边沿检测电路是电子和数字逻辑中的基本组件，用于检测信号的上升沿和下降沿。通过比较前后两个时钟状态，可以实现上升沿检测、下降沿检测和双沿检测。简洁的电路设计通常将组合逻辑置于两个DFF之间，以节省代码和资源。了解不同类型的边沿检测电路及其应用，有助于在实际项目中有效利用这些电路。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

module top_module (
    input clk,
    input [7:0] in,
    output [7:0] anyedge
);
	reg [7:0] d_last;

	always @(posedge clk) begin
		d_last <= in;			// Remember the state of the previous cycle
		anyedge <= in ^ d_last;	// A positive edge occurred if input was 0 and is now 1.
	end

endmodule

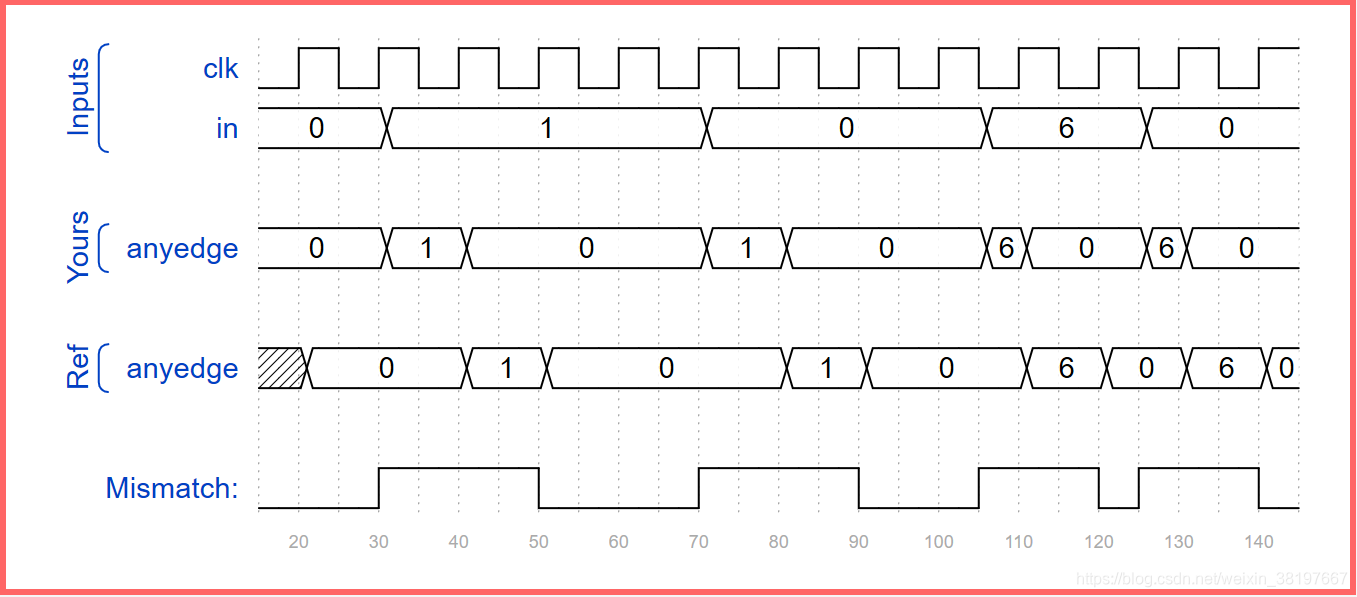

Edgedetect2 - HDLBits

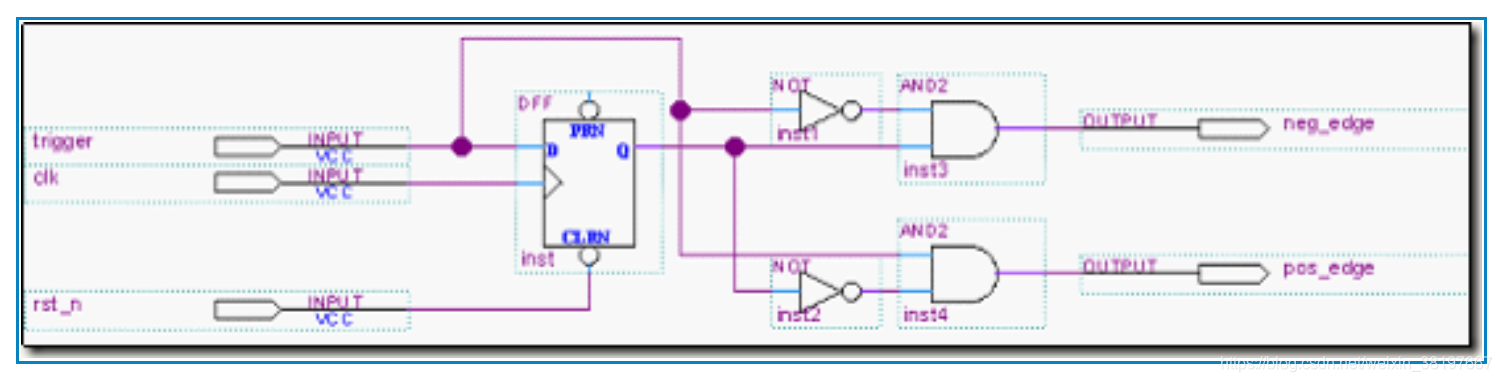

可以直接将组合逻辑放在两个DFF之间，精简代码和资源。

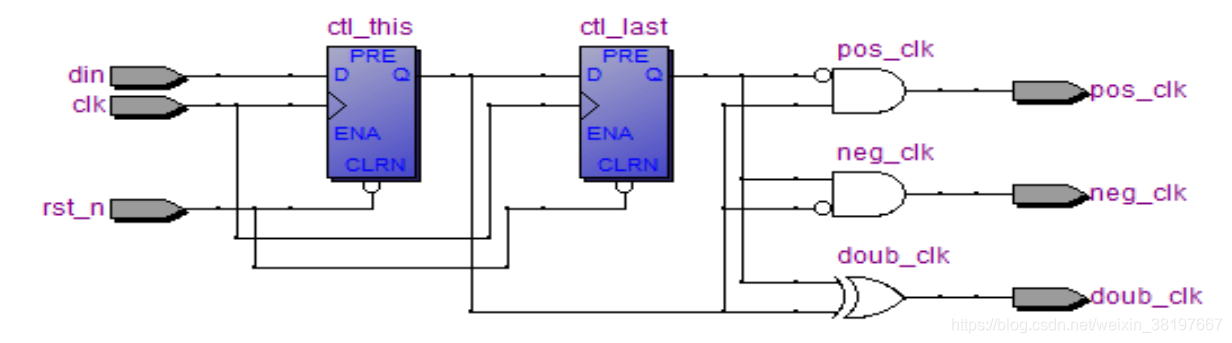

边沿检测电路(edge detection circuit)是个常用的基本电路。

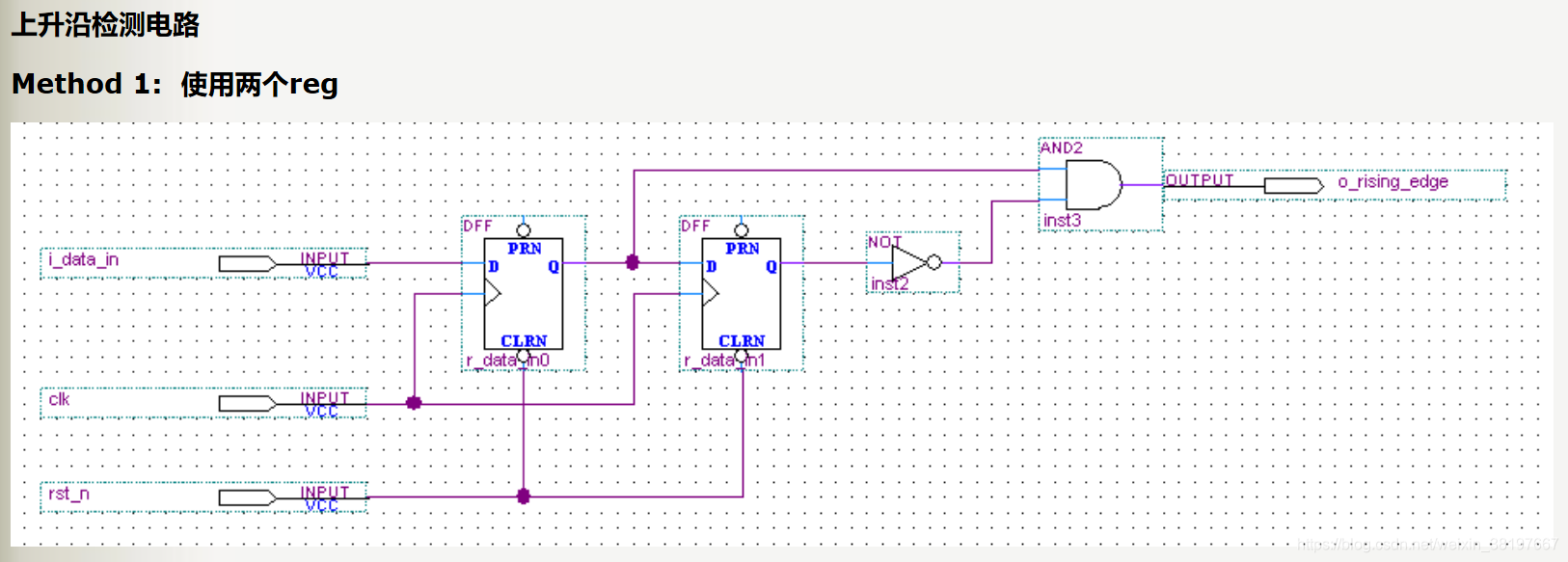

所谓边沿检测就是对前一个clock状态和目前clock状态的比较，如果是由0变为1，能够检测到上升沿，则称为上升沿检测电路(posedge edge detection circuit),若是由1变为0，能够检测到下降沿,则被称为下降沿检测电路(negedge edge dttection circuit)，能够同时检测上升沿与下降沿的电路称为双沿检测电路(double edge detection)。
