Allegro学习笔记（三）如何快速从BUS直接创建MATCH GROUP

如果遇到核心板或是高密度的PCB，需要做的处理等长的网络很多，推荐批量直接创建MATCH GROUP，这样可以节省很多时间，小编这里讲讲具体的步骤。

1. 创建BUS

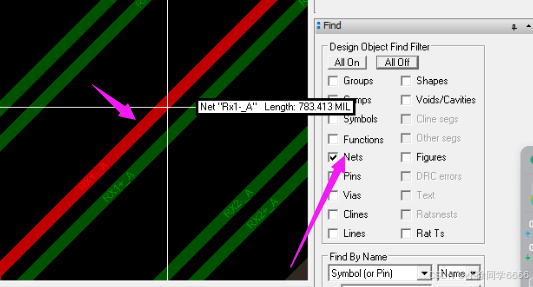

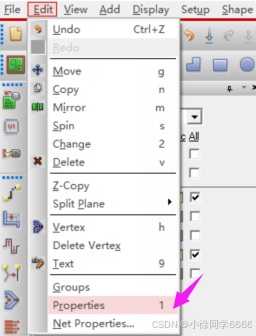

在点击需要创建BUS其中的一个网络，

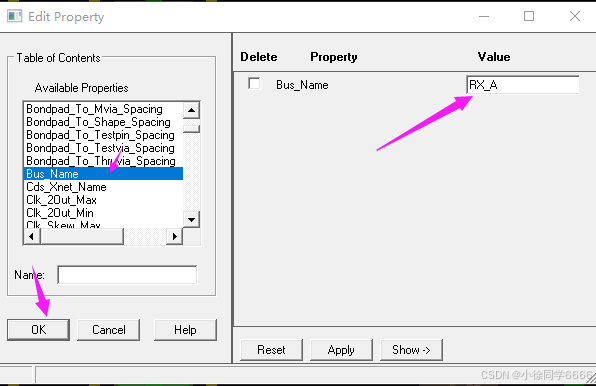

在弹出的对话框中选择BUS，并且给个BUS的NAME

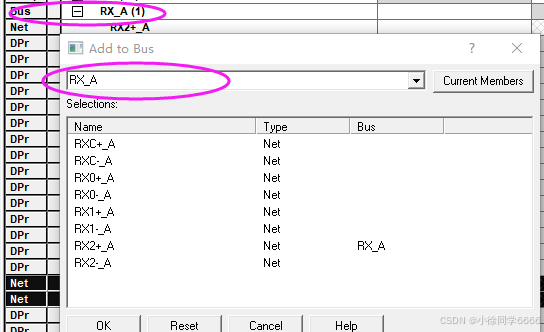

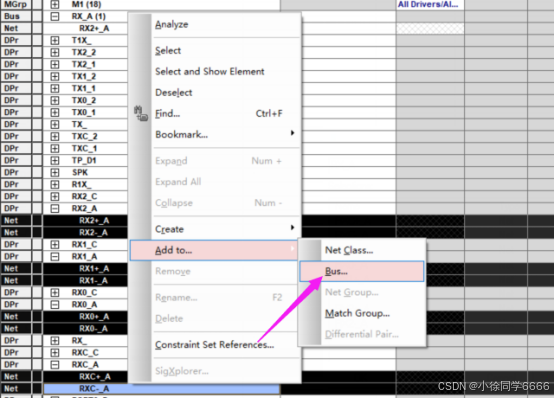

再点击OK后，回到PCB的规则管理器，把统一规则的网络添加到刚才建立的BUS里面。

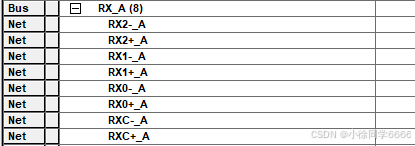

点击OK后，BUS就创建好了

2.批量创建PIN PAIR和MATCH GROUP

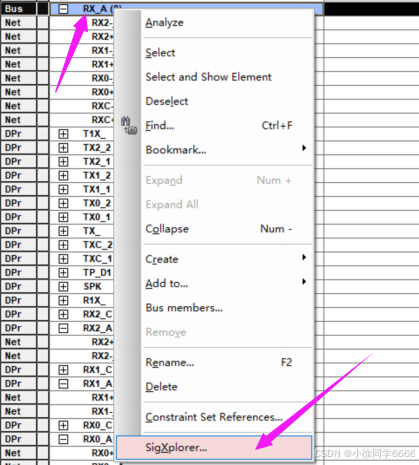

点击刚才创建的BUS，右键后点击SigXplorer,

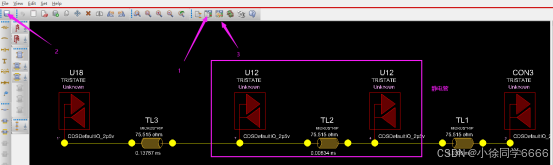

就会出现下面所示的SigXplorer界面，

中间的U12是静电管，点击图标1

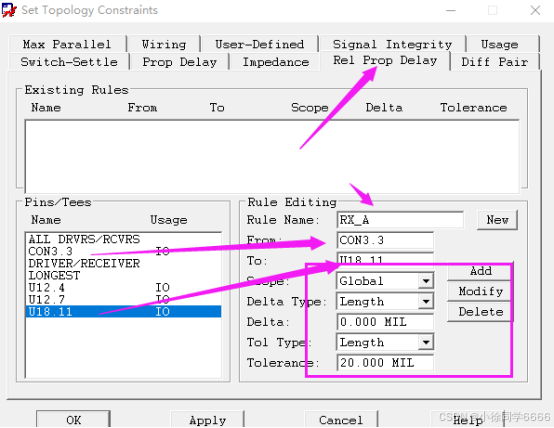

按照下面的界面填写好，并给MATCH GROUP去个名字，等长误差可以根据具体的需求填写，这里我写的是20mil，点击OK后，保存下，再点击下面的图标

再回到规则管理器，这个MATCH GROUP就创建好了

小编优化说：这样批量创建MATCH GROUP的方法快捷多了，特别是当BUS里面的net有大几十个的时候，可以节省很多时间。但是由于软件的BUG，如果一次性创建不好，一定要耐心多摸索尝试几次，熟练后对提高PCB 的设计线路很有帮助。

如果需要添加的net比较少或是担心把不相关的网络添加进来或是PIN PAIR的输入输出弄错了，也可以一个个去添加PIN PAIR，再创建MATCH GROUP，这个方法后面再介绍具体的步骤。
