逻辑电路设计之差分信号PECL接口

内容简介

1、PECL接口

2、PECL接口输出结构

3、PECL接口输入结构


一、PECL接口

1、PEL是有ECL标准发展而来,在PECL电路中省去了负电源,较ECL电路更方便使用;

2、PECL信号的摆幅相对ECL 要小,这使得该逻辑更适合于高速数据的串性或并行连接;


二、PECL接口输出结构

1、PECL 电路的输出结构如图,包含一个差分对和一对射随器;

2、输出射随器工作在正电源范围内,其电流始终存在,这样有利于提高开关速度;

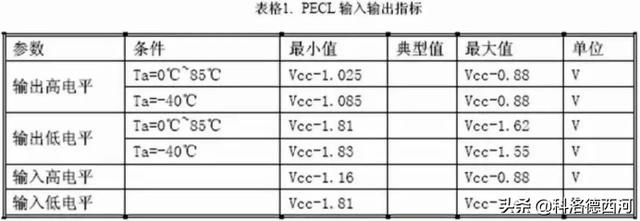

3、标准的输出负载是接50Ω至VCC-2V的电平上,在这种负载条件下,OUT+与OUT-的静态电平典型值为VCC-1.3V,OUT+与OUT-输出电流为14mA;

4、PECL 结构的输出阻抗很低,典型值为4~ 5 Ω,这表明它有很强的驱动能力,但当负载与PECL 的输出端之间有一段传输线时,低的阻抗造成的失
