一、实验目的

1、掌握步进电机的工作原理

2、掌握带驱动电源的步进电机的控制方法

3、掌握DECO指令实现步进电机正反转和调速控制的程序

二、实训仪器和设备

1、FX_2N-48MR PLC一台

2、两相四拍带驱动电源的步进电机一套

3、正反切换开关、起停开关、增减速开关各一个

三、步进电机工作原理

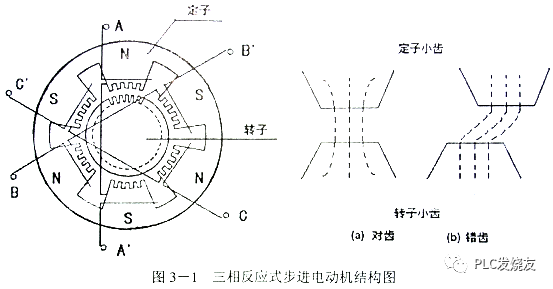

步进电机是纯粹的数字控制电动机，它将电脉冲信号转换成角位移，即给一个脉冲信号，步进电机就转动一个角度，图3-1是一个三相反应式步进电机结图。从图中可以看出，它分成转子和定子两部分。定子是由硅钢片叠成，定子上有六个磁极(大极)，每两个相对的磁极(N、S极)组成一对。共有3对。每对磁极都绕有同一绕组，也即形成1相，这样三对磁极有3个绕组，形成三相。可以得出，三相步进电机有3对磁极、3相绕组；四相步进电机有4对磁极、四相绕组，依此类推。

反应式步进电动机的动力来自于电磁力。在电磁力的作用下，转子被强行推动到最大磁导率(或者最小磁阻)的位置，如图3-1(a)所示，定子小齿与转子小齿对齐的位置，并处于平衡状态。对三相异步电动机来说，当某一相的磁极处于最大导磁位置时，另外两相相必处于非最大导磁位置，如图3-1(b)所示，即定子小齿与转子小齿不对齐的位置。

把定子小齿与转子小齿对齐的状态称为对齿，把定子小齿与转子小齿不对齐的状态称为错齿。错齿的存在是步进电机能够旋转的前提条件，所以，在步进电机的结构中必须保证有错齿的存在，也就是说，当某一相处于对齿状态时，其它绕组必须处于错齿状态。

本实验的电机采用两相混合式步进电机，其内部上下是两个磁铁，中间是线圈，通了直流电以后，就成了电磁铁，被上下的磁铁吸引后就产生了偏转。因为中间连接的，是采用在转轴的位置用一根滑动的接触片。这样如果电磁铁转过了头，原先连接电磁铁的两根线
