1. ModelSim软件简介

1.1 ModelSim概述

ModelSim是Mentor Graphics公司推出的一款功能强大的仿真软件，主要用于硬件描述语言(HDL)编写的电子系统级(ESL)设计的仿真和调试。其仿真速度快、准确度高，支持VHDL、Verilog以及SystemVerilog等多种硬件描述语言，广泛应用于数字逻辑设计、FPGA和ASIC设计验证等领域的开发。

1.2 ModelSim的发展历史

ModelSim在业界拥有广泛的影响力，自1990年代初问世以来，不断更新迭代，为满足日益复杂的设计验证需求增加了许多新功能和优化算法。它的发展紧密跟随集成电路设计的演进，逐步成为业界公认的标准仿真工具之一。

1.3 ModelSim的核心优势

ModelSim的核心优势在于其高效准确的仿真能力、直观的图形界面和强大的调试功能。它能够提供详尽的测试报告和波形分析工具，让设计者能够快速定位问题并进行修正。此外，ModelSim还支持多语言混仿，极大地提高了仿真环境的灵活性和效率。

ModelSim软件的核心优势涵盖了高效准确的仿真、直观的用户界面、强大的调试功能，以及全面的测试报告和波形分析工具，它同时支持多语言混仿，优化了仿真环境的整体使用体验。

ModelSim的这些特性使得它在工业界和学术界都具有很高的声誉，成为数字电路设计验证不可或缺的一部分。

2. VHDL和Verilog基础

2.1 HDL的起源与应用

2.1.1 硬件描述语言的演进

硬件描述语言（HDL）的发展始于20世纪70年代，最初以VHDL（VHSIC Hardware Description Language）和Verilog的形态呈现。这两种语言被广泛应用于电子系统设计的各个领域，尤其在集成电路（IC）设计和系统级芯片（SoC）设计中占据主导地位。VHDL的开发始于美国国防部，而Verilog则由Cadence公司开发，两者都旨在提供一种能够描述硬件功能和结构的语言，以便进行仿真、测试和综合。

2.1.2 VHDL与Verilog的对比分析

VHDL和Verilog在语法结构和设计理念上有显著差异。VHDL强调强类型语言和结构化设计，它更加接近于传统的软件编程语言，如Ada和Pascal。它在大型项目中具有更好的可读性和可维护性。相对而言，Verilog在语法上更接近于C语言，它易于学习和使用，特别适合快速原型设计和仿真。两种语言各有优势，在业界都拥有大量的使用者。

2.2 VHDL基本语法结构

2.2.1 实体和架构定义

在VHDL中，一个硬件设计由实体（entity）和架构（architecture）组成。实体是设计的外部接口，定义了组件的端口和它们的类型。架构则是实体的具体实现，描述了端口之间如何通过信号和组件来连接。

-- VHDL 实体定义示例
entity example_entity is
    port (
        clk : in std_logic;
        reset : in std_logic;
        input_signal : in std_logic_vector(7 downto 0);
        output_signal : out std_logic_vector(7 downto 0)
    );
end entity;

-- VHDL 架构定义示例
architecture behavior of example_entity is
begin
    -- 架构体的实现代码
end architecture;

2.2.2 数据类型和运算符

VHDL提供了多种数据类型来描述硬件逻辑。主要类型包括 std_logic 和 std_logic_vector 用于单个信号和信号数组， integer 用于整数，以及 boolean 用于布尔值。这些类型可以使用算术运算符和逻辑运算符进行操作。

signal a : std_logic_vector(3 downto 0);
signal b : std_logic_vector(3 downto 0);
signal c : std_logic;

-- 逻辑运算符示例
c <= a(0) and b(3); -- 与运算

2.3 Verilog基本语法结构

2.3.1 模块和端口声明

Verilog使用模块（module）来定义硬件设计，其中包含了端口（port）声明。端口声明了模块的输入、输出和双向接口。模块可以包含多个子模块以及硬件描述，如逻辑门、条件语句和赋值语句。

// Verilog 模块声明示例
module example_module(
    input clk,
    input reset,
    input [7:0] input_signal,
    output [7:0] output_signal
);
    // 模块体的实现代码
endmodule

2.3.2 数据类型和行为描述

Verilog的主要数据类型包括 reg 、 wire 和 integer 。其中 reg 常用来表示寄存器级变量， wire 用于表示连续赋值， integer 则用于整数变量。Verilog支持丰富的运算符，如算术、逻辑、关系和位运算符。

reg [3:0] a, b;
reg [3:0] c;

// 逻辑运算符示例
assign c = a & b; // 按位与运算

VHDL和Verilog是电子工程师手中强有力的工具，它们在硬件设计领域中的应用极其广泛。对于IT专业人员而言，深入学习这两种语言，不仅能够对硬件设计有深刻的理解，而且还能在软硬件协同设计领域发挥重要的作用。下一章节，我们将介绍如何使用ModelSim进行硬件设计的仿真与分析。

3. ModelSim基本操作

3.1 ModelSim的安装与配置

3.1.1 系统要求和安装步骤

ModelSim是由Mentor Graphics公司开发的一款功能强大的HDL仿真软件，广泛应用于电子系统设计和验证领域。在进行安装之前，首先需要了解ModelSim的系统要求，这包括操作系统的兼容性、硬件配置等。ModelSim支持Windows和Linux平台，对于硬件配置，推荐至少为4GB的RAM和足够的硬盘空间。

安装步骤通常如下： 1. 从Mentor Graphics官方网站下载ModelSim的安装包。 2. 执行安装程序，遵循安装向导的提示完成安装。

在安装过程中，可以选择安装不同版本的ModelSim，例如SE、PE、DE等，它们各自具有不同的性能和功能。对于大多数用户来说，选择PE（Personal Edition）版本通常能满足基本需求。安装完毕后，系统会提示进行软件的注册和配置，确保软件的正确激活和授权使用。

3.1.2 环境变量和工作空间设置

安装完成后，为了方便使用ModelSim，需要对其进行环境变量和工作空间的配置。

环境变量配置步骤如下： 1. 找到ModelSim安装目录下的 modelsim.ini 文件。 2. 编辑系统的环境变量，将ModelSim的安装路径和脚本路径添加到系统的PATH变量中。

工作空间的设置则涉及到用户使用ModelSim时存储项目文件的目录。通常建议用户设置一个专门的目录作为工作空间，以保持项目的组织和管理。这可以在ModelSim的图形界面中进行设置，或者通过编辑 modelsim.ini 文件来指定。

[General]
workdir=<路径到你的工作空间目录>

3.2 ModelSim的图形界面与命令行

3.2.1 图形用户界面功能概述

ModelSim的图形用户界面（GUI）提供了直观的操作方式，使得仿真过程更加便捷。通过GUI，用户可以轻松编译和加载设计单元、运行仿真、观察波形等。

ModelSim的主要GUI组件包括： - 项目管理器 ：用于管理仿真项目，添加、删除文件和模块。 - 源代码浏览器 ：浏览设计文件和代码结构。 - 仿真波形窗口 ：查看和分析仿真过程中的信号变化。 - 编译器控制台 ：编译过程中的信息输出，错误和警告的查看。

3.2.2 命令行模式及其应用

除了图形界面，ModelSim也支持命令行模式，这为一些高级用户和自动化流程提供了强大的自定义能力。

ModelSim的命令行工具是 vlog 和 vsim ，分别用于编译HDL代码和运行仿真。例如，使用 vlog 编译一个名为 design.vhd 的VHDL文件可以如下操作：

vlog design.vhd

编译完成后，使用 vsim 来启动仿真并加载设计：

vsim work.design

在命令行中，用户还可以通过添加不同的参数来定制仿真环境，例如设置仿真时间、日志输出、波形保存等。这些命令行操作对于创建脚本和集成到其他工具链中非常有用。

3.3 ModelSim的仿真流程

3.3.1 设计单元的编译和加载

在开始仿真之前，首先需要编译设计单元。ModelSim支持多种HDL标准，包括VHDL和Verilog。

编译设计单元的步骤如下： 1. 打开ModelSim，进入其图形用户界面。 2. 使用“File”菜单添加需要编译的源文件。 3. 使用工具栏中的“Compile”按钮或快捷键来编译文件。

对于Verilog，编译命令行示例：

vlog -work worklib design.v

对于VHDL，编译命令行示例：

vcom -work worklib design.vhd

加载设计单元后，接下来是仿真。ModelSim支持多种仿真模式，包括功能仿真和时序仿真。加载设计单元后，可以开始仿真测试。

3.3.2 仿真测试和结果分析

仿真测试通常在编译后进行，ModelSim支持交互式仿真测试和脚本驱动的批量仿真测试。

1. 交互式仿真测试 ： 使用 vsim 命令行启动仿真，并与仿真环境交互。可以逐步执行仿真，使用 run 命令来控制仿真时间。

bash vsim work.design run -all

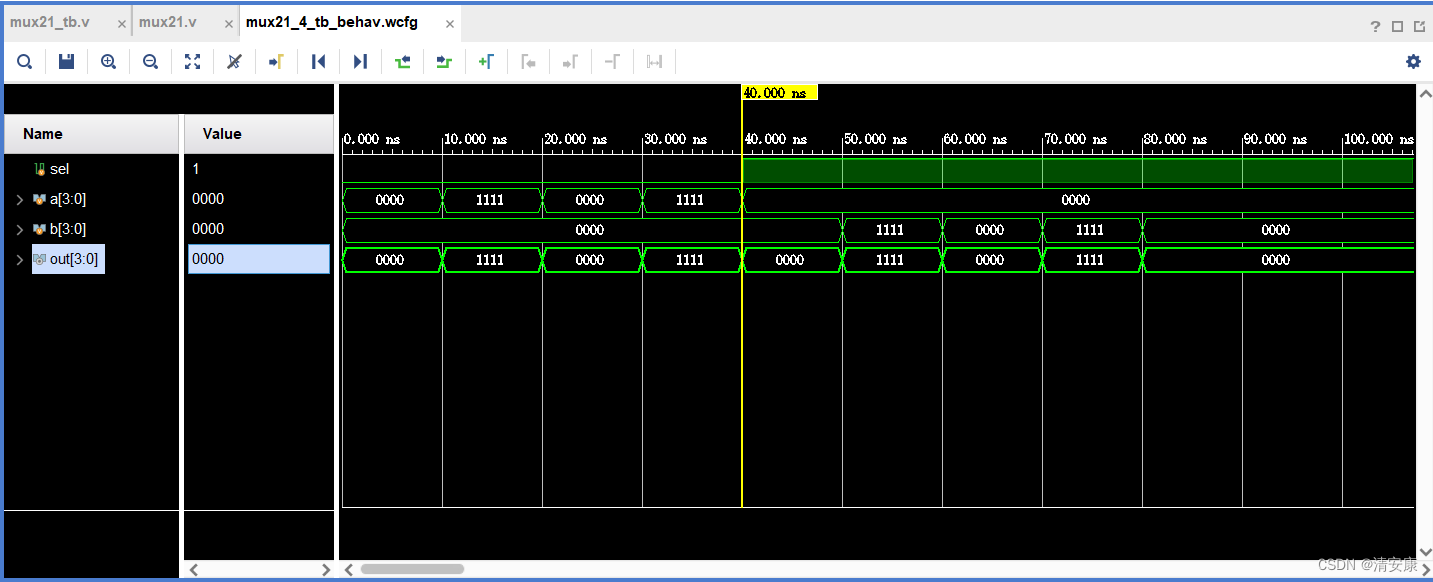

1. 仿真结果分析 ： 模拟完成后，使用ModelSim的波形查看器来分析结果。用户可以通过图形界面添加感兴趣的信号，并进行信号波形的观察和分析。

例如，在GUI中选择“View -> Wave”打开波形查看器，然后在设计中选择需要观察的信号，将其添加到波形窗口中。

波形查看器支持高级功能，如自动缩放、数据追踪、搜索特定时刻的信号变化等，这些功能对于分析复杂设计尤其重要。

在本章中，我们已经介绍了ModelSim的基本操作，包括安装与配置、图形界面与命令行的使用，以及仿真流程的详细步骤。通过本章的介绍，读者应能熟悉ModelSim的界面和基本操作，为后续的仿真实验打下坚实的基础。下一章节将深入探讨组合逻辑与时序逻辑电路仿真技术，进一步了解如何利用ModelSim进行更为复杂的电路设计和验证。

4. ```

第四章：组合逻辑和时序逻辑电路仿真

4.1 组合逻辑电路仿真

4.1.1 组合逻辑的特点和应用

组合逻辑电路，也被称作组合电路，是数字电路的一种基本结构。与时序逻辑电路不同，组合逻辑电路不存在记忆功能，其输出仅依赖于当前输入的逻辑值。组合逻辑电路的特点在于其电路的输出与输入同步变化，不存在时钟信号控制，且在电路中不会保存状态信息。

在实际应用中，组合逻辑广泛应用于各种数字系统设计，如算术逻辑单元（ALU）、解码器、编码器、比较器等。由于组合逻辑电路的输出变化与输入直接相关，因此在设计时必须确保没有潜在的反馈回路，否则可能会引入竞争冒险（race condition）和冒险问题（hazard）。

4.1.2 ModelSim中的仿真技术

在ModelSim中进行组合逻辑电路仿真的第一步是创建一个设计的HDL（硬件描述语言）模型，一般使用VHDL或Verilog编写。设计完成后，通过ModelSim提供的编译和仿真工具，可以进行编译、加载和仿真测试。

ModelSim支持基于时间的仿真，可以模拟组合逻辑电路在特定时间点的输出。对于简单的组合逻辑电路，ModelSim能够迅速计算并展示结果，但对于更复杂的电路，可能需要使用ModelSim提供的优化技术和调试手段。

为了在ModelSim中进行有效的仿真，通常需要编写测试平台（testbench）。测试平台是一个不包含在实际硬件设计中的仿真模型，它用于生成激励信号，并监控输出结果，以验证设计的正确性。

4.2 时序逻辑电路仿真

4.2.1 时序逻辑的概念和设计

与组合逻辑电路不同，时序逻辑电路的输出不仅依赖于当前输入，还受到之前输入的影响，具有记忆功能。时序逻辑电路的典型特点是由时钟信号触发，电路中包含存储元件如触发器（flip-flops）或锁存器（latches）。

在实际电路设计中，时序逻辑电路通常用于实现诸如计数器、寄存器、序列生成器等电路。时序电路的设计要求考虑时钟域、同步和异步设计原则以及避免竞争冒险。

4.2.2 ModelSim时序仿真方法

时序逻辑电路的仿真比组合逻辑更为复杂，因为需要考虑时钟信号、时钟域、以及可能的时序问题。ModelSim中进行时序仿真时，需要首先确保时钟信号的准确生成。

在仿真时序逻辑电路时，通常会使用ModelSim的仿真工具来模拟时钟边沿触发的事件，并观察在时钟周期变化时存储元件的行为和输出信号的响应。

ModelSim支持多种时序分析工具，例如时序分析报告（Timing Analysis Report），可以帮助设计者检查电路的时序是否满足要求，以及是否存在违反时序约束的情况。

4.3 仿真案例分析

4.3.1 通用逻辑门仿真示例

以一个简单的与门（AND gate）为例，展示如何在ModelSim中进行组合逻辑仿真。首先，使用Verilog编写与门的HDL代码：

module and_gate(
    input a,
    input b,
    output y
);
    assign y = a & b;
endmodule

然后，创建对应的测试平台：

module and_gate_tb;
    reg a, b;
    wire y;

    and_gate uut (
        .a(a),
        .b(b),
        .y(y)
    );

    initial begin
        // 初始化输入
        a = 0; b = 0;
        // 等待100时间单位
        #100;
        // 改变输入值，观察输出变化
        a = 0; b = 1; #100;
        a = 1; b = 0; #100;
        a = 1; b = 1; #100;
        // 结束仿真
        $finish;
    end
endmodule

在ModelSim中运行仿真，可以看到输出 y 随输入 a 和 b 的改变而改变，验证了与门的正确性。

4.3.2 复杂逻辑电路的仿真验证

在复杂逻辑电路的仿真验证中，以一个简单的4位二进制计数器为例。首先，编写计数器的HDL代码，然后创建一个测试平台，该测试平台生成时钟信号，并在每个时钟周期改变计数器的状态，同时监控输出，以验证计数器是否按预期工作。

通过ModelSim的仿真，可以观察到计数器的输出序列是否正确地从0计数到15，并最终回到0，形成一个循环。此外，可以进一步进行时序仿真，分析时钟域交叉问题和可能的时序违规。

通过这些案例，可以看出ModelSim在仿真组合逻辑和时序逻辑电路方面的能力，以及它如何帮助设计者在实际电路设计前对电路的正确性进行验证。

在上述章节中，我们详细讨论了组合逻辑和时序逻辑电路仿真。通过实际的HDL代码示例和测试平台构建，我们展示了如何在ModelSim环境中执行仿真，并分析了输出结果，验证了电路设计的正确性。此章节提供了完整的操作指导，帮助读者理解仿真过程并实际应用到自己的设计中。

# 5. 高级特性与仿真控制

## 5.1 ModelSim的高级仿真特性

### 5.1.1 波形视图和信号分析

在进行数字电路设计和验证时，波形视图是观察和分析信号状态的重要工具。ModelSim提供了一个强大的波形查看器，允许用户以图形方式观察和分析仿真过程中的信号变化。波形视图不仅能够展示信号的高低电平变化，还能够直观地显示信号的时间关系，帮助开发者识别时序问题和逻辑错误。

波形视图的使用不仅限于简单的观察，还可以通过设置断点、高亮显示特定信号以及对波形进行缩放和平移来深入分析。此外，ModelSim还支持信号过滤和搜索功能，方便用户在复杂的电路设计中快速找到感兴趣的信号。

信号分析是波形视图的一个重要组成部分，ModelSim允许用户执行多种信号分析操作。例如，可以对特定时间段的信号变化进行分析，或者对信号进行计数和统计。这些高级分析功能能够帮助设计者更精确地理解电路的行为，并对其性能做出更合理的评估。

代码块示例：

```vhdl
-- 示例代码，展示如何在VHDL中生成信号
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;

entity signal_generator is
    Port ( clk : in STD_LOGIC;
           reset : in STD_LOGIC;
           signal_out : out STD_LOGIC);
end signal_generator;

architecture Behavioral of signal_generator is
begin
    process(clk, reset)
    begin
        if reset = '1' then
            signal_out <= '0';
        elsif rising_edge(clk) then
            signal_out <= not signal_out;
        end if;
    end process;
end Behavioral;

5.1.2 编译优化与资源管理

ModelSim中的编译优化是提升仿真性能的关键环节。在进行编译时，ModelSim会尝试减少仿真模型的大小，并通过优化算法去除不必要的逻辑和冗余元素，以此来提高仿真的效率。优化过程可以在不同的层次上进行，包括代码级优化、逻辑级优化和结构级优化。用户可以根据需要选择合适的优化级别。

资源管理则是指在仿真过程中对内存和处理器资源的合理分配。ModelSim提供了一系列的参数和设置选项，使得用户能够根据仿真任务的特点和硬件资源情况调整资源分配策略。例如，用户可以调整仿真运行时的内存占用，或者设置最大并行处理数量来平衡CPU负载。

在实际使用中，优化和资源管理需要结合具体的仿真需求来进行。比如，在进行大规模系统仿真时，可能会更关注优化内存使用，而在进行功能验证时，则可能更加关注仿真速度。

代码块示例：

# 示例脚本，展示如何在Tcl脚本中进行仿真优化设置
vlib work
vmap work work
vcom -2008 -O3 my_design.vhd
vsim -novopt -c work.my_design

逻辑分析：上述Tcl脚本展示了如何在ModelSim中进行设计编译的设置。 vcom 命令用于编译VHDL文件，其中 -2008 指定了VHDL的版本标准， -O3 是编译优化选项，用于提高编译后的仿真效率。 vsim 命令用于启动仿真， -novopt 选项关闭了仿真器的优化，而 -c 选项则是指定直接运行仿真而不是加载图形界面。

5.2 仿真控制技术

5.2.1 事件和时间控制

在数字逻辑仿真中，正确地模拟事件发生的时间顺序至关重要。ModelSim提供了一套完整的事件和时间控制机制，它允许用户精确地控制仿真中的时间流逝和事件触发。这些功能对于时序逻辑的测试尤为重要，因为时序逻辑对时间关系非常敏感。

时间控制可以通过仿真时间单位和时间增量来进行。ModelSim支持多种时间单位，如纳秒、微秒、毫秒等。仿真器能够根据用户定义的时间单位来推进仿真时间，并在特定时间点触发事件。此外，ModelSim还允许用户通过特定的仿真控制命令（如 run 、 wait 和 stop ）来精细地控制仿真的进度。

事件控制则涉及到事件队列的管理。在ModelSim中，所有待处理的事件都会被排入事件队列，仿真器根据时间顺序执行这些事件。用户可以定义事件，指定在特定条件下触发，从而模拟复杂的时序关系。

代码块示例：

# 示例Tcl脚本，展示如何控制仿真时间和事件
vsim work.my_design

-- 仿真100纳秒
run 100ns

-- 在仿真时间100纳秒时触发一个事件
force /my_design/u_my_module/my_signal 1 100ns, 1 110ns

-- 继续仿真至200纳秒
run 200ns

-- 停止仿真
stop

5.2.2 仿真断点和调试控制

仿真断点是调试过程中的一种重要手段，它允许用户在仿真执行到特定位置时暂停执行，从而检查电路的状态。ModelSim支持多种类型的断点，包括基于时间的断点、基于信号状态变化的断点以及基于代码行的断点。

调试控制还涉及到步进执行（Step）和继续执行（Continue）等操作。通过这些调试控制命令，用户可以逐步执行仿真，观察电路在每个仿真周期的行为。ModelSim提供了一个集成的调试环境，它包含波形查看器、代码覆盖分析和变量检查等多种工具，可以帮助用户快速定位问题所在。

代码块示例：

# 示例Tcl脚本，展示如何在ModelSim中设置断点和进行调试
vsim work.my_design

-- 设置基于时间的断点
add break -time 100ns

-- 设置基于信号状态变化的断点
add break -signal /my_design/u_my_module/my_signal -change

-- 执行到下一个断点
run -break

-- 逐步执行
step

-- 继续执行直到下一个断点
continue

逻辑分析：在上述脚本中，首先通过 vsim 命令加载仿真设计。然后使用 add break 命令设置断点，分别在仿真时间100纳秒和信号 my_signal 状态变化时暂停仿真。 run -break 命令用于执行仿真直至遇到下一个断点。 step 命令则是单步执行仿真， continue 命令则用于继续仿真执行直到遇到下一个断点。

在本章节中，我们讨论了ModelSim的高级仿真特性和仿真控制技术。通过波形视图和信号分析，用户可以直观地观察和分析信号，理解电路的行为。编译优化和资源管理为用户提供了在仿真实施阶段调整性能的手段。事件和时间控制以及仿真断点和调试控制技术进一步加深了对仿真执行流程的控制，使得用户可以更精细地操作仿真过程，有效地识别和解决问题。下一章节将继续探索模块化设计与组件管理的高级技巧，进一步深化ModelSim在现代数字设计与验证流程中的应用。

6. 模块化设计与组件管理

6.1 模块化设计概念

6.1.1 模块化设计的优势

模块化设计是一种将复杂系统分解为独立、可重用的模块的方法。这种设计哲学可以追溯到软件工程中广泛使用的“分而治之”策略。在硬件设计领域，模块化同样具有许多优势。

首先，模块化设计有助于提高项目的可管理性。设计被分割成小块，使得团队可以并行工作，加速开发周期。每个模块由特定的设计人员或小组负责，这样可以专注于特定功能，而不是被整个系统的复杂性所压倒。

其次，模块化设计促进了设计重用。一旦设计并验证了模块，就可以在多个项目中复用，这不仅节省了时间，也减少了潜在的错误。在硬件设计领域，这还意味着可以减少定制芯片的制造成本和时间。

此外，模块化设计有助于隔离错误。如果某个模块出现故障，可以很容易地定位问题并进行修正，而不必重新审视整个设计。这提高了故障排除的效率，同时降低了系统级集成的复杂性。

6.1.2 模块化设计的实现方法

实现模块化设计通常涉及几个步骤。首先是定义模块的接口，这些接口规定了模块如何与其他部分通信。接着是模块的实现，包括它们的内部逻辑和功能。最终是模块之间的集成和测试，确保它们作为一个整体正常工作。

在硬件描述语言（HDL）中，模块通常以实体（entity）或模块（module）的形式定义。例如，在VHDL中，实体定义了接口，而架构（architecture）定义了内部实现。在Verilog中，模块（module）同时定义了接口和实现。

在ModelSim中，可以利用其库管理系统来组织和管理这些模块。设计人员可以将各个模块编译成库文件，然后在顶层设计中引用这些库文件，实现模块化设计。

6.2 组件管理与重用

6.2.1 ModelSim中的组件库管理

ModelSim提供了强大的组件库管理功能，这些功能对于模块化设计至关重要。组件库可以存储预先设计和验证好的模块，方便设计人员在新的设计中重用。

在ModelSim中，组件库由一系列编译后的仿真对象组成，这些对象可以是实体、模块或包。通过使用ModelSim的库管理命令，设计人员可以创建、维护和引用这些库。

创建一个新的库可以使用如下命令：

vlib <library_name>

这将创建一个新的库目录，在这个目录中可以存放编译后的模块。随后，编译模块时，可以指定库名：

vcom -work <library_name> <file_name>.vhd

或

vlog -work <library_name> <file_name>.v

通过这种方式，设计人员可以维护自己的组件库，并轻松地在多个项目之间共享和重用模块。

6.2.2 设计复用的策略和实例

设计复用是一个系统化的过程，涉及识别可以复用的设计模块，然后将这些模块集成到新的设计中。为了高效地复用设计，设计人员需要开发一套策略和标准。

首先，需要建立一个命名和编码规范，使得模块之间的兼容性和接口标准化。其次，对于每个模块，需要编写详细的文档，包括它的功能、接口定义以及使用示例。

一旦有了这些基础，设计人员就可以在ModelSim中引用和实例化这些模块。例如，如果有一个名为 adder 的模块，已经在库 my_lib 中定义，那么可以在新设计的架构中这样引用它：

library my_lib;
use my_lib.adder;

architecture behavior of my_design is
begin
    -- 创建一个adder模块实例
    my_instance : adder port map(a => signal_a, b => signal_b, sum => result);
end behavior;

在这个例子中， my_instance 是 adder 模块在新设计中的实例名， a 、 b 和 sum 是 adder 模块的端口。

通过这样的策略，设计人员可以构建大型、复杂的系统，同时保持设计的清晰度和可管理性。模块化设计和组件重用不仅加快了开发速度，也提高了最终产品的质量和可靠性。

在下一章节中，我们将深入探讨系统级仿真以及如何使用ModelSim进行总线协议模拟，为设计更加复杂、功能丰富的系统奠定基础。

7. 系统级仿真与总线协议模拟

7.1 系统级仿真的重要性

7.1.1 系统级设计面临的挑战

在系统级设计中，工程师不仅需要考虑硬件电路的细节，还要综合考虑系统的工作环境、性能要求、功耗限制、成本预算等因素。系统级设计面临的挑战通常包括但不限于以下几点：

• 集成度 : 随着集成电路技术的发展，系统设计趋向于高度集成化。集成度的增加要求工程师必须深入理解不同组件之间的相互作用，确保它们能够协同工作。
• 复杂性 : 系统级设计通常涉及复杂的硬件和软件交互，工程师需要确保系统的可靠性、稳定性以及性能的最优化。
• 兼容性 : 在多种硬件和软件平台上实现兼容性，使得系统级设计面临更多约束和限制。
• 测试与验证 : 随着系统复杂性的增加，测试和验证的难度也大幅提升。全面覆盖所有可能的工作场景是确保系统稳定性的重要部分。

7.1.2 系统级仿真技术概述

系统级仿真技术能够帮助设计者在实际硬件实现之前，验证系统设计的正确性。它涉及从算法级到硬件描述语言（HDL）级的多个抽象层次，仿真工具可以在这些不同的层次上对设计进行测试和分析。系统级仿真的关键要素包括：

• 仿真模型 : 为硬件和软件组件建立准确的仿真模型，这些模型能够代表实际组件的行为和性能。
• 事件驱动仿真 : 大多数系统级仿真采用事件驱动的方式，即仿真器根据事件的发生和顺序来推进仿真时间。
• 性能分析 : 系统级仿真中通常会包含性能分析工具，帮助识别性能瓶颈和潜在的优化点。
• 软件和硬件协同仿真 : 在系统级仿真中，软件的运行和硬件的响应需要同步进行，这样才能全面模拟真实环境下的交互行为。

7.2 总线协议模拟

7.2.1 常见总线协议介绍

总线协议定义了在硬件系统内部或硬件与软件之间交换信息的规则。在系统级设计和仿真中，理解和应用常见的总线协议至关重要。一些常见的总线协议包括：

• PCI (Peripheral Component Interconnect) : 一种通用的总线标准，用于连接主板和各种外部设备。
• SPI (Serial Peripheral Interface) : 一种常用于微控制器和较小的外围设备之间的同步串行通信总线。
• I2C (Inter-Integrated Circuit) : 一种多主机、多从机的串行通信总线，广泛用于连接低速外围设备到处理器。
• USB (Universal Serial Bus) : 用于连接多种计算机外设的通用串行总线标准。

7.2.2 ModelSim在总线协议仿真中的应用

ModelSim作为一个强大的仿真平台，可以对上述各种总线协议进行模拟。在总线协议仿真中，ModelSim能够：

• 模拟协议行为 : 提供灵活的环境来模拟不同总线协议的通信行为。
• 支持事务级建模 (TLM) : 在更高层次上进行总线协议的建模，以加速仿真过程并提供更好的可观察性。
• 集成验证环境 : 与验证工具如VMM (Verification Methodology Manual)、UVM (Universal Verification Methodology)等集成，实现更加复杂和精确的总线协议验证。
• 波形分析 : 在仿真过程中捕获波形数据，通过波形分析工具深入分析总线事务以及数据传输过程中的问题。

在ModelSim中模拟总线协议，工程师可以按照以下步骤进行：

1. 定义总线协议模型 : 使用HDL语言编写总线协议的模型代码，确保它能够模拟协议的数据传输规则。
2. 创建测试环境 : 设计测试案例来模拟总线事务，包括各种正常和异常的通信情况。
3. 编译和加载 : 将总线模型和测试环境编译加载到ModelSim中。
4. 运行仿真 : 执行仿真并观察波形，验证总线事务是否按照预期进行。
5. 调试 : 如果仿真结果与预期不符，利用ModelSim的调试工具进行问题定位和分析。
6. 优化 : 根据仿真结果和分析，对总线协议模型进行调整和优化。

通过系统级仿真和总线协议模拟，设计师可以在实际硬件实现前，对整个系统的交互行为有一个全面的了解和掌握，从而提高设计效率和可靠性。
