ModelSim 命令行方式仿真 Vivado IP block ram

在modelsim当中添加vivado编译好的库

这一套流程包括编译后，修改modelsim.ini都不说了，直接参考网上很多教程即可。

修改TB文件

仿真vivado IP 貌似必须要添加这个 glbl，具体原理不清楚，干就完了

直接在tb.v例化一下他，不需要任何参数，我这里tb太长了，不全部贴

编译源文件

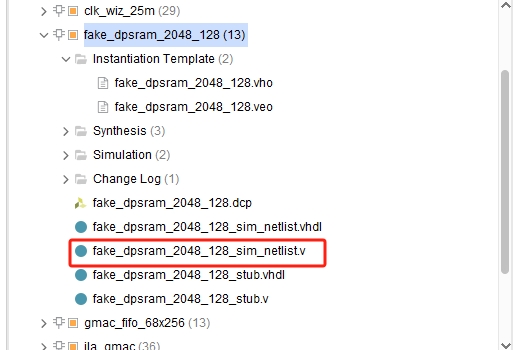

把你需要使用的IP目录下会存在一个netlist_sim文件，添加到你的工作环境下

先创建一个work，modelsim会把编译的中间文件都放到其中。
使用modeilsim的命令编译，我这边是前仿真，所以不需要检查时序

vlib work
vlog -sv ./src/*.v ./src/*.sv  ./src/vivado_ip/*.v +nospecify +notimingcheck

我是把*sim_netlist.v文件放在了 vivado_ip 这个目录下面

执行仿真

vsim work.tb -voptargs=+acc -t ns -L unisims_ver -L secureip

在modeilsim shell当中键入上述命令即可开启仿真，最重要的是后续添加 -L 是指定modelsim 的仿真库，这些库正是vivado编译过来的。
我这里只添加了unisims_ver和secureip，够用了，其他相关库可以到网上查阅。

结束

到这里就会直接到波形界面，就可以愉快地查看波形了！
