通常都会觉得视在功率就是有功功率,其实不然,同样视在功率也不是有功功率和无功功率相加之和。或许你有些模糊了,接下来看我介绍,保证你一目了然。

有功功率:在交流电路中,凡是消耗在电阻元件上、功率不可逆转换的那部分功率(如转变为热能、光能或机械能)称为有功功率,简称“有功”, 用“P”表示,单位是瓦(W)或千瓦(KW)。它反映了交流电源在电阻元件上做功的能力大小,或单位时间内转变为其它能量形式的电能数值。

无功功率:为了反映以下事实并加以表示,将电感或电容元件与交流电源往复交换的功率称之为无功功率。简称“无功”,用“Q”表示。单位是乏(Var)或千乏(KVar)。

视在功率:交流电源所能提供的总功率,称之为视在功率或表现功率,在数值上是交流电路中电压与电流的乘积。视在功率用S表示。单位为伏安(VA)或千伏安(KVA)。它通常用来表示交流电源设备(如变压器)的容量大小。

功率三角形

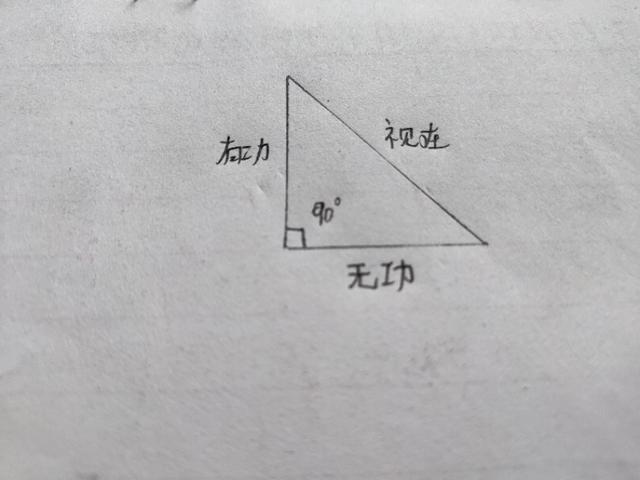

视在功率(S)、有功功率(P)及无功功率(Q)之间的关系,可以用功率三角形来表示,如下图所示。它是一个直角三角形,两直角边分别为Q与P,斜边为S。S与P之间的夹角Ф为功率因数角,它反映了该交流电路中电压与电流之间的相位差(角)。如图


用最直观的解释方法:通过勾股定理得 两个直角边的平方和=斜边平方,既为 有功²+无功²=视在²

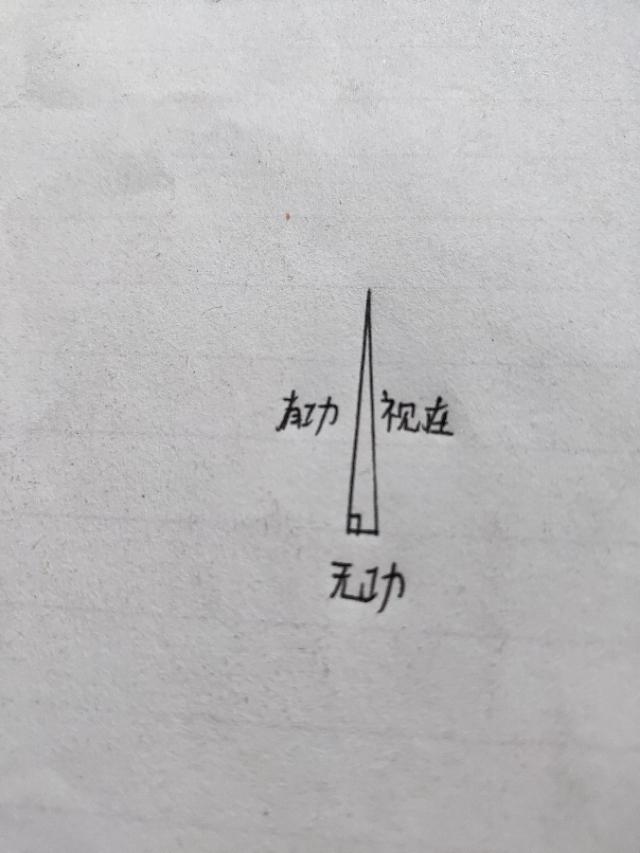

要想满足功率三角形也需要相应的条件如图:


图无功直角边已经接近最小,要满足功率三角形条件,无功功率无论如何也不能为零,在实际负载设备也是,如果无功功率为零设备也不能运转。
