本文详细介绍了如何从AD软件导出Gerber文件，并将其转换为Allegro PCB文件的过程。具体步骤包括：创建CAM工程，导入Gerber及钻孔文件，创建网络，以及最终生成PCB文件。
文章来自【Cadence Allegro论坛】版主老师的一篇干货分享，希望老师总结的内容可以帮助到大家！

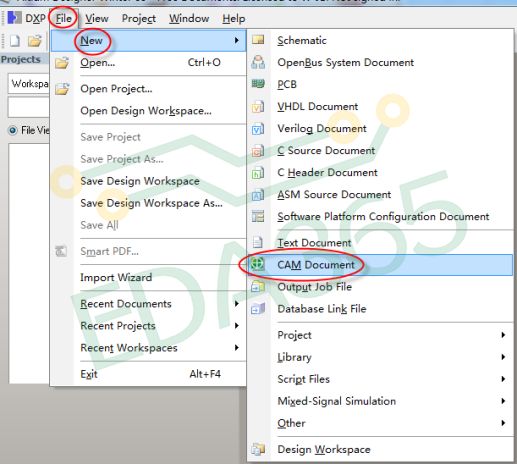

1. 打开AD软件(此处使用的是AD09)，如下图新建一个CAM工程：

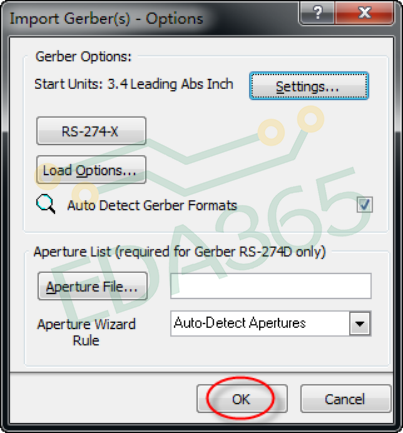

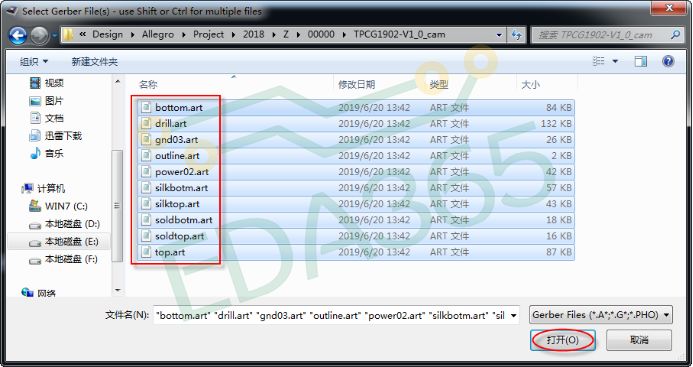

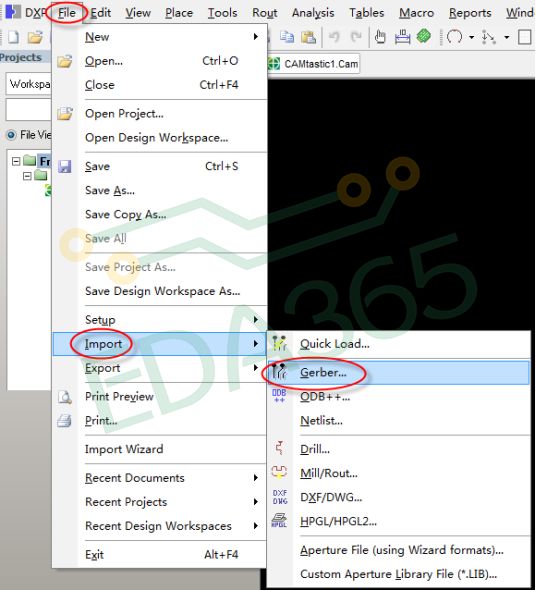

2. 如下图将gerber文件全部选中并导入到新建的CAM工程文件里面去：

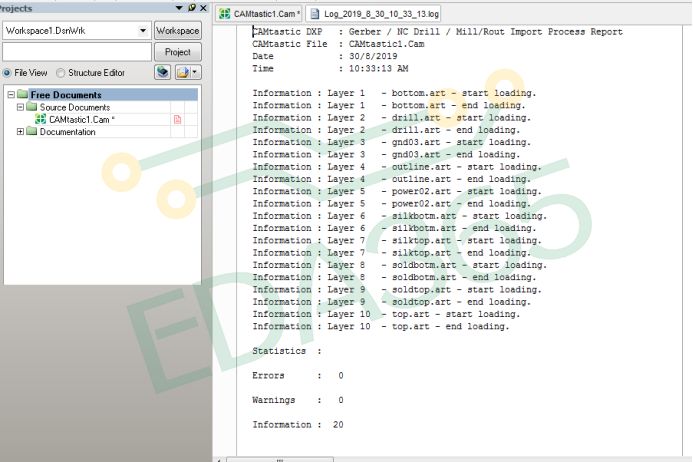

点击“OK”按钮后即可将gerber文件导入到新建的CAM工程文件里面，同时会生成一个导入报告，如下图所示：

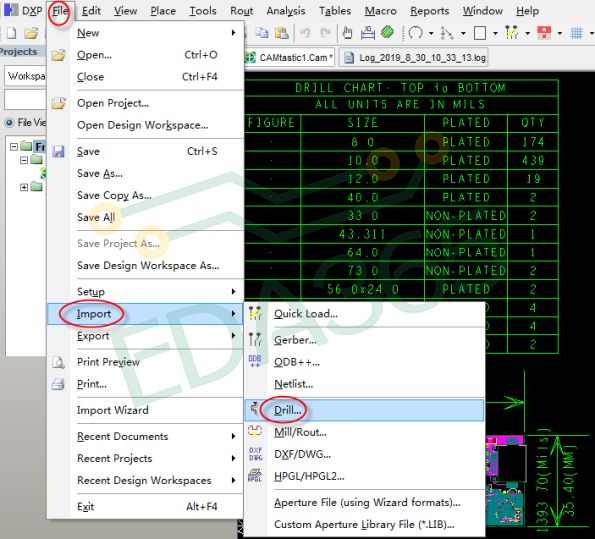

3. 如下图导入钻带文件以便生成钻孔：

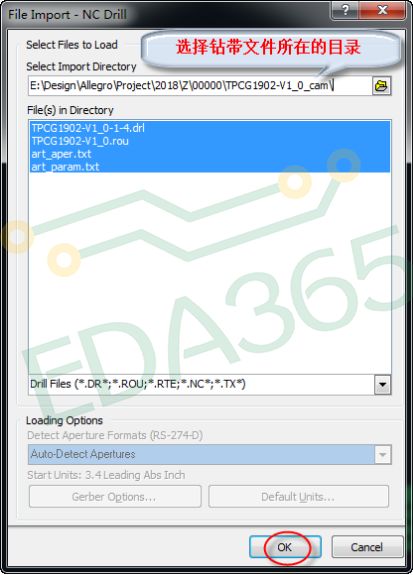

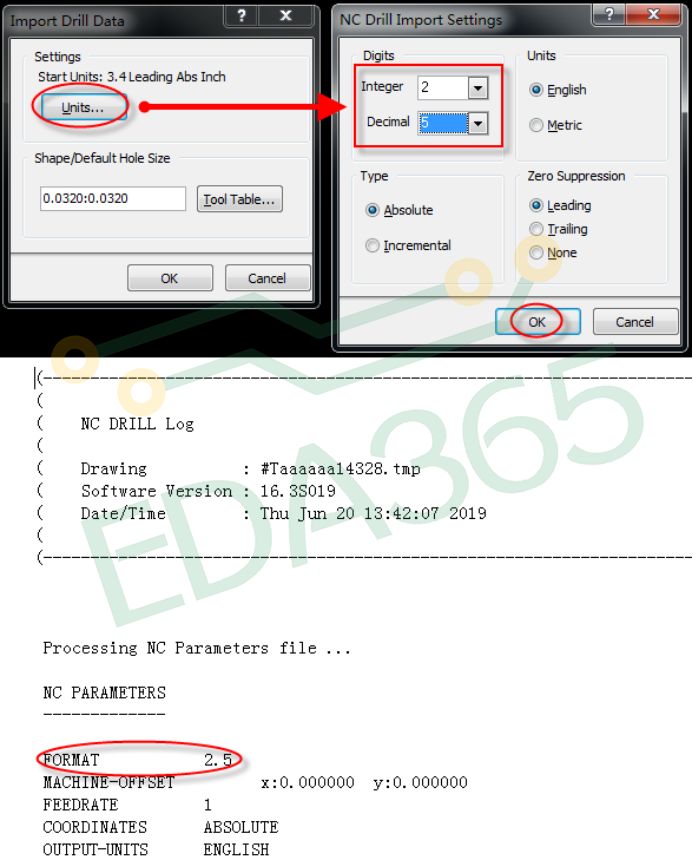

选择钻带文件所在的目录后会自动选择目录下的drl和rou文件；然后点击OK，在弹出的对话框中将钻带drl和rou的精度设置与文件输出的一致，如下图所示：

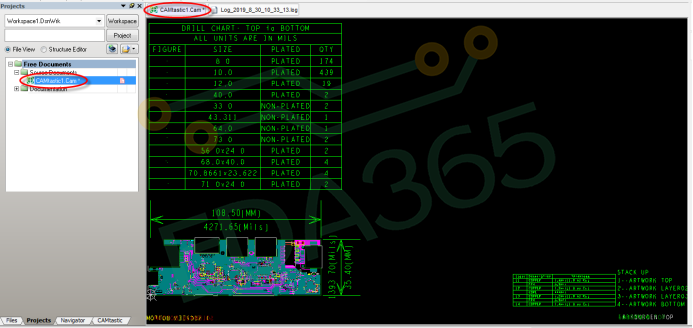

4. 以上设置好精度后分别点击OK即可将钻孔文件导入CAM工程里面，如下图所示：

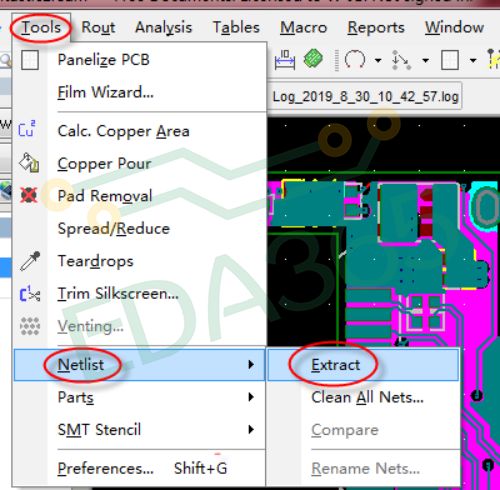

5. 创建网络：执行下图命令，软件会根据gerber的连接关系自动提取并分配网络名称：

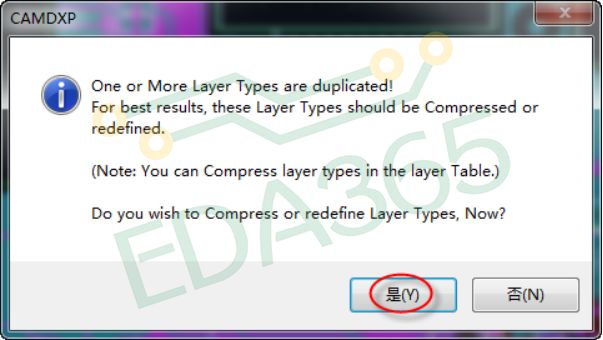

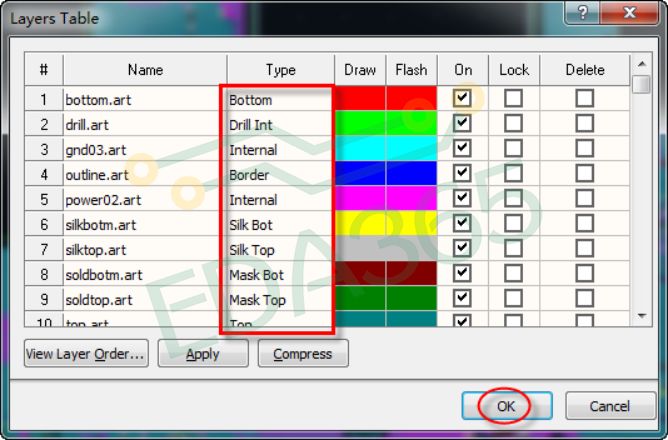

点击“是”，然后设置层对应，如下图所示：

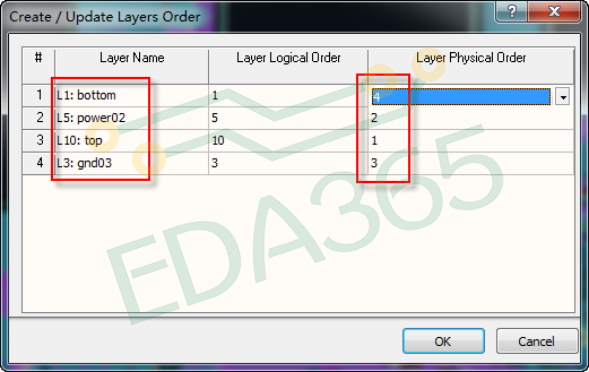

层对应设置好后点击“OK”，然后设置层顺序，如下图所示：TOP为第1层，power02为第2层，gnd03为第3层，bottom为第4层；
然后点击“OK”即可自动进行网络提取。

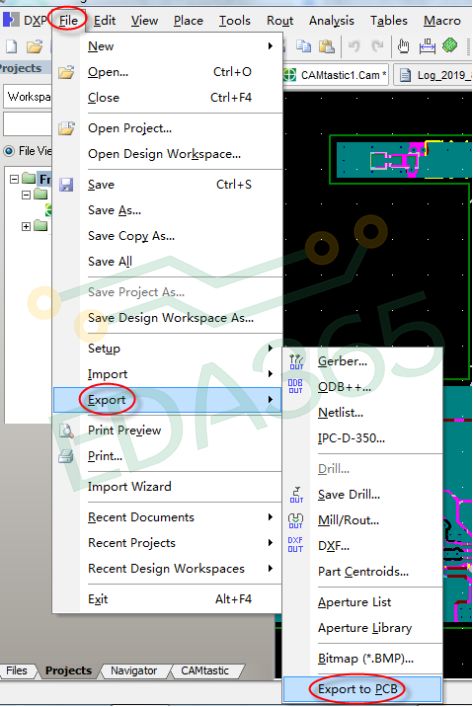

6. 通过下图命令生成PCB文件：

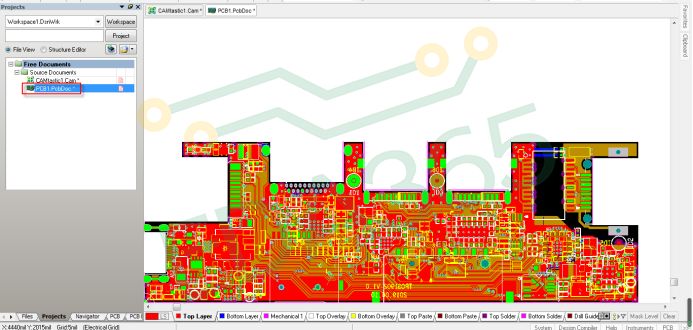

7. 如下图转换后生成了一个PCB文件：
8. 可通过该链接【AD完美转Allegro(新版)并成功解决问题】文章的方法将AD文件转成Allegro。

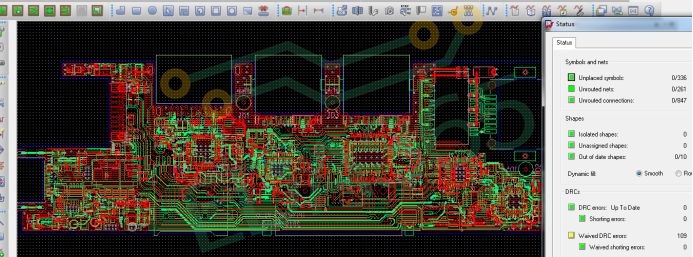

9. 如下图是Allegro的PCB源文件：

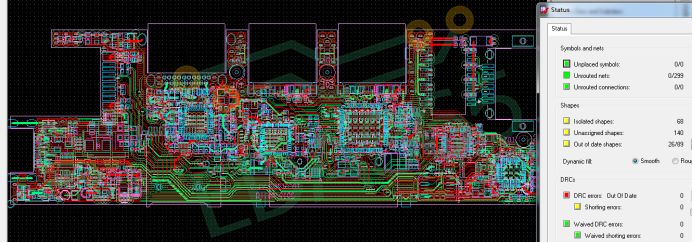

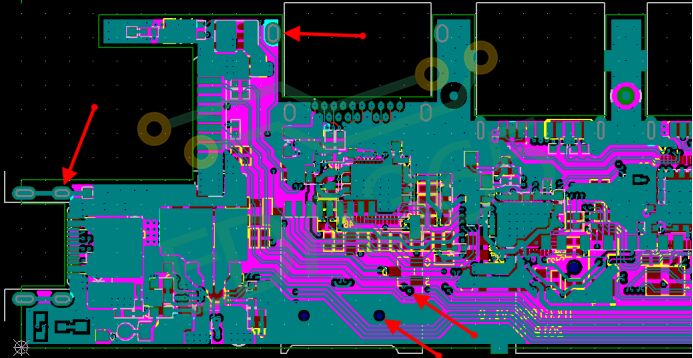

下图是gerber转换为PCB后的文件：
转换后的器件封装都丢失了，但走线连接关系都是有网络的，封装的焊盘都变成了过孔的形式存在，封装可通过转换后的文件自己新建。
