java 生成er图标_powerdesigner 反向生成ER 图 （带中文注释）

常见问题：

出现Could not Initialize JavaVM!

这是因为powerdesiger需要用32位jdk，因为我的是 64 位系统，开发调试需要使用 64位jdk ,不希望直接修改 java_home，不想直接修改环境变量，

但是可以在powerdesiger安装目录配置脚本startup-classpath.bat

Set JAVA_HOME=D:\jdk\jdk832

Set CLASSPATH = D:\mysql-connector-java-5.1.46.jar

PdShell16.exe

把脚本拖到 命令行 回车执行脚本

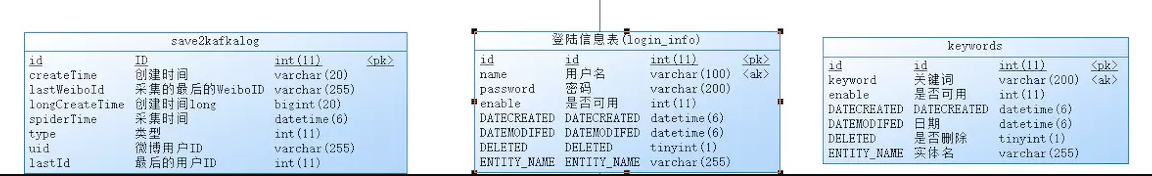

显示注释列

进入首选项

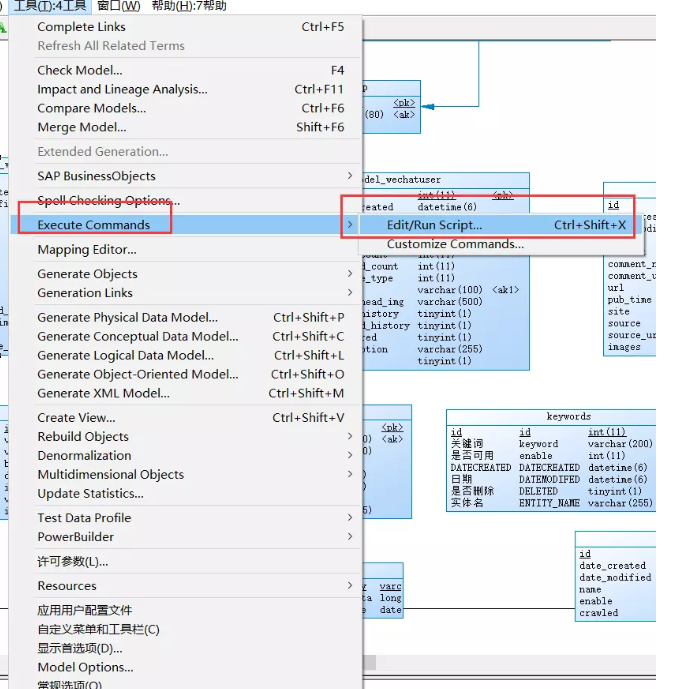

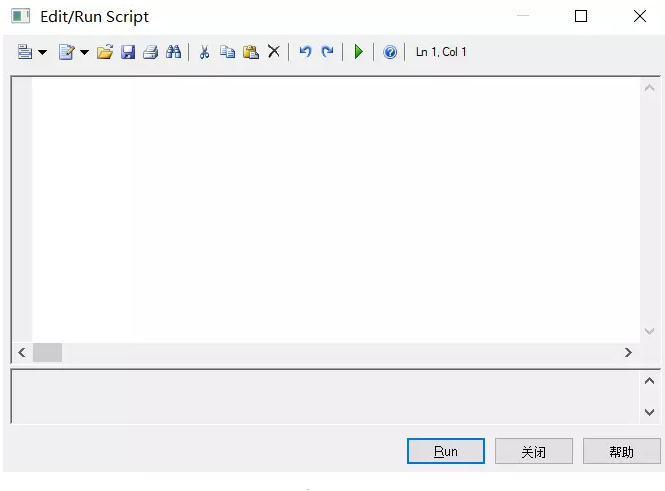

在PowerDesigner中，表结构的code，name字段均为英文，不易阅读，若需要将备注中的字段替换到name字段显示，则执行方法：Tools -- Execute Commands -- Edit/Run Script ，则弹出如下图中的对话框：

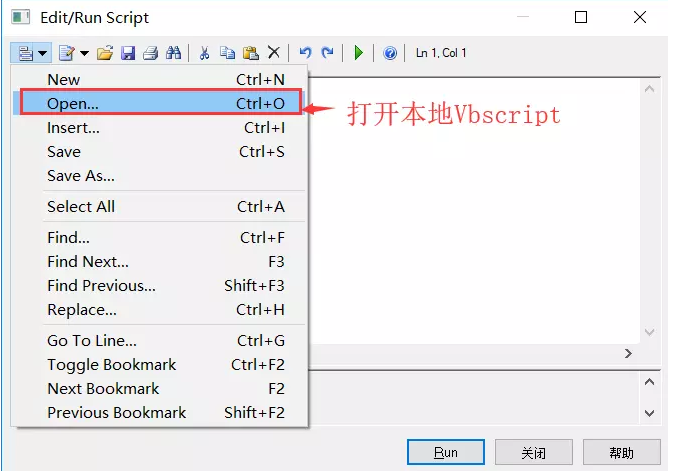

执行后可以将vbscript保存到本地，下次执行时执行本地脚本即可

Option Explicit

ValidationMode = True

InteractiveMode = im_Batch

Dim mdl 'the current model

'get the current active model

Set mdl = ActiveModel

If (mdl Is Nothing) Then

MsgBox "There is no current Model"

ElseIf Not mdl.IsKindOf(PdPDM.cls_Model) Then

MsgBox "The current model is not an Physical Data model."

Else

ProcessFolder mdl

End If

'This routine copy name into code for each table, each column and each view

'of the current folder

Private sub ProcessFolder(folder)

Dim Tab 'running table

for each Tab in folder.tables

if not tab.isShortcut then

if len(tab.comment) <> 0 then

tab.name = tab.comment

end if

On Error Resume Next

Dim col 'running column

for each col in tab.columns

if len(col.comment) <>0 then

col.name =col.comment

end if

On Error Resume Next

next

end if

next

end sub

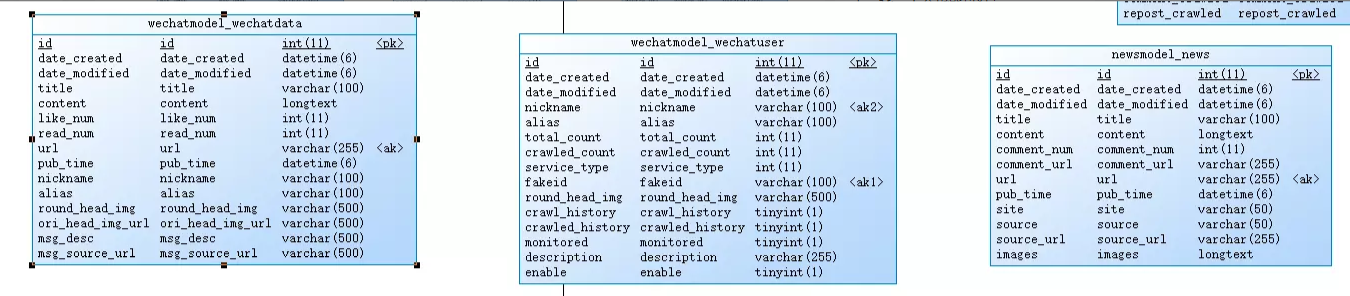

脚本是通过注释内容来替换的，需要在数据库表结构中写好对应的注释。
