NSMutableDictionary 的内存布局

合集 - Objective-C(1)

1. NSMutableDictionary 的内存布局 06-03

收起

有关NSDictionary的内存布局，可以参看《NSDictionary 的内存布局》。

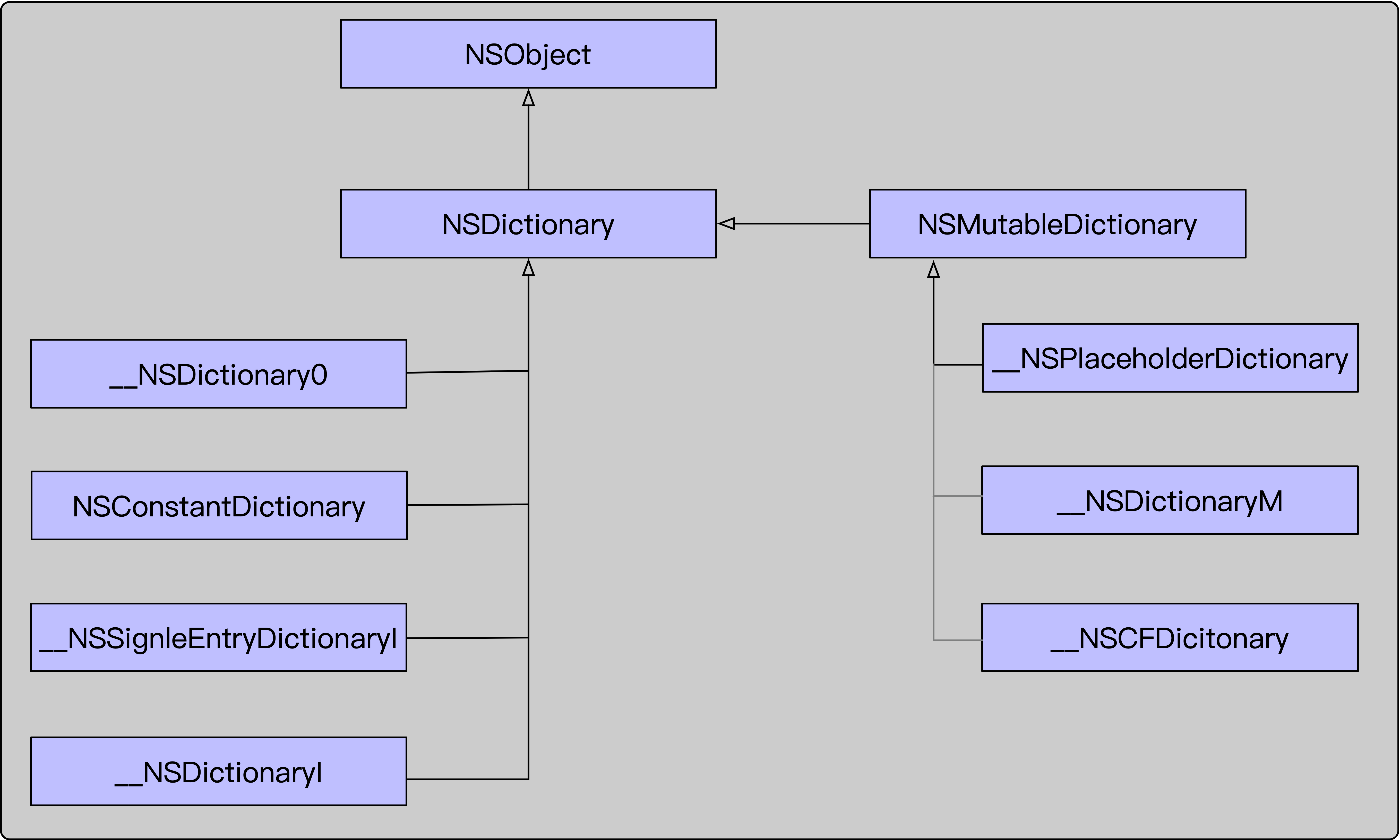

1 类图

和《NSDictionary 的内存布局》中的类图相比较，本章类图多了2个新成员:

__NSDictionaryM

__NSCFDictionary

2 __NSDictionaryM

通过下面的方式，可以创建__NSDictionaryM:




NSMutableDictionary *dictM = [NSMutableDictionary dictionary];





NSMutableDictionary  *dict = [NSMutableDictionary dictionaryWithDictionary:@{"kaaa": @"aaa"}];

从Xcode的控制台输出可以看到:




(lldb) po [dictM class]


__NSDictionaryM




2.1 初始化

__NSDictionaryM的初始化流程和__NSDictionaryI类似。

当调用+[NSMutableDictionary dictionaryWithDictionary:]方法时，最终会调用到-[__NSPlaceholderDictionary initWithObjects:forKeys:count]方法。

-[__NSPlaceholderDictionary initWithObjects:forKeys:count]方法在NSDictionary部分已经介绍过。

这里重新贴出与__NSDictionaryM相关的伪代码:




// -[__NSPlaceholderDictionary initWithObjects:forKeys:count]





@interface __NSPlaceholderDictionary





...





@end





@implementation __NSPlaceholderDictionary





- (instancetype)initWithObjects:(ObjectType const[])objects forKeys:(ObjectTpye const[])keys count:(NSUInteger)count {


  ...


  label:


  if (self == ___immutablePlaceholderDictionary) {


    ...


  } else if (self == ___mutablePlaceholderDictionary) {


    // 创建 __NSDictionaryM


    return __NSDictionaryM_new(keys, objecs, count, 3);


  }





  error "创建出错"


}

从伪代码可以看到，最终会调用到__NSDictionaryM_new方法。

下面就来看看__NSDictionaryM_new的内部实现。

和创建__NSDictionaryI对象一样，__NSDictionaryM_new一开始也需要遍历__NSDictionaryCapacities数组。

遍历的目的，同样是为了找到一个index，这个index对应的capacity大于或者等于count。




BOOL found = NO;


NSInteger index = 0;


for (; index < 40; index++) {


  if (__NSDictionaryCapacity[i] >= count) {


    found = YES;


    break;


  }


}





if (!found) {


  error "不能创建 NSDictionary";


}

从上面伪代码可以看到，创建__NSDictionaryI最多遍历64项，而这里只遍历40项。

有了index，就可以从__NSDictionarySizes数组中，得到要创建的字典的size。




NSUInteger size = __NSDictionarySizes[index];

有了要创建字典的size，接下来就要创建__NSDictionaryM对象:




__NSDictionaryM *dictM = __CFAllocateObject(__NSDictionaryM.class, 0);

还记得创建__NSDictionaryI的代码吗?




__NSDictionaryI *dictI = __CFAllocateObject(__NSDictionaryM.class, size * 8 * 2);

可以看到，在创建__NSDictionaryM对象时，并没有传入size信息。

这就是说，key-value对，不是保存在__NSDictionaryM本身中。

这个很好理解。

因为__NSDictionaryM可以动态的增加key-value对，而不像__NSDictionaryI一样，创建好之后就不能再变化了。

既然__NSDictionaryM的key-value对不存储在自身，那么肯定存在堆上的另外地方。

malloc_type_calloc方法正是用来分配这块内存的。

malloc_type_calloc的方法声明如下：




void *malloc_type_calloc(size_t num_items, size_t size malloc_type_id_t type_id);

__NSDictionaryM_new内部调用malloc_type_calloc的方式为:




void *storage = malloc_type_calloc(1, size * 8 * 2, 0x8448092b);

从代码可以看到，malloc_type_calloc创建了1个item，这个item的大小是size * 8 * 2。

毫无疑问，创建出来的storage正是用来存储key-value对的。

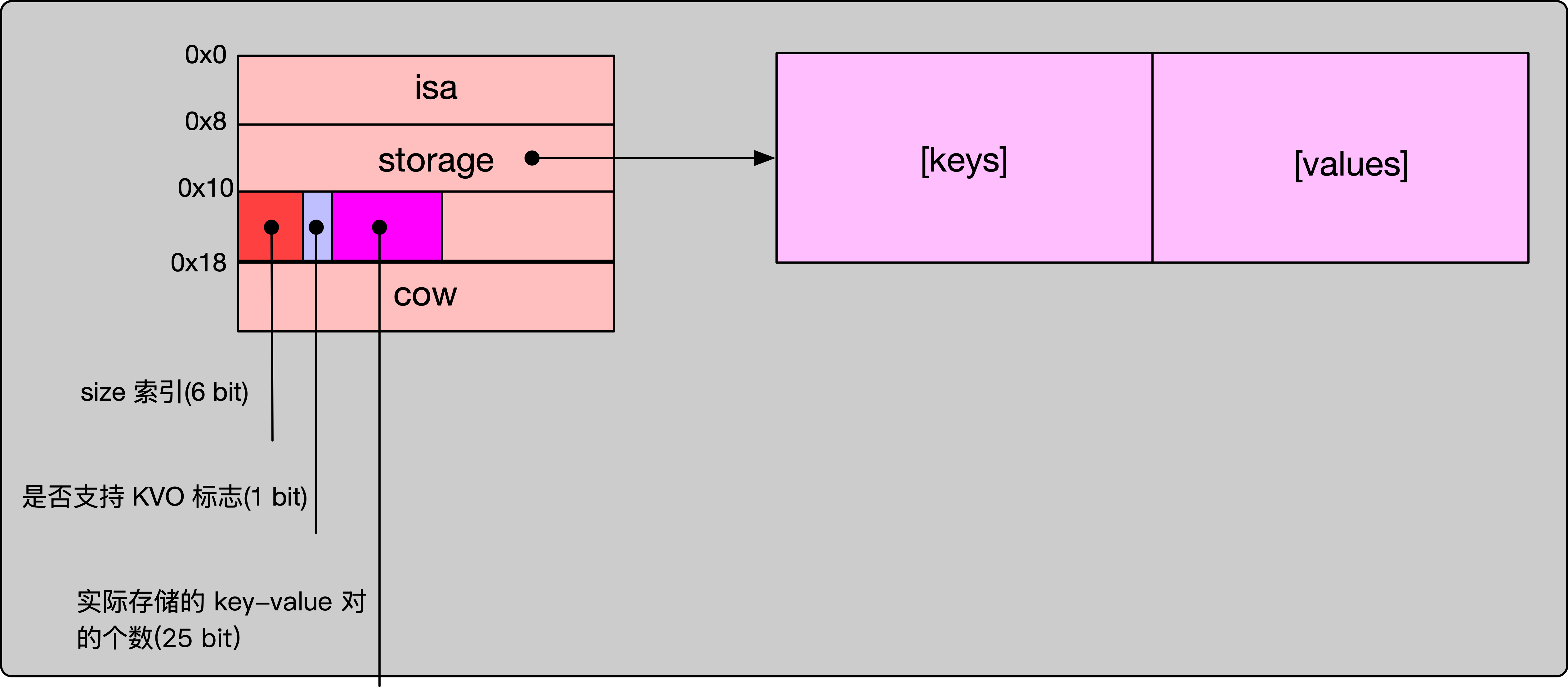

storage指针存储在__NSDictionaryM对象中，内存布局如下:

从上面的内存布局图可以看到，创建的存储区域分位2个数组。

key-value对中的key存储在第1个数组中。

key-value对中的value存储在第2个数组中。

为了存储key-value对，会遍历__NSDictionaryM_new函数的keys数组参数。

针对keys数组中的每一个key，计算其hash值。




for (NSInteger i = 0; i < count; i++) {


  ObjectType key = keys[i];


  NSUInteger hashValue = [key hash];


}

计算出hash值之后，对其进行取余计算，取余的结果作为storage.keys数组中的索引:




for (NSInteger i = 0; i < count; i++) {


  ObjectType key = keys[i];


  NSUInteger hashValue = [key hash];


  NSInteger index = hashValue % size;


}

有了这个索引index，就可以读取storage.keys数组中的值:




for (NSInteger i = 0; i < count; i++) {


  ObjectType key = keys[i];


  NSUInteger hashValue = [key hash];


  NSInteger index = hashValue % size;


  ObjectType oldKey = storage.keys[index];


}

oldKey的值会有3种情形。

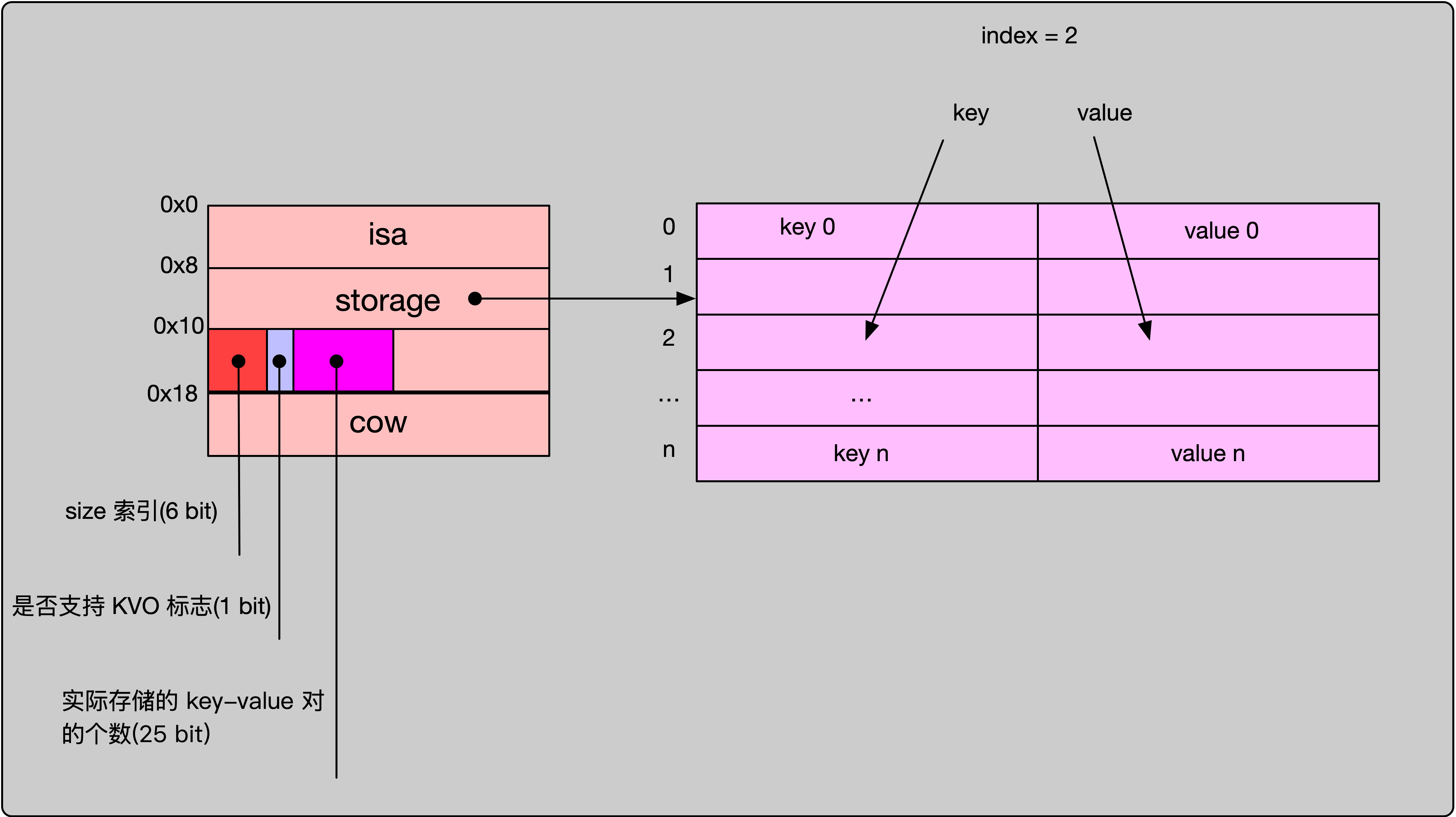

第1种情形，是oldKey的值为nil，说明这个位置之前没有值，可以放心将key-value对存入:




for (NSInteger i = 0; i < count; i++) {


  ObjectType key = keys[i];


  Objecttype value = values[i];


  NSUInteger hashValue = [key hash];


  NSInteger index = hashValue % size;


  ObjectType oldKey = storage.keys[index];


  if (oldKey == nil) {


    storage.keys[index] = [key copyWithZone:nil];


    storage.values[index] = value;


  }


}

上面伪代码需要注意的时，存储key是，调用了copyWithZone:方法。

因此，要做字典的Key，必须遵循copy协议。

在__NSDictionaryM对象上，有25 bit记录存储的key-value对个数。

在这种情形下，这个值会加1。

第2种情形，是oldKey的值为___NSDictionaryM_DeletedMarker。

___NSDictionaryM_DeletedMarker是一个特殊的对象，它是一个NSObject：




 0x18052c7ac <+280>: add    x21, x21, #0x420 ; ___NSDictionaryM_DeletedMarker


0x18052c7b0 <+284>: ldr    x8, [sp, #0x30]

在Xcode的lldb控制台上输出:




(lldb) po $x21


<NSObject: 0x1e3db2420>

有关__NSDictionaryM_DeletedMarker在介绍removeObjectForKey:方法时会继续介绍。

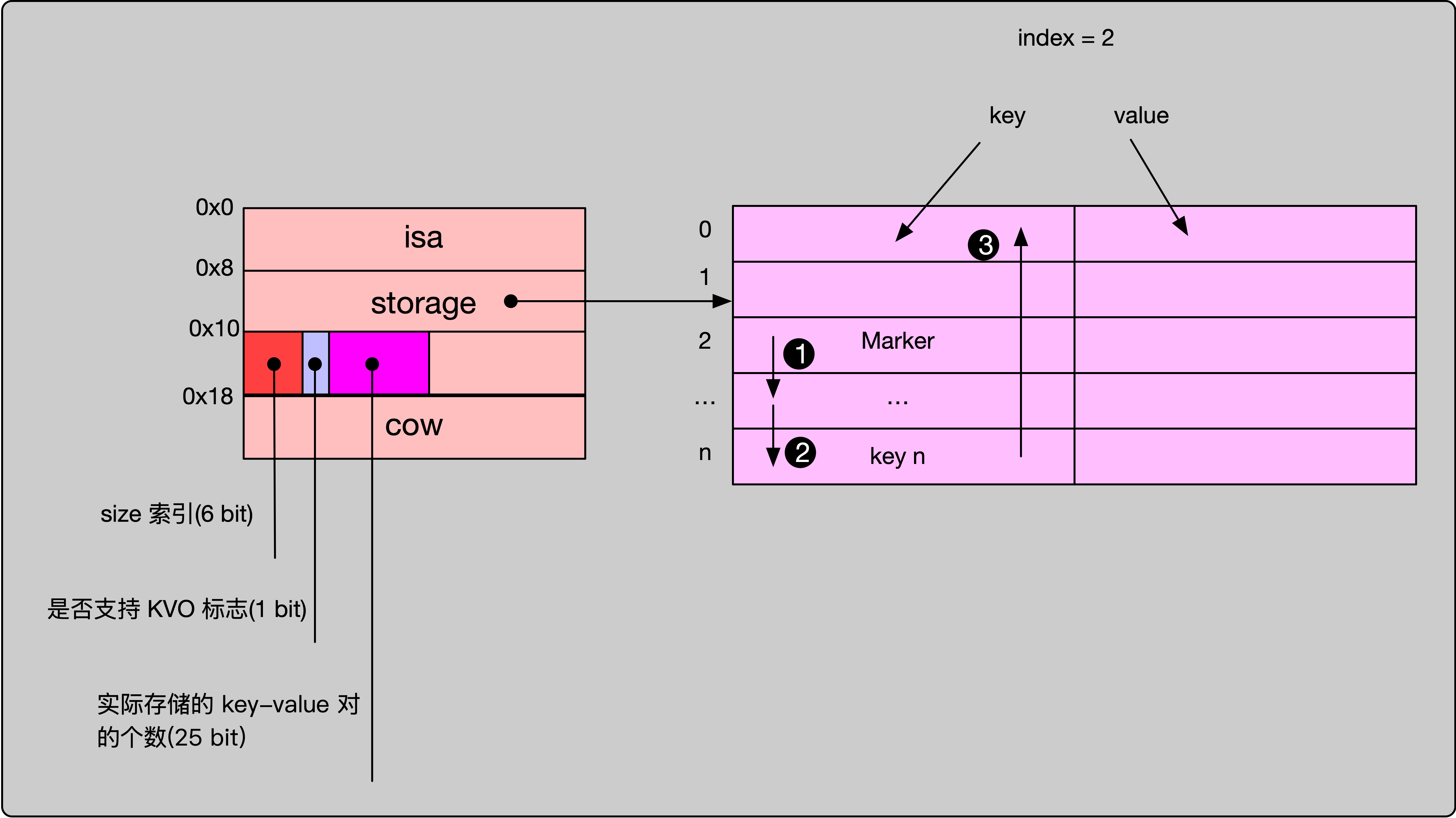

此时，如果oldKey是一个__NSDictionaryM_DeletedMarker，那么就顺着storage.keys数组当前的位置往前继续查找，直到查找完storage.keys数组中的所有位置。

如果查找过程中找到了一个oldKey为nil的位置，那么就将key-value对放到这个位置。

同时，__NSDictionaryM对象中，记录存储key-value对个数的值加1。

如果遍历的过程中，找到了一个oldKey是一个普通对象，那么就是情形3了。

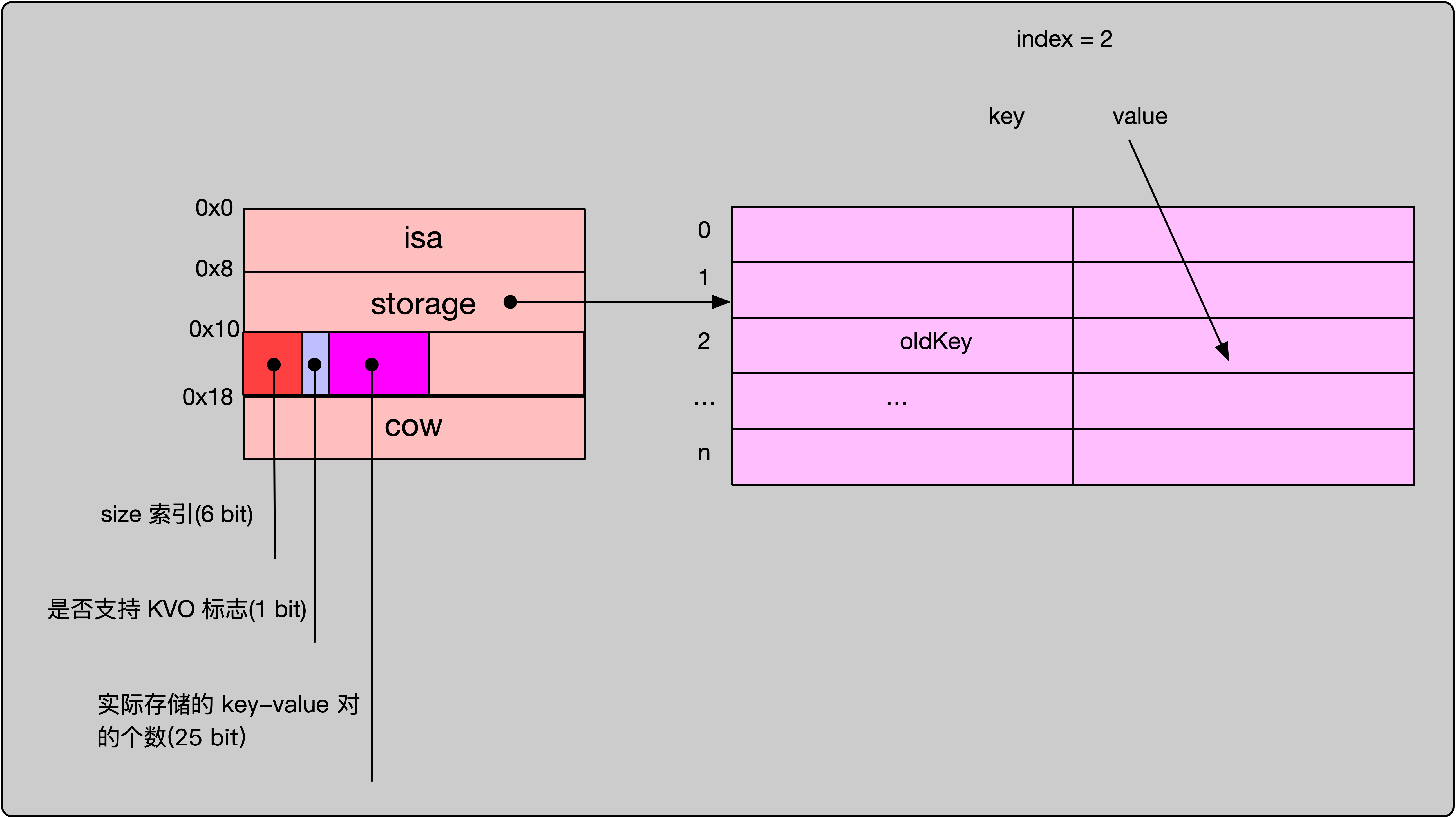

第3种情形，如果oldKey是一个普通的对象，那么就检测key和oldKey是否是同一个对象，或者它们的isEqual方法是否相等:




key == oldKey || [oldKey isEqual:key]

如果它们是同一个对象，或者isEqual方法相等，那么将value直接覆盖oldKey对应的oldValue值。

注意，此时__NSDictionaryM对象中，记录存储key-value对个数的值不会有变化。

如果key和oldKey既不是同一个对象，它们的isEqual方法也不相等，那么就顺着当前storage.keys数组的位置往前找，直到遍历所有storage.keys数组的位置。

此时的情形和遇到__NSDictionaryM_DeletedMarker完全一样。

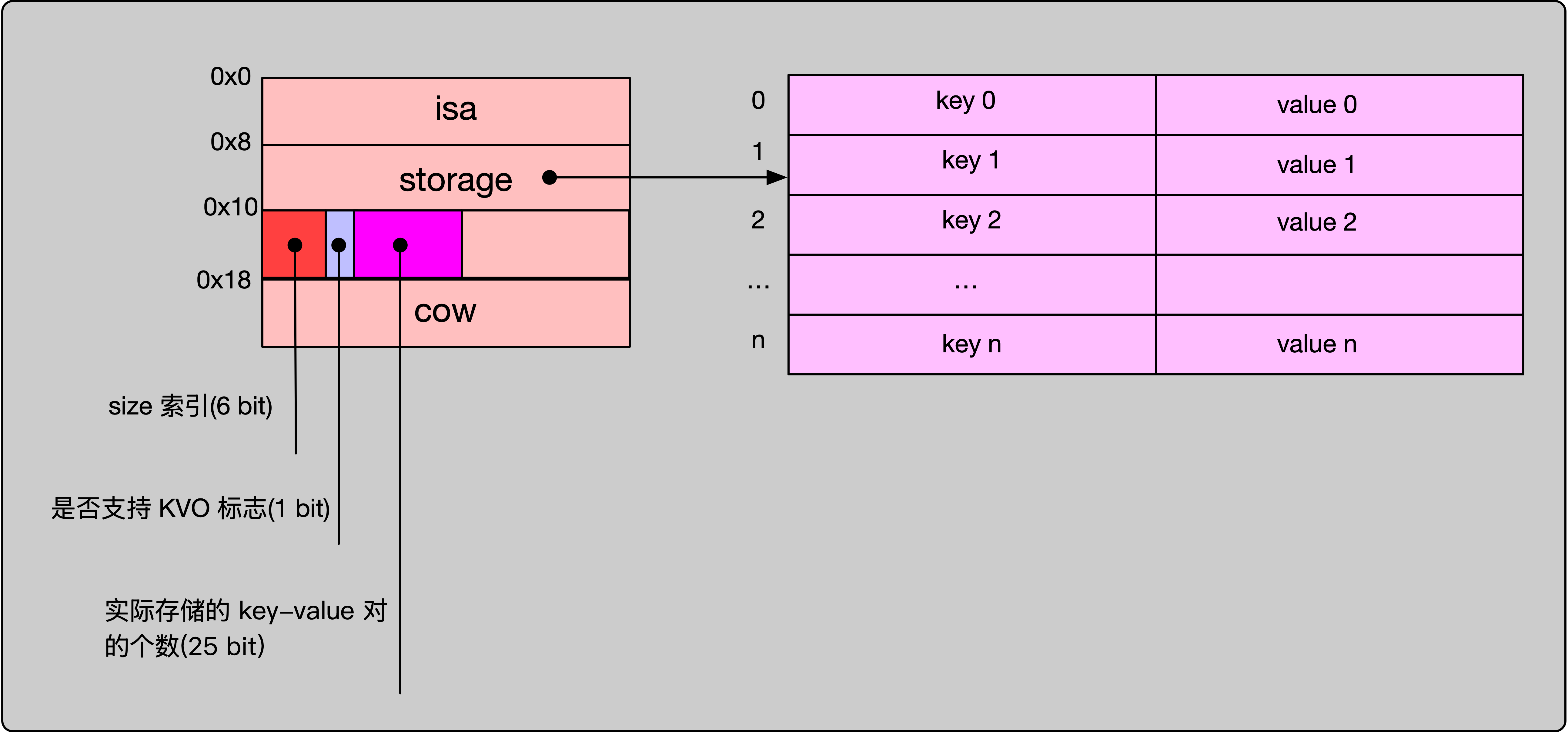

2.2 内存布局

cow是Copy On Write的缩写，再字典拷贝操作中有用，这里先不用关心。

2.3 objectForKey:

有了上面的内存布局，objectForKey:方法就很容易理解了。

首先根据参数key计算其hash值，并对hash值进行取余计算:




NSUInteger hashValue = [key hash];


NSIndex index = hashValue % size;

那size是从哪里获取的呢？

从上面内存布局图可以知道，__NSDictionaryM对象有6 bit记录size的索引。

有了这个索引，就可以轻松的从__NSDictionarySizes数组中获取到对应的size值了。

通过hash值计算出index后，将这个index作为storage.keys数组的索引，
读取一个值candidateKey。

此时也有3种情形。

情形1，如果candidateKey的值是nil，说明这个key在字典中没有对应的value，直接返回nil。

情形2，如果candidateKey是一个___NSDictionaryM_DeletedMarker对象，那么就从storage.keys数组的当前位置顺序向前找，直到遍历完所有storage.keys中的位置。

如果遍历的过程中，找到了一个candidateKey是nil，那么就直接返回nil。

如果遍历的过程中，找到了一个普通对象，那么就是情形3了。

情形3，如果candidateKey是一个普通对象，那么就检测它们是否是同一个对象，或者isEqual方法是否相等:




candidateKey == key || [candidateKey isEqual:key]

如果满足上面的条件，就直接将candidateKey对应的value返回。

如果不满足上面的条件，那么就从storage.keys数组的当前位置顺序向前找，直到遍历完所有storage.keys中的位置。

如果遍历完所有位置，都没有找到合适的candidateKey，那么就返回nil。

2.4 setObject:forKey:

setObject:forKey方法首先根据参数key，计算其hash值。

根据hash值可以得到storage.keys数组中的索引，然后读取这个索引对应的值oldKey。

此时会有3种情形。

情形1，如果运气不错，oldKey为nil，那么说明这个位置没有被占用，直接将key-value对添加进去。

同时，__NSDictionaryM对象中记录存储key-value对个数的值会加1。

情形2，如果运气太差，oldKey是一个___NSDictionaryM_DeletedMarker，那么就从storage.keys数组的当前位置顺序向前找，直到遍历完所有storage.keys中的位置。

如果再查找的过程中，找到了一个没有被占用的位置，并不能直接将key-value对添加进去。

此时，需要判断查找的次数是否大于16次。

如果查找次数不大于16次，那么就直接添加key-value对:

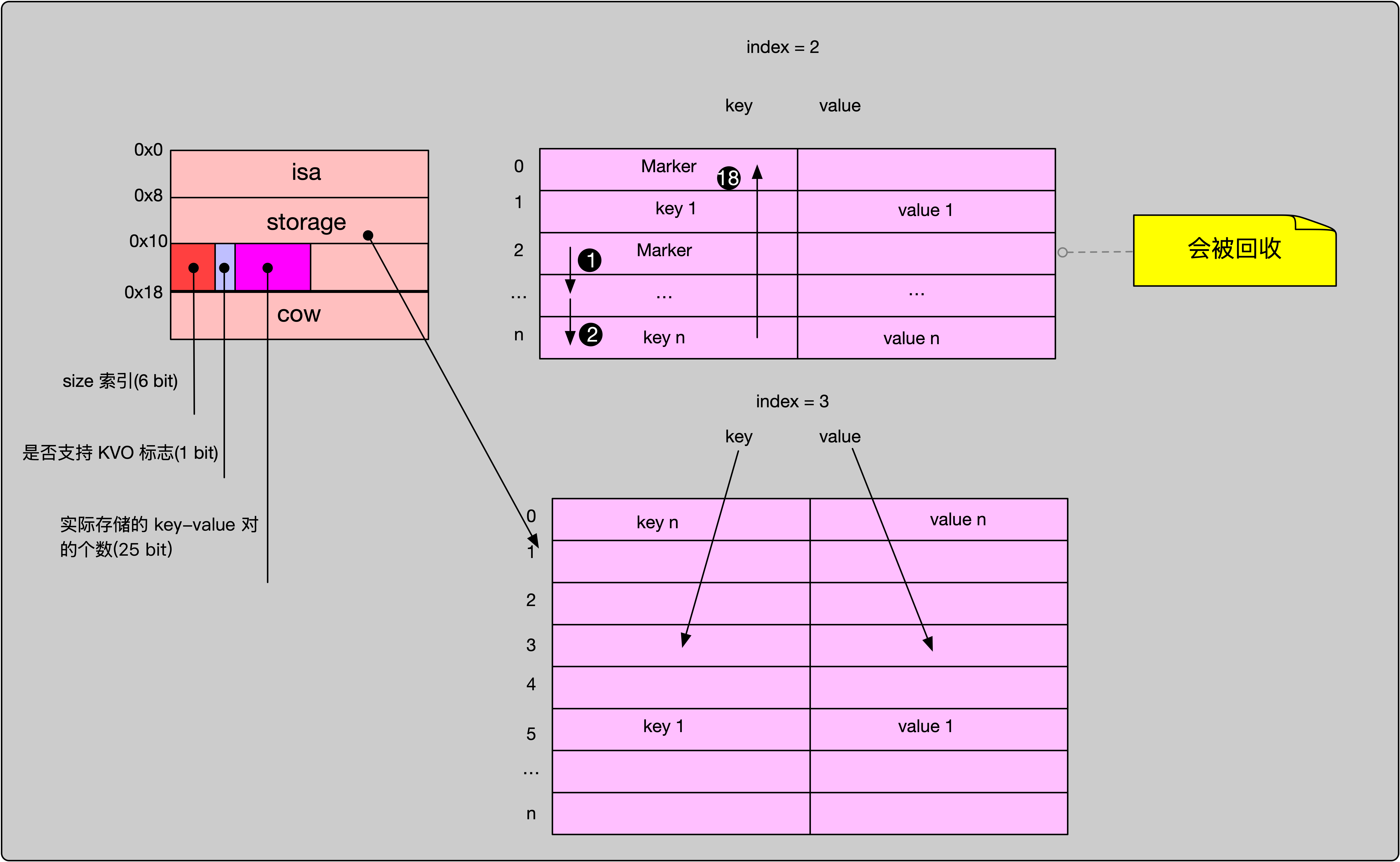

如果大于16次，需要对整个storage数组进行重新哈希，避免频繁遇到___NSDictionaryM_DeletedMarker，造成频繁查找。

重新进行哈希，会创建新的storage数组，旧storage数组中的___NSDictionaryM_DeletedMarker不会存到新storage数组中。

从图中可以看到，重新哈希之后，新storage数组中的key-value对顺序，可能和旧storage数组中不一样。

重新哈希之后，需要重新计算参数key的hash值，重复上面的步骤。

如果查找过程中，oldKey是一个普通对象，那么就会遇到情形3。

情形3，如果oldKey是一个普通对象，那么就检测oldKey与key是否是同一个对象，或者它们的isEqual方法是否相等:




oldKey == key || [oldKey isEqual:key]

如果满足条件，直接将oldKey对应的的值覆盖成参数value。

此时，__NSDictionaryM对象中记录存储key-value对的值不会变化。

如果不满足条件，也就是oldKey与参数key既不是同一个对象，它们的isEqual方法也不相等。

那么，就从storage.keys数组的当前位置顺序向前找，直到遍历完所有storage.keys中的位置。

整个流程和情形2完全一样。

需要注意的是，判断是否重新哈希的查找次数，是累计情形2和情形3的。

比如查找过程中遇到了一个___NSDictionaryM_DeletedMarker对象，那么查找计数加1。

紧接着查找，遇到了一个普通对象不满足:




oldKey == key || [oldKey isEqual:key]

那么查找次数也要加1。

最后，如果遍历了当前storage.keys的所有位置，都没有找到合适的位置，那么将当前字典的size索引加1作为新的索引，从__NSDictionarySizes数组中得到一个新的size。

获取到新size之后，使用这个新size创建一个新的storage数组，然后将旧storage数组中的key-value对重新哈希到新storage数组中。

重新哈希之后，重头计算参数key的哈希值以及在新storage数组中的索引，重复上面步骤。

由于新storage数组发生了变化，根据参数key计算的索引值也可能会发生变化。

需要注意的是，只要set操作成功，就会触发根据__NSDictionaryM对象中的KVO标志，触发KVO:




[self willChangeValueForKey:key];


// set key-value 对


[self didChangeValueForKey:key];

2.5 removeObjectForKey:

要进行删除操作，首先要看storage数组中，是否存在需要被删除的目标targetKey。

要成为targetKey，需要满足下面的条件:




targetKey == key || [targetKey isEqual:key]

也就是说，目标targetKey要么和参数key是同一个对象，要么它们的isEqual方法相等。

要找到targetKey，会有一个查找过程。

查找过程和setObject:forKey:方法中的一样。

查找过程中也会记录查找的次数。

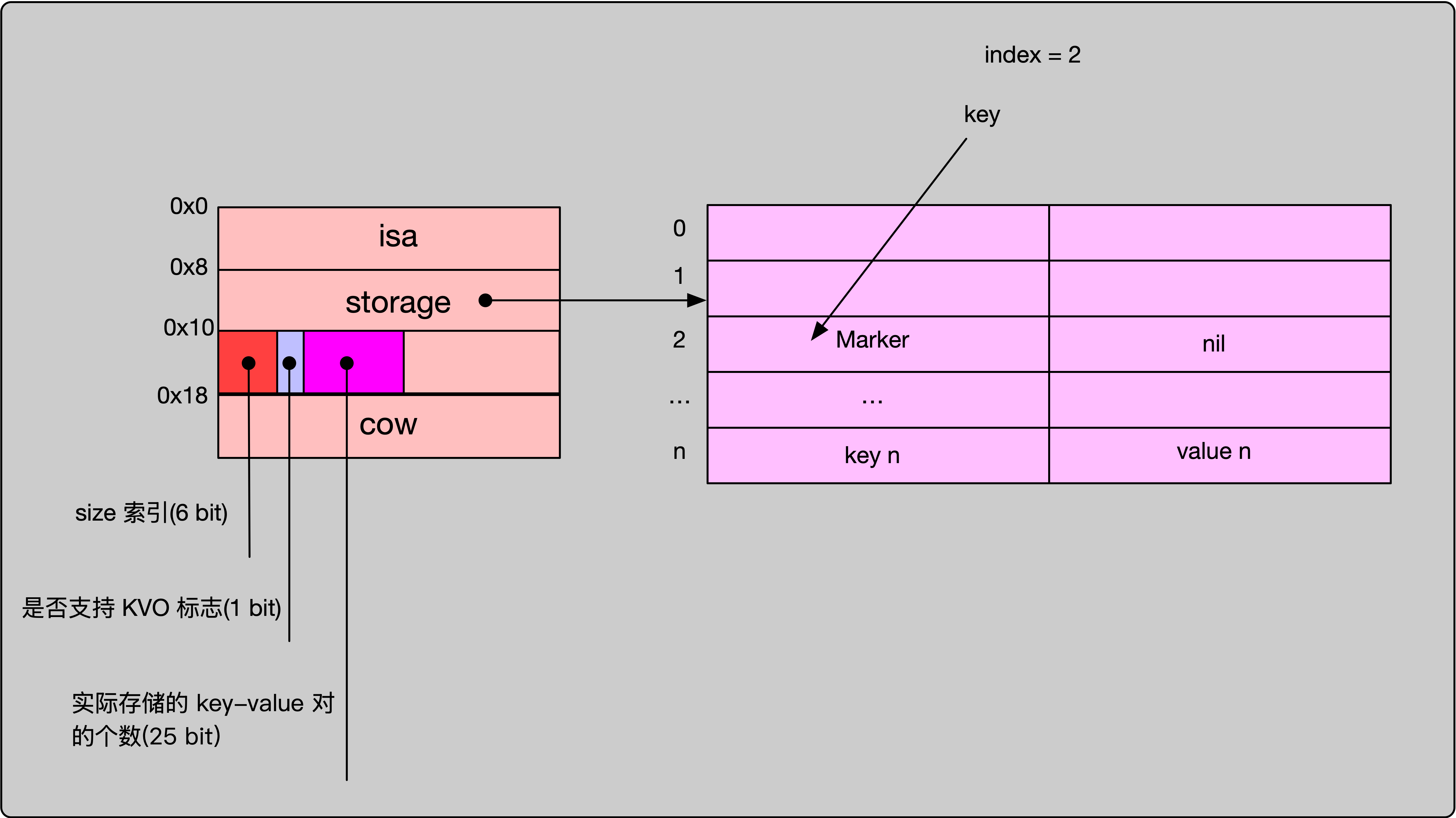

如果找到了targetKey，那么就使用___NSDictionaryM_DeletedMarker对象覆盖targetKey的值。

也就是说，___NSDictionaryM_DeletedMarker对象是删除操作产生的。

同时，需要将targetKey对应的value置nil。

但是，事情远远还没有结束。

删除完之后，还得看查找次数是否大于16次。

如果查找大于16次，需要将删除后的storage数组重新进行哈希操作。

重新哈希会产生新的storage数组，并且新的storage数组里面不会有___NSDictionaryM_DeletedMarker对象。

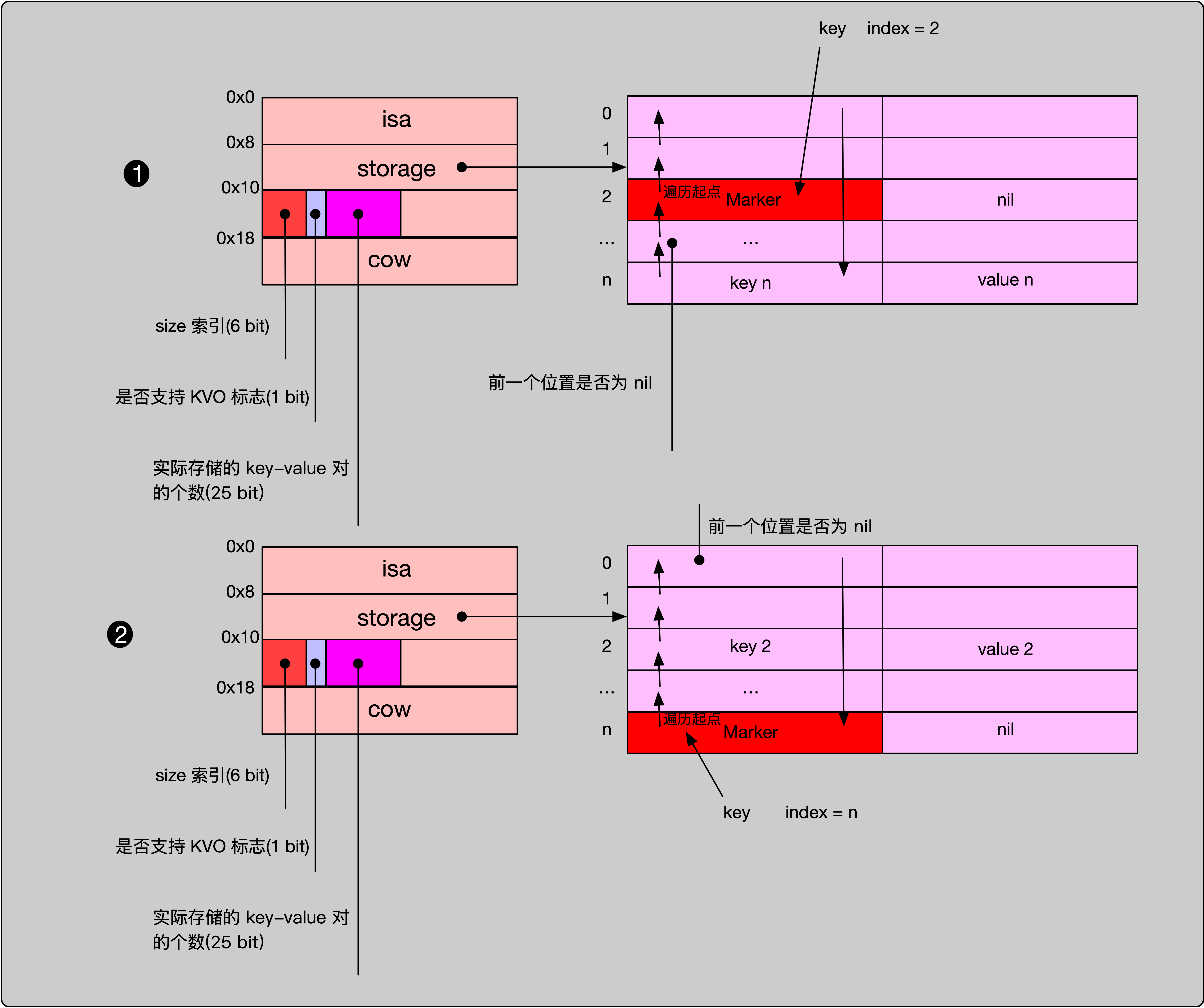

如果查找次数不超过16次，还需要检测被覆盖的targetKey所处位置的前一个位置的值。

如果前一个位置的值既不是一个___NSDictionaryM_DeletedMarker，也不是一个普通对象，而是nil，那么就会有一个清除___NSDictionaryM_DeletedMarker对象的操作。

清除过程从当前targetKey所处位置开始，向后遍历storage.keys数组，将碰到的___NSDictionaryM_DeletedMarker对象全部置成nil，直到遇到一个非___NSDictionaryM_DeletedMarker对象。

这个对象可以是nil，也可以是普通对象。

如果删除操作发生了，就会根据__NSDictionaryM对象中的KVO标志，触发KVO:




[self willChangeValueForKey:key];


// 删除操作


[self didChangeValueForKey:key];

为什么删除的时候，需要一个___NSDictionaryM_DeletedMarker对象来进行占位呢？

因为有可能有2个key:key1和key2。

这2个key的hash值一样，但是isEqual方法不相等:




[key1 hash] == [key2 hash] && ![key1 isEqual:key2]

那么根据前面的分析，这2个key都可以通过setObject:forKey:的方法添加到字典中。

如果此时删除key1，直接将它在storage.keys数组中的所在位置置成nil，那么当在key2上调用objectForKey:就会出问题。

因为key2和key1的hash值一样，计算出来的storage.keys数组索引也一样。

此时由于这个索引对应的值为nil，就会错误的返回nil给用户，而不是正确的值。

3 __NSCFDictionary

__NSCFDictionary字典是一个很奇怪的可变字典。

虽然它是可变的，但是如果使用不正确，就会造成崩溃。

通过下面的方式可以创建一个__NSCFDictionary字典:




// 创建一个可变字典


    CFMutableDictionaryRef mutableDict = CFDictionaryCreateMutable(kCFAllocatorDefault, 0, NULL, NULL);

通过Xcode的lldb控制台输出可以看到:




(lldb) po [mutableDict class]


__NSCFDictionary


(lldb) p (BOOL)[mutableDict isKindOfClass:NSMutableDictionary.class]


(BOOL) YES


(lldb) p (BOOL)[mutableDict respondsToSelector:@selector(setObject:forKey:)]


(BOOL) YES

从控制台的输出可以看到，__NSCFDictionary字典是一个可变字典。

同时，这个可变字典也有setObject:forKey:方法。

下面我们对这个字典进行copy操作:




NSDictionary *dict = [(__bridge NSMutableDictionary *)mutableDict copy];

按照道理，调用copy方法之后，应该返回的是一个非可变字典，但是如果打印dict的类型，发现仍然是__NSCFDictionary:




(lldb) po [dict class]


__NSCFDictionary




如果我们使用isKindOfClass:方法对其进行判断，然后强转成NSMutableDictionary执行setObject:forKey:方法，就会发生崩溃:




 if ([dict isKindOfClass:NSMutableDictionary.class]) {


      [(NSMutableDictionary *)dict setObject:@"hh" forKey:@"cc"];


}

崩溃信息为:




Thread 1: "-[__NSCFDictionary setObject:forKey:]: mutating method sent to immutable object"

为了搞清楚原因，我们首先得从CFDictionaryCreateMutable函数入手。

CFDictionaryCreateMutable函数的汇编代码如下:




CoreFoundation`CFDictionaryCreateMutable:


    ...


    // 1. 调用 __NSCFDictionaryCreateMutable 方法


    0x1803d53c4 <+36>:  bl     0x180529394               ; __NSCFDictionaryCreateMutable


    0x1803d53c8 <+40>:  mov    x19, x0


    0x1803d53cc <+44>:  cbnz   x0, 0x1803d5430           ; <+144>


    ...


    // 2. 调用 __CFDictionaryCreateGeneric


    0x1803d53dc <+60>:  bl     0x1803d52e8               ; __CFDictionaryCreateGeneric


  ...


  // 3. 设置 isa 为 __NSCFDictionary


  0x1803d540c <+108>: bl     0x18041e80c               ; _CFRuntimeSetInstanceTypeIDAndIsa

从汇编代码可以知道，CFDictionaryCreateMutable内部会调用2个函数创建字典。

首先调用__NSCFDictionaryCreateMutable方法，调用的方式为:




__NSCFDictionaryCreateMutable(kCFAllocatorDefault, 0, NULL, NULL);

这个方法的汇编代码如下:




CoreFoundation`__NSCFDictionaryCreateMutable:


    ...


    // 1. 检测第 3 个参数


    0x180529418 <+132>: add    x8, x8, #0x948            ; kCFTypeDictionaryValueCallBacks


    0x18052941c <+136>: cmp    x21, x9


    0x180529420 <+140>: b.ne   0x180529434               ; <+160>


    ...


    // 2. 检测第 4 个参数


    0x180529434 <+160>: adrp   x9, 407675


    0x180529438 <+164>: add    x9, x9, #0x918            ; kCFCopyStringDictionaryKeyCallBacks


    ...


    // 3. 熟悉的 __NSDictionaryM_new 方法


    0x18052946c <+216>: b      0x18052c694               ; __NSDictionaryM_new


    // 4. 返回 nil


    0x180529470 <+220>: mov    x0, #0x0                  ; =0


    0x180529474 <+224>: ldp    x29, x30, [sp, #0x30]


    0x180529478 <+228>: ldp    x20, x19, [sp, #0x20]


    0x18052947c <+232>: ldp    x22, x21, [sp, #0x10]


    0x180529480 <+236>: ldp    x24, x23, [sp], #0x40


    0x180529484 <+240>: ret


   ...

由于调用__NSCFDictionaryCreateMutable时，第3个参数和第4个参数传的都是NULL，因此程序直接跳转到代码注释4处执行。

也就是跳过了我们熟悉的__NSDictionaryM_new方法，失去了创建OC可变字典的机会，直接返回nil。

由于__NSCFDictionaryCreateMutable方法返回nil，__CFDictionaryCreateGeneric方法得到执行。

__CFDictionaryGeneric方法的汇编代码如下:




CoreFoundation`__CFDictionaryCreateGeneric:


    ...


    // 1. 调用 CFBasicHashCreate 方法


    0x1803d5374 <+140>: bl     0x1804ebe30               ; CFBasicHashCreate

可以看到__CFDictionaryGeneric方法直接调用了CFBasicHashCreate方法。

这个方法会创建一个CFBasichash对象，是一个CF类型:




(lldb) po $x0


<CFBasicHash 0x60000174c680 [0x1e3b3b680]>{type = mutable dict, count = 0,


entries =>


}

创建完毕之后，CFDictionaryCreateMutable方法在代码注释3处调用了_CFRuntimeSetInstanceTypeIDAndIsa方法。

_CFRuntimeSetInstanceTypeIDAndIsa方法将CFBasicHash的isa设置成__NSCFDictionary。

这样这个CF对象就能桥接成OC对象了，但它本质上还是一个CF对象。

3.1 copy

那为什么调用copy方法，返回的字典还是一个可变的呢？

原因是__NSCFDictionary重写了copyWithZone:方法。

__NSCFDictionary的copyWithZone:方法汇编代码如下:




CoreFoundation`-[__NSCFDictionary copyWithZone:]:


    // 1. 检测当前对象是不是 OC 里面的可变字典


    0x1803e3d14 <+32>:  bl     0x1803d5e88               ; _CFDictionaryIsMutable


    0x1803e3d18 <+36>:  cbz    w0, 0x1803e3d30           ; <+60>


    ...


    // 2. 调用 CFDictionaryCreateCopy


    0x1803e3d2c <+56>:  b      0x1803d5448               ; CFDictionaryCreateCopy

代码注释1，检测当前对象是否是一个OC的可变字典。

很明显，当前对象是一个CF对象，只是能桥接为OC对象，因此检测不成立。

代码注释2，调用CFDictionaryCreateCopy方法进行拷贝。

这个方法拷贝出来的仍是一个__NSCFDictionary对象，其汇编代码如下:




CoreFoundation`CFDictionaryCreateCopy:


    ...


    // 1. 拷贝当前对象


    0x1803d5484 <+60>:  bl     0x1804ec1b8               ; CFBasicHashCreateCopy


    ...


    0x1803d54b0 <+104>: mov    x0, x19


    0x1803d54b4 <+108>: mov    w1, #0x12                 ; =18


    // 2. 设置拷贝出来的对象的 isa 为 __NSCFDictionary


    0x1803d54b8 <+112>: bl     0x18041e80c               ; _CFRuntimeSetInstanceTypeIDAndIsa

3.3 setObject:forKey:

那为什么强转成可变字典，调用setObject:forKey:方法会发生崩溃呢？

下面就来看下setObject:forKey:方法的汇编代码:




CoreFoundation`-[__NSCFDictionary setObject:forKey:]:


     ...


    // 1. 检测当前对象是否是 OC 的可变字典


    0x1803e3968 <+44>:  bl     0x1803d5e88               ; _CFDictionaryIsMutable


    0x1803e396c <+48>:  tbz    w0, #0x0, 0x1803e39ec     ; <+176>


    ...


    0x1803e39ec <+176>: mov    x0, x19


    0x1803e39f0 <+180>: mov    x1, x21


    // 2. 检测失败会执行到这里


    0x1803e39f4 <+184>: bl     0x18053d8ac               ; -[__NSCFDictionary setObject:forKey:].cold.1


    ...

代码注释1，检测当前对象是否是OC的可变字典。

很明显，当前对象是一个CF类型，不是一个OC对象，检测失败。

代码注释2，检测失败后，会指向到这里。

-[__NSCFDictionary setObject:forKey:].cold.1看名字就知道不简单。

它的汇编代码如下:




CoreFoundation`-[__NSCFDictionary setObject:forKey:].cold.1:


    ...


    0x18053d8c0 <+20>: add    x8, x8, #0xeb8            ; NSInternalInconsistencyException


    ...


    0x18053d8d4 <+40>: add    x1, x1, #0x700            ; @"%@: mutating method sent to immutable object"


    ...

从代码上看，正是这个函数抛出了异常。

3.4 isKindOfClass:

__NSCFDictionary字典虽然是一个可变字典，通过了isKindOfClass:方法检测，但是确不能强转着使用。

苹果文档中，关于isKindOfClass:对类簇的讨论，到这里，才变得十分具体:

Be careful when using this method on objects represented by a class cluster. Because of the nature of class clusters, the object you get back may not always be the type you expected. If you call a method that returns a class cluster, the exact type returned by the method is the best indicator of what you can do with that object

原创作者: chaoguo1234 转载于: https://www.cnblogs.com/chaoguo1234/p/18907877
