jchdl - RTL实例 - MOS6502 SoC

https://mp.weixin.qq.com/s/H2UBmZa9fpM6_FM2_MucTQ



实现一个SoC作为顶层模块，包含Cpu、Mem两个子模块，并驱动运行。



参考链接

https://github.com/wjcdx/jchdl/blob/master/src/org/jchdl/model/rtl/example/Mos6502/Soc.java



1.创建Soc.java, 并生成构造方法和logic()方法

略



2. 根据逻辑原理，添加输入输出接口

​​

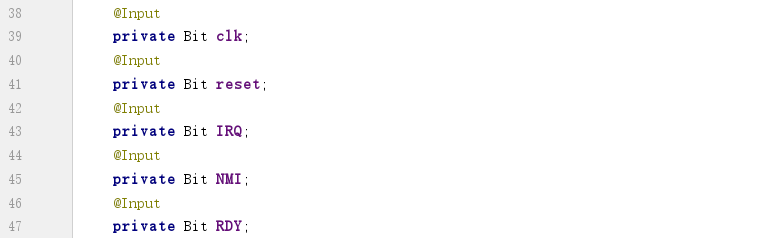

输入输出线作为类成员存在。使用注解标明是input port还是output port。

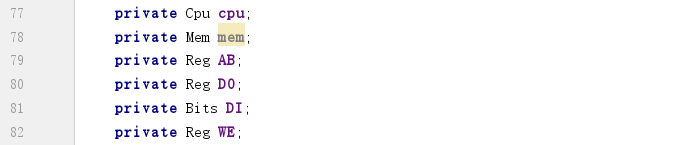

内部模块和信号：

​​

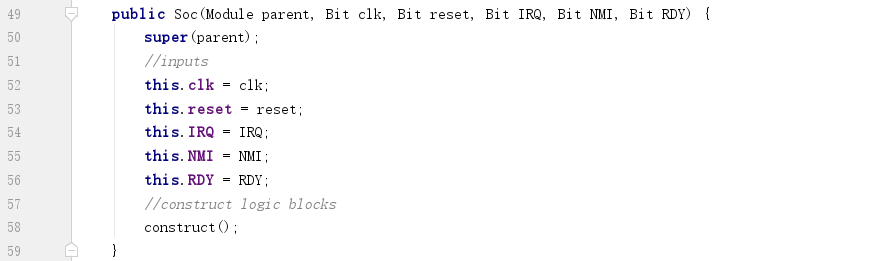

3. 在构造方法中搜集输入输出线并调用construct()方法

​​

首先调用父类即Module类的构造方法，以构建模块hierarchy。

然后逐个把输入输出参数与input/output port对应上。

然后调用construct()方法构造模块（调用一次logic()方法，搜集模块的assign/always代码块、子模块）。

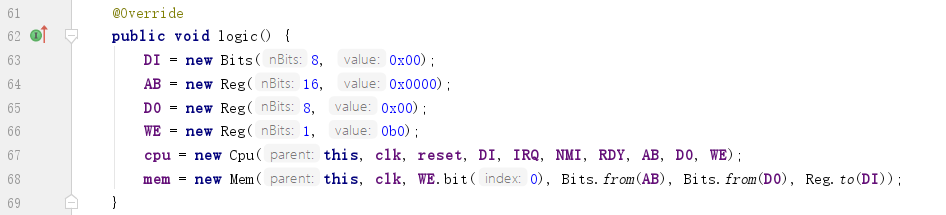

4. 在logic()方法中创建assign/always代码块，以及子模块

​​





5. 创建inst静态方法方便后续使用

略

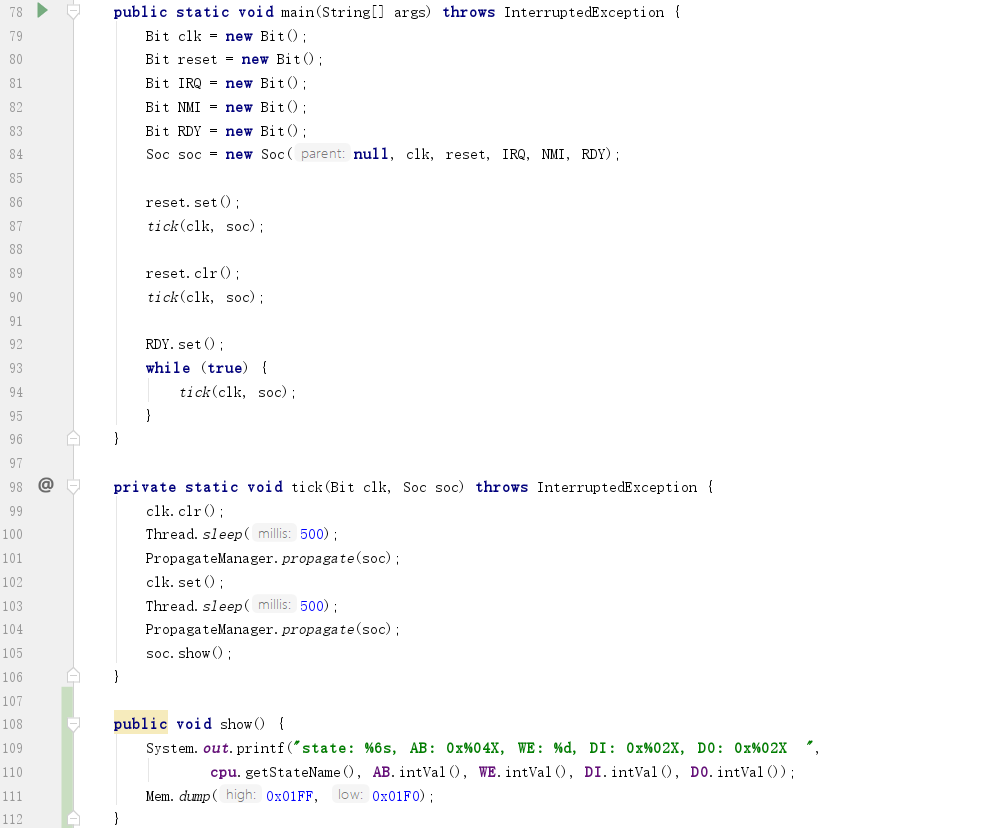

6. 创建main方法执行验证

​​

SoC只需要复位后不停地驱动时钟跳动，CPU的状态机即可运行，从Mem中取得指令，并按照指令执行。

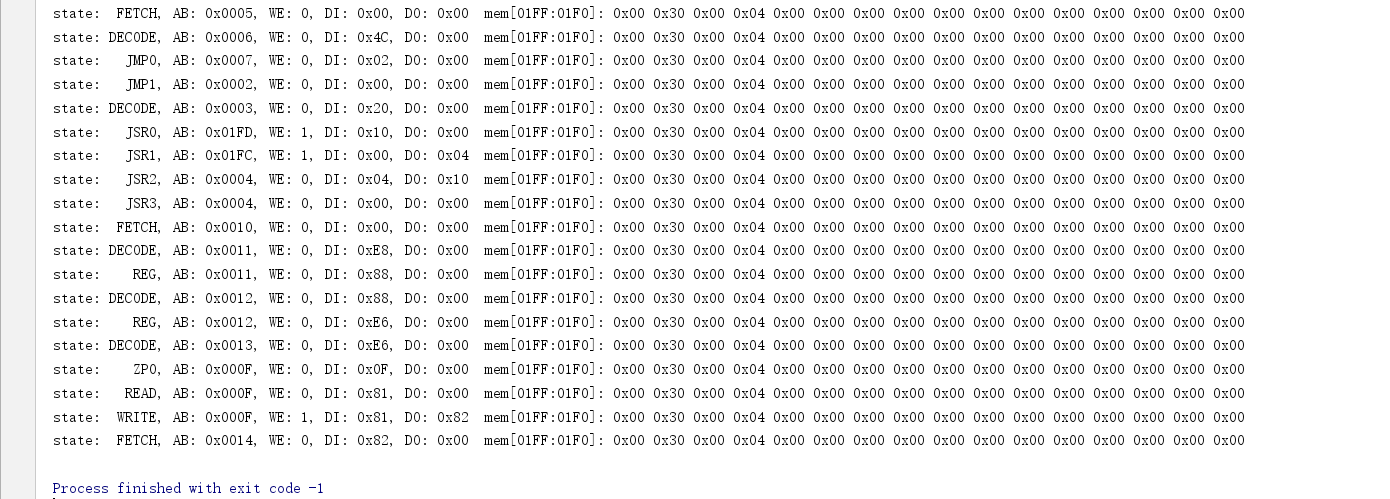

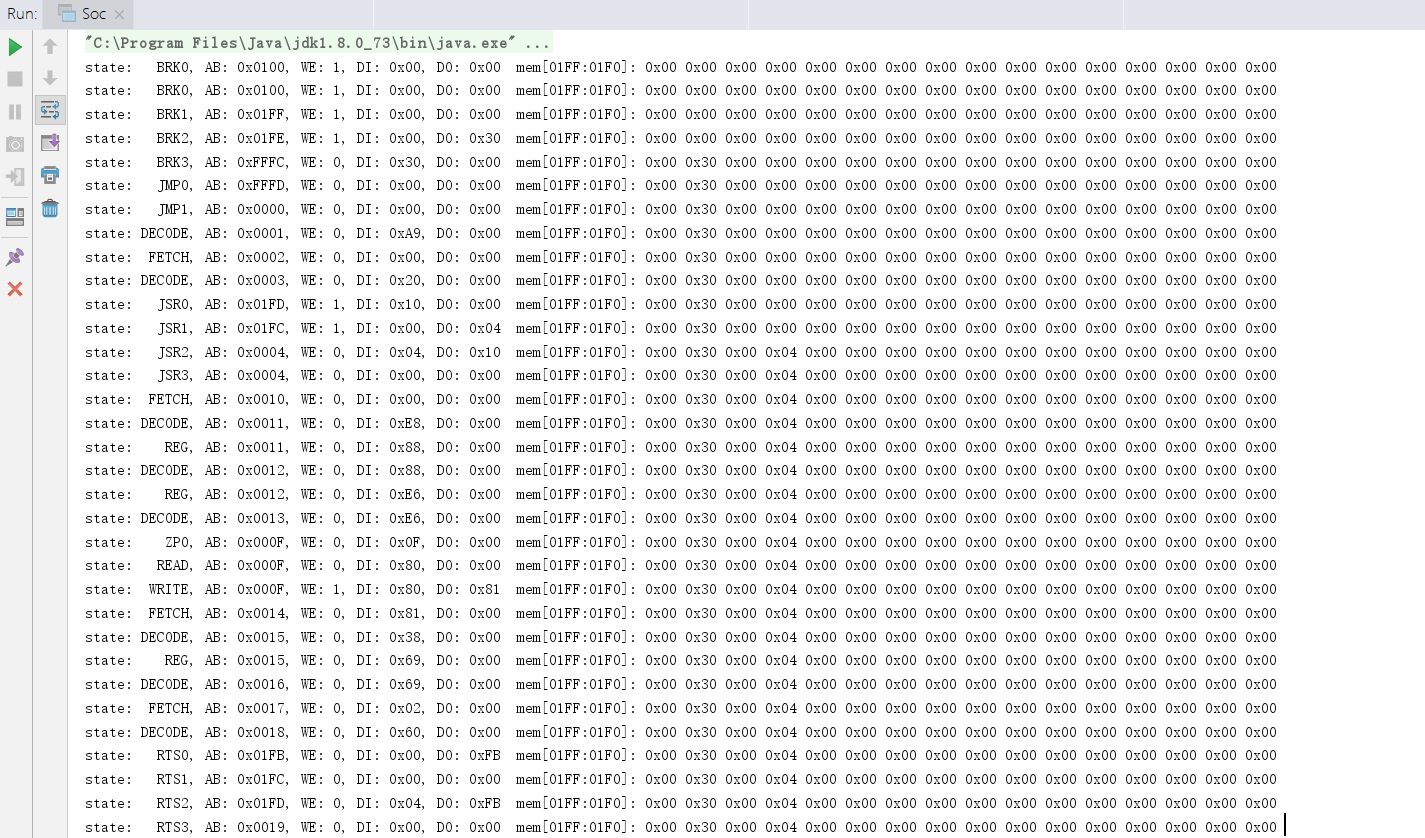

运行结果为：

​​

​​



这是定义在Mem中的一段代码运行时，CPU状态机的变化，以及部分内存值的变化。

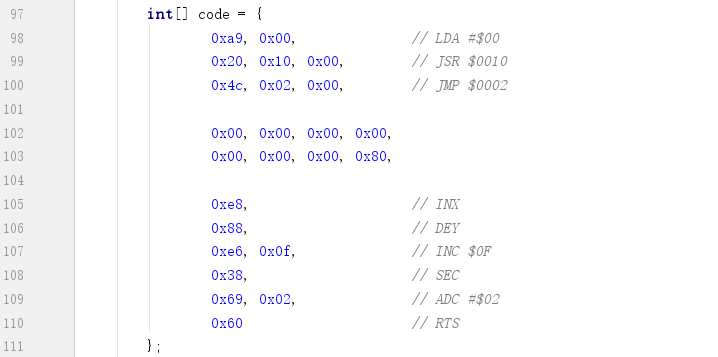

代码如下（可以参考Mem模块）：

​​

这段代码跳到一个子程序$0010（JSR $0010），执行几个指令，然后返回（RTS）。返回之后执行跳转指令（JMP $0002），再一次跳到子程序$0010，如此循环下去。





7. 生成Verilog

生成定制化模块名：

略



调用toVerilog()方法生成Verilog实现。

略



执行结果如下：

略

转载于:https://www.cnblogs.com/wjcdx/p/9978960.html
