前言：
随着新的总线协议不断提高信号速率，如今的PCB 设计人员需要充分理解高速布线的要求并控制PCB 走线的阻抗；对于MIPI 信号来说，PCB 走线不再是简单的连接，而是传输线。
MIPI 属于差分信号（Differential Signal），差分信号的优点在于更好的抗干扰性、更高的速率和更少的信号线连接。
关键词：
线对：指一组差分线，如CLK+和CLK- ， DN1+与DN1-
1 差分阻抗控制：
PCB 走线的关键参数之一是其特性阻抗（即波沿导线传送时电压与电流的比值）。PCB上导线的特性阻抗是衡量高速电路板设计的一个重要指标，高速信号走线的阻抗和器件或信号所要求的特性阻抗必须一致。如阻抗偏差过大或不一致，会使其信号失真，造成不工作或不稳定；所以在高速线路板上的导线阻抗值应控制在某一范围之内，称为“阻抗控制”。
影响PCB 走线阻抗的因素主要有: 走线的宽度、走线之间的间距、导线厚度（铜厚）、绝缘介质的介电常数及厚度、是否有参考平面（地层或电源层）等。这些参数与设计和PCB制作本身都息息相关，所以不仅设计上要做到，在PCB 发包时也需要告诉PCB 厂家哪些是差分线，由厂家在制作时也进行控制。
MIPI 的差分线阻抗控制标准是100 欧姆，误差不能大于±10%。
1.1 PCB 叠层分析：

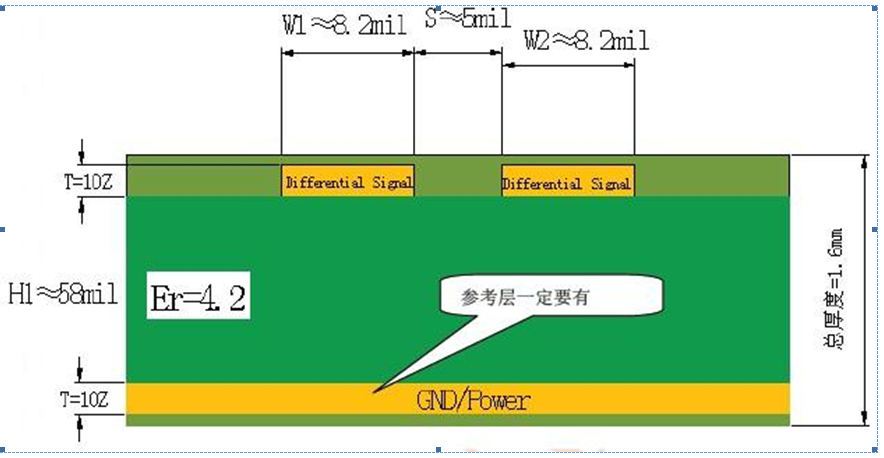

两层板上的MIPI 走线典型的叠层结构如下：
