UE4材质中的TexCoord/TextureCoordinate

TextureCoordinate解决什么问题

在之前的文章中，我们知道材质是按照每个像素计算的。

如果把一张图片，贴到物体表面，那么材质系统如何把图片上的点对应到物体表面呢？

也就是说，材质系统如何知道图片上哪个点对应物体表面上的哪个点呢？

这就是TextureCoordinate起作用了。

TextureCoordinate的含义

在材质节点中，TextureCoordinate缩写为TexCoord。

TextureCoordinate直译过来是纹理坐标。既然是纹理的坐标，那么它作为一个二维向量也就很容易理解了。

默认情况下，TextureCoordinate二维向量的每一个分量，取值范围都是0~1。

坐标(0,0)对应纹理的左上角，坐标(1,1)对应纹理的右下角。

当渲染物体表面时，像素在物体上的坐标，同样按照纹理坐标的计算方式。

比如一个平板，处于中心的点的坐标为(0.5,0.5)，当渲染这个像素时，则取对应纹理的(0.5,0.5)坐标处的像素，直接贴过去。

这样就把纹理对应到物体表面了。

确认TextureCoordinate坐标的取值范围

用材质，最清楚不过了。

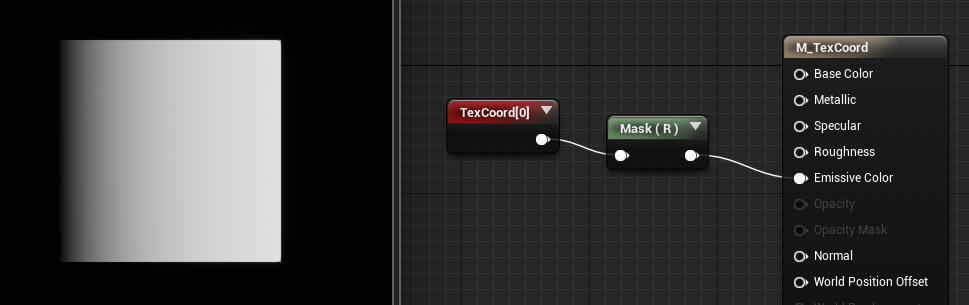

由上面的材质可以看出，TexCoord的第一个分量，也就是Mask(R)，表示横坐标，取值范围为0~1，由左到右。

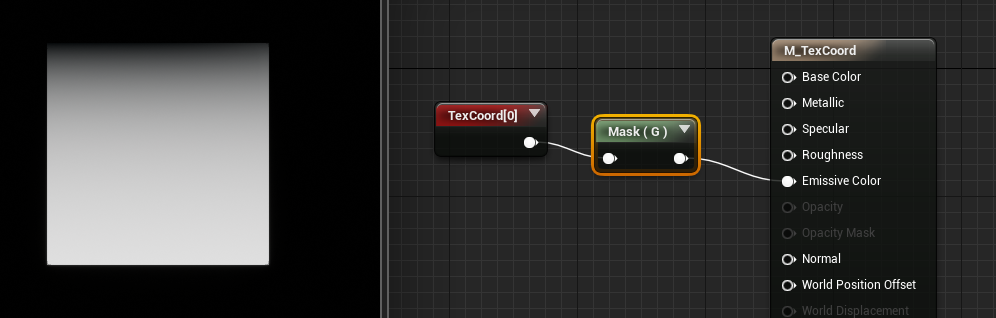

TexCoord的第二个分量，也就是Mask(G)，表示横坐标，取值范围为0~1，由上到下。

友情提示，黑色是0，白色1。

TexCoord的快捷键

TexCoord的快捷键不是T，而是U。应该是来自UV。

---
