PADS设计规则

设置设计规则的时候单位设置为密尔

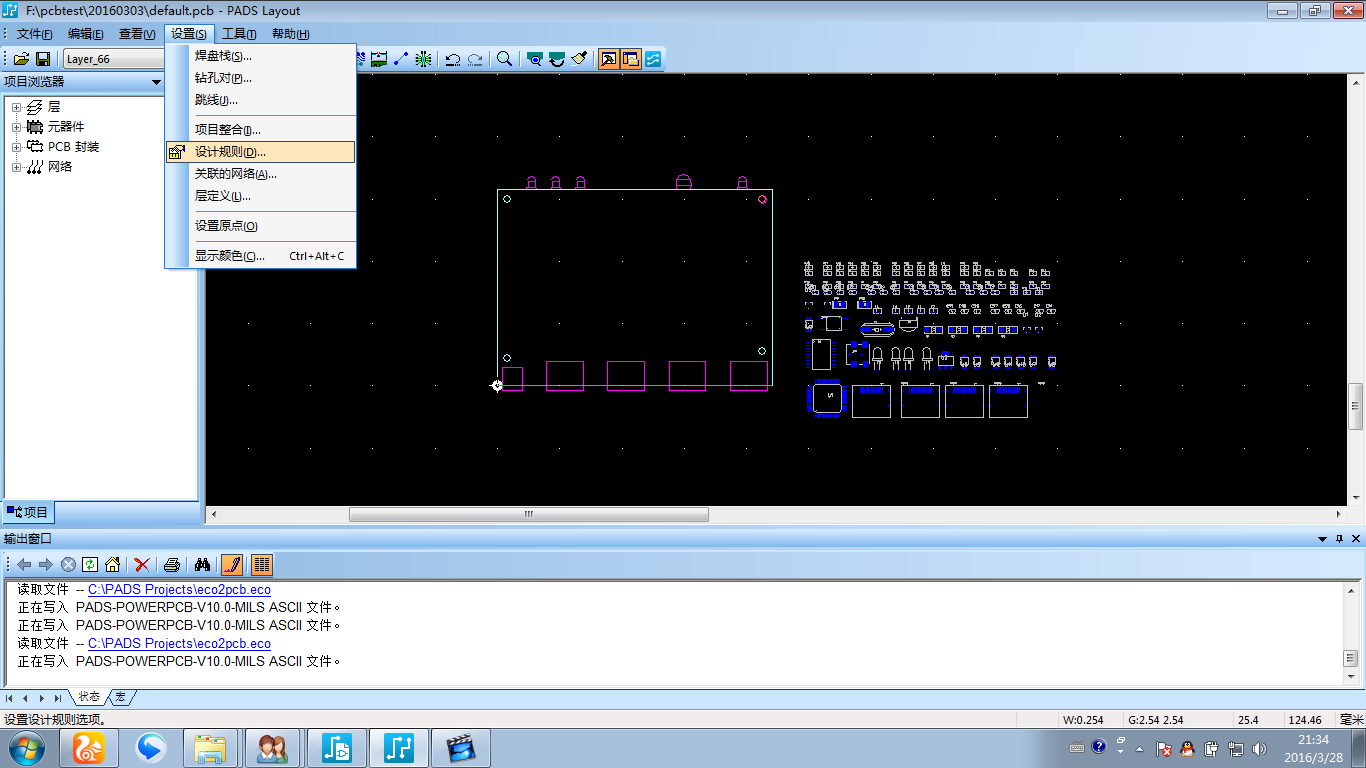

1 在菜单栏中点击设置---设计规则

在弹出的对话框中单击默认然后在在弹出的对话框中选择安全间距，弹出如下对话框

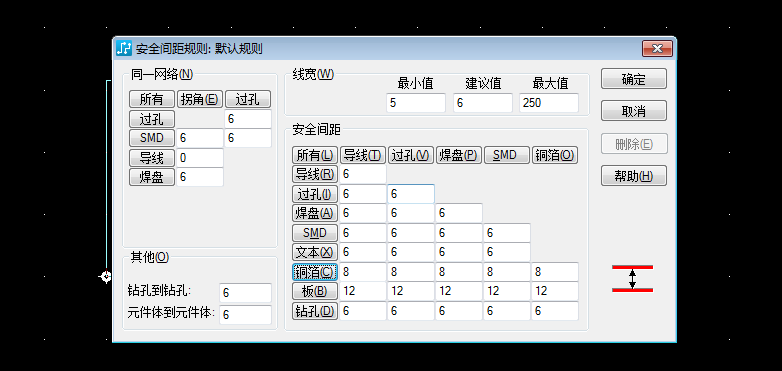

下图为一般设置参考

转载于:https://www.cnblogs.com/xiangxiangyuan/p/5330802.html
