VTP协议与三层交换

三层交换机配置路由和DHCP中继

实验环境：

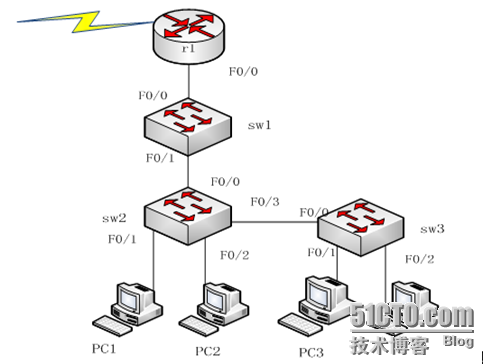

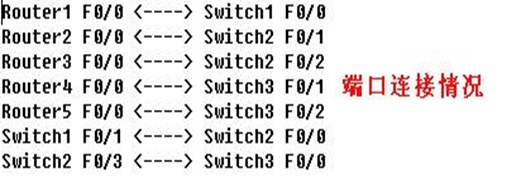

网络拓扑图如下：

（各个PC机在不同的VLAN中）

实验步骤：

在三层交换机上开启路由功能及路由接口：

给三层交换机外接口配置IP地址：

配置内网网关：

给路由器接口配置IP地址：

将三层交换机的F0/1设为中继：

将SW2的F0/0和F0/3设为中继：

将SW3的F0/0设为中继：

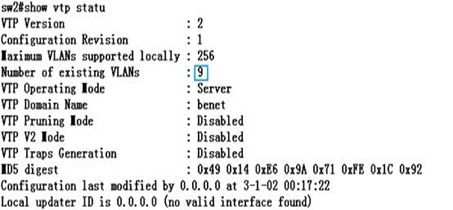

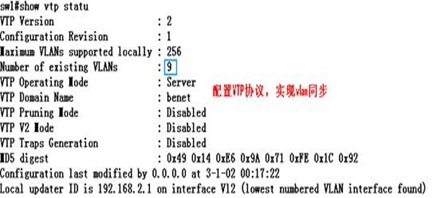

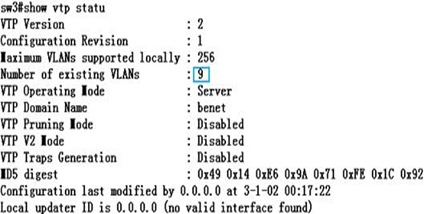

配置VTP协议，实现VLAN同步：

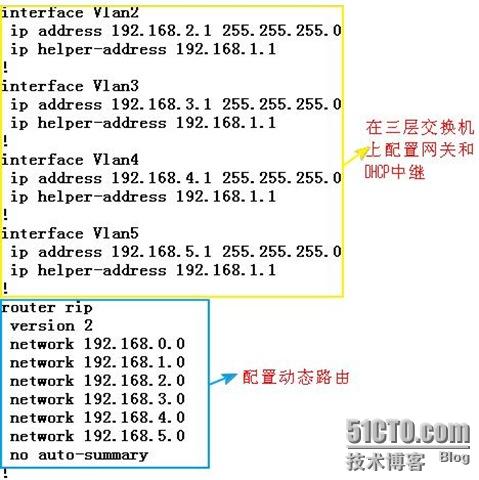

在三层交换机上配置DHCP中继并宣告动态路由：

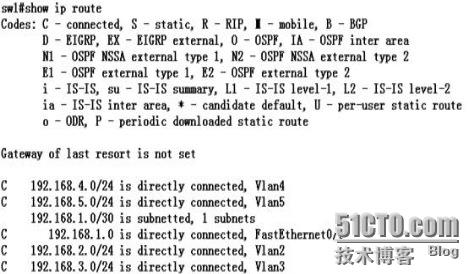

三层交换机上的路由条目：（“c”为直连路由）

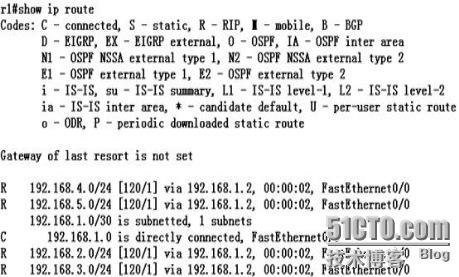

R1上的路由条目（“R”为rip路由条目“C”为直连）：

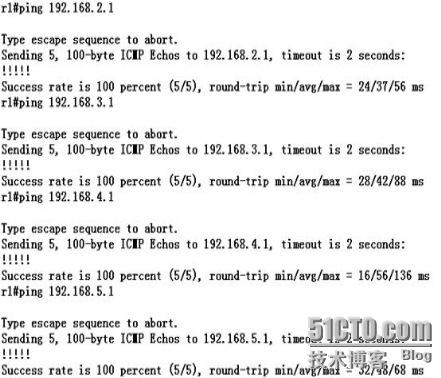

实现全网互通：

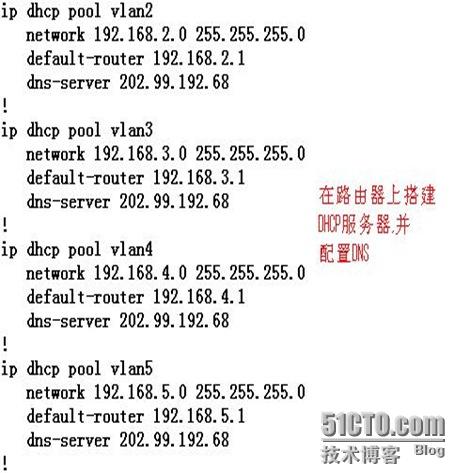

在R1上搭建DHCP服务器：

各个PC机获取IP地址如下：

完……
