本文介绍如何通过配置三层交换机实现不同VLAN间的互相访问，并完成VTP及Trunk配置，模拟ISP网络服务提供商场景，确保内外网络能够顺利通信。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

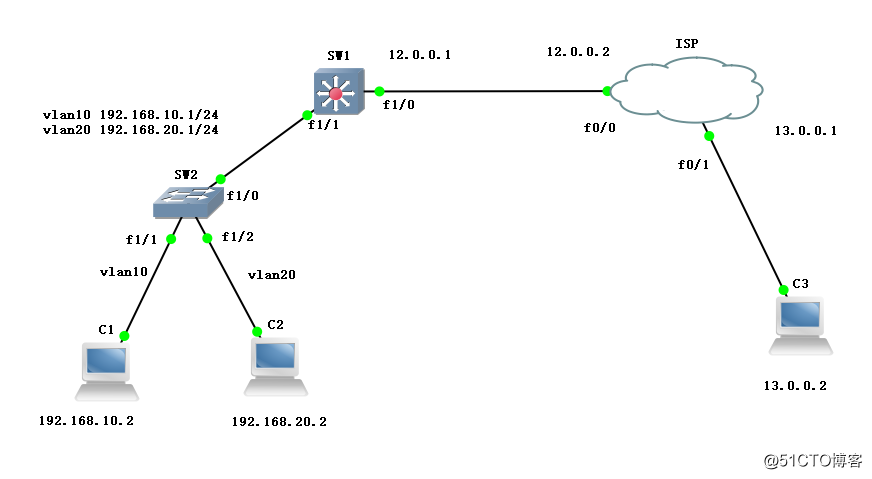

三层交换机具备路由功能，所以两个vlan之间可以相互访问，每一个vlan虚拟接口就是该网段的网关。下面将以下图为例，完成三层交换机的配置，并完成vtp和trunk配置，模拟ISP网络服务提供商，实现内外网络互通。
三层交换&VTP&TRUNK
三层交换&VTP&TRUNK
三层交换&VTP&TRUNK
三层交换&VTP&TRUNK
![](https://s1.51cto.com/images/blog/201804/26/c6c164f7693ba31b0c0f0b7fa163a745.png?x-oss-process=image/watermark,size_16,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_90,type_ZmFuZ3poZW5naGVpdGk
三层交换&VTP&TRUNK
三层交换&VTP&TRUNK

转载于:https://blog.51cto.com/13659253/2107973
