NX界面中获取线、面、体、特征的tag值

最新推荐文章于 2024-07-03 21:30:00 发布
最新推荐文章于 2024-07-03 21:30:00 发布
阅读量1.8k 收藏 4
点赞数
CC 4.0 BY-SA版权
文章标签： ui c#
原文链接：http://www.cnblogs.com/design-by-zam/p/10523178.html
本文介绍如何调出并使用调试模块，包括设置快捷键Ctrl+Y打开移刀菜单，以及如何获取构建的圆柱体的body tag值。通过选择Bodies并选中圆柱体，可以在顶部看到其详细信息。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

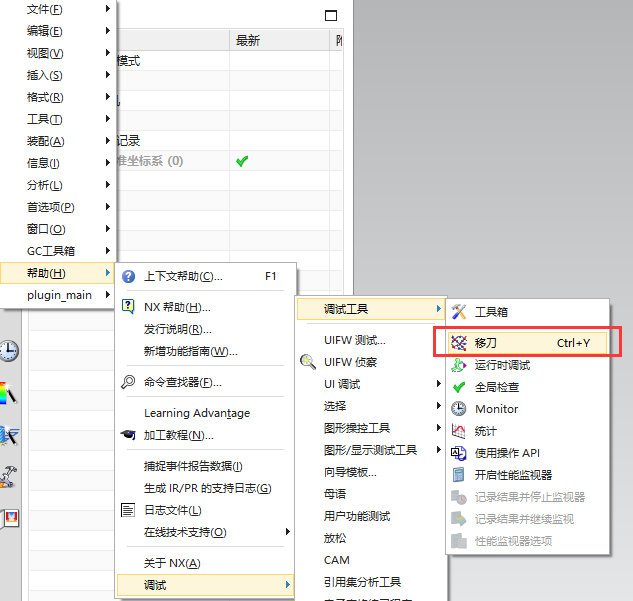

调出调试模块后，便可以使用调试中的功能，点击移刀菜单（我设置了快捷键Ctrl+Y）。

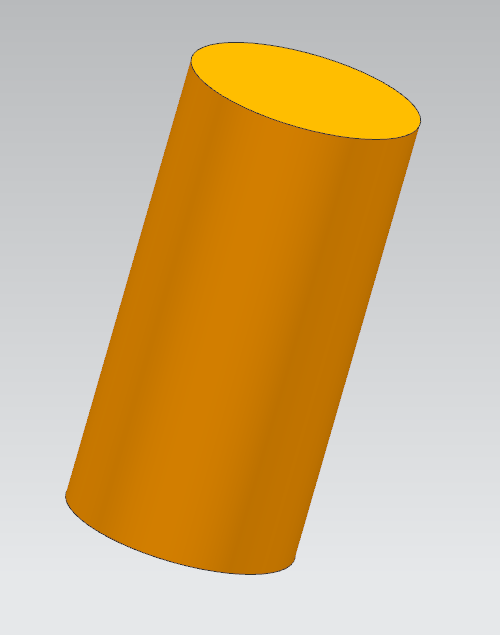

随意构建一个圆柱体。

假设获得该圆柱体的body的tag值，选择Bodies，选择圆柱体，在顶部便展示出该Bodies的信息，该圆柱体的tag值为41249。



转载于:https://www.cnblogs.com/design-by-zam/p/10523178.html
