原标题：FPGA入门--七段数码管显示

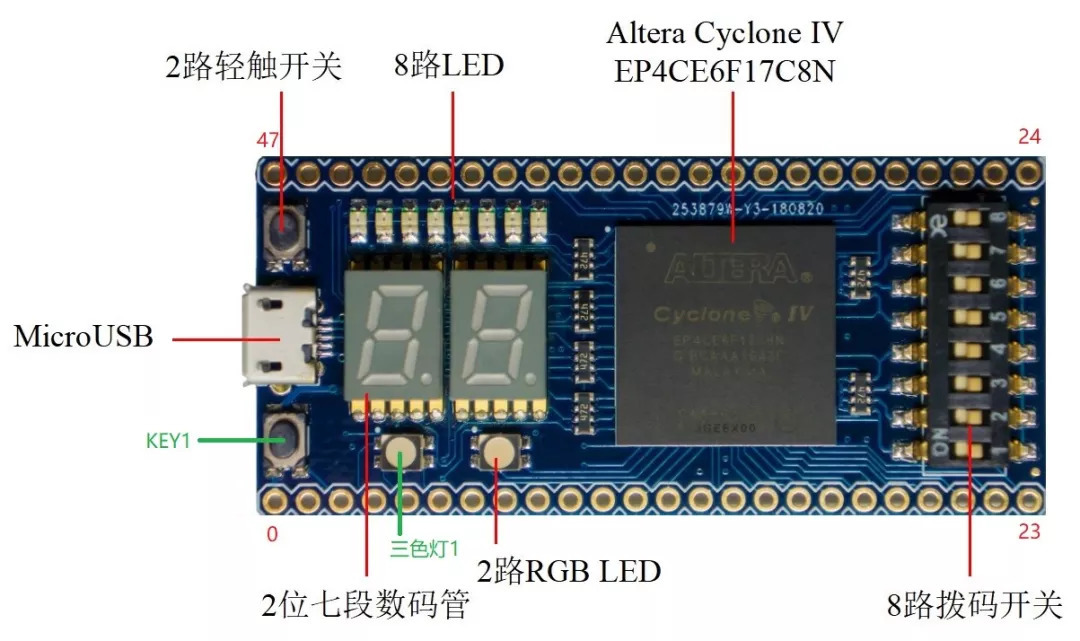

本教程将教给大家如何使用北邮版FPGA开发板上的2个七段数码管。

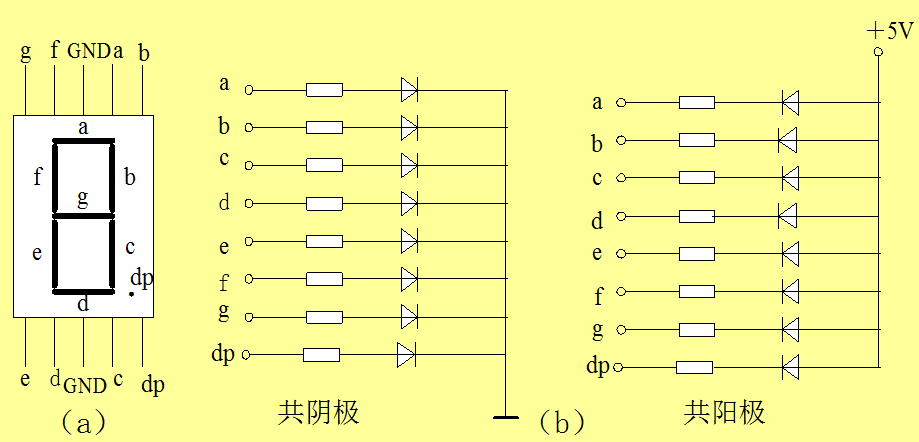

七段数码管是电子设计中常用的一种LED显示器，可以显示数字0-9，以及一些其他符号，七段数码管根据内部发光二极管的连接方式，可以分为共阴极和共阳极两种。

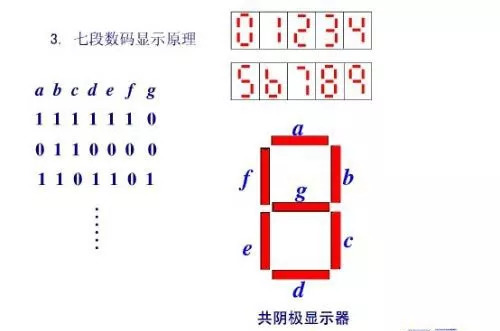

七段数码管中，七个LED的编号顺序是固定的，如下图所示，点亮LED的位置不同，显示的符号也就不同。

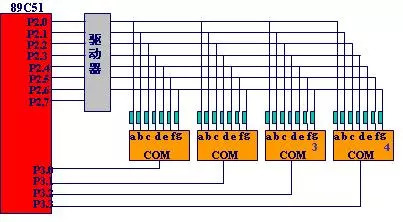

在实际应用中，从节约端口数量、降低成本等角度考虑，经常将多个七段数码管并联，采用动态扫描的方式，通过位选信号控制各个七段数码管轮流点亮，利用人眼视觉暂留现象，实现多个七段数码管同时显示信息的效果。


七段数码管的动态扫描，用单片通过C语言编程时比较复杂，但
