VHDL分频器的功能仿真（Quartus II 9.1）

library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;

entity fenpin is
	port(
			clk:in std_logic;
			q:out std_logic
			);
	end;
architecture b1 of fenpin is
	signal q1,q2:std_logic;
	signal count:std_logic_vector(7 downto 0);
	begin
		process(clk)
			begin
				if (clk'event and clk='1')then
					if(count ="01100011")then
						count <= (others => '0');
						q1 <= not q1;
					else count<=count+1;
					end if;
				end if;
			end process;
			q <= q1;
	end;

　　代码类型竟然没有VHDL。。。

　　上边的代码就是一个分频器，200分频，时序仿真始终没结果，换成功能仿真就好了

外部时钟等等这里就不提了，直接说解决方案

解决方案1：

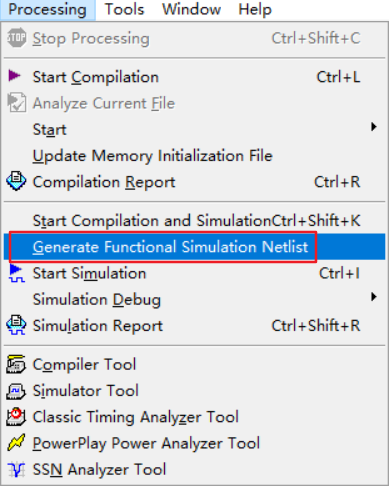

首先Generate Functional Simulation Netlist,生成功能仿真的网格

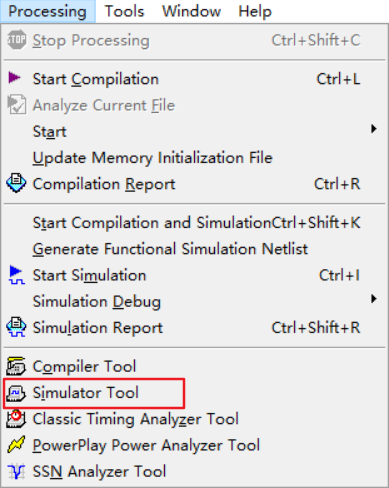

然后选择Simlation Tool

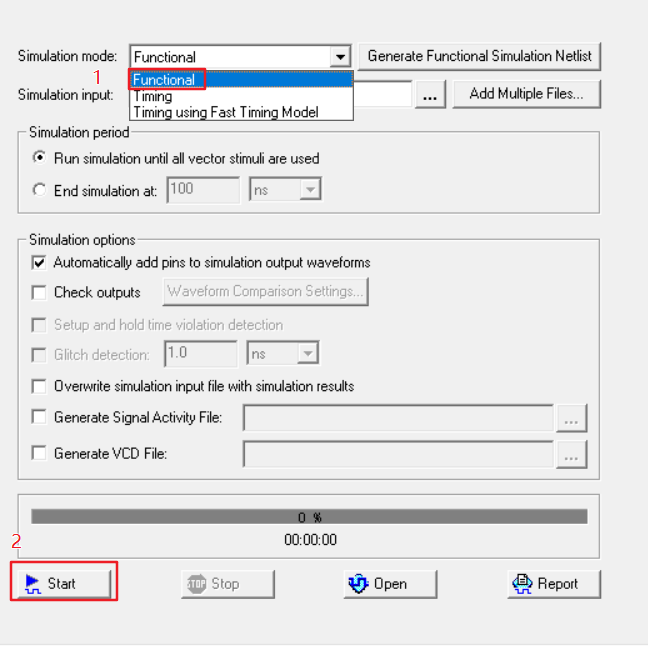

选择Functional ，然后点击START

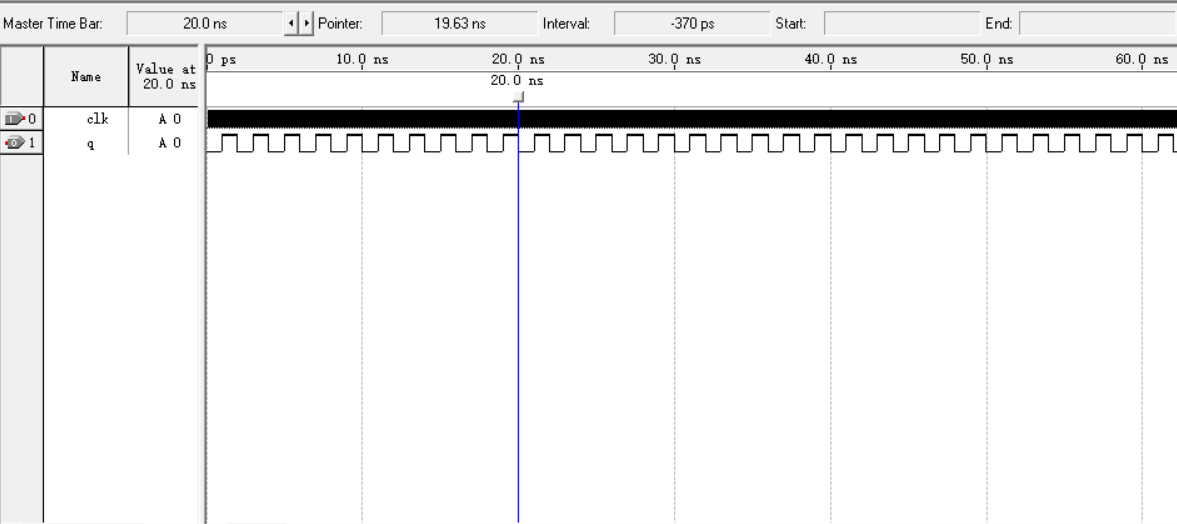

然后就有结果了





 方法2：

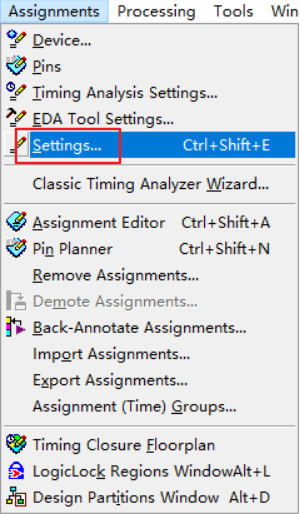

Assignments -- setttings

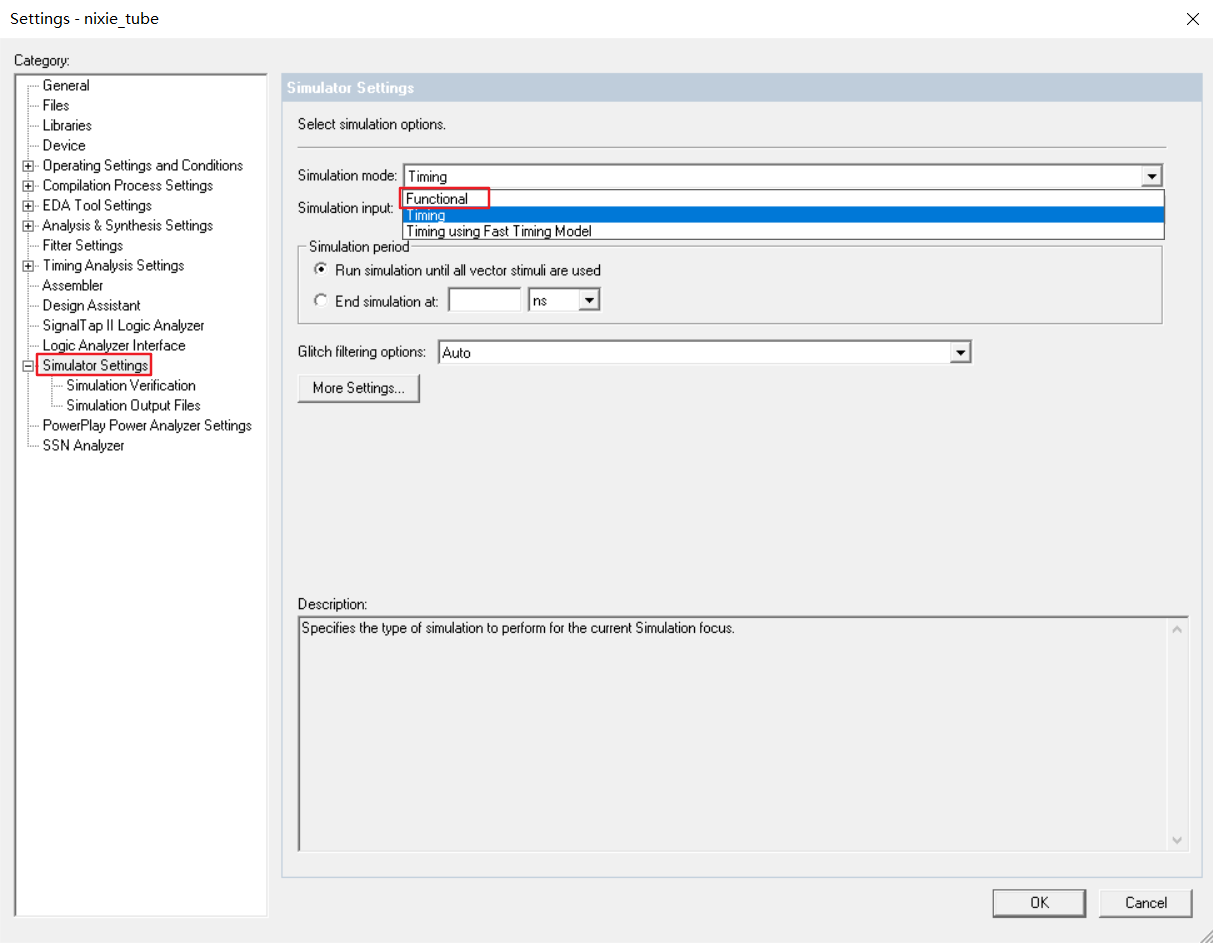

simulation settings -- functional

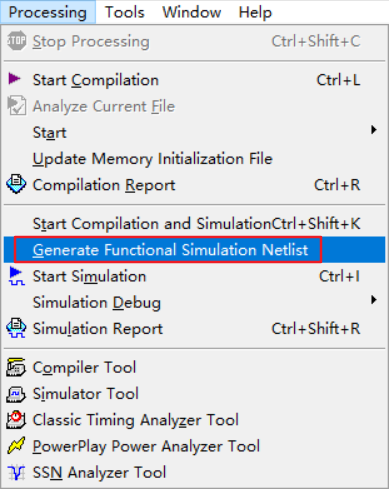

processing -- Generate Functional Simulation Netlist

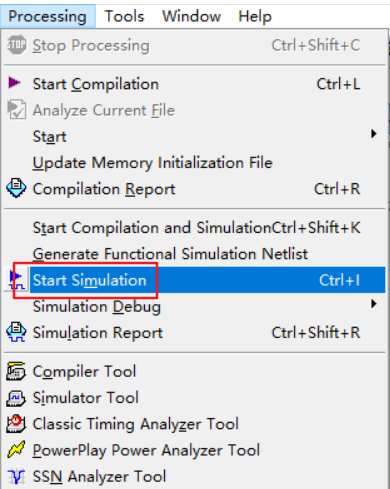

start simulation

然后就OK了
