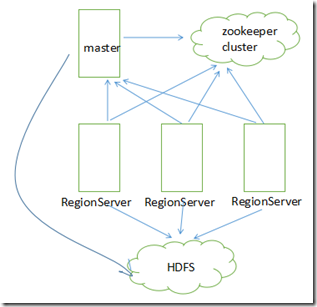

2.7 HBase架构深入剖析

一、

1、client

整个HBase集群的访问入口；

使用HBase RPC机制与HMaster和HRegionServer进行通信；

与HMaster进行通信进行管理类操作；

与HRegionServer进行数据读写类操作；

包含访问HBase的接口，并维护cache来加快对HBase的访问

2、zookeeper

保证任何时候，集群中只有一个HMaster；

存贮所有HRegion的寻入口；

实时监控HRegion Server的上线和下线信息，并实时通知给HMaster；

存储HBase的schema和table元数据；

Zookeeper Quorum存储-ROOT-表地址、HMaster地址。

3、master

>HMaster没有单点问题，HBase中以启动多个HMaster，通过Zookeeper的Master Election机制保证总有一个Master在运行主要负责Table和Region的管理工作。

>管理用户对table的增删改查操作；

>管理HRegionServer的负载均衡，调整Region分布；

>Region Split后，负责新Region的分布；

>在HRegionServer停机后，负责失效HRegionServer上Region迁移工作

4、HRegion Server

维护HRegion，处理对这些HRegion的IO请求，向HDFS文件系统中读写数据；

负责切分在运行过程中变得过大的HRegion。

Client访问hbase上数据的过程并不需要master参与（寻址访问Zookeeper和HRegion Server，数据读写访问HRegione Server），
HMaster仅仅维护者table和Region的元数据信息，负载很低。

5、HBase & zookeeper

◆HBase 依赖ZooKeeper；

◆默认情况下，HBase管理ZooKeeper实例，比如，启动或者停止ZooKeeper；

◆HMaster与HRegionServers启动时会向ZooKeeper注册；

◆Zookeeper的引入使得HMaster不再是单点故障。
