ISE14.7生成.bit文件和mcs文件



1、FPGA bit文件加载步骤(加载到FPGA的RAM中，用于在线调试，掉电丢失)

第一步：选择Tools->IMPCAT->选择OK；

第二步：双击Boundary Scan->Right click to Add Device or initialize JATG Chain-> initialize Chain

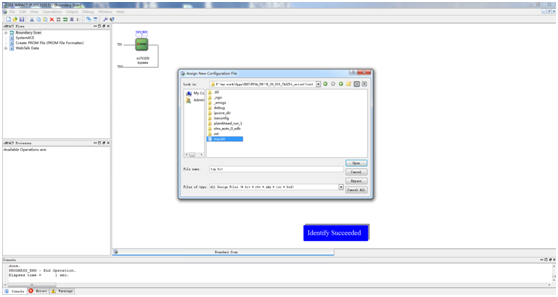

第三步：选择需要下载的.bit文件，如下图所示

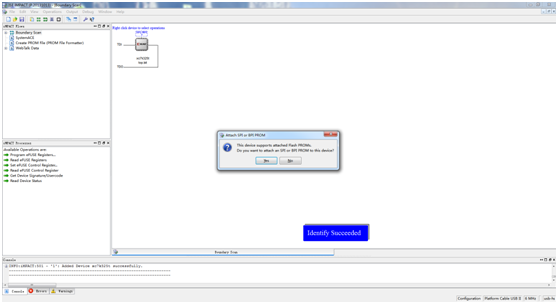

第四步：打开.bit文件，弹出Attach SPI or BPI PROM，选择NO。

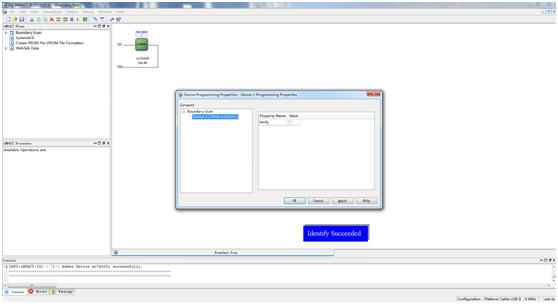

第五步：选择device，点击OK。

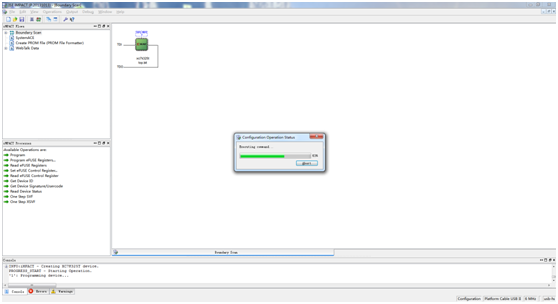

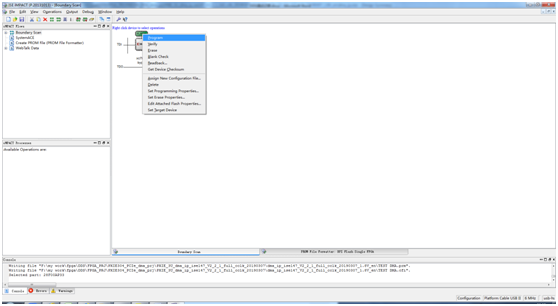

第六步：右击FPGA，点击pragram开始下载.bit程序

2、FPGA MCS文件加载步骤(加载到FLASH中，掉电不丢失，加载完之后需要重启)

（1）MCS文件的生成

第一步：选择Tools->IMPCAT->选择OK；

第二步：双击Boundary Scan->Right click to Add Device or initialize JATG Chain-> initialize Chain

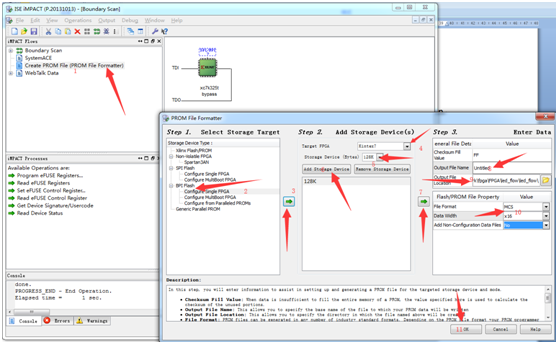

第三步：双击打开Creat PROM File->BPI Flash->Configure single FPGA->点击绿色箭头添加->

Target FPGA为Kintex7->Storage Device为128M->Add Storage Device->点击绿色箭头添加->

output file name自己随便命名->output file location为生成MCS的存储位置->File Fomat为MCS->

Data Width为16位->点击OK。如下图所示：

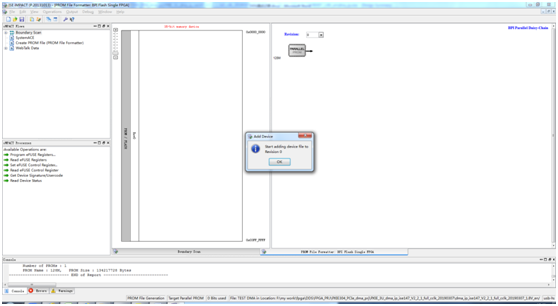

第三步：OK->Start adding device file to Revison 0?->OK。

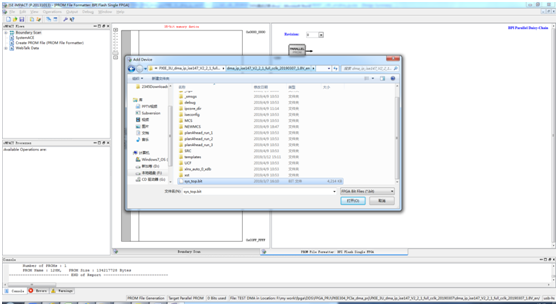

第四步：点击OK，弹出选择.bit文件，完成选择后，点击打开。

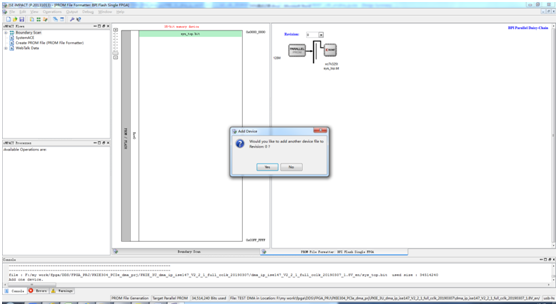

第五步：打开选择的.bit文件，并打开，弹出Would you like to add another device file to Revision 0?选择NO。

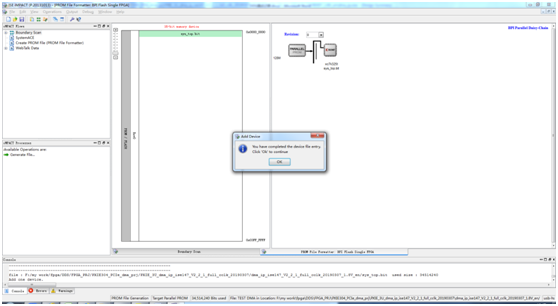

第六步：点击NO后弹出you have completed the device file entry，click ok to continue->OK。

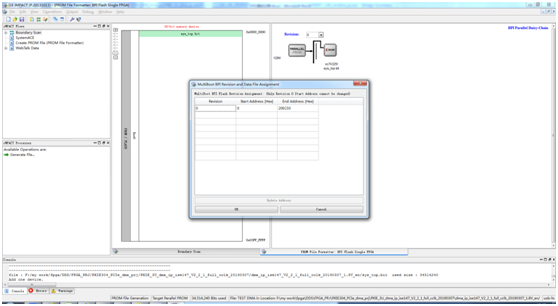

第七步：点击OK后弹出如下对话框，继续点击OK。

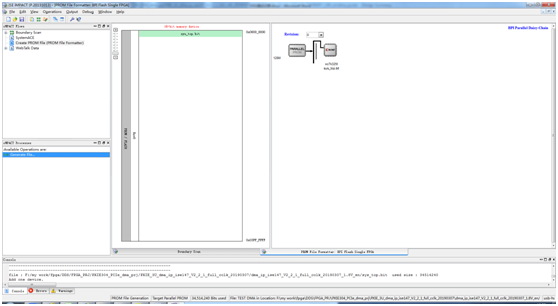

第八步：双击Generate File，文件生成后，选中PROM。

至此MCS文件生成完成。

（2）MCS文件下载

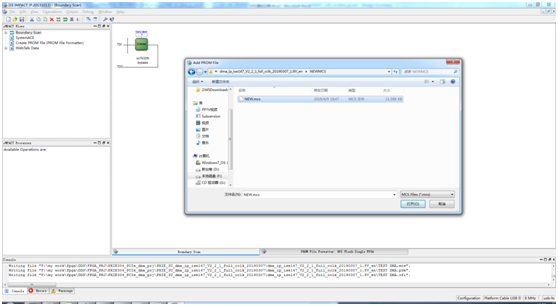

第一步：右击SPI/BPI->Add SPI/BPI flash->选择生成的MCS文件并打开。

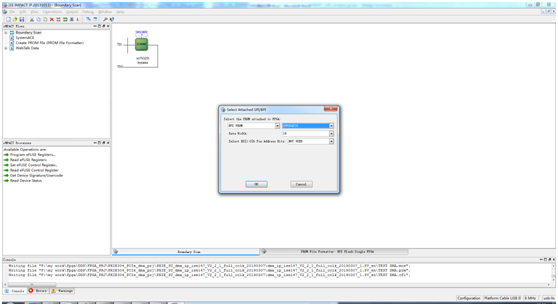

第二步：选择BPI PROM->flash型号为28F00AP33->data width为16->OK。

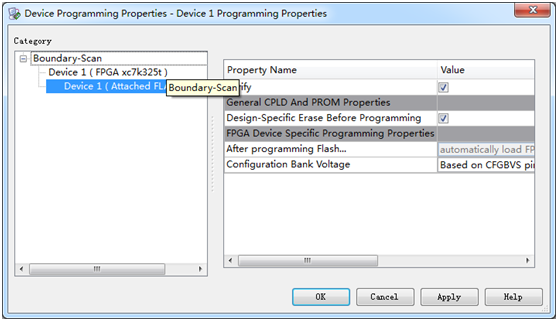

第三步：右击flash->program->OK。

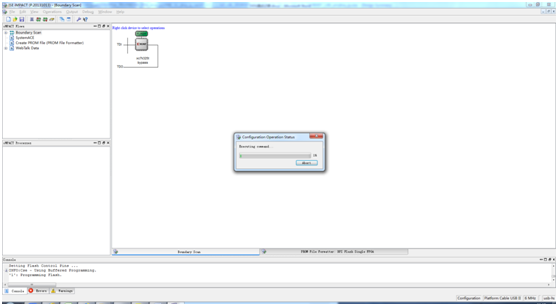

第四步：开始向FPGA中下载程序，程序下载完成后弹出succeed
