ZYNQ原理图中添加RTL设计模块

最新推荐文章于 2024-11-27 21:49:03 发布
最新推荐文章于 2024-11-27 21:49:03 发布
阅读量378 收藏
点赞数
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/kingstacker/p/10768138.html
本文详细介绍了如何将已有的RTL模块添加到原理图中的步骤。主要包括：将文件添加到设计中；通过右键菜单将文件加入blockdesign；最后进行必要的连线操作。此过程简洁明了，适合初学者快速上手。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

前言

已有的RTL模块怎么添加到原理图中？

流程

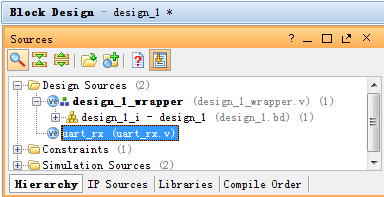

（1）添加文件到设计中。

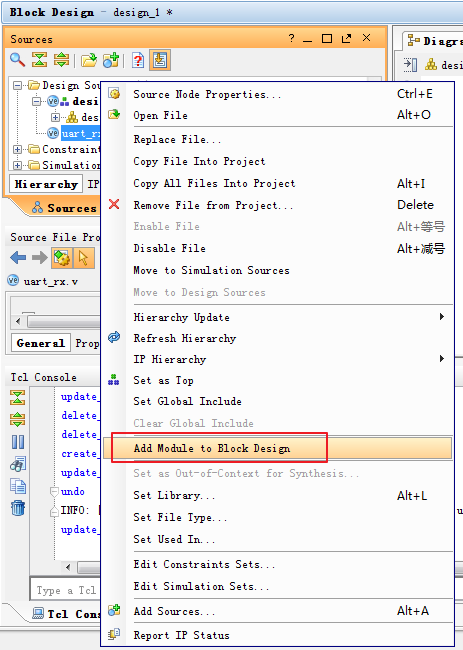

（2）右键文件添加到block design中。

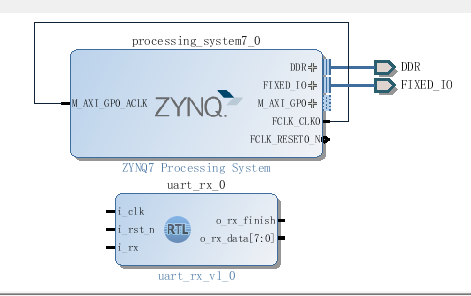

（3）连线即可。



以上。
