Toon

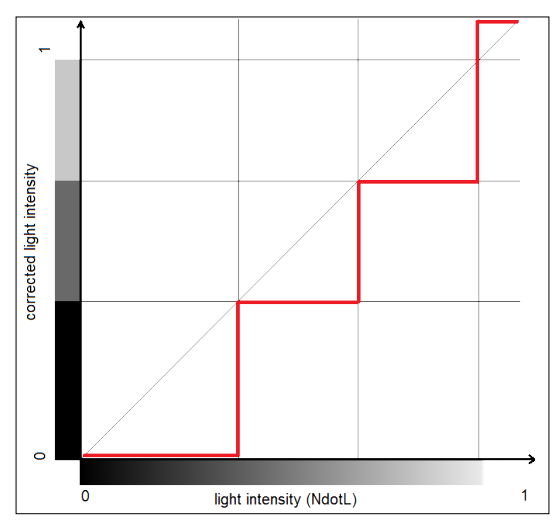

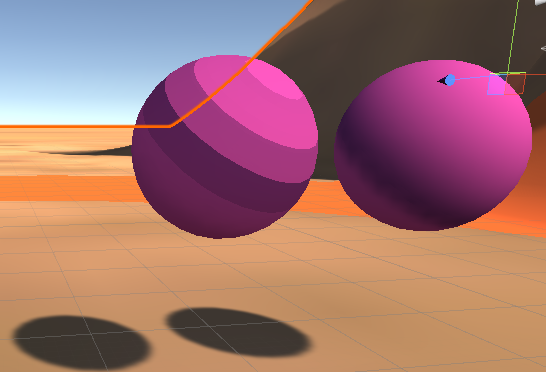

1. 　表面没有均匀的阴影。为了达到这个效果，我们需要一个斜坡图。其目的是将朗伯光强度NdotL重新映射到另一个值。使用没有渐变的渐变映射，我们可以强制照明逐步渲染。下图显示了如何使用斜坡图来校正光强度：根据与光照方向的夹角去采样RampTex,来让光照呈现阶梯状的变化

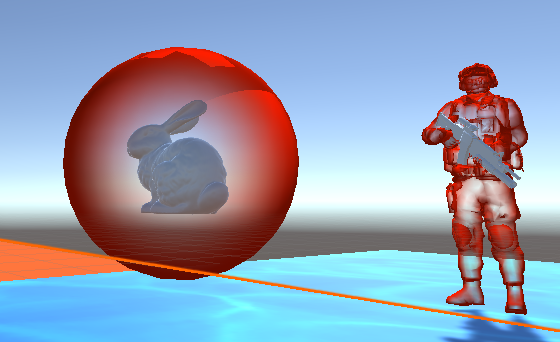

Sil'hou'ette 边缘颜色强烈，中间透明，有未来感。

　　主要思想是viewDir与WorldNormal之间的夹角，夹角越大，颜色越浓。使用alpha:fade

 1  Tags
 2         {
 3             "Queue"="Transparent"
 4             "IgnoreProjector"="True"
 5             "RenderType"="Transparent"
 6         }
 7         LOD 200
 8
 9         Cull Off
10         CGPROGRAM
11
12         #pragma surface surf Lambert alpha:fade nolighting
13 void surf(Input IN, inout SurfaceOutput o) {
14             float4 c = tex2D(_MainTex, IN.uv_MainTex) * _Color;
15             o.Albedo = c.rgb;
16
17             float border = 1 - (abs(dot(IN.viewDir, IN.worldNormal)));
18             float alpha = (border * (1 - _DotProduct));
19             o.Alpha = c.a * alpha;
20         }
