本文介绍了如何在STM32上实现一个Python解释器，用于解析并绘制函数图形。通过Pycharm编写了semanticfunc.py，它接收语法分析器的语法树作为输入，输出为绘制的图像。文章展示了多个测试程序，包括不同函数轨迹的绘制，如直线、圆弧和复合函数图形。解释器实现了语义分析，包括坐标变换、比例、旋转和平移等功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

背景

编译原理上机实现一个对函数绘图语言的解释器 - 用除C外的不同种语言实现

设计思路：

将语法分析器并入绘图功能

继承语法分析器覆盖重写

用Pycharm写了一个.py文件：

semanticfunc.py

输入流是语法分析器得到的语法树，输出流是绘制的图像

测试文本序列：

//----------------测试程序1：分别测试------------------------

ORIGIN IS (100,300); // Sets the offset of the origin

ROT IS 0; // Set rotation Angle.

SCALE IS (1,1); // Set the abscissa and ordinate scale.

FOR T FROM 0 TO 200 STEP 1 DRAW (T,0); // The trajectory of the x-coordinate.

FOR T FROM 0 TO 150 STEP 1 DRAW (0,-T); // The trajectory of the y-coordinate.

FOR T FROM 0 TO 120 STEP 1 DRAW (T,-T); // The trajectory of the function f[t]=t.

FOR T FROM 0 TO 2*PI STEP PI/50 DRAW(COS(T),SIN(T));

//---------测试程序2----------

ORIGIN IS (20, 200);

ROT IS 0;

SCALE IS (40, 40);

FOR T FROM 0 TO 2*PI STEP PI/50 DRAW (T, -SIN(T));

ORIGIN IS (20, 240);

FOR T FROM 0 TO 2*PI STEP PI/50 DRAW (T, -SIN(T));

ORIGIN IS (20, 280);

FOR T FROM 0 TO 2*PI STEP PI/50 DRAW (T, -SIN(T));

//-----------------测试程序3--------------

ORIGIN IS (380, 240);

SCALE IS (80, 80/3);

ROT IS PI/2+0*PI/3 ;

FOR T FROM -PI TO PI STEP PI/50 DRAW (COS(T), SIN(T));

ROT IS PI/2+2*PI/3;

FOR T FROM -PI TO PI STEP PI/50 DRAW (COS(T), SIN(T));

ROT IS PI/2-2*PI/3;

FOR T FROM -PI TO PI STEP PI/50 DRAW (COS(T), SIN(T));

//-------------------测试程序4-------------

ORIGIN IS(580, 240);

SCALE IS (80, 80);

ROT IS 0;

FOR T FROM 0 TO 2*PI STEP PI/50 DRAW(COS(T),SIN(T));

FOR T FROM 0 TO PI*20 STEP PI/50 DRAW((1-1/(10/7))*COS(T)+1/(10/7)*COS(-T*((10/7)-1)),(1-1/(10/7))*SIN(T)+1/(10/7)*SIN(-T*((10/7)-1)));

//-------------------测试程序5------------

//------------ 函数复杂度图形：-----------

ROT IS 0;-- 不旋转

ORIGIN IS (50, 400);-- 设置新原点(距系统默认原点的偏移量)

SCALE IS (2,1);-- 设置比例

FOR T FROM 0 TO 300 STEP 1 DRAW (T,0);-- 横坐标

FOR T FROM 0 TO 300 STEP 1 DRAW (0,-T);-- 纵坐标

SCALE IS (2,1);-- 设置比例

FOR T FROM 0 TO 300 STEP 1 DRAW (T,-T);-- 函数F(T)=T的轨迹

SCALE IS (2,0.1);-- 设置比例

FOR T FROM 0 TO 55 STEP 1 DRAW (T,-T*T);-- 函数F(T)=T*T的轨迹

SCALE IS (10,5);-- 设置比例

FOR T FROM 0 TO 60 STEP 1 DRAW (T,-SQRT(T));-- 函数F(T)=SQRT(T)的轨迹

SCALE IS (20,0.1);-- 设置比例

FOR T FROM 0 TO 8 STEP 0.1 DRAW (T,-EXP(T));-- 函数F(T)=EXP(T)的轨迹

SCALE IS (2,20);-- 设置比例

FOR T FROM 0 TO 300 STEP 1 DRAW (T,-LN(T));-- 函数F(T)=LN(T)的轨迹

Step 1 ：semanticfunc.py - 继承语法分析器并入绘制功能

#!/usr/bin/env python

# encoding: utf-8

'''

@author: 黄龙士

@contact: iym070010@163.com

@software: xxxxxxx

@file: semanticfunc.py.py

@time: 2019/11/30 10:47

@desc:

'''

import parserfunc as pf

import scannerclass as sc

import numpy as np

import turtle

import sys

import matplotlib

import matplotlib.pyplot as plt

class semantic(pf.Parsef):

def initPaint(self): # 初始化画布

self.fig = plt.figure()

self.ax = self.fig.add_subplot(111)

def Errmsg(self): #出错处理

sys.exit(1)

def CalcCoord(self,x,y): # 计算点坐标即比例旋转平移变换 x,y都是二元组

x = x * self.Scale_x

y = y * self.Scale_y ## 进行比例变换

tmp_x = x * np.cos(self.Rot_angle) + y * np.sin(self.Rot_angle)

y = y * np.cos(self.Rot_angle) - x * np.sin(self.Rot_angle)

x= tmp_x ## 旋转变换

x = x + self.Origin_x

y = y + self.Origin_y ## 进行平移变换

return x,y

def DrawLoop(self):

x,y = self.CalcCoord(self.x_ptr,self.y_ptr)

self.ax.scatter(x,y)

def Statement(self): ## 重写statement ，让每次ForStatement执行完毕后画图

self.enter("Statement")

if self.token.type == sc.Token_Type.ORIGIN:

self.OriginStatement()

elif self.token.type == sc.Token_Type.SCALE:

self.ScaleStatement()

elif self.token.type == sc.Token_Type.ROT:

self.RotStatement()

elif self.token.type == sc.Token_Type.FOR:

self.ForStatement()

self.DrawLoop()

# elif self.token.type == sc.Token_Type.CONST_ID or self.token.type == sc.Token_Type.L_BRACKET or \

# self.Expression()

else: self.SyntaxError(2)

self.back("Statement")

# 绘图语言解释器入口(与主程序的外部接口)

def Parser(self): # 语法分析器的入口

self.enter("Parser")

if (self.scanner.fp == None): # 初始化词法分析器

print("Open Source File Error !\n")

else:

self.FetchToken() # 获取第一个记号

self.Program() # 递归下降分析

plt.show()

self.scanner.CloseScanner() # 关闭词法分析器

self.back("Parser")

Step 2 ：semanticmain.py - 解释器主函数入口

#!/usr/bin/env python

# encoding: utf-8

'''

@author: 黄龙士

@contact: iym070010@163.com

@software: xxxxxxx

@file: parsermain.py

@time: 2019/11/26 22:31

@desc:

'''

import scannerfunc as sf

# import parserfunc as pf

import semanticfunc as paint

import os

file_name = 'test.txt'

scanner = sf.scanner(file_name)

semantic = paint.semantic(scanner)

semantic.initPaint()

semantic.Parser()

# parser = pf.Parsef(scanner)

# parser.Parser()

# os.system("pause")

实现结果

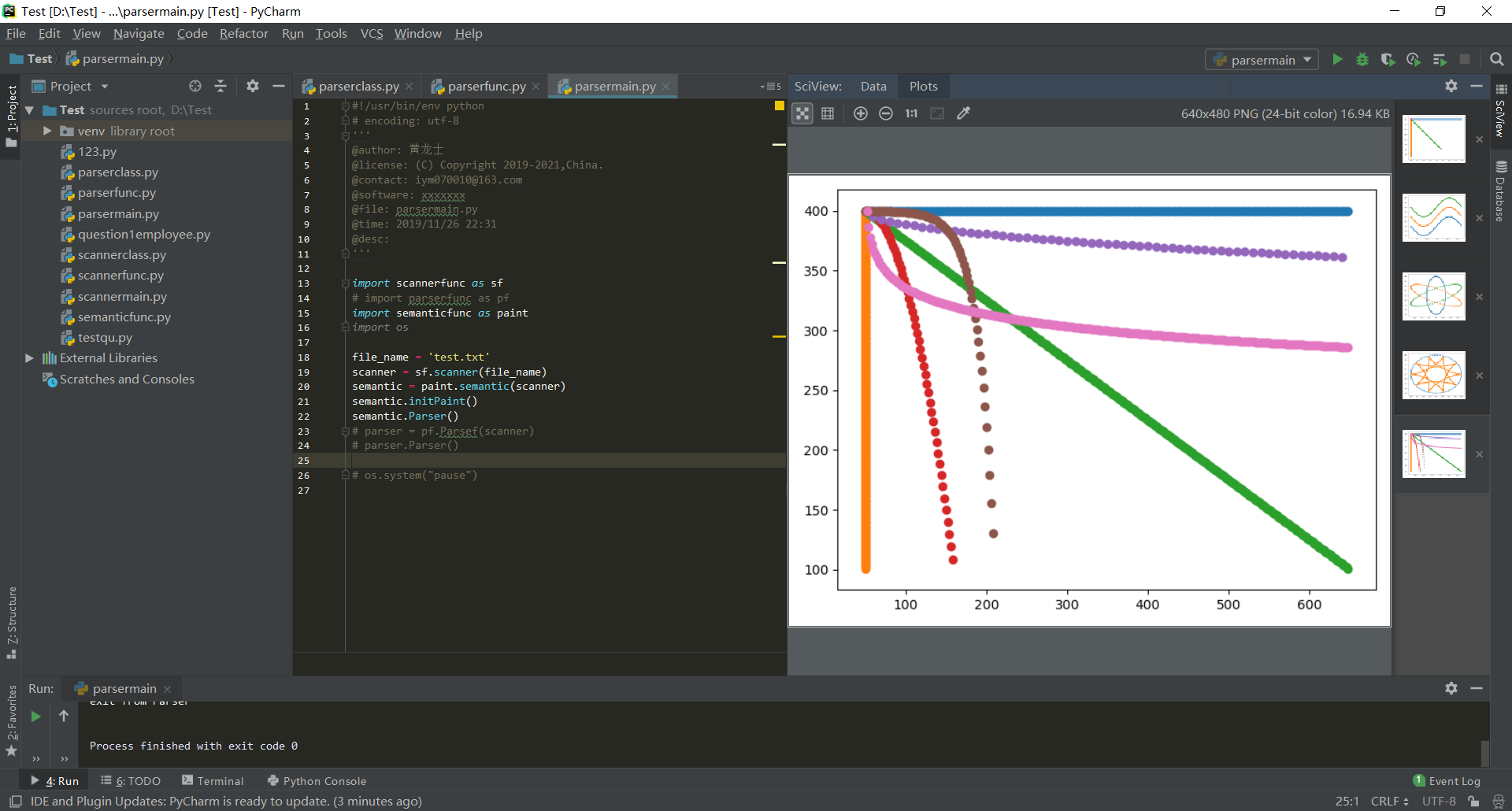

对于测试程序(1)：

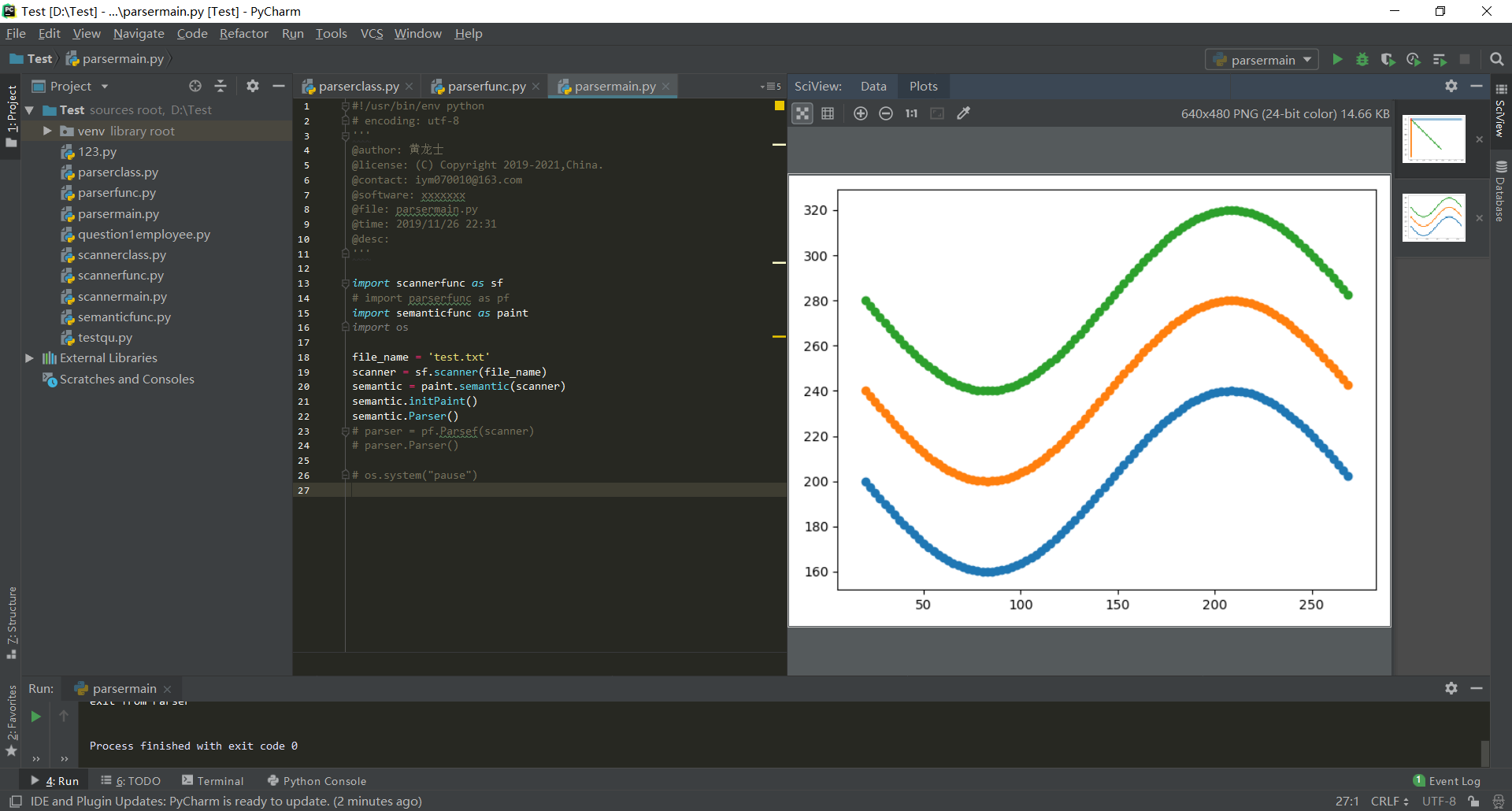

对于测试程序(2)：

对于测试程序(3)：

对于测试程序(4)：

对于测试程序(5)：
