Qt OpenGL裁剪测试

剪裁测试（Scissor Test）用于限制绘制区域。

我们可以指定一个矩形的剪裁窗口，当启用剪裁测试后，只有在这个窗口之内的像素才能被绘制，其它像素则会被丢弃。

换句话说，无论怎么绘制，剪裁窗口以外的像素将不会被修改。

可以通过下面的代码来启用或禁用剪裁测试：

glEnable(GL_SCISSOR_TEST);             // 启用剪裁测试

glDisable(GL_SCISSOR_TEST);             // 禁用剪裁测试

可以通过下面的代码来指定一个位置在(x, y)，宽度为width，高度为height的剪裁窗口。glScissor(x, y, width, height);

注意: glScissor窗口坐标是以左下角为(0, 0)，右上角为(width, height)的，这与Windows系统窗口有所不同。

下面的代码将GLWidget绘图区域中进行四周边界处10像素的裁剪：

// 启用剪裁测试

glEnable(GL_SCISSOR_TEST);

// 裁剪区域

glScissor(10, 10, this->geometry().width()- 20,this->geometry().height()- 20);

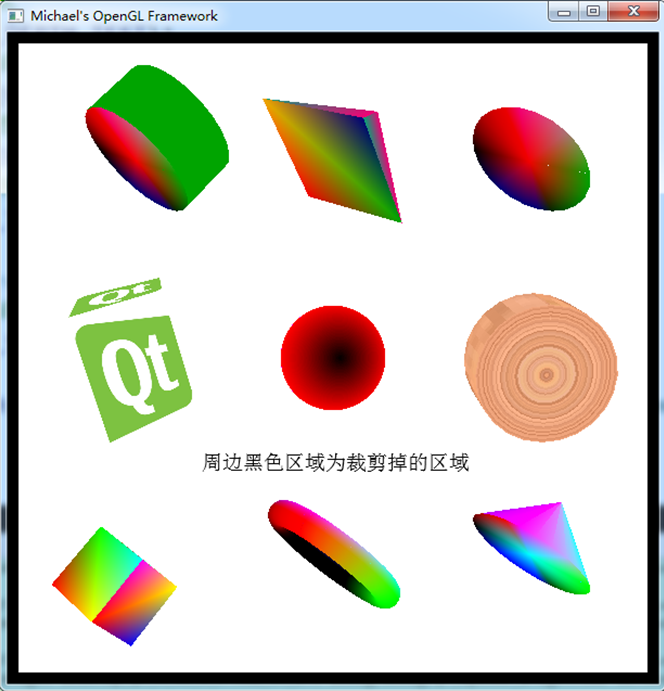

运行效果：

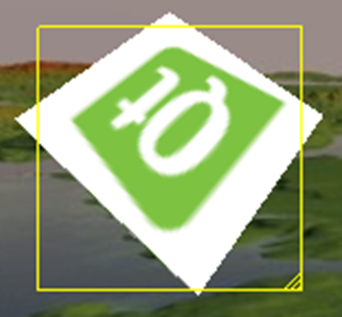

Qt自带的boxes例程中，QtBox类可以显示一个旋转的漂亮立方体，但是在其旋转的过程中绘制区域会超出图形项Item的黄色边界，如下图所示：

此时可以设置裁剪区，黄色边界内的绘制显示，边界外的则不绘制！

在QtBox::paint中添加代码如下：

//全局绘制区域的大小

float width = float(painter->device()->width());

float height = float(painter->device()->height());

//全局绘制区域的大小

glScissor(pos().x() - m_size / 2, height - m_size / 2 - pos().y(), m_size, m_size);

glEnable(GL_SCISSOR_TEST);

……

glDisable(GL_SCISSOR_TEST);

其中，m_size为黄色正方形区域的大小，pos()获取在全局场景绘制区域中的图元中心坐标位置。

修改后运行效果：
