第八章 让开发板发出声音:蜂鸣器驱动

本文介绍了Linux驱动的代码重用方法及特殊情况下的驱动卸载策略,并详细讲解了蜂鸣器PWM驱动的设计与实现过程,包括硬件连接原理、驱动编译与测试步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

Linux驱动的代码重用

     Linux 驱动的代码重用有很多种方法。可以采用标准C 程序的方式。将要重用的代码放在其他的文件(在头文件中声明〉中。如果要使用某些功能, include 相应的头文件即可(这种方式称为静态重用)。也可以使用另外一种动态重用的方式,也就是一个Linux 驱动可以使用另外←个Linux驱动中的资源(函数、变量、宏等〉。

强行卸载Linux驱动

  如果编写的Ljnux 驱动程序在逻辑上是正确的,那么可以正常装载和卸载,但在某些情况下,可能某些程序会出现异常情况。这时Linux 驱动可能会无法正常卸载。

情况1 : 初始化函数崩溃

     由于Linux 驱动模块的初始化函数(通过module_init 宏指定的函数〉进行了某些操作而崩溃,从而导致初始化函数无法正常返田二这种情况的表现是当前Linux 驱动模块没用被任何其他的Linux 驱动模块使用,但却显示已经被引用了一次。

情况2: 卸载函数被阻塞

     在使用rmmod 命令卸载Linux 驱动时,系统会调用卸载函数(跑过module_exit 宏指定的函数),只有卸载函数成功返回肘, Linux 驱动才会被翻载。如果卸载函数被阻塞(可能是死循环、并发等情况引起的阻塞), rmmod 命令也会被阻塞. 也就是说永远不会执行到卸载Linux 驱动模块的代码。这种情况的表现是一执行rmmod 命令就会停在那不动了,永远也不会返回到系统的操作提示符。

     不管是哪种情况,都需要解决一个不可回避的问题,就是要获取表示要卸载的Linux 驱动模块的module 结构体指针。因为struct module 表示了Linux 驱动的相关信息.

蜂鸣器(PWM)驱动

     蜂鸣器(buzzer)与LED 类似,也是开发板上自带的一个简单的硬件。如果打开蜂鸣器,开发板会发出类似蜂鸣的尖叫声,关闭蜂鸣器则会停止尖叫声。

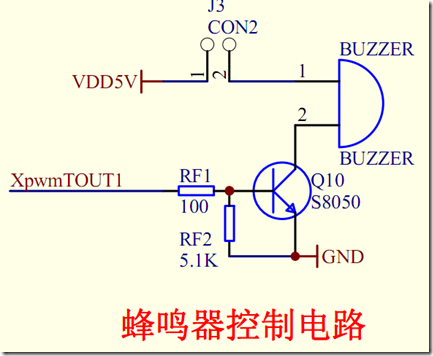

      如图所示,定时器1 的输出引脚TOUT1 和蜂鸣器的三极管相连, 此电路的三极管是PNP 性,当TOUT1 是高电平时,此三极管处于饱和状态,电路导通,电流流过蜂鸣器,此时蜂鸣器发声;反之,当TOUT1 是高电平时,此三极管处于截止状态,电路关断,时蜂鸣器停止发声。蜂鸣器发声的长短和频率,完全有TOUT1 控制导通时间,一般都是设定一段延时就可以了,长短可以自己实验。




编译代码

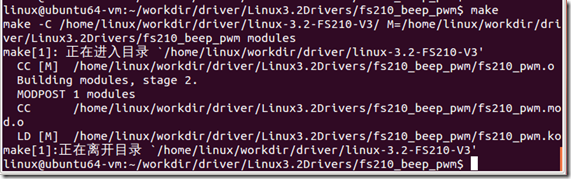

$ cd ~/workdir/driver/Linux3.2Drivers/fs210_beep_pwm

$ make


查看编译生成的ko 文件,并拷贝到nfs 文件系统目录中。

$ ls
$ cp fs210_pwm.ko /source/rootfs/


执行 make pwm_test 命令编译测试文件。

$ make pwm_test

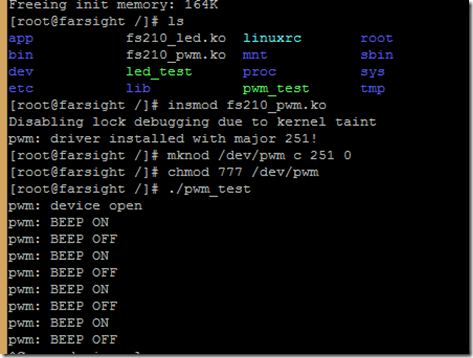

启动开发板,加载驱动。
# insmod fs210_pwm.ko
# mknod /dev/pwm c 251 0
# chmod 777 /dev/pwm
# ./pwm_test

可以看到蜂鸣器间隔响。


转载于:https://www.cnblogs.com/zhuixinshaonian/p/5561031.html

在嵌入式系统中,控制蜂鸣器通常涉及到微控制器的通用输入输出(GPIO)配置以及可能的脉宽调制(PWM)信号生成。以下是一个基本的步骤概述: ### 配置GPIO 首先需要配置微控制器上的一个或多个引脚作为输出端口来驱动蜂鸣器。对于STM32系列微控制器,这通常涉及设置相应的GPIO寄存器。例如,在特定的实验中,需要将GPIOA端口配置为GPIO功能,并且调整相关的替代功能寄存器(如GPIOAALTFN0和GPIOAALTFN1),以确保正确的外设功能被激活 [^2]。 ### 使用PWM控制蜂鸣器 如果希望使用PWM来控制蜂鸣器的声音频率和占空比,则需要配置定时器模块。通过调整定时器的比较值,可以改变输出到蜂鸣器的PWM信号的频率和占空比,从而控制声音的音调和响度。具体来说,可以通过修改定时器的自动重载寄存器(ARR)和捕获/比较寄存器(CCR)来实现这一点 [^1]。 ### 示例代码 下面提供了一个简单的示例代码片段,展示如何初始化一个GPIO引脚用于驱动蜂鸣器: ```c // 假设使用的是STM32F4xx系列MCU,并且已经包含了必要的头文件 void Buzzer_Init(void) { // 使能GPIOA时钟 RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE); GPIO_InitTypeDef GPIO_InitStructure; // 设置PA8为推挽输出模式 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT; GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL; GPIO_Init(GPIOA, &GPIO_InitStructure); } ``` 这段代码展示了如何初始化GPIOA的第8号引脚作为普通输出引脚。一旦初始化完成,就可以通过调用`GPIO_SetBits()` 和 `GPIO_ResetBits()` 函数来开启或关闭蜂鸣器。 对于更复杂的PWM控制,你需要参照具体的硬件手册和开发板文档来配置定时器和相关的GPIO映射。
