废旧手机屏幕做单片机显示屏_ipadmini显示屏拆解，一探究竟

昨天晚上更换了一个iPad迷你显示屏，拆下的这个废屏我们一起来拆解一下，一探究竟他这个显示屏的组成？

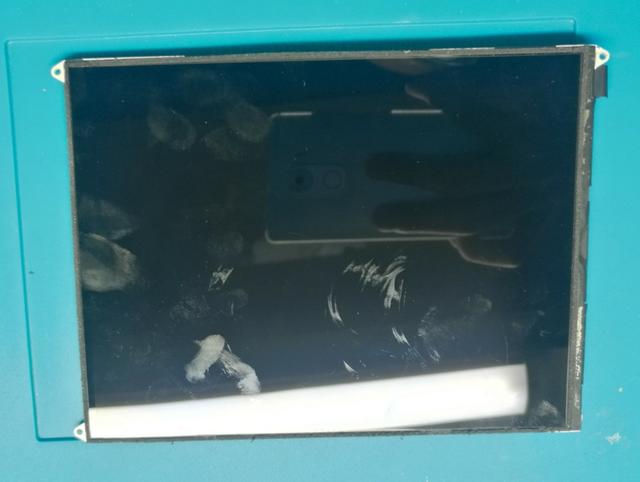

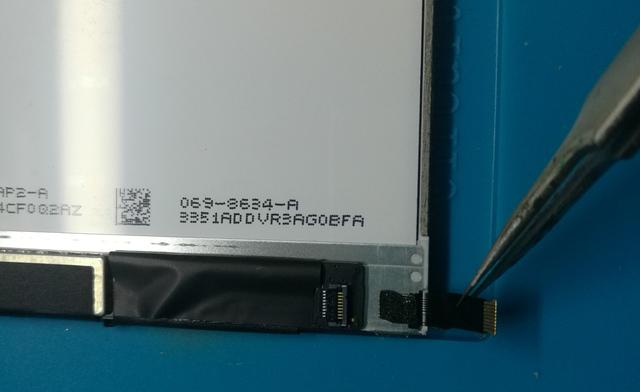

第一步断开背光灯排线。这个背光灯排线卡扣比较简单，翘起来之后拿出轻轻的拿出排线即可。

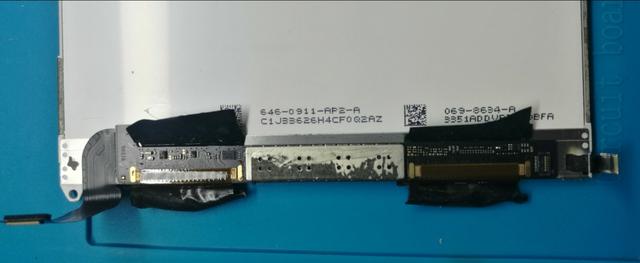

第二步，撕开所有的这种黑色屏蔽胶带。因为这个是废品，我们可以随便撕，如果是好屏幕的话就是建议用风枪稍微加热一下，这样会撕的比较轻松一点。

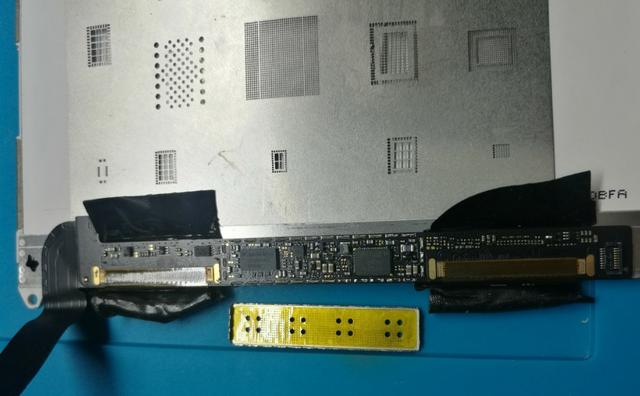

第三步，拆除中间的屏蔽罩。这个PCB板的下面可以使用植锡网垫一下，起隔热作用。这样就可以防止屏幕背面的塑料材质被烫伤。

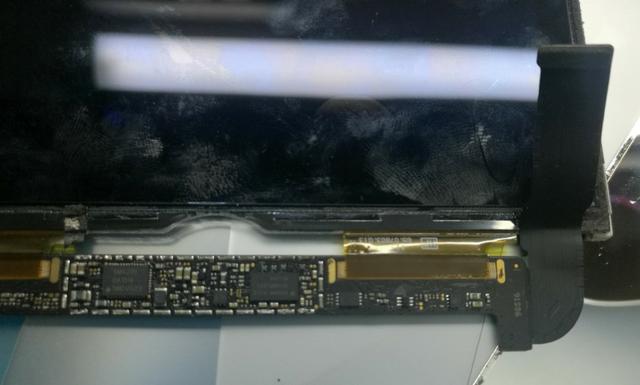

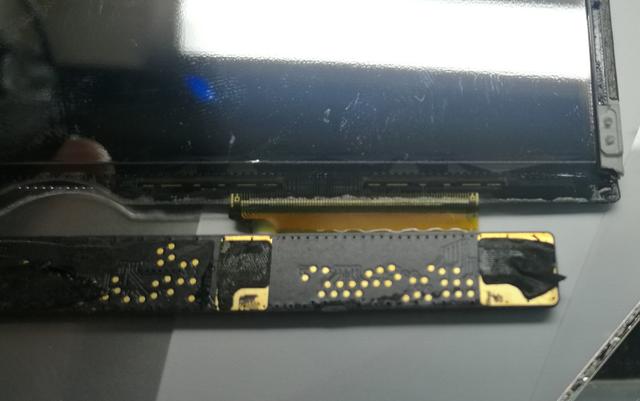

第四步，彻底撕掉所有的黑色屏蔽胶带。使用风枪加热这个PCB小版，将PCB小板与屏幕分离，这样我们就能清楚的看到这一块的完整结构组成了。

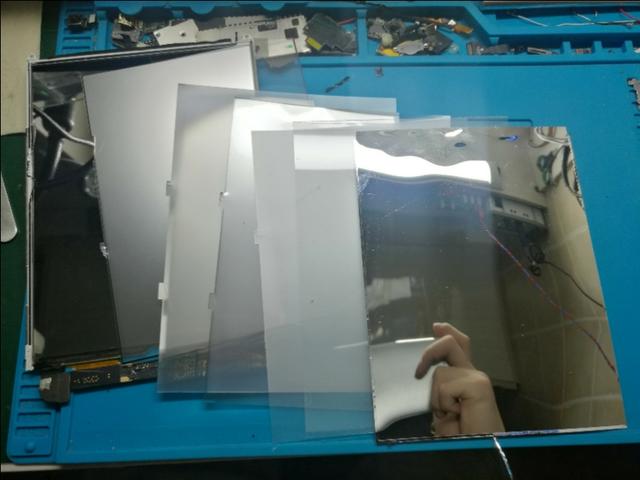

第五步，分离屏幕所有的层。来我们一起来数一数总共有几层？我大概数了一下，总共有八层，最后一层是反光板和遮光板是贴合的，这个暂不好分开，总共有八层。图上看到的是七层。最上层是显示屏，下边是反光，导光，偏光，遮光等等一些层，显示是玻璃的，其它层基本都是塑料材质。这个很神奇，他这个就可以显示，可以显示这么绚丽的色彩和各种各样的图形。

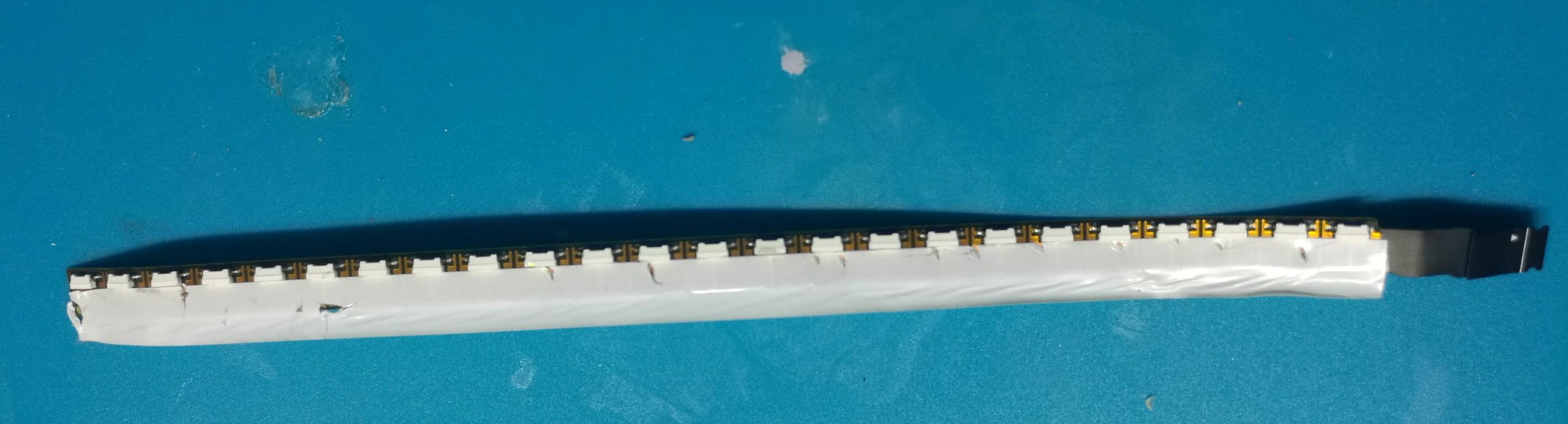

最后一步将背光灯完整的拆出来。如下图，背光灯就是这么一条小灯带，依靠背光板反光板等能够均匀的为显示屏提供一个平面光源。以至于我们能够看到屏幕上显示的各种各样的东西。

我们将这个废旧屏幕拆完之后，基本上就是这个样子，是不是也就没有什么用了呢？屏幕部分确实没啥用了，只能扔掉了。但是显示屏的驱动小板和背光灯带，我们也可以用来练习焊接，可以提升手工。废物利用一定要利用彻底。
