卡写入保护开关原理_TF卡存储性能调优案例分析

本文根据一个实际案例介绍TF卡存储性能调优思路。

阅读本文前，建议先阅读下这三篇文章：

1. 《NAND Flash基础知识简介》

2. 《Flash写入性能下降问题》

3. 《文件碎片对Flash性能的影响》

这是个系统性问题，并非单一原因导致的，排查过程涉及测试/验证较多，很多实验是多个优化点的组合。由于单次实验很耗时，很多是同步进行的，本文就不再以时间线的形式逐步递进，而是逐一列出所有的问题点及对应排查方法、优化方法。

一、背景

在一个视频存储项目中遇到由于TF卡写入性能下降导致的视频丢帧问题。

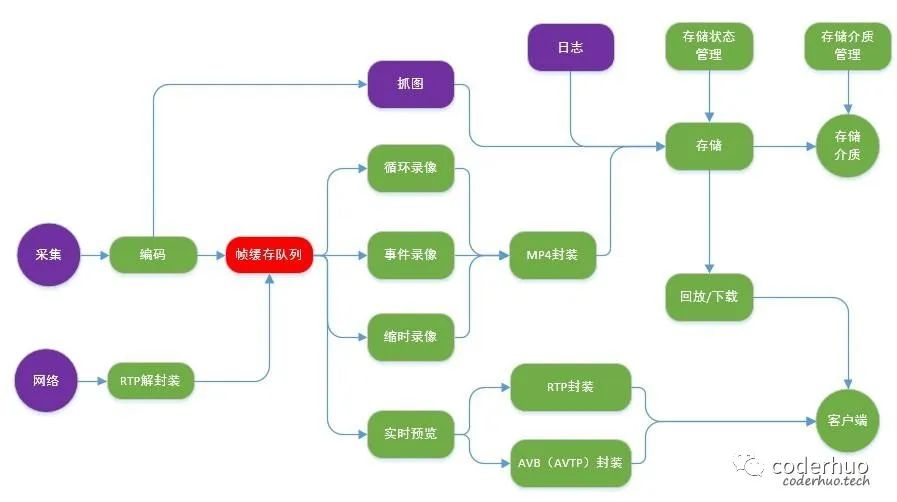

项目业务框图如下所示，在下面的业务场景下出现丢帧：

• 两路视频存储，码流速率分别是12Mbps、8Mbps，视频一直在循环覆盖写，卡满后就删除最老的视频文件

• 一个文件日志，记录设备运行信息，理论速率不超过11.5Kbps，文件大小不超过2MB，达到上限后文件内部自循环覆盖最早的日志

存储介质是TF卡(MLC类型的NAND Flash， Class 10)，大概在TF卡被循环覆盖写一遍后就会出现问题，规律还算比较明显。

二、排查点及优化方法

首先确认是CPU瓶颈还是IO瓶颈导致的问题。

通过iostat命令发现iowait和idle都较高(60% ~80%)，基本上可以确认这是IO瓶颈导致的问题。如果是IO瓶颈，可能是由于以下几种原因导致的：

• 芯片TF卡控制器的问题

• TF卡本身的问题，也就是常说的”挑卡”，有些卡有问题，有些卡没问题

• 业务层写卡逻辑不合理导致的问题

TF卡控制器有没
