1.静态路由实验

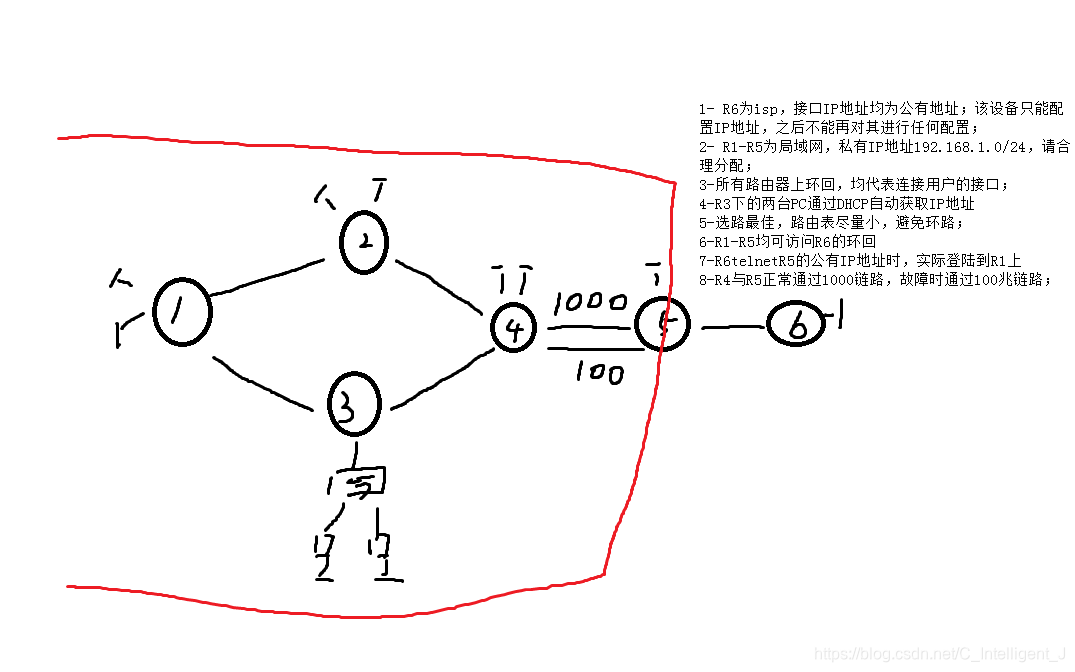

题目:

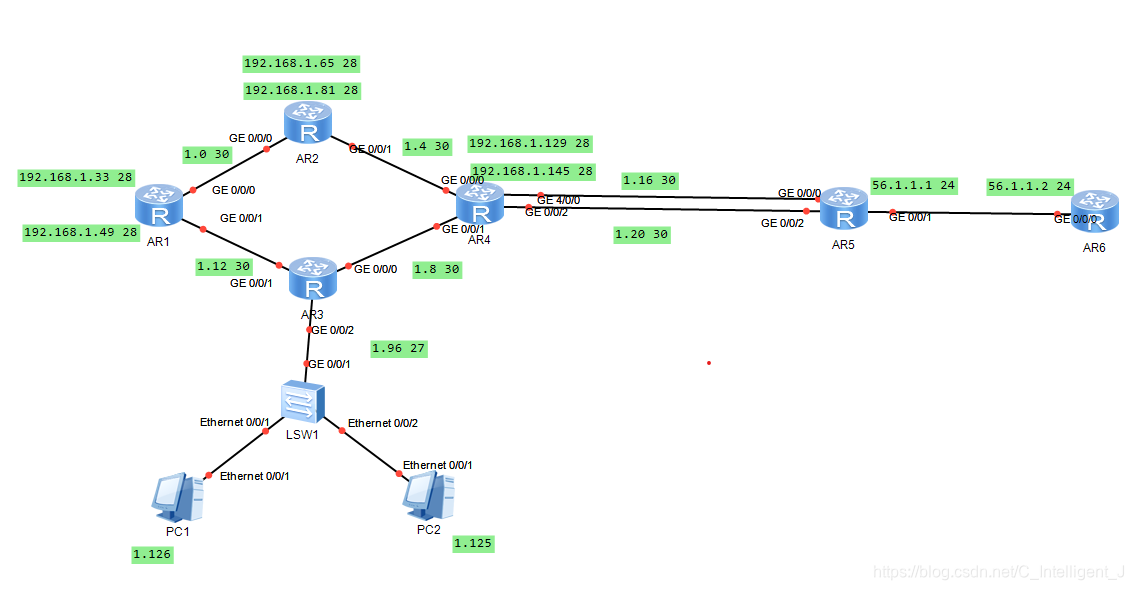

拓扑图

首先,进行对于R1到R5的局域网的子网划分,具体划分见拓扑图

接着在R3下的两个pc通过DHCP获取IP地址:

dhcp enable
ip pool 1
gateway-list 192.168.1.97
network 192.168.168.1.97
dns-list 8.8.8.8

之后进入GE0/0/2口,用dhcp select global指令,并且把两台pc改成DHCP获取地址即可。

在pc端命令行用ipconfig可以查看。

同时,为了避免环路,把R1,R2,R4上的环回口IP地址汇总一下通过下一跳指向空接口

ip route-static 192.168.1.32 255.255.255.224 NULL0
ip route-static 192.168.1.64 255.255.255.224 NULL0
ip route-static 192.168.1.128 255.255.255.224 NULL0

接下来静态路由的下一跳除了R4 R5之间的汇总及R6外,如下:

ip route-static 192.168.1.4 255.255.255.252 192.168.1.2
ip route-static 192.168.1.8 255.255.255.252 192.168.1.13
ip route-static 192.168.1.32 255.255.255.224 NULL0
ip route-static 192.168.1.64 255.255.255.224 192.168.1.2
ip route-static 192.168.1.96 255.255.255.224 192.168.1.13

做缺省路由,R1有上下两条路走,指向单向,后面路由器指向同R1一致,不要双向

R1

ip route-static 0.0.0.0 0.0.0.0 192.168.1.2
ip route-static 0.0.0.0 0.0.0.0 192.168.1.13

R2

ip route-static 0.0.0.0 0.0.0.0 192.168.1.6

R3

ip route-static 0.0.0.0 0.0.0.0 192.168.1.9

R4,在拓扑图中上面的线路是100M,下面是1000M,所以设置上面的优先级大于下面的,正常通过走1000链路,故障走100链路(静态默认优先级60,优先级数值越小越优先)

ip route-static 0.0.0.0 0.0.0.0 192.168.1.18 preference61
ip route-static 0.0.0.0 0.0.0.0 192.168.1.22

R5略

在R5上设置acl,让192.168.1.0/24里的接口及PC都能访问出去

acl number 2000
rule 5 permit source 192.168.1.0 0.0.0.255

可以ping一下试试

最后做aaa认证,在GE0/0//1上设置nat

nat server protocol tcp global current-interface telnet inside 192.168.1.33 telnet

在GE 0/0/2上导入nat

nat outbound 2000

最后R6进行登陆测试

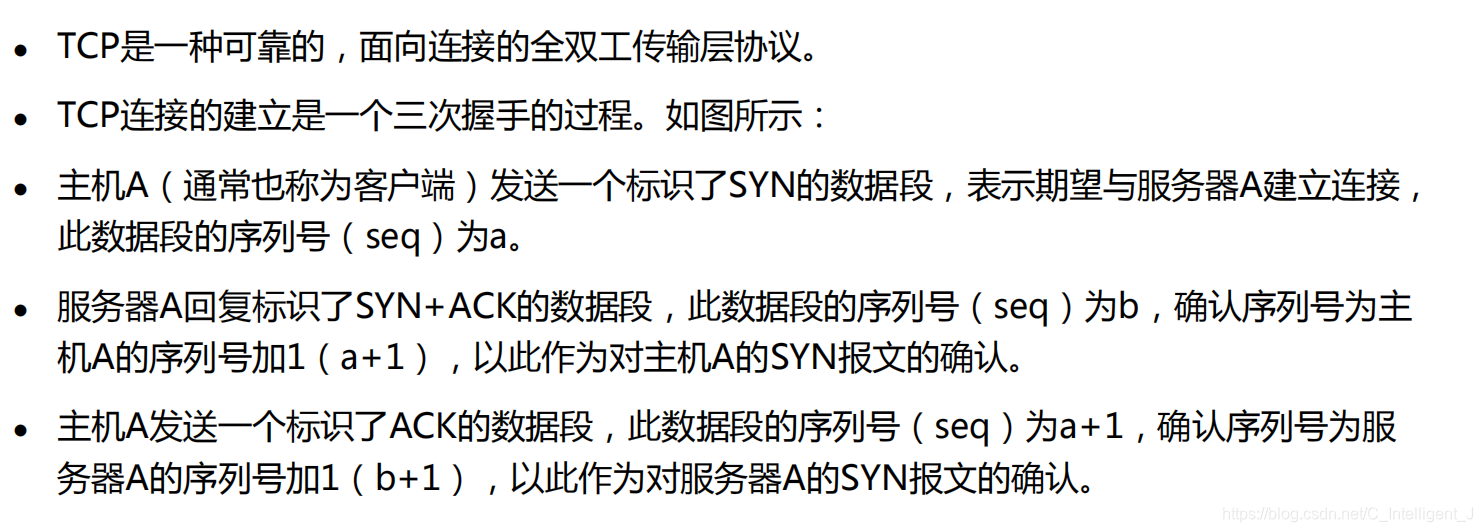

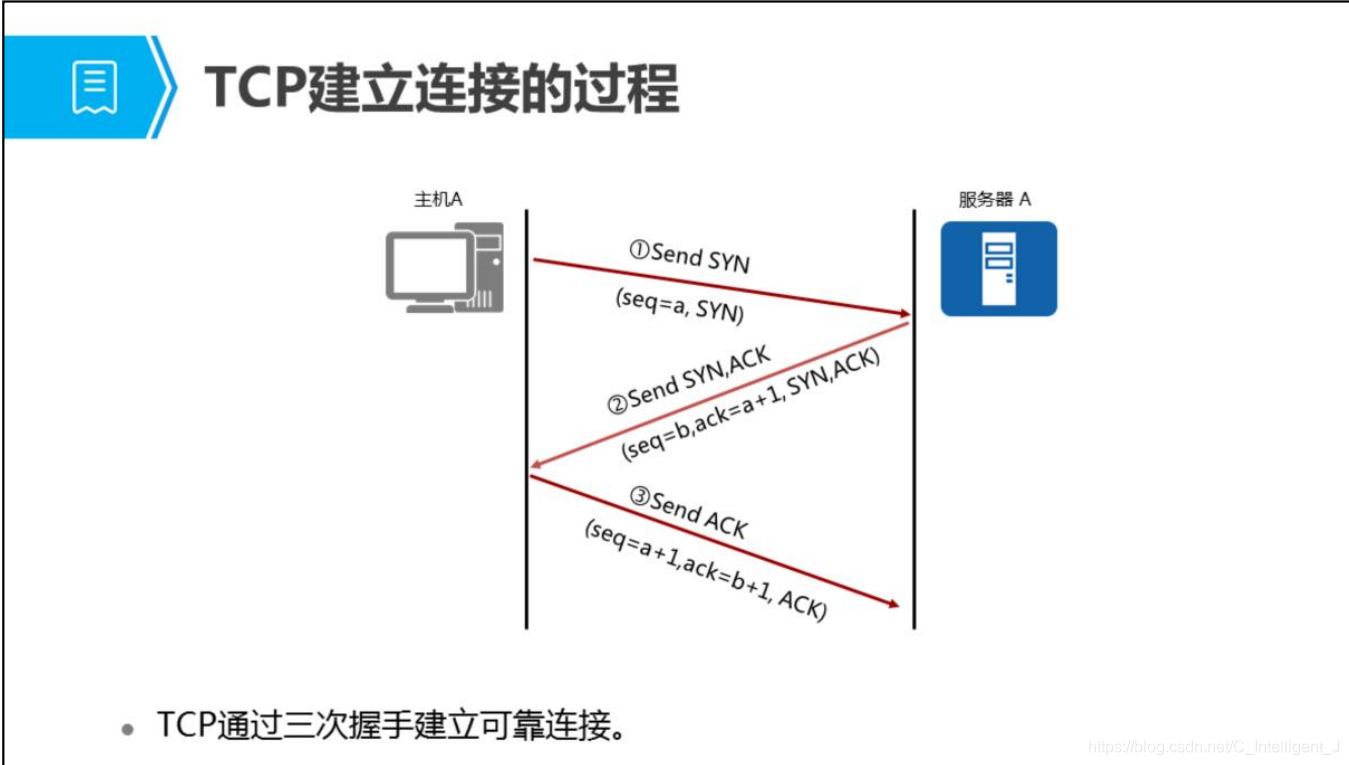

2.TCP三次握手详解

3.Windows下查看端口号与进程关系的命令
