电子电工技术基础课程是电子工程领域的入门课程，它不仅涵盖了电子元件的基本原理，还涉及了电路分析和设计的基础技能。通过这门课程，我对电子世界的复杂性和精妙性有了更深入的理解。

一、课程内容：

课程内容通常包括以下几个方面：

基本电子元件：如电阻、电容、电感、二极管、晶体管等。
电路分析：包括直流电路、交流电路的分析方法。
模拟电子技术：放大器、滤波器、振荡器等模拟电路的设计和分析。
数字电子技术：逻辑门、触发器、计数器等数字电路的基本原理。
电工基础：电力系统的基本概念，包括发电、输电和配电。

二、课程目标：

电工课程的课程目标主要包括以下几个方面：

知识目标：
- 掌握电路的基本概念、基本定律和定理，理解电路的工作原理及电路的基本作用。
- 了解变压器和电动机的基本原理和应用。
- 学会安全用电的基本常识。
- 掌握电路分析的基本概念、基本定律和基本电路分析方法。
- 了解电磁现象应用于工程技术领域所取得的技术突破和相关科学家的贡献
能力目标：
- 具备分析电路一般问题的能力，能够识读电路图，计算电路基本物理量。
- 掌握电工技能实训的安全操作规范，能处理电工技术实验与实训中的简单故障。
- 具备常用电路元器件的识别及正确使用能力，以及常用电工仪器、仪表正确使用与选型的能力。
- 能够对电气设备和实际电路进行测试，并根据测试结果分析、判断、进而排除故障的能力。
职业素养目标：
- 培养学生具有自主学习的能力、实事求是的态度、严谨有序的工作作风。
- 培养学生具有团队意识、创新精神。
- 培养学生具有分析问题、解决问题的能力。

三、学习心得：

理论与实践相结合： 通过实验室实践，我能够将理论知识应用于实际电路的搭建和测试中，这种实践操作加深了我对电子元件和电路工作原理的理解。
问题解决能力的提升： 在解决电路设计和故障排除问题时，我学会了如何运用逻辑推理和创造性思维，这是电子电工技术领域不可或缺的技能。
团队合作的重要性： 在小组项目中，我体会到了团队合作的重要性。每个成员的专长和视角都对项目的成功至关重要。
终身学习的态度： 电子电工技术是一个快速发展的领域，我意识到了持续学习和适应新技术的重要性。
深入理解电子元件： 除了基本的电阻、电容和电感，课程还可能涉及更复杂的元件，如运算放大器、变压器和电机。理解这些元件的工作原理和特性对于设计高效的电子系统至关重要。
电路分析的深化： 课程可能会进一步探讨电路分析的高级主题，包括使用拉普拉斯变换来分析线性时不变系统，以及使用状态空间表示来分析动态系统。
模拟电子技术的实践： 通过设计和构建模拟电路，如功率放大器、稳压器和信号处理器，学生可以更深入地理解模拟信号处理和放大技术。
数字电子技术的探索： 数字电子技术的学习可以扩展到更复杂的主题，如数字信号处理、微控制器编程和嵌入式系统设计。
电工基础的实用技能： 电工基础的学习可以包括电力系统的保护、电力电子转换器的设计以及可再生能源系统的集成。

这些目标旨在培养学生的专业能力、方法能力和社会能力，为学生未来的职业生涯发展奠定坚实的基础

四、电工基础知识：

电工基础知识是电气工程领域中的基础概念和技能，对于从事电工工作的人员来说非常重要。以下是一些电工基础知识的关键点：

电的基本单位：
- 电压（V）：电势差，单位是伏特。
- 电流（A）：电荷的流动速率，单位是安培。
- 电阻（Ω）：对电流流动的阻碍，单位是欧姆。
- 电功率（W）：单位时间内电能的转换率，单位是瓦特。

欧姆定律：

欧姆定律：描述导体中的电流与电压和电阻的关系。公式：I=U/R，其中I是电流，U是电压，R是电阻。掌握电流、电压和电阻之间的关系，理解欧姆定律的应用。例如，欧姆定律计算器的Python

def ohm_law_calculator(voltage, resistance):
    current = voltage / resistance
    return current
voltage = float(input("输入电压 (V): "))
resistance = float(input("输入电阻 (Ω): "))
current = ohm_law_calculator(voltage, resistance)
print(f"电流为: {current:.2f} A")

基尔霍夫定律：
- 基尔霍夫电流定律（KCL）：在任一瞬时，进入某节点的电流之和等于离开该节点的电流之和。公式：∑Iin=∑Iout。学习节点电压法和回路电流法，用于复杂电路的分析。例如，基尔霍夫电压定律（KVL）的Python代码如下：。
```
def kirchhoff_voltage_law(v1, v2, v3, i):
    return abs(v1 + v2 - v3 - i * 10) < 1e-6
v1 = 12.0
v2 = 5.0
v3 = 7.0
i = 1.0
if kirchhoff_voltage_law(v1, v2, v3, i):
    print("满足基尔霍夫电压定律")
else:
    print("不满足基尔霍夫电压定律")
```
电路类型：
- 串联电路：所有元件依次连接，电流相同，电压分配在各个元件上。
- 并联电路：所有元件并排连接，电压相同，电流分配在各个元件上。
交流电（AC）和直流电（DC）：
- 交流电：电流方向周期性变化，常用于家庭和工业供电。
- 直流电：电流方向恒定，常用于电池和电子设备。
电感和电容：
- 电感：能够存储磁场能量的元件，对交流电有阻碍作用，单位是亨利（H）。
- 电容：能够存储电场能量的元件，对交流电有导通作用，单位是法拉（F）。
电磁感应：
- 法拉第电磁感应定律：变化的磁场会在导体中产生电动势。
变压器：
- 用于改变电压等级的设备，基于电磁感应原理。
安全用电：
- 了解和遵守安全规程，使用适当的防护装备，如绝缘手套和安全眼镜。
电路分析：
- 学习如何使用电路图符号，分析和设计简单电路

这些基础知识是电工学习和工作的基础，对于更高级的电气工程概念和应用，这些概念提供了必要的背景。

五、基础电子元器件：

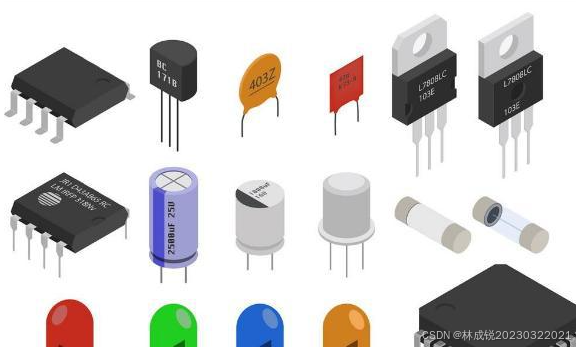

电工和电子工程中使用的基础电子元器件非常多，以下是一些最常用的基础电子元器件：

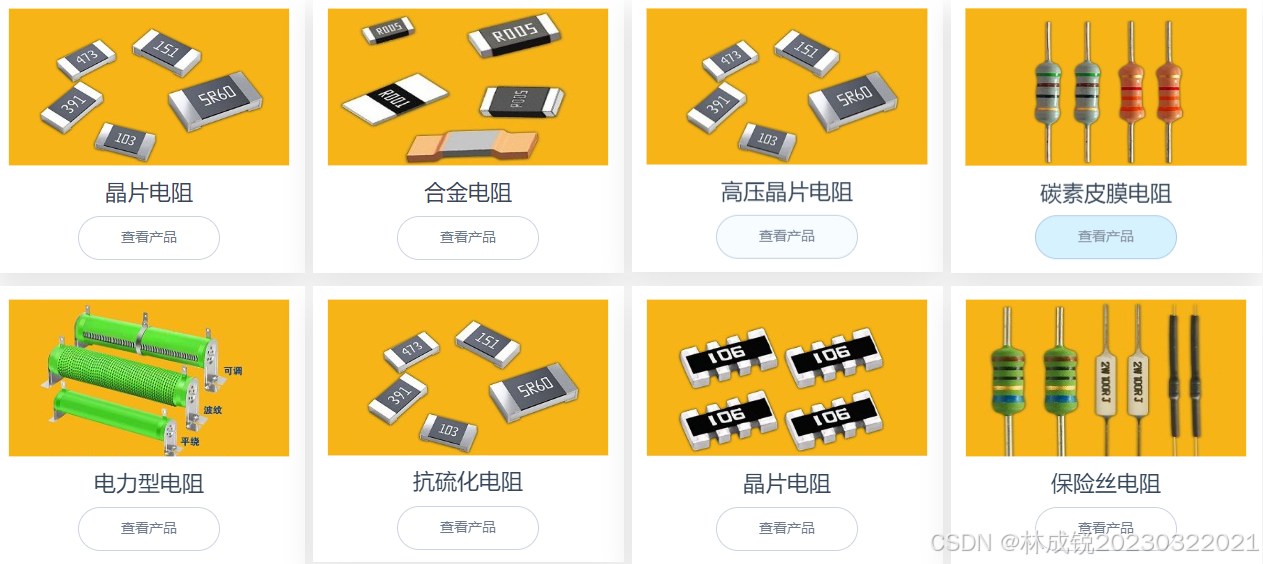

电阻器（Resistor）：限制电流流动，具有电阻值。

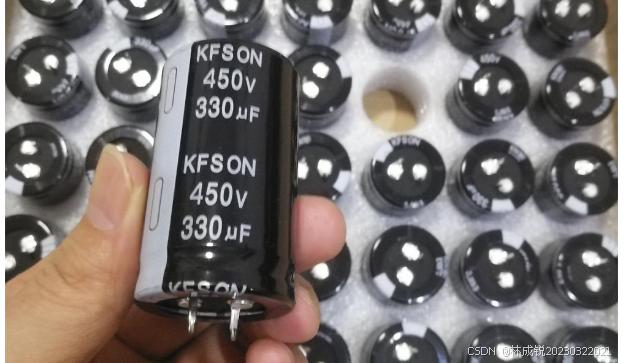

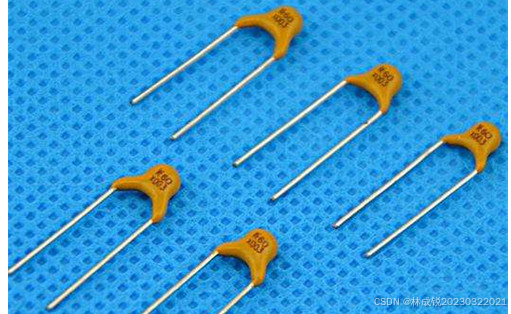

电容器（Capacitor）：存储电荷，可以过滤信号中的直流分量或在交流电路中通过交流分量。

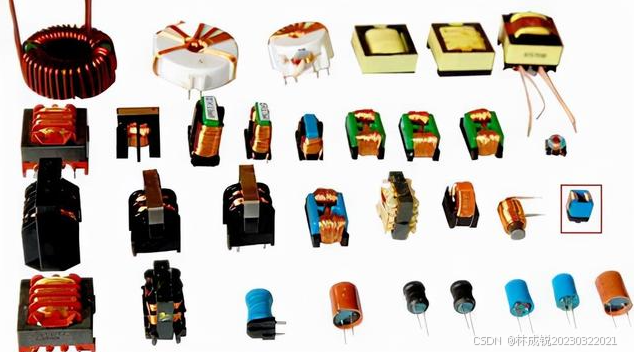

电感器（Inductor）：存储磁能，对交流电有阻碍作用，常用于滤波和振荡电路。
二极管（Diode）：只允许电流单向流动的半导体器件，常用于整流和信号检波。
晶体管（Transistor）：可以放大或开关电子信号的半导体器件，有NPN和PNP两种类型。

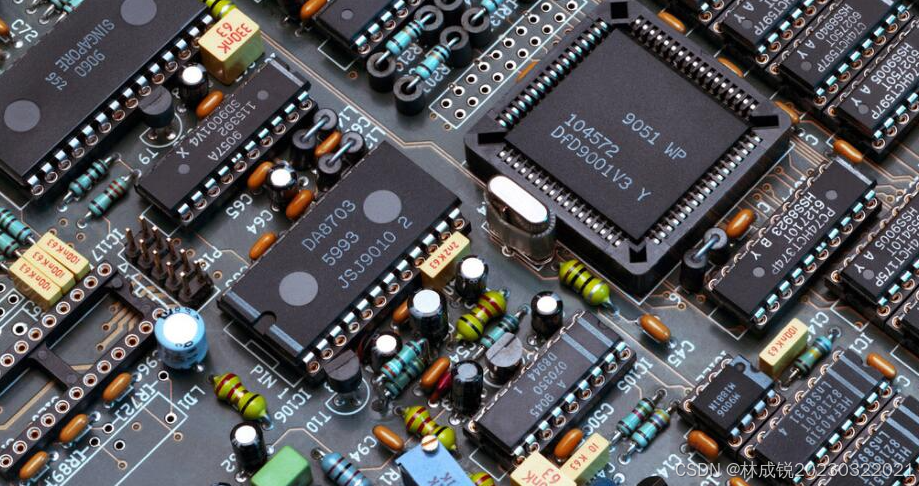

集成电路（Integrated Circuit, IC）：将多个电子元件集成在一块半导体材料上的微型电路。

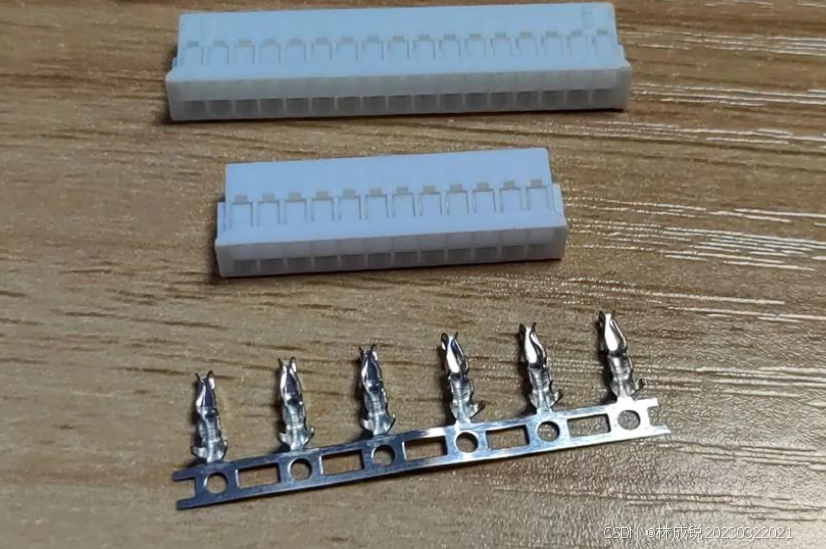

连接器和端子（Connectors and Terminals）：用于连接电线和电路。

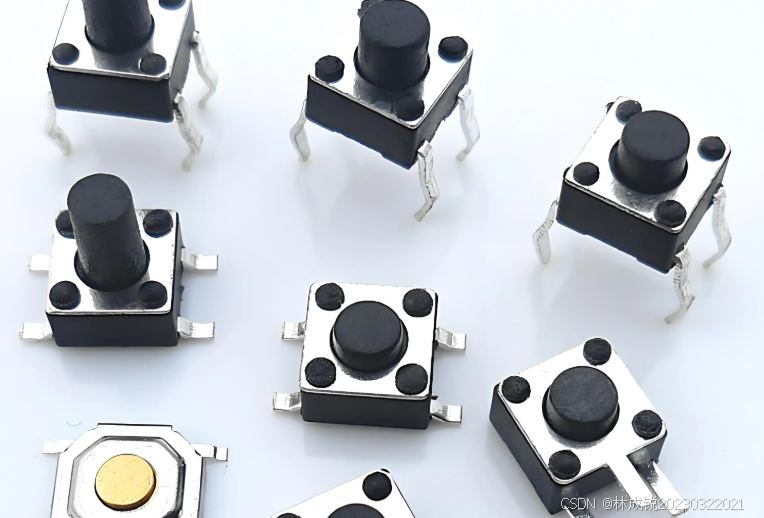

开关（Switch）：用于控制电路的通断。

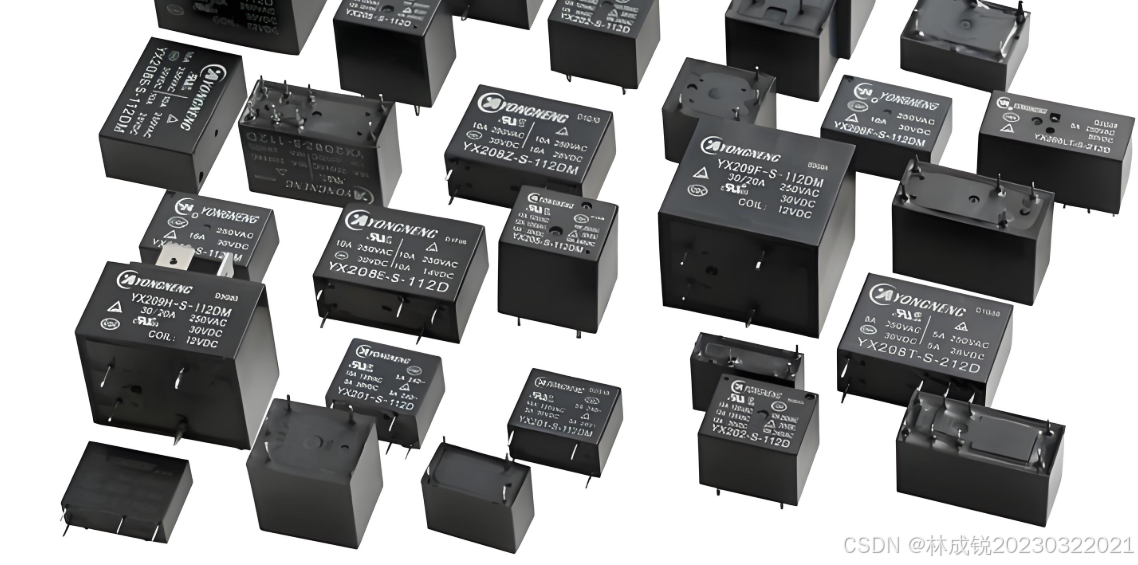

继电器（Relay）：电磁控制的开关，可以远程控制大电流电路。
保险丝（Fuse）：电路过载保护器件，当电流超过一定值时会熔断。

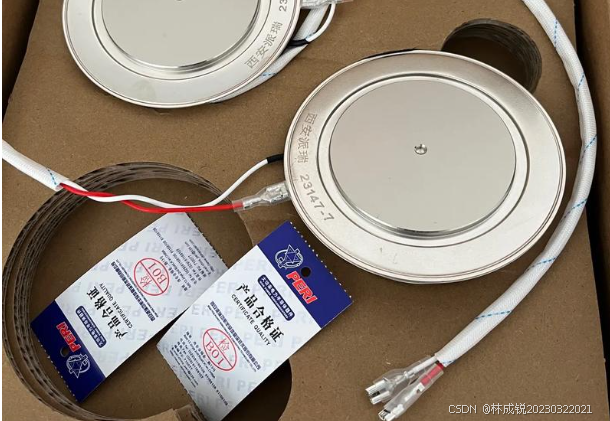

晶闸管（Thyristor）：可以控制大电流的半导体器件，常用于交流电路的开关。

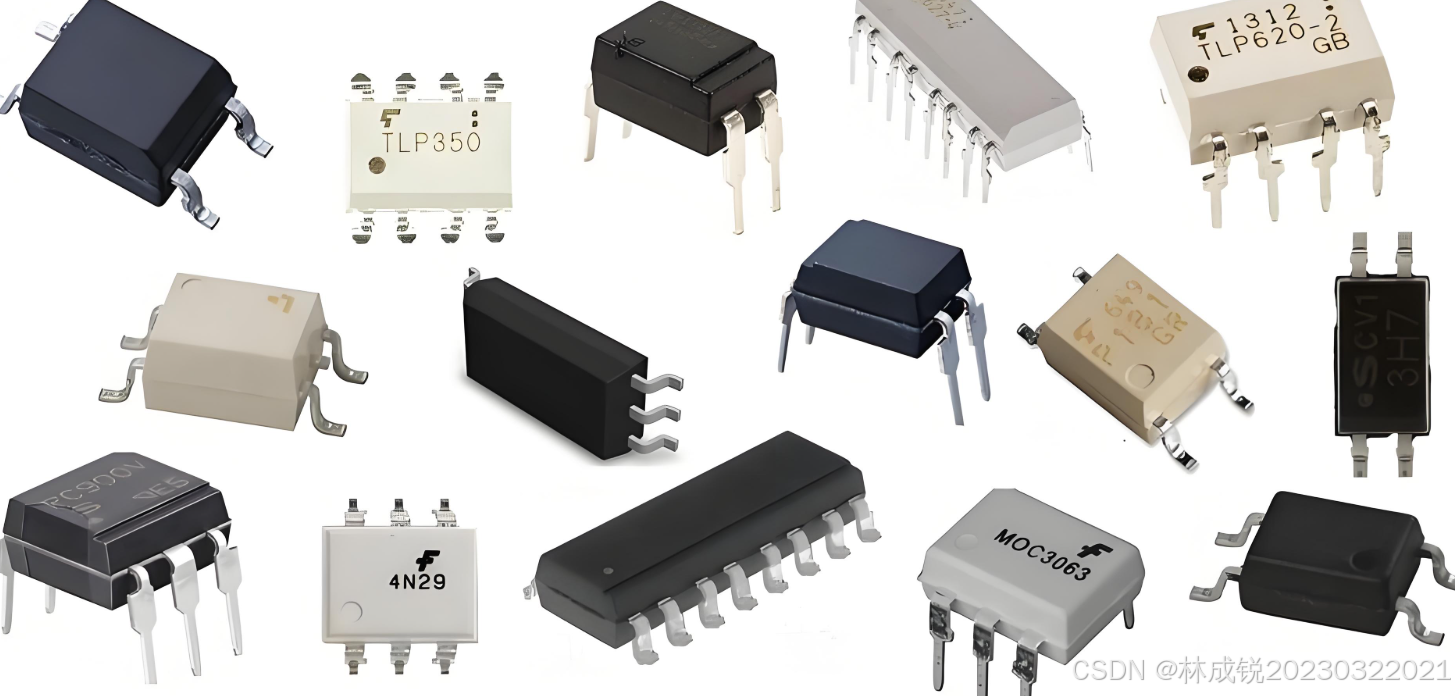

光电耦合器（Optocoupler）：光隔离器件，用于在两个电路之间传递信号而不需要物理连接。

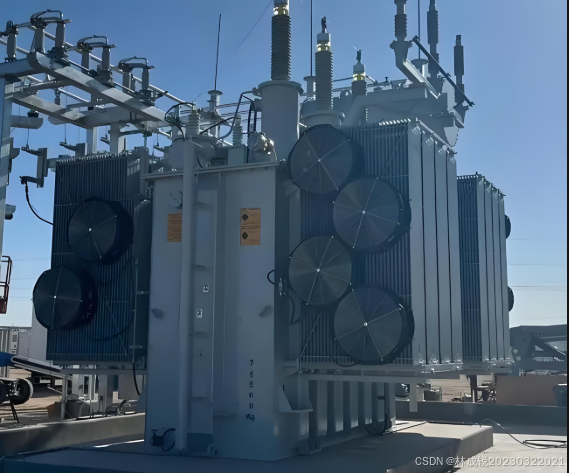

变压器（Transformer）：用于改变电压等级的电磁器件。

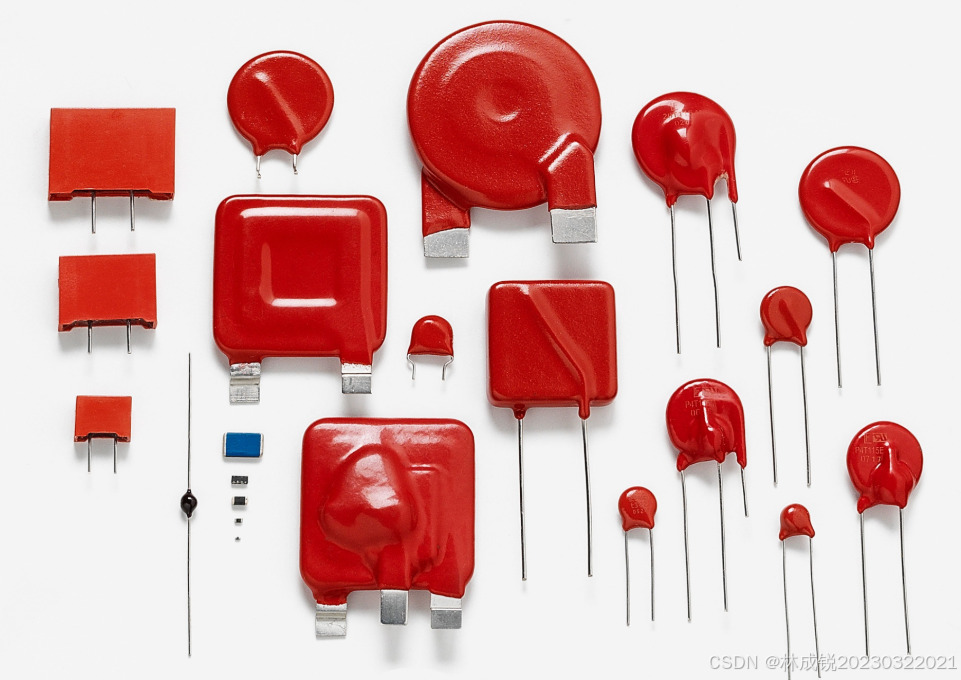

压敏电阻（Varistor）：电压敏感的电阻器，用于电压尖峰保护。

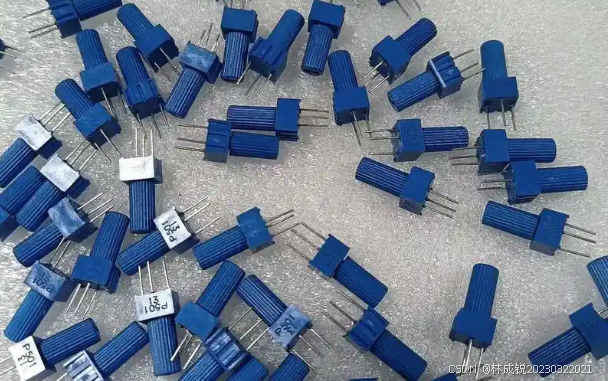

电位器（Potentiometer）：可变电阻器，用于调节电路中的电压或电流。

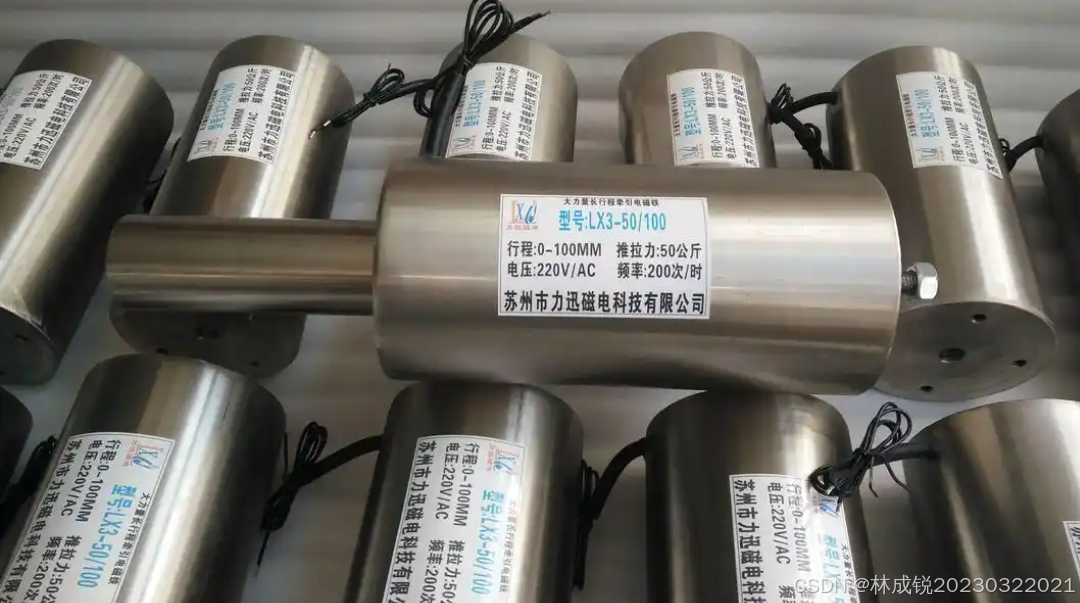

电磁铁（Electromagnet）：通电时产生磁场的线圈。

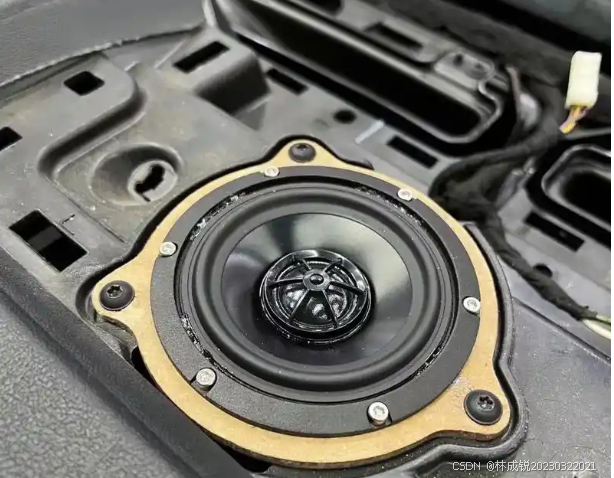

扬声器（Speaker）：将电信号转换为声波的器件。

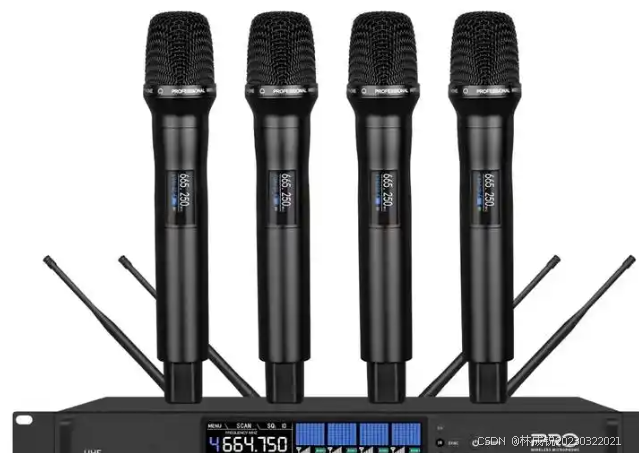

麦克风（Microphone）：将声波转换为电信号的器件。

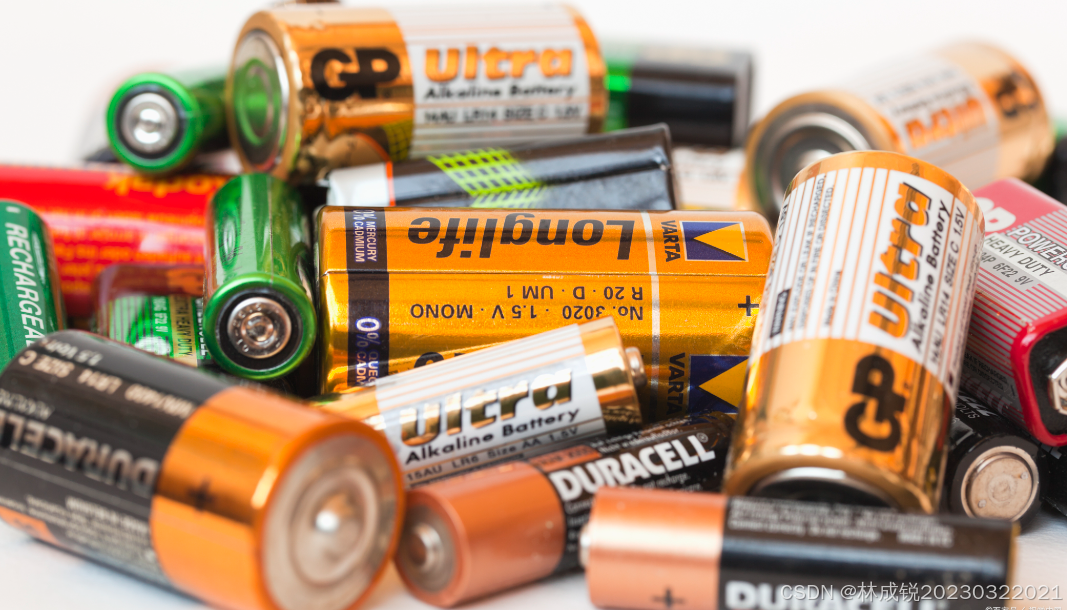

电池（Battery）：存储化学能并提供直流电的器件。

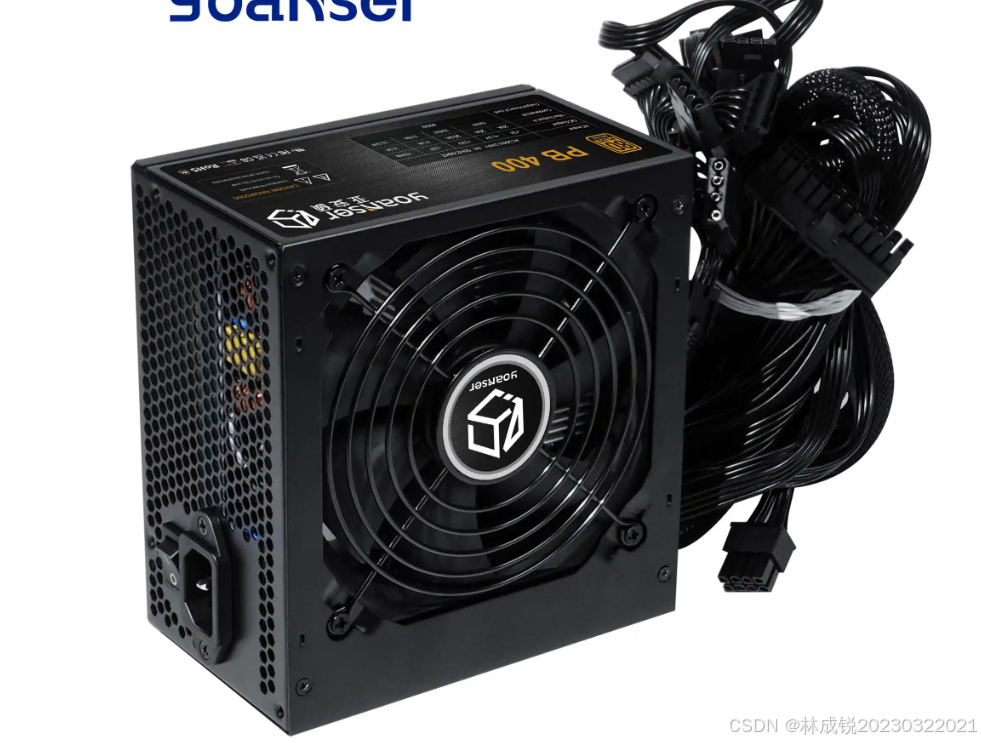

电源（Power Supply）：将交流电转换为直流电，提供稳定的电压和电流。

这些元器件是构建电子电路的基础，通过不同的组合和配置，可以创建出各种复杂的电子系统和设备。

六、所学技能示例：

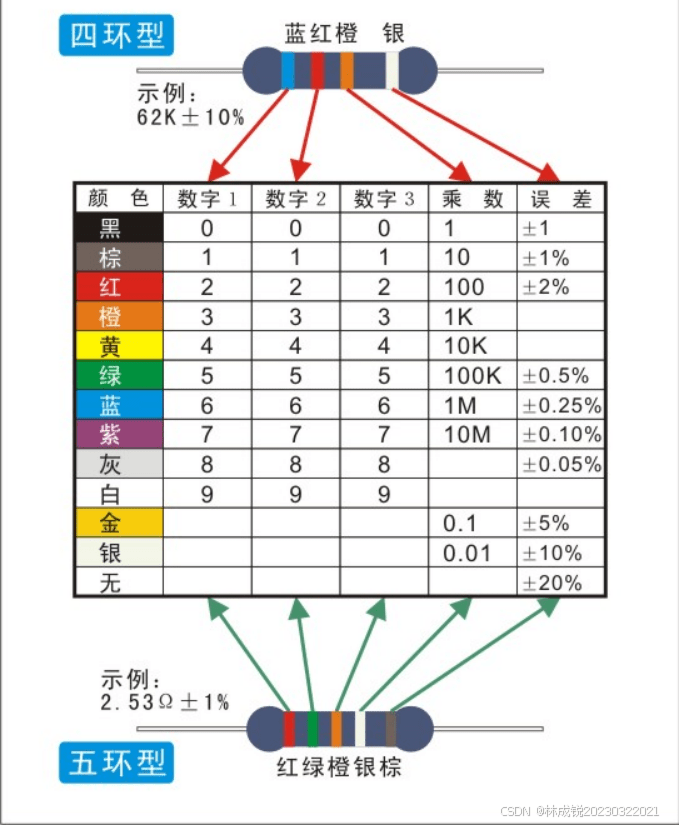

电阻的色环识别： 学习如何通过电阻上的色环来确定其阻值，这是一个基础但实用的技能。

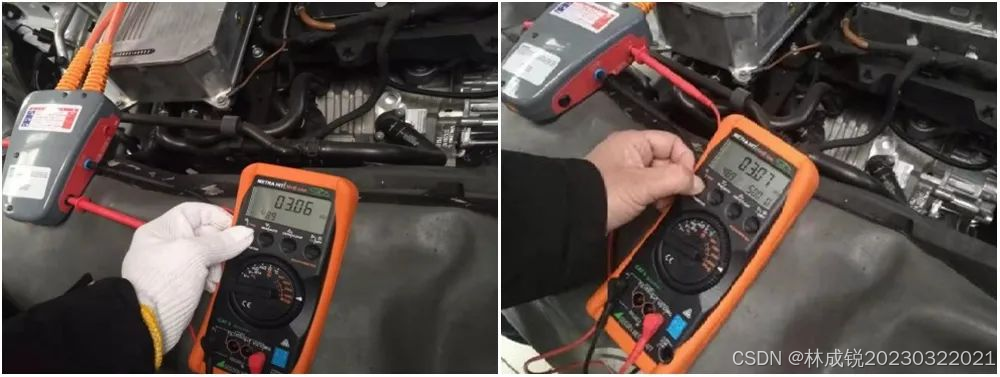

使用万用表： 掌握如何使用万用表测量电压、电流和电阻，这是电子工程师的基本工具。
1. 测量直流电压（DCV）：将万用表设置到直流电压档，然后将红色测试探头连接到电路的正极，黑色测试探头连接到负极。
2. 测量交流电压（ACV）：设置到交流电压档，连接方式与直流电压相同。
3. 测量电阻（Ω）：确保电路断电，将万用表设置到电阻档，然后连接测试探头到电阻的两端。
4. 测量电流（A）：需要将万用表串联到电路中，设置到电流档，然后连接测试探头。
电路仿真软件： 学习使用电路仿真软件，如Multisim或Proteus，来设计和测试电路，这可以减少实际搭建电路的时间和成本。

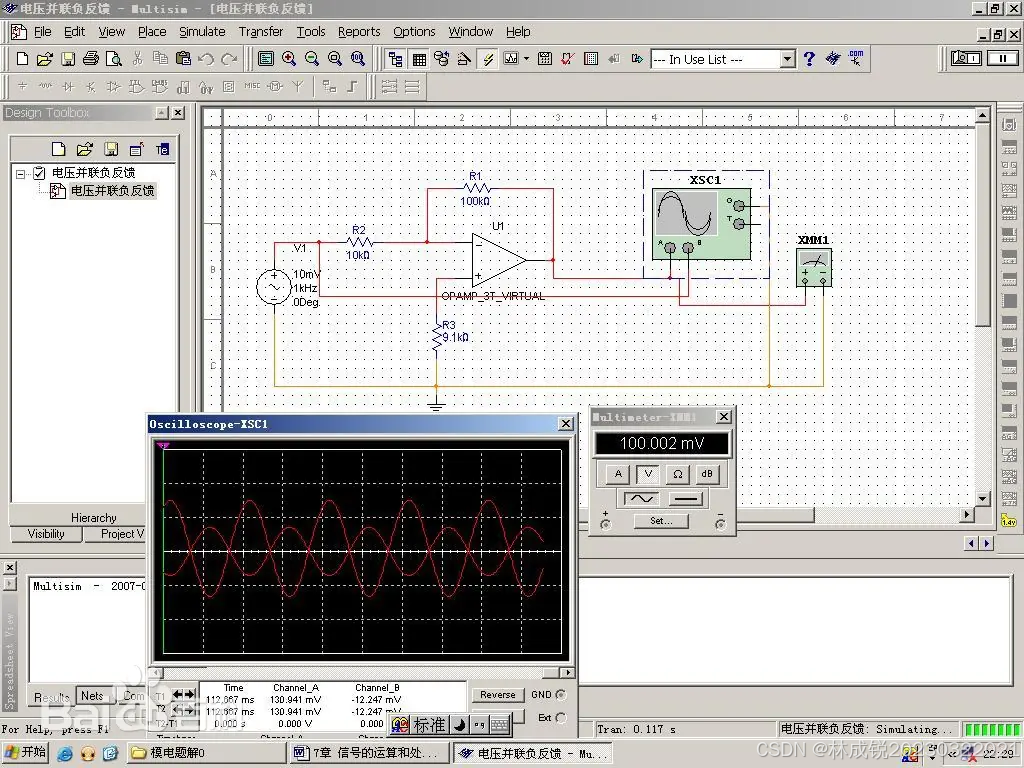

1. Multisim：
  - 打开软件并创建新的设计项目。
  - 在元件库中选择所需的元件，并将它们拖放到工作区。
  - 通过连接线将元件连接起来，构建所需的电路拓扑。
  - 设置元件的属性和参数，如电阻的阻值、电容的容值等。
  - 添加电压源或电流源，并设置其参数。
  - 运行仿真，使用内置的虚拟仪器（如示波器、万用表）来观察电路行为。
2. LTspice：
  - 安装LTspice软件并打开。
  - 选择“File > New Schematic”创建新的原理图。
  - 使用“Edit > Component”或快捷键F2来添加元件。
  - 通过绘制线条来连接元件，构建电路。
  - 设置仿真类型，如直流分析、交流分析或瞬态分析。
  - 运行仿真并观察结果。

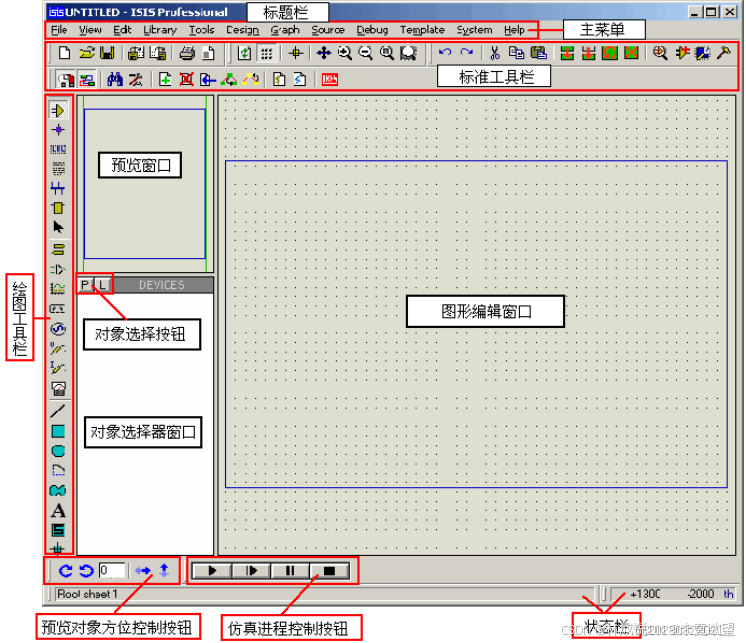

3. Proteus：
  - 打开Proteus软件并创建新项目。
  - 使用元件库添加元件到设计视图。
  - 连接元件以形成电路。
  - 添加电源和仿真所需的信号源。
  - 设置仿真参数并运行仿真。
  - 使用Proteus的虚拟仪器进行测量和分析

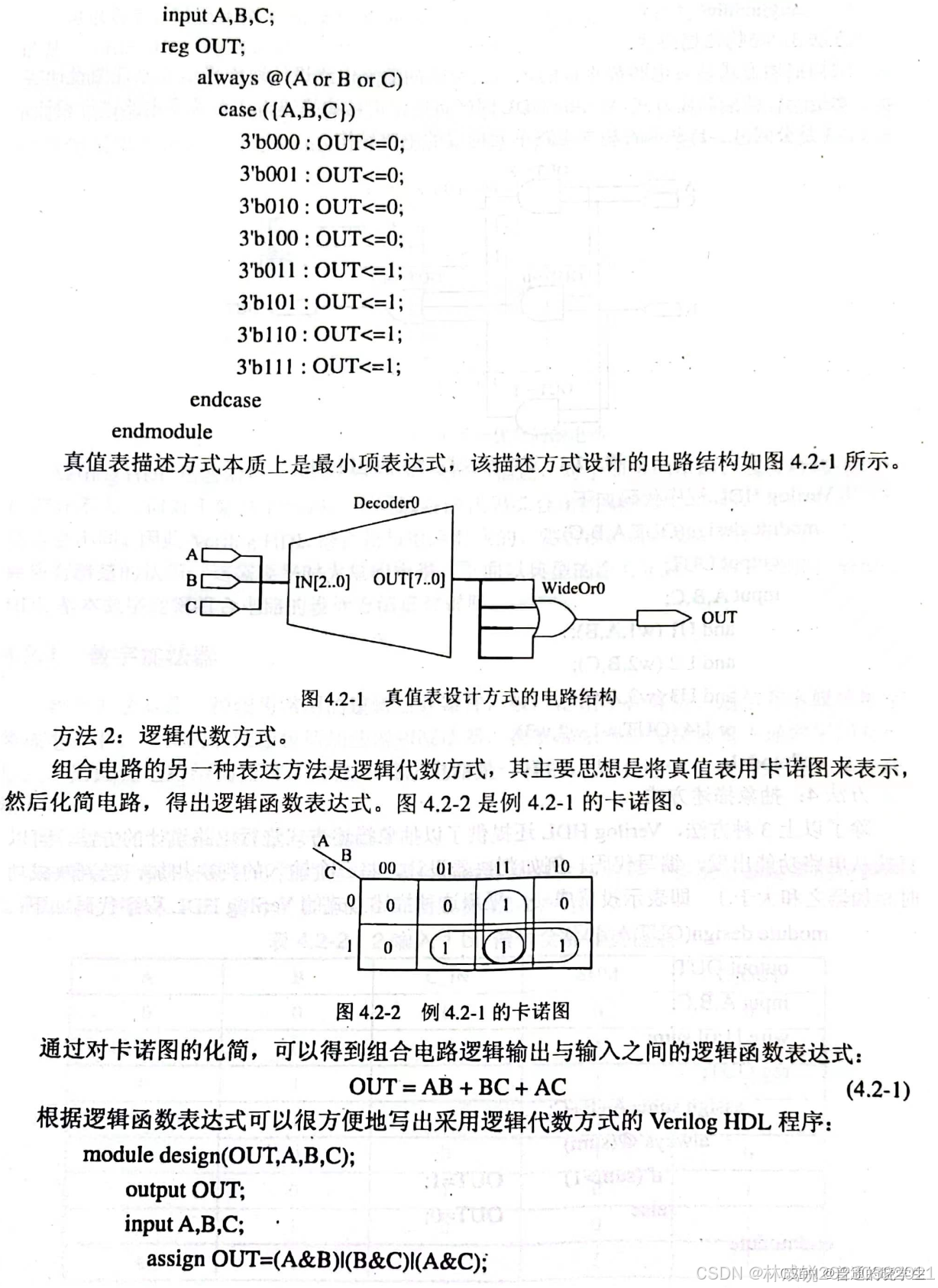

数字逻辑电路： 通过构建一个简单的计数器或时钟电路，理解数字逻辑电路的基本概念
1. 理解基本逻辑门：数字逻辑电路由基本的逻辑门组成，如与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）等。这些逻辑门是构建更复杂电路的基础。
2. 设计电路：使用逻辑门设计电路以实现特定的逻辑功能。这可能涉及到使用原理图或硬件描述语言（如Verilog或VHDL）来描述电路的逻辑功能。
3. 使用电路仿真软件：在实际构建电路之前，可以使用电路仿真软件（如Multisim、LTspice、Proteus或Logisim）来模拟电路的行为。这些软件允许你设计电路图，选择元件，连接它们，并运行仿真以观察电路的输出。
4. 分析电路：分析电路的逻辑功能，包括写出输出端的逻辑式，化简逻辑式，以及根据逻辑式写出真值表。
5. 实现电路：在仿真软件中，通过放置逻辑门和其他必要的元件，如触发器、多路复用器等，来构建电路。然后，通过连接线将它们连接起来，形成完整的电路。
6. 测试和验证：在仿真环境中测试电路，确保它按照预期工作。这可能涉及到设置输入信号，观察输出，并使用仿真软件中的虚拟仪器来帮助分析电路。
电路故障诊断： 通过模拟电路故障并学习如何诊断和修复它们，学生可以提高解决实际问题的能力。
1. 了解电路原理：熟悉电路图和元件功能。
2. 检查电源：确保电源连接正确，电压符合要求。
3. 视觉检查：观察元件和焊点，注意损坏或错误连接。
4. 测量电压：使用万用表检查关键节点电压。
5. 测量电流：测量关键元件的电流，检查异常。
6. 电阻测试：检查元件电阻值和电路板导线电阻。
7. 电容测试：测量电容值，进行充放电测试。
8. 信号追踪：用示波器观察信号波形。
9. 使用专业工具：如在线测试仪、X射线检测或热像仪。
10. 故障信号识别：根据特性分类故障信号。
11. 直接观察法：不使用工具，直观检查故障。
12. 参数测试法：用仪器检查电路静态工作点和元件参数。
13. 部件替换法：替换疑似故障部件以确定故障点。
