接近开关脉冲信号超速报警输出Modbus 485远程IO模块数据采集卡

1路编码器转速测量或2路DI频率测量，1路DO超速报警输出 WJ151

产品特点：

● 编码器计数转换成标准Modbus RTU协议

● 编码转速测量，能识别正反转，可报警输出

● 也可以设置作为2路独立DI高速计数器

● 一路DO输出可设置为计数或频率报警信号

● 计数值支持断电自动保存

● DI输入支持PNP和NPN输入

● 继电器和机械开关输入时可以设置滤波时间

● 通过RS-485接口可以清零和设置计数值

● 宽电源供电范围：8 ~ 32VDC

● 可靠性高，编程方便，易于应用

● 标准DIN35导轨安装，方便集中布线

● 用户可编程设置模块地址、波特率等

典型应用：

● 编码器脉冲信号测量与报警

● 流量计脉冲计数或流量测量

● 生产线产品计数

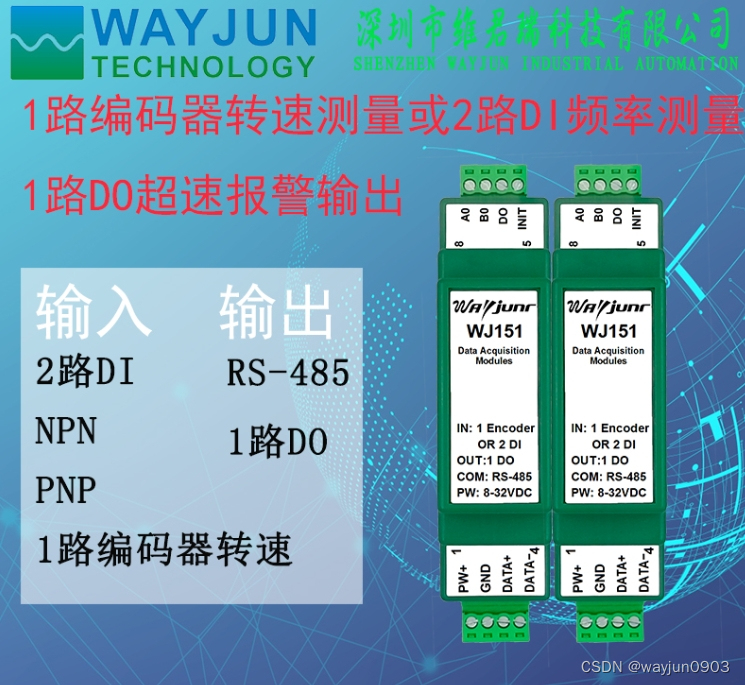

● 物流包裹数量计数 图1 WJ151 模块外观图

● 接近开关脉冲信号测量

● 编码器信号远传到工控机

● 水表或电表脉冲计数

● 智能工厂与工业物联网

产品概述：

WJ151产品实现传感器和主机之间的信号采集，用来解码编码器信号。WJ151系列产品可应用在 RS-485总

线工业自动化控制系统，自动化机床，工业机器人，三坐标定位系统，位移测量，行程测量，角度测量，转速测

量，流量测量，产品计数等等。

产品包括信号采集，脉冲信号捕捉，信号转换和RS-485串行通信。每个串口最多可接255只 WJ151系列模块，

通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，波特率可由代码设置，能与其他厂家的控制模块挂在

同一RS-485总线上，便于计算机编程。
