中科大OJ Verilog 在线评测题解 1-23

 最近跟着老师学习Verilog，做了中科大的练习题，将答案记录一下

Q1 输出1

题目描述

编写 Verilog 代码，使电路输出信号1

输入格式

无输入

输出格式

输出1，位宽为1

示例波形

代码

module top_module(
  output out
);
  // Write your code here
    wire out;
    assign  out =1;
endmodule

Q2 输出0

题目描述

编写 Verilog 代码，使电路输出信号0

输入格式

无输入

输出格式

输出0，位宽为1

示例波形

代码

module top_module(
  output out
);
  // Write your code here
    assign out=0;
endmodule

Q3 wire

wire

题目描述

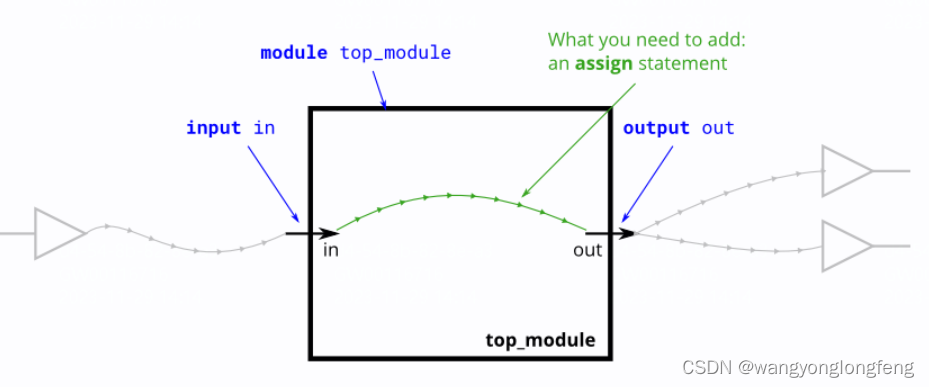

wire 是 Verilog 的关键字，用于表征信号类型的，其含义是线网。wire 可理解为物理连线，但又有所不同，因为 Verilog 中的 wire 是有方向的。例如设计一模块，模块名命名为 top_module，输入信号名为 in，输出信号名为 out，使 in 与 out 直连，如下图所示：

请使用 assign 语句将代码补充完整，使其实现上述电路图的功能。

输入格式 任意

输出格式 与输入完全相同

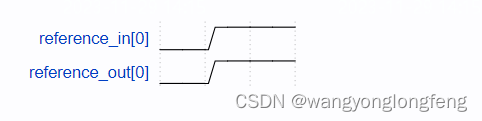

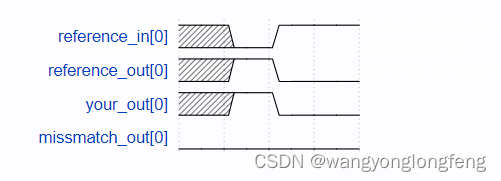

示例波形

代码

module top_module(
  input in, output out
);
  // Write your code here
    assign out = in;
endmodule

Q4 多个端口的模块

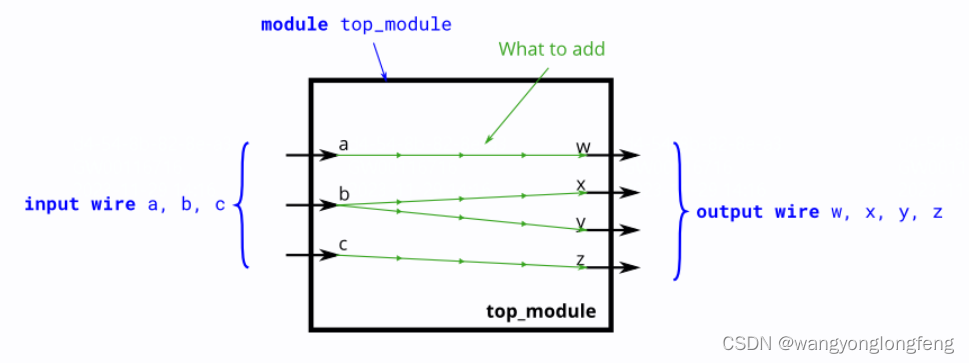

题目描述 wire是Verilog的关键字，用于表征信号类型的，其含义是线网，wire可理解为物理连线，但又有所不同，因为verilog中的wire是有方向的，例如设计一模块，模块名命名为top_module，输入信号名为in，输出信号名为out，使in与out直连，如下图所示：

请使用assign语句将代码补充完整，使其实现上述电路图的功能

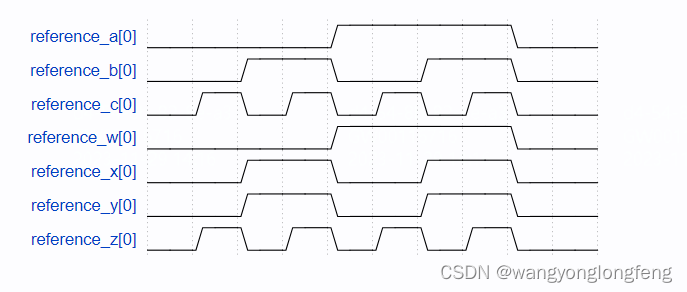

输入格式 1 1 1 输出格式 1 1 1 1 示例波形

代码

module top_module(
    input a,b,c,
    output w,x,y,z );
// 请用户在下方编辑代码
assign w=a,x=b,y=b,z=c;
//用户编辑到此为止
endmodule

Q5 非门

题目描述 创建一个名为top_module的Verilog模块，实现非门的功能

输入格式 无 输出格式 无 示例波形

代码

module top_module( input in, output out );
// 请用户在下方编辑代码
assign out=~in;
//用户编辑到此为止
endmodule

Q6 与门

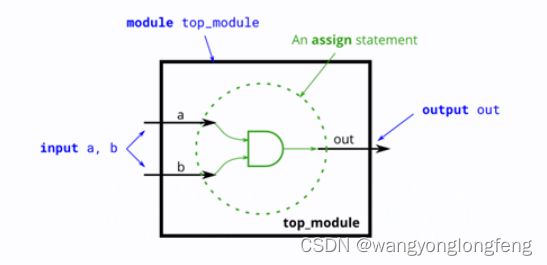

题目描述 创建一个Verilog模块，实现与门的逻辑功能，如下图所示：

输入格式 1bit a, 1bit b 输出格式 1bit out, 为 a and b 的结果 示例波形

代码

module top_module(
  input a,
  input b,
  output out );
// 请用户在下方编辑代码
	assign out=a&b;
//用户编辑到此为止
endmodule

Q7 或非门

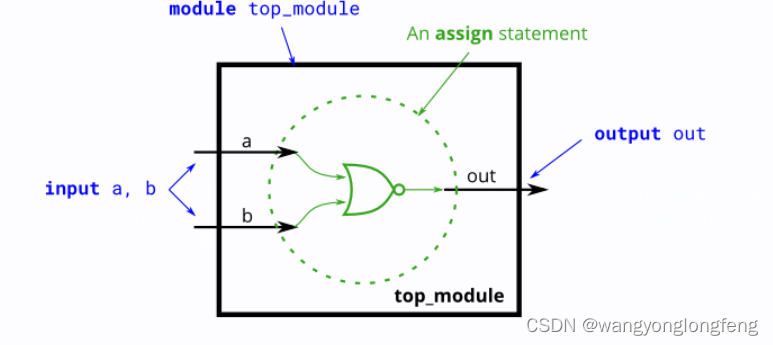

题目描述 创建一个Verilog模块，实现或非门的逻辑功能，如下图所示：

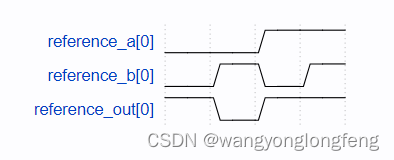

输入格式 输入a,b均为1位 输出格式 输出out也为1位 示例波形

代码

module top_module(
    input a,
    input b,
    output out );
// 请用户在下方编辑代码
    assign out=~(a|b);
//用户编辑到此为止
endmodule

Q8
