本文围绕ARM架构，通过XMIND构建详细的学习路径，包括架构层次、拓扑结构、术语解析等，同时参考官方文档和知乎答案，深入浅出地介绍交易分类、缓存状态模型等关键概念。

ARM学习书籍或者思路总结，以XMIND 为形式，构建思维大厦，蛰伏与积累，下面补充对XMIND的描述
本篇参考 arm 官网公开材料 《amba_5_chi_architecture_specification》学习笔记

其他学习参考：https://www.zhihu.com/question/33412912/answer/1115809582

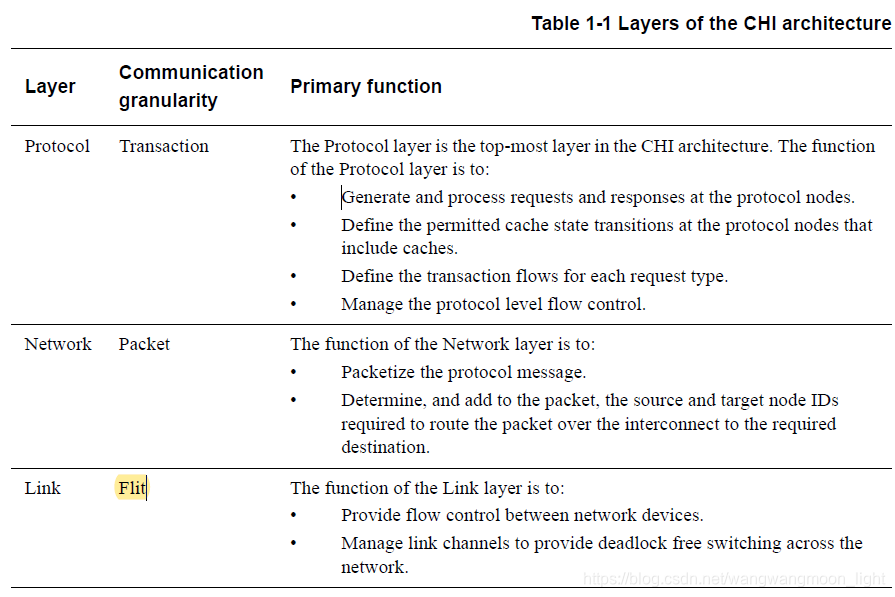

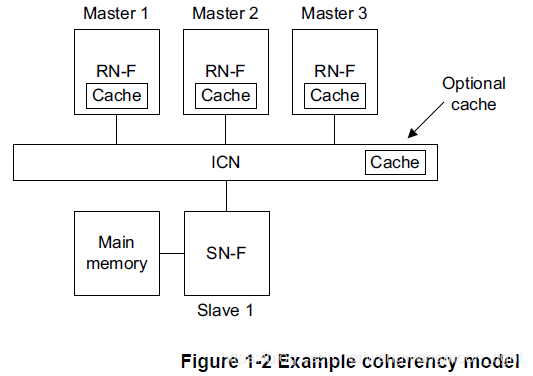

1.1 Architecture Layers

在这里插入图片描述

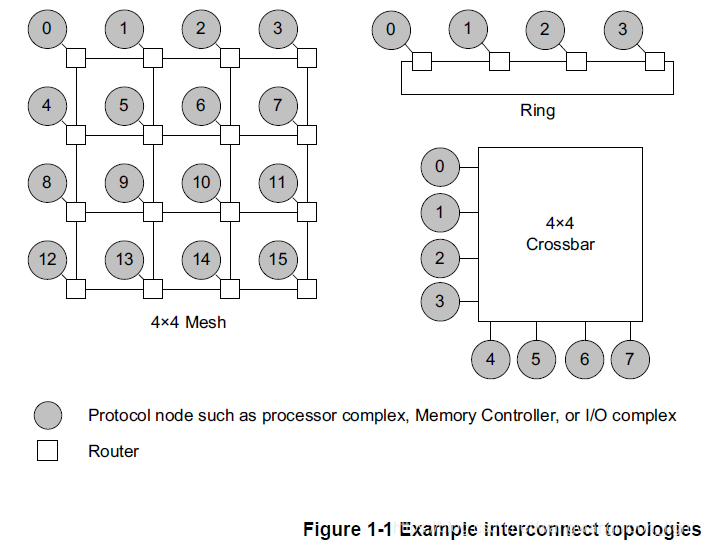

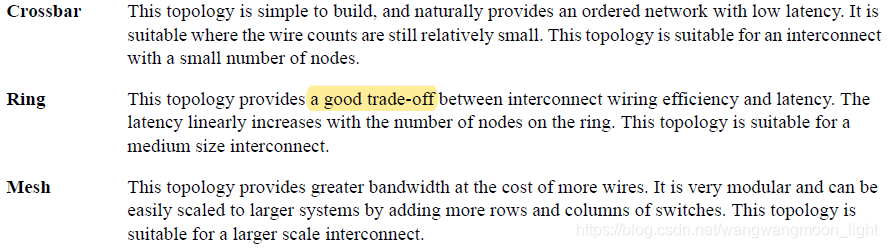

1.2 Topology

三种拓扑结构
在这里插入图片描述
在这里插入图片描述

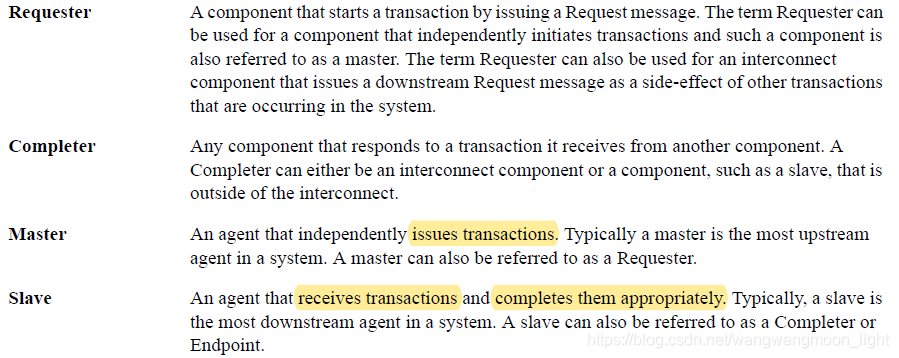

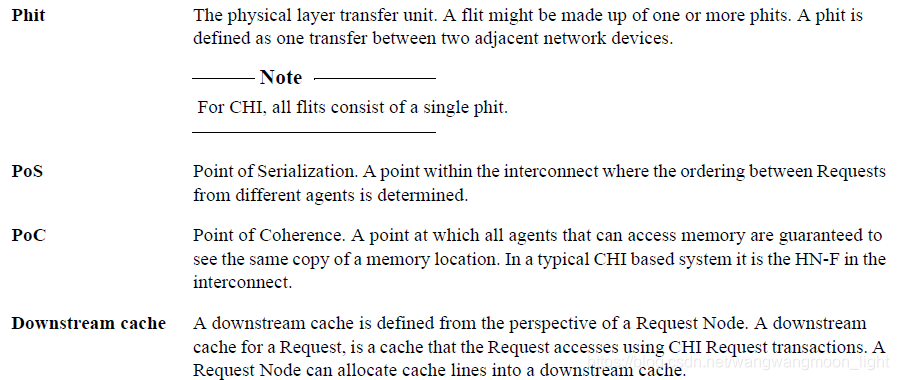

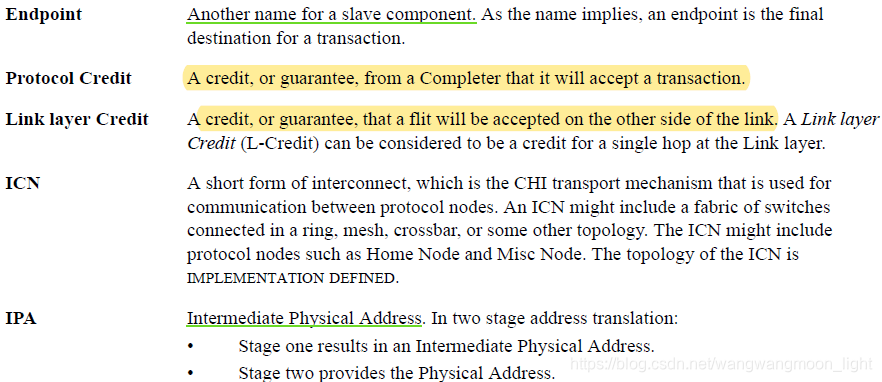

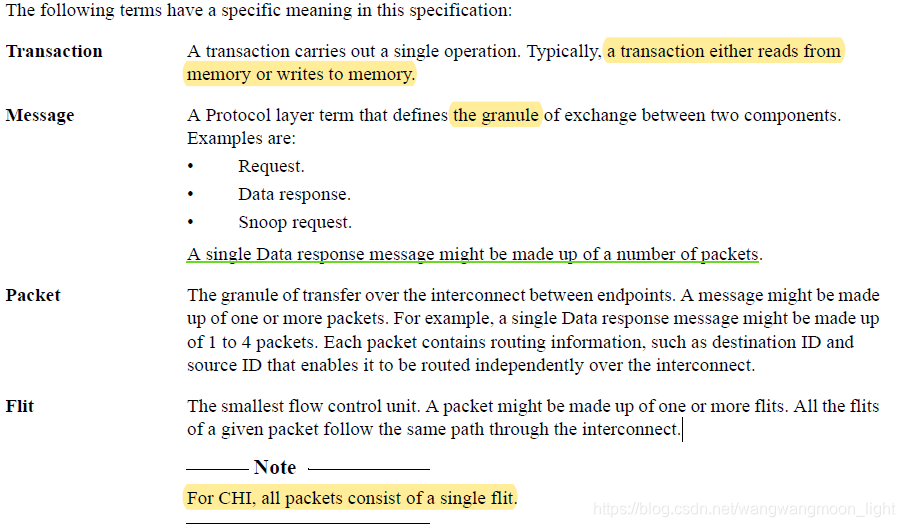

1.3 Terminology

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

1.4 Transaction Classification

在这里插入图片描述
在这里插入图片描述

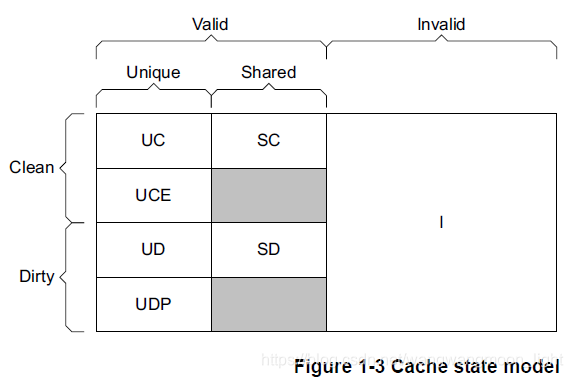

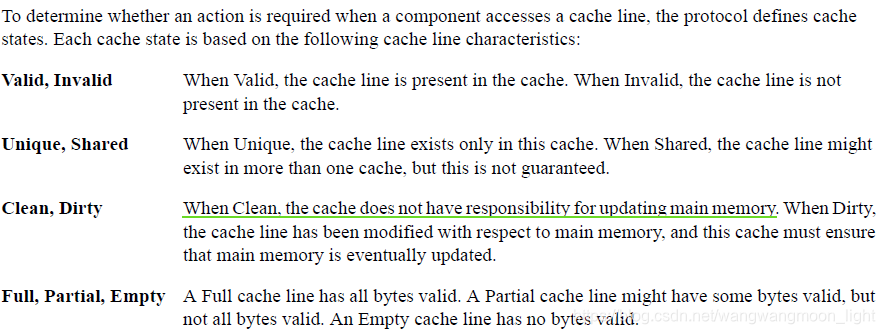

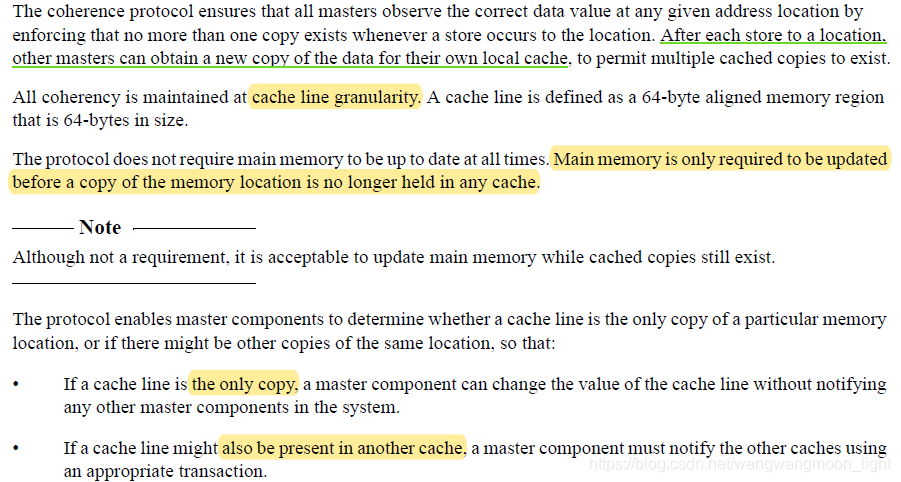

1.5 Cache state model

在这里插入图片描述
在这里插入图片描述

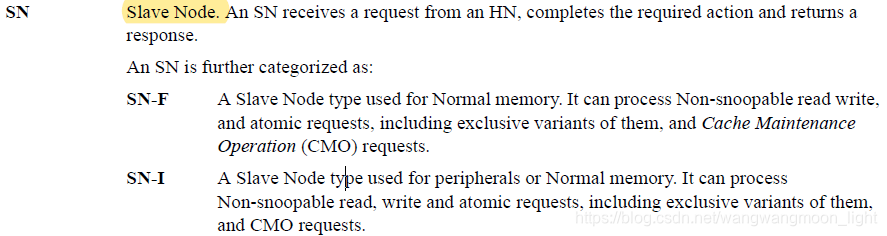

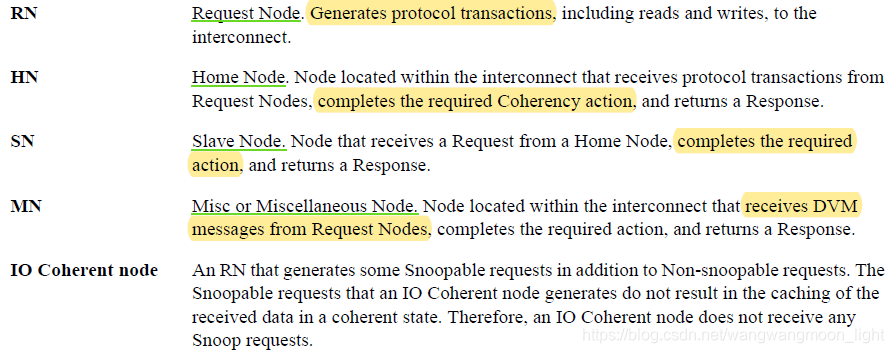

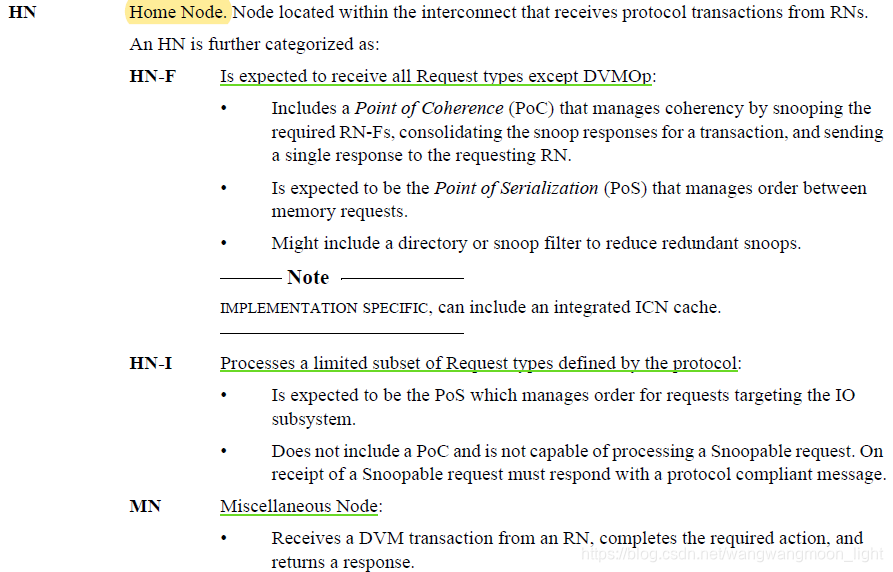

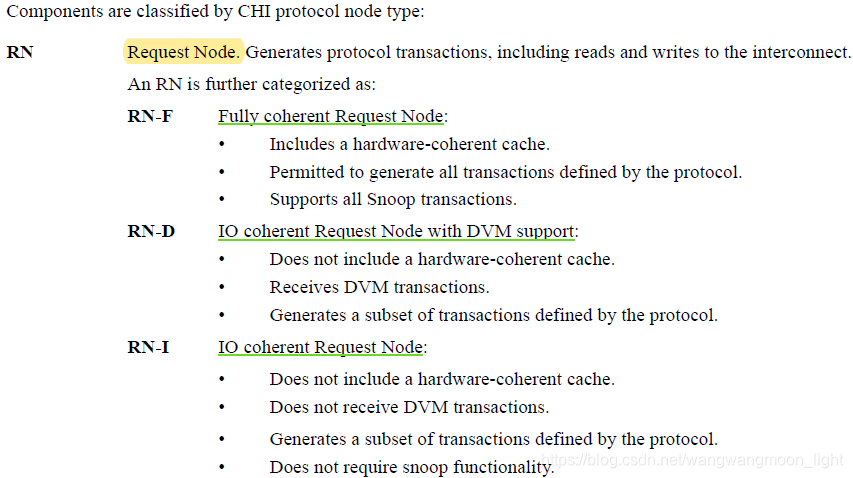

1.6 Component naming

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

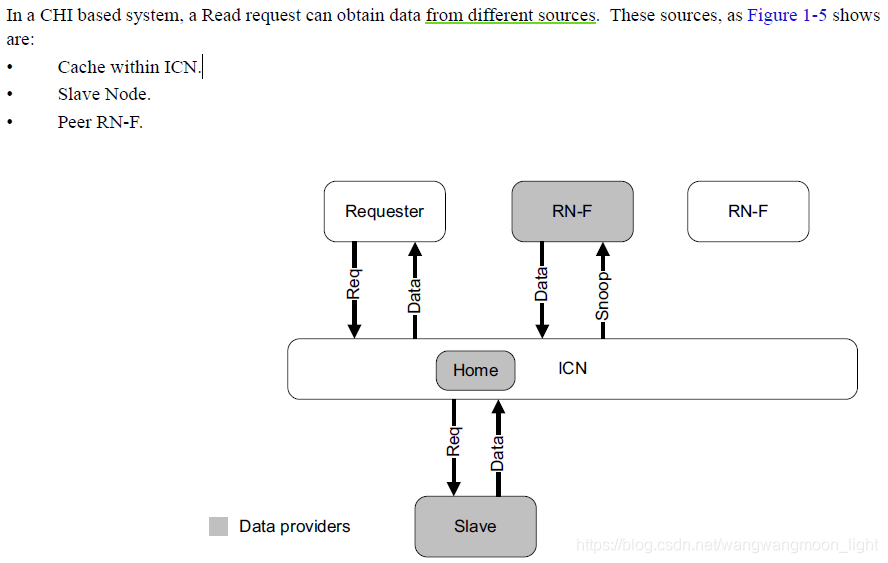

1.7 Read Data Source

在这里插入图片描述
