单目相机一直被称为自动驾驶的“眼睛”,可提供的丰富感知细节信息。同时由于其适中的价格,稳定的性能,在自动驾驶感知领域被寄予开疆拓土的重托。业内研究最早的是Mobieye,可实现LDW,行人探测,交通灯识别TSR,ACC等。

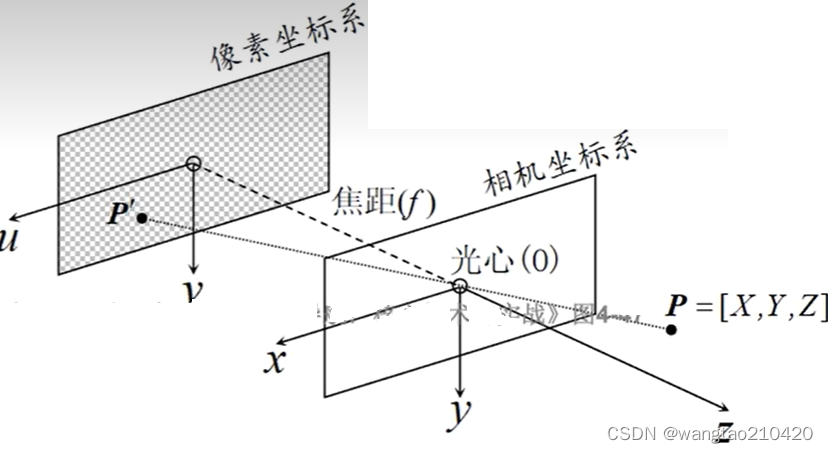

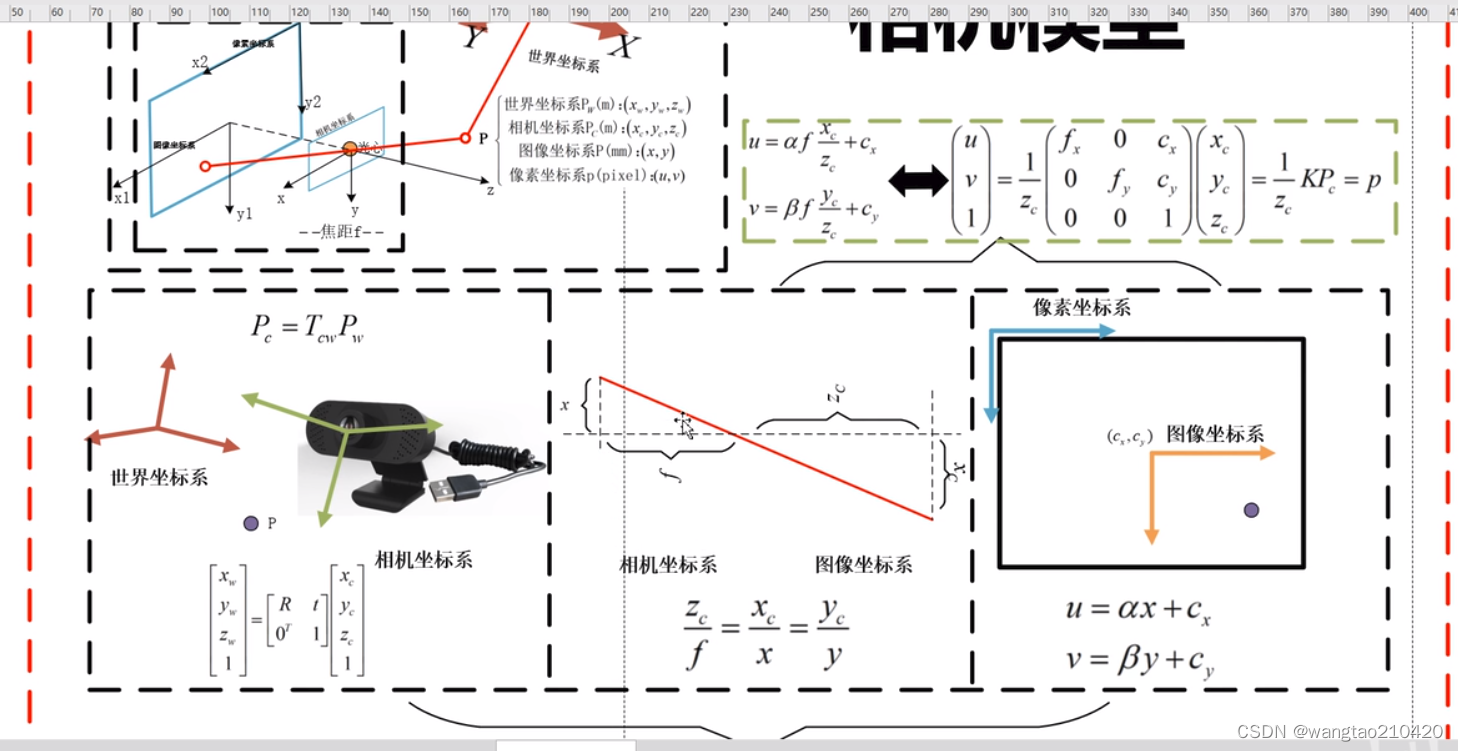

成像模型的坐标系为:世界坐标系 --> 相机坐标系 --> 图像坐标系 --> 像素坐标系
世界坐标系(world coordinate),也称为测量坐标系,是一个三维直角坐标系,以其为基准可以描述相机和待测物体的空间位置。世界坐标系的位置可以根据实际情况自由确定。

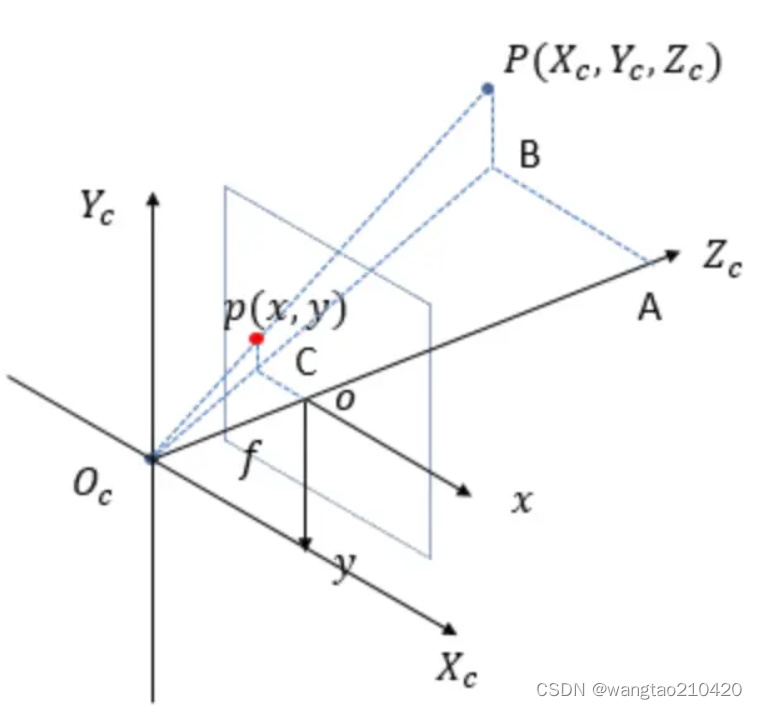

相机坐标系(camera coordinate),也是一个三维直角坐标系,原点位于镜头光心处,x、y轴分别与相面的两边平行,z轴为镜头光轴,与像平面垂直。
像素坐标系(pixel coordinate),是一个二维直角坐标系,反映了相机CCD/CMOS芯片中像素的排列情况。原点位于图像的左上角,轴、轴分别于像面的两边平行。

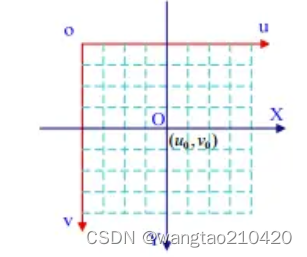

像素坐标系转换为图像座标系,
单目相机原理是:小孔成像+凸透镜=单目相机
小孔成像原理

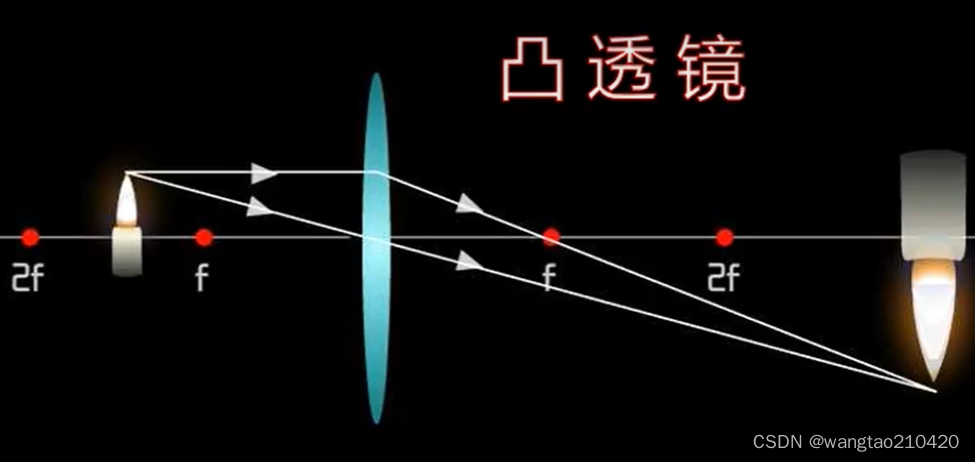

凸透镜原理

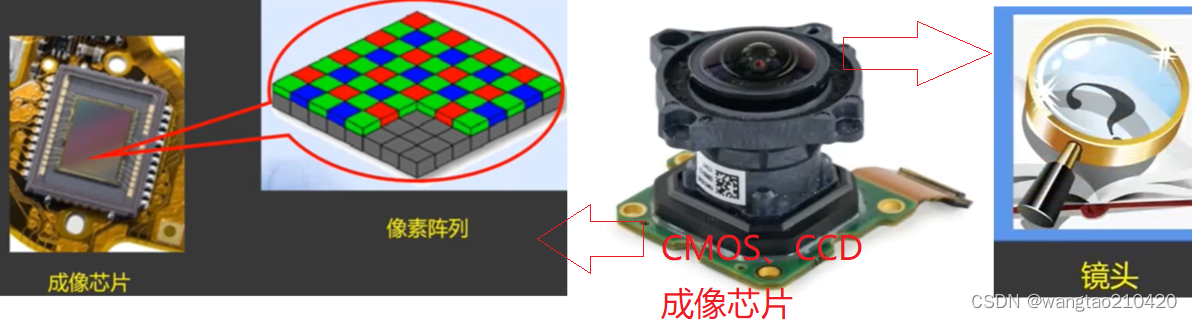

单目相机原理

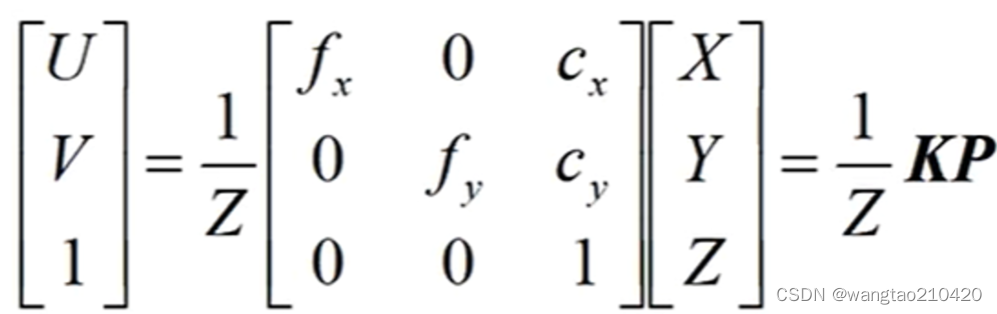

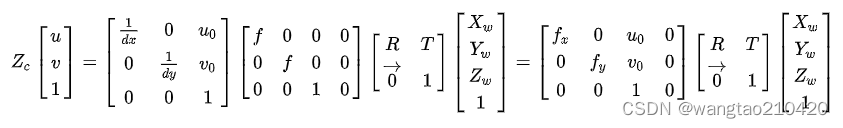

内参:理想数学模型
内参真实模型

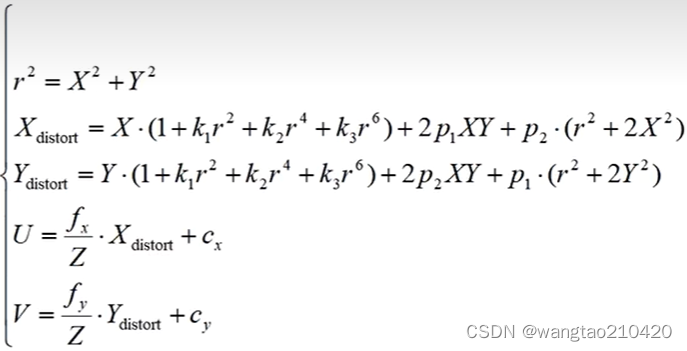

实际数据模型(畸变矫正)

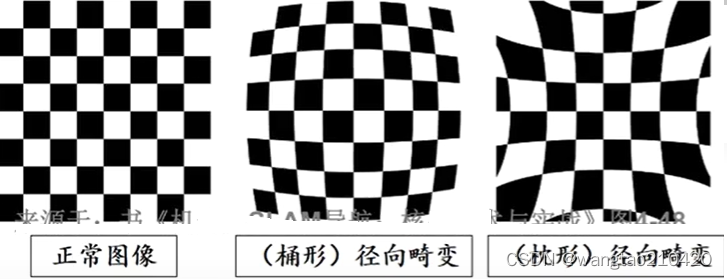

径向畸变(K1,K2,K3)
切向畸变(P1,P2)

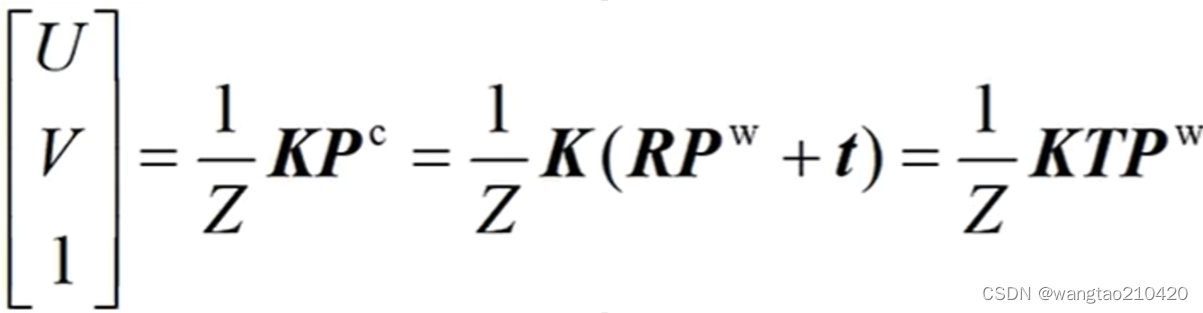

外参模型
偏移量(t)
转移矩阵(T)
单目相机只有一个摄像头,将三维空间信息存储了二维图像,相当于某个场景在图像上的一个投影,丢失了深度信息。所谓的深度信息就是单目相机和被测物体之间的距离。
