应用场景

智能推荐

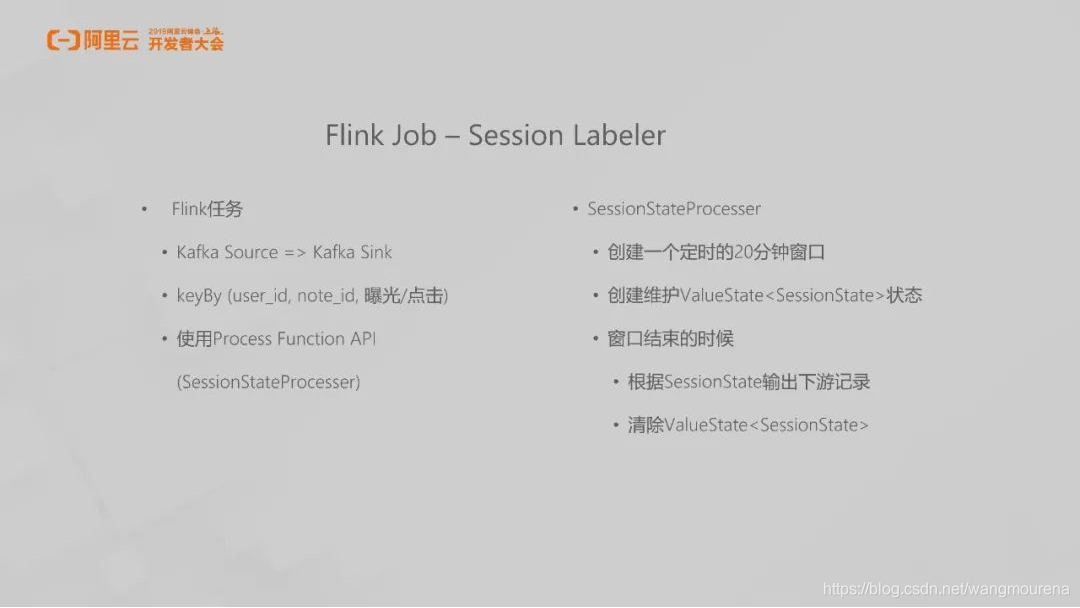

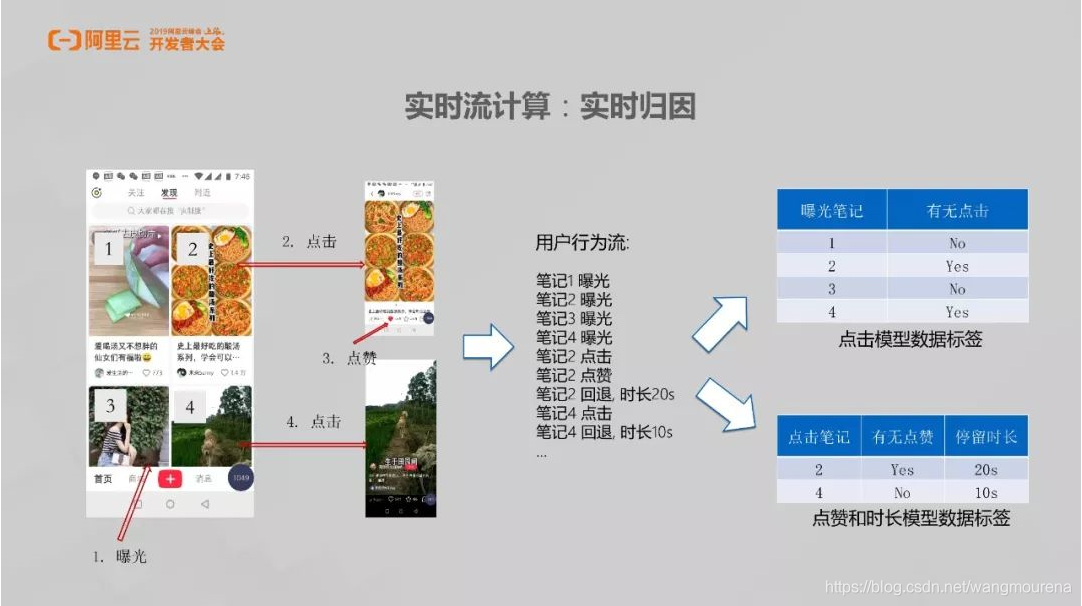

1、小红书推荐系统

在这里插入图片描述

实时数仓

什么是实时数仓

数据仓库（Data Warehouse）,可简写为DW或DWH，是一个庞大的数据存储集合，通过对各种业务数据进行筛选与整合，生成企业的分析性报告和各类报表，为企业的决策提供支持。实时仓库是基于Storm/Spark（Streaming）/Flink等实时处理框架，构建的具备实时性特征的数据仓库。
在这里插入图片描述

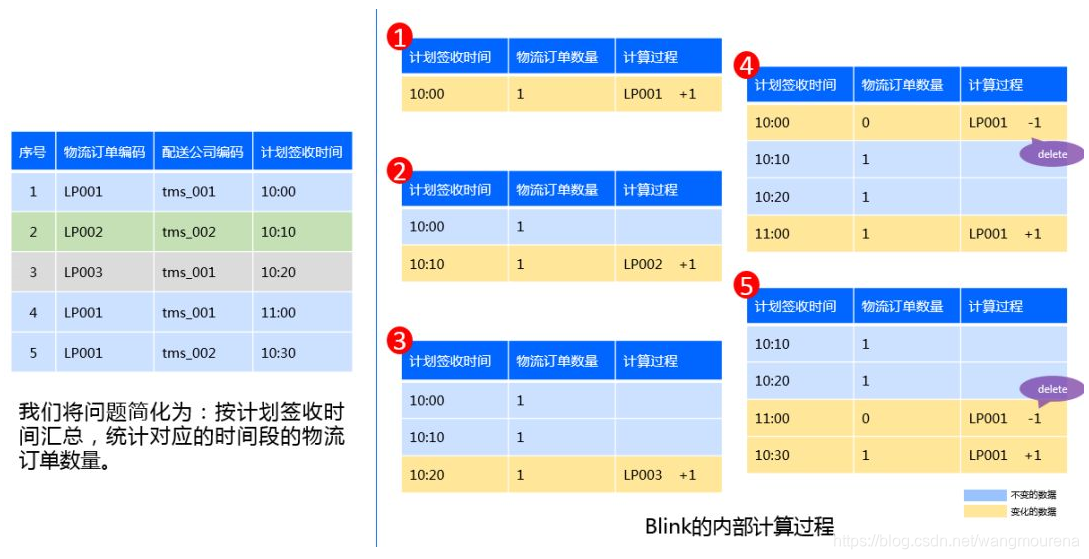

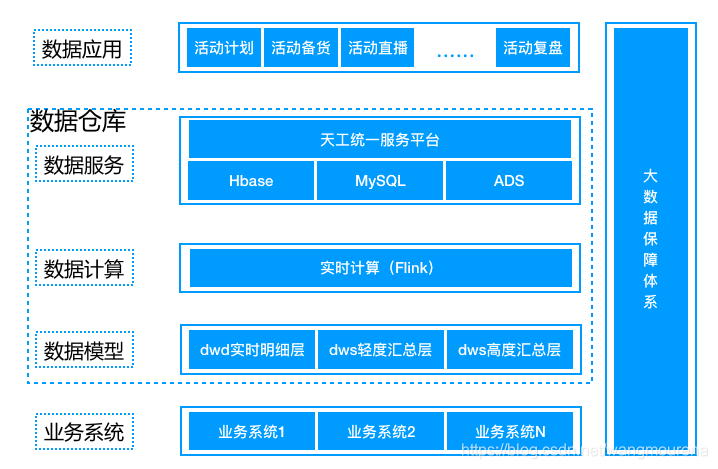

阿里巴巴菜鸟网络实时数仓设计：

在这里插入图片描述

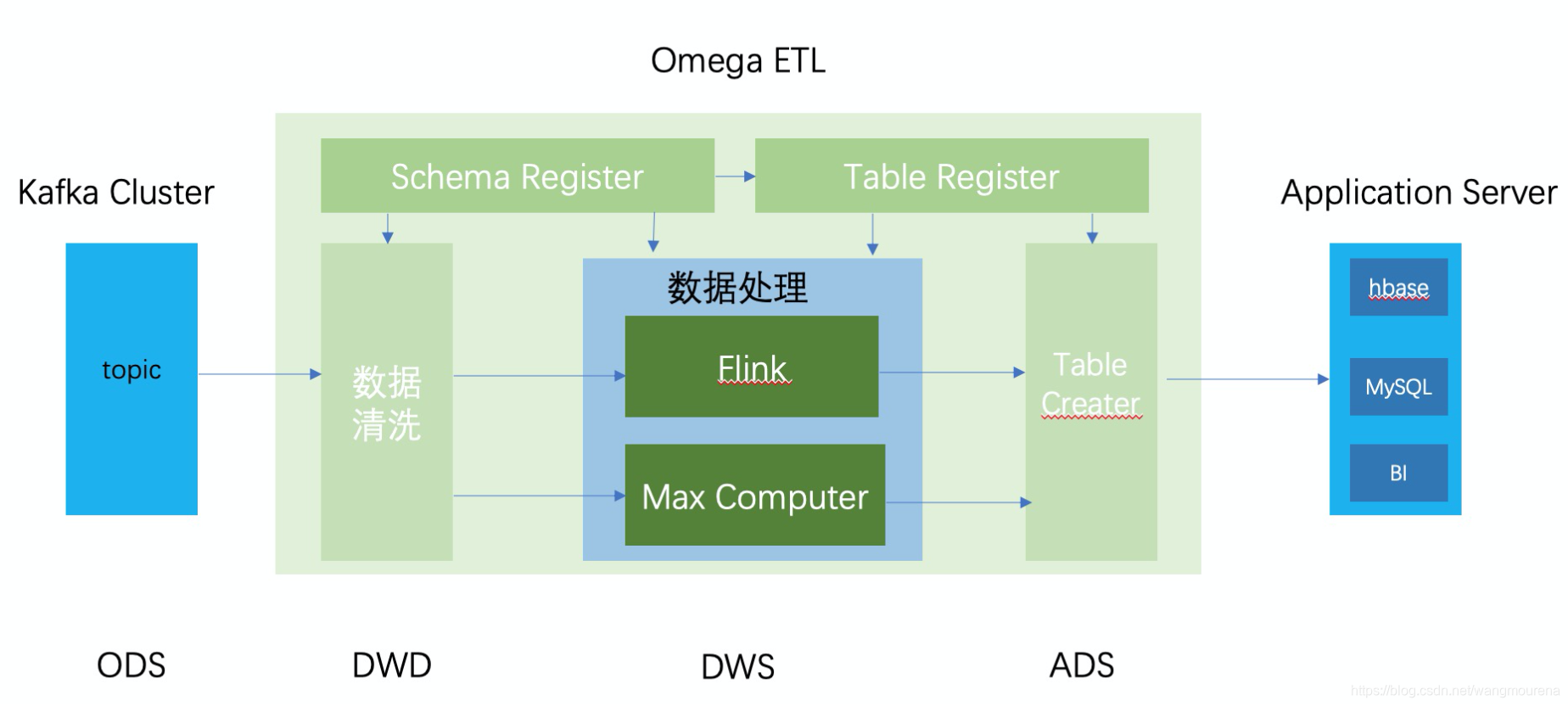

数仓分层处理架构（流式ETL）：

ODS -> DWD -> DWS -> ADS

ODS（Operation Data Store）：操作数据层，一般为原始采集数据。
DWD(Data Warehouse Detail) ：明细数据层，对数据经过清洗，也称为DWI。 DWS(Data Warehouse Service)：汇总数据层，基于DWD层数据，整合汇总成分析某一个主题域的服务数据，一般是宽表，由多个属性关联在一起的表，比如用户行为日志信息：点赞、评论、收藏等。
ADS(Application Data Store): 应用数据层，将结果同步至RDS数据库中，一般做报表呈现使用。
在这里插入图片描述

大数据分析应用

IOT物联网
Internet of things（IOT）

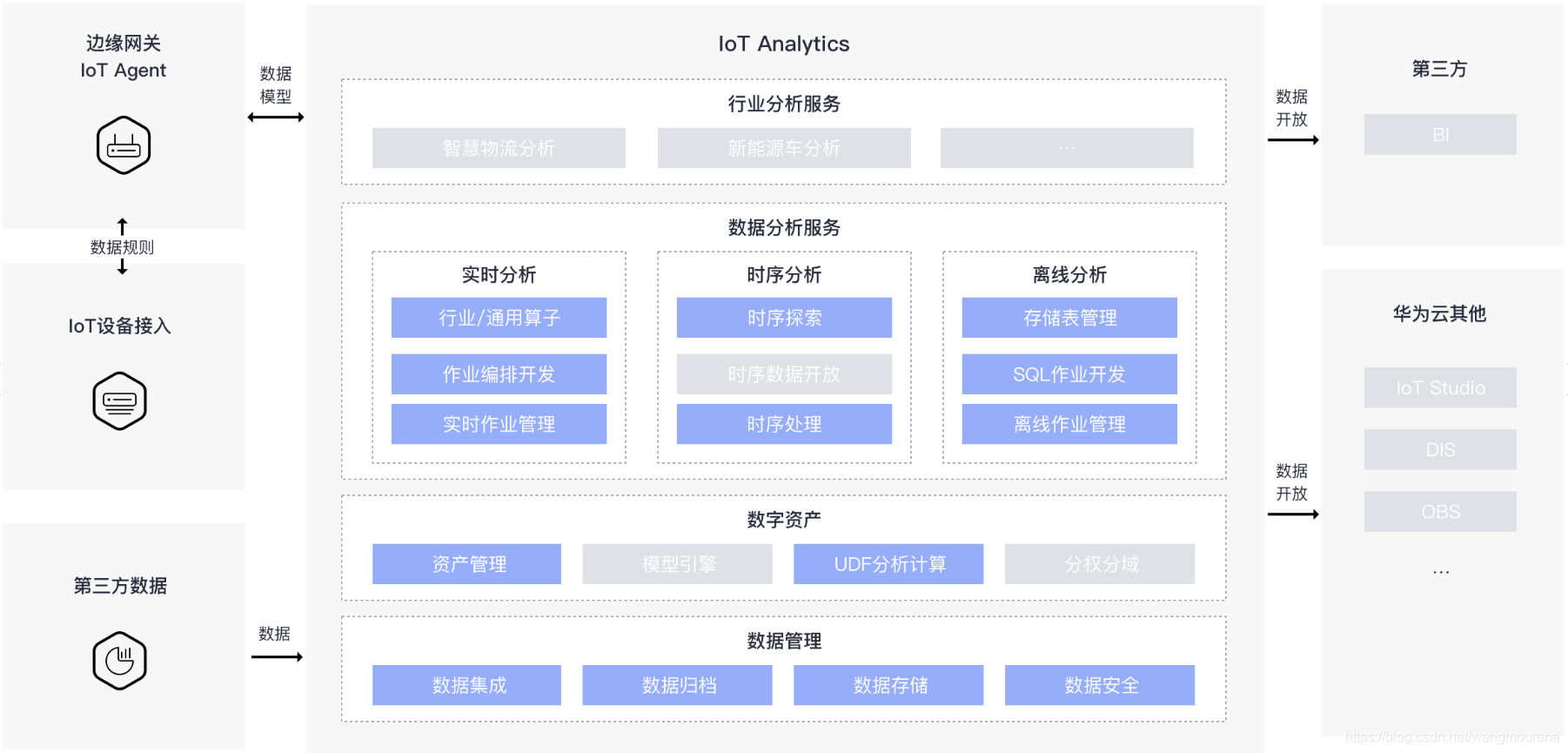

华为Iot数据分析平台架构

在这里插入图片描述

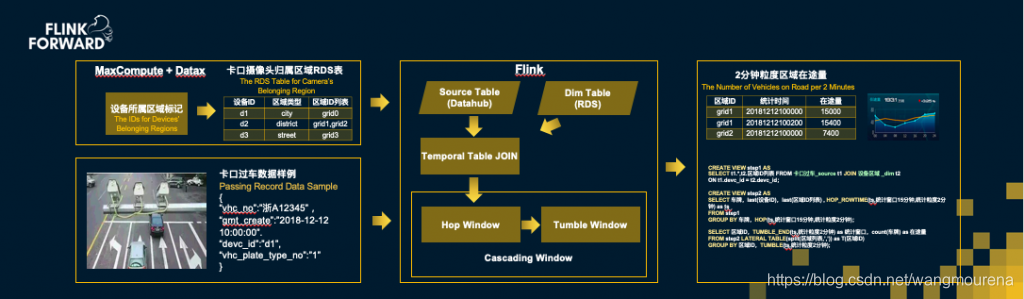

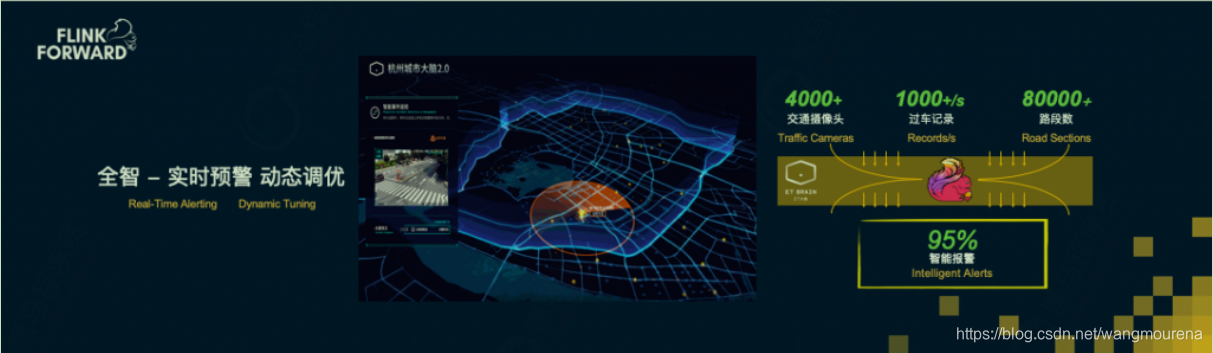

智慧城市

在这里插入图片描述

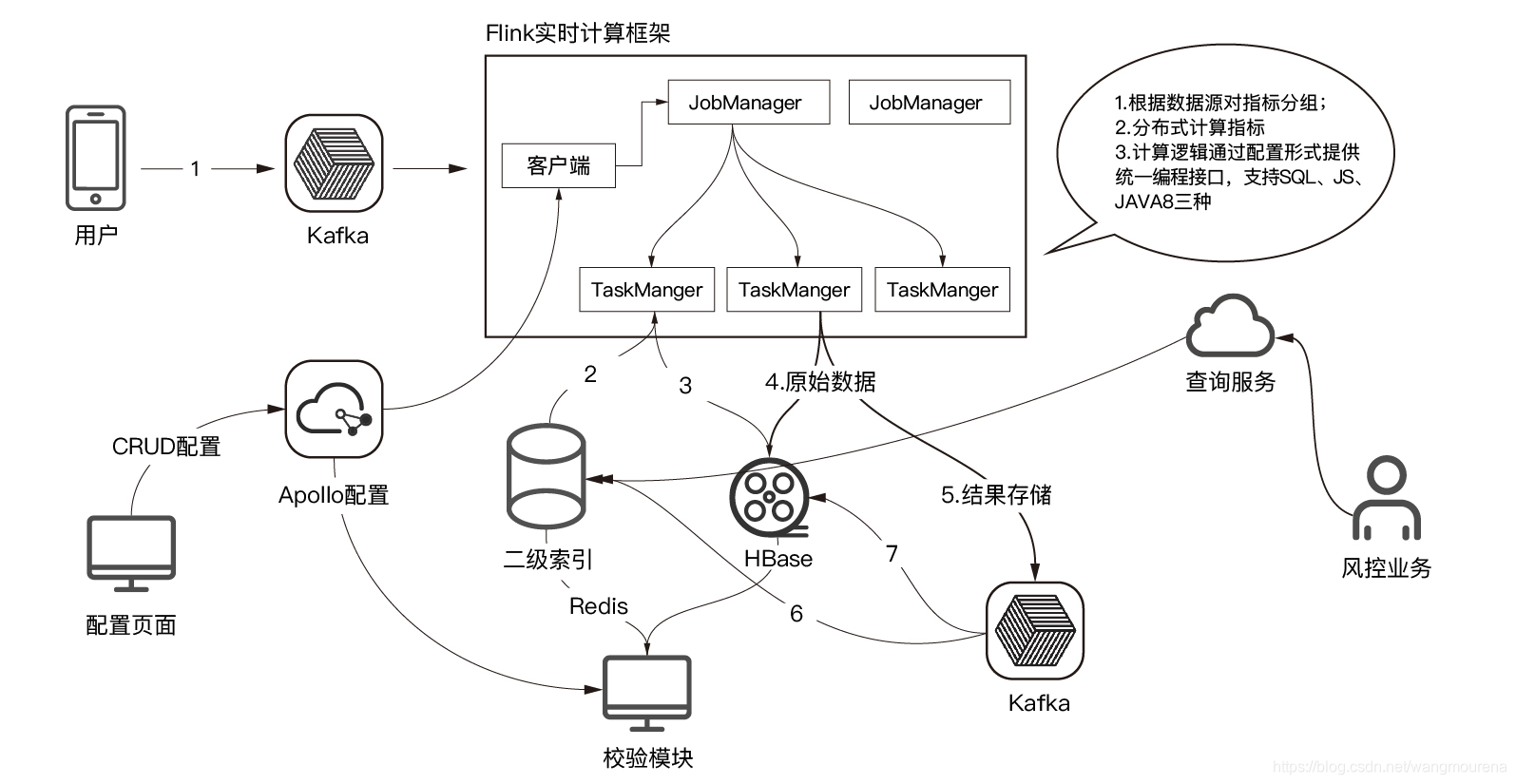

金融风控

在这里插入图片描述

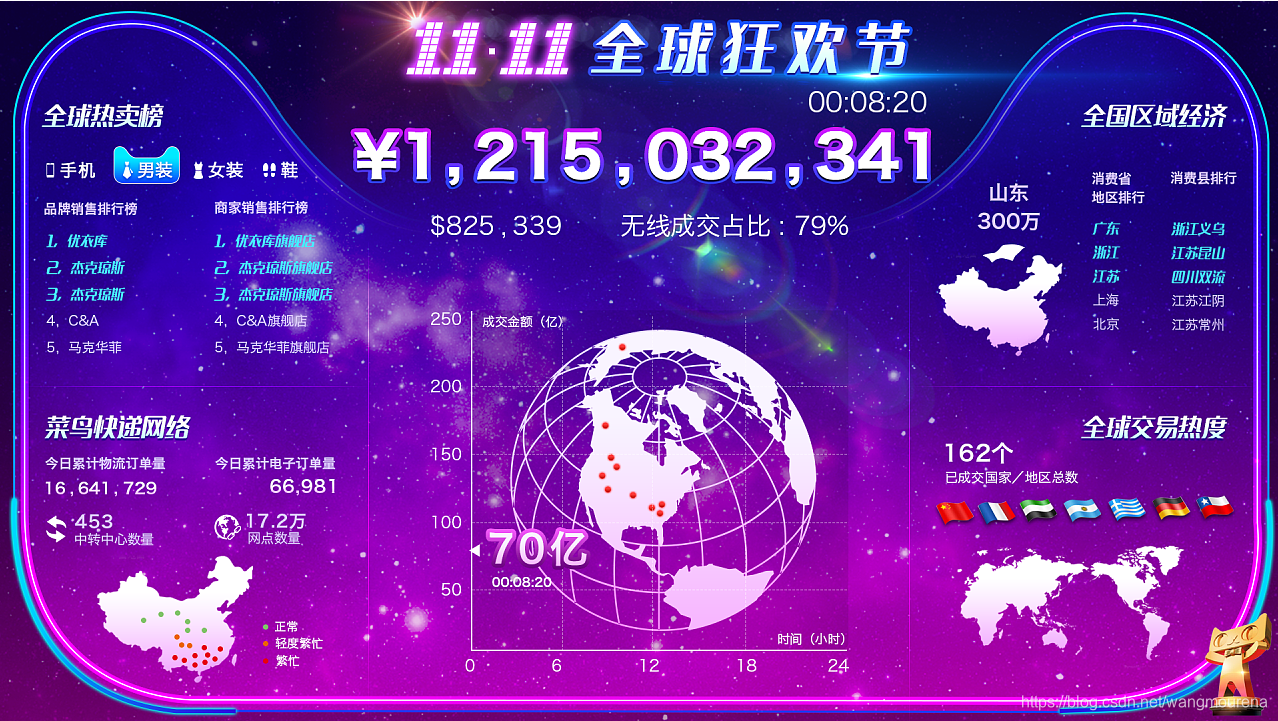

电商行业

在这里插入图片描述

Flink快速入门

概述

Flink是什么
Flink是一个面向数据流处理和批处理的分布式开源计算框架。
无界流VS有界流
1）无界流：有定义流的开始，但没有定义流的结束，会不停地产生数据，无界流采用的是流处
理方式。
2）有界流：有定义流的开始，也有定义流的结束，需要在获取所有数据后再进行计算，有界流
采用的是批处理方式。

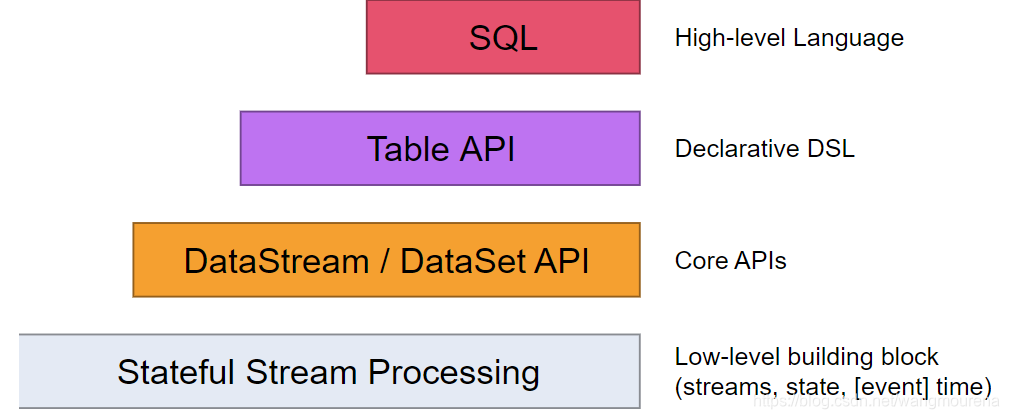

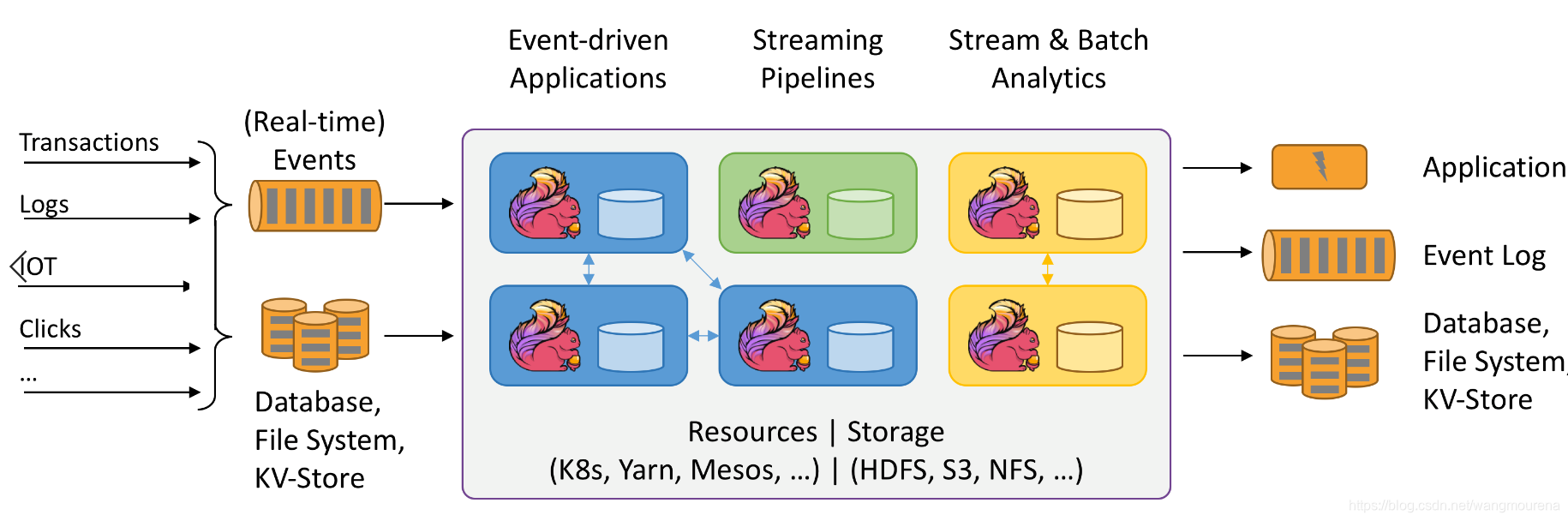

编程模型

在这里插入图片描述
DataSet 一般用来处理有界流数据。
DataStream一般用来处理无界流数据。

案例

环境搭建

pom

		<!-- Flink核心依赖组件 -->
        <dependency>
            <groupId>org.apache.flink</groupId>
            <artifactId>flink-walkthrough-common_${scala.binary.version}</artifactId>
            <version>${flink.version}</version>
        </dependency>
        <dependency>
            <groupId>org.apache.flink</groupId>
            <artifactId>flink-streaming-java_${scala.binary.version}</artifactId>
            <version>${flink.version}</version>
        </dependency>
        <dependency>
            <groupId>org.apache.flink</groupId>
            <artifactId>flink-clients_${scala.binary.version}</artifactId>
            <version>${flink.version}</version>
        </dependency>

批处理案例

功能：通过批处理方式，统计日志文件中的异常数量。

public class BatchProcessorApplication {

    public static void main(String[] args) throws Exception {
        // 1. 定义Flink运行环境
        ExecutionEnvironment env = ExecutionEnvironment.getExecutionEnvironment();

        // 2. 读取数据源 （日志文件信息）
        DataSource<String>  logData = env.readTextFile("./data/order_info.log");

        // 3. 清洗转换数据
        logData.flatMap(new FlatMapFunction<String, Tuple2<String, Integer>>() {
            @Override
            public void flatMap(String value, Collector<Tuple2<String, Integer>> collector) throws Exception {
                // 1) 根据正则， 提取每行日志的级别
                Pattern pattern = Pattern.compile("\\[main\\](.*?)\\[");
                Matcher matcher = pattern.matcher(value);
                if(matcher.find()) {
                    // 2) 如果匹配符合规则， 放置元组， 输出数据
                    collector.collect(new Tuple2<String, Integer>(matcher.group(1).trim(), 1));
                }
            }
        }).groupBy(0).sum(1).print(); // 4. 根据日志级别， 汇总统计日志级别的次数，打印结果
    }
}

流处理案例

功能：根据IP统计访问次数

public class StreamProcessorApplication {

    public static void main(String[] args) throws Exception {

        // 1. 创建运行环境
        StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
        // 2. 读取Socket数据源
        DataStreamSource<String> socketStr = env.socketTextStream("flink1", 9911, "\n");
        // 3. 转换处理数据流
        socketStr.flatMap(new FlatMapFunction<String, Tuple2<String, Integer>>() {
            @Override
            public void flatMap(String s, Collector<Tuple2<String, Integer>> collector) throws Exception {
                // 数据的格式： IP API接口信息（分隔符， 采用tab键）
                // 示例：10.10.20.110 getOrder
                String[] arrValue = s.split("\t");
                collector.collect(new Tuple2<String, Integer>(arrValue[0], 1));
            }
        }).keyBy(0).timeWindow(Time.seconds(5)).sum(1).print().setParallelism(1);

        env.execute("accessLog");
    }
}

Flink部署环境

安装配置JDK8环境
下载Flink安装包
https://www.apache.org/dyn/closer.lua/flink/flink-1.11.2/flink-1.11.2-bin-scala_2.11.tgz
安装配置
1）解压

tar -xvf flink-1.11.2-bin-scala_2.11.tgz

2）运行

bin/start-cluster.sh

主节点访问端口：
vi conf/masters:

localhost:8081

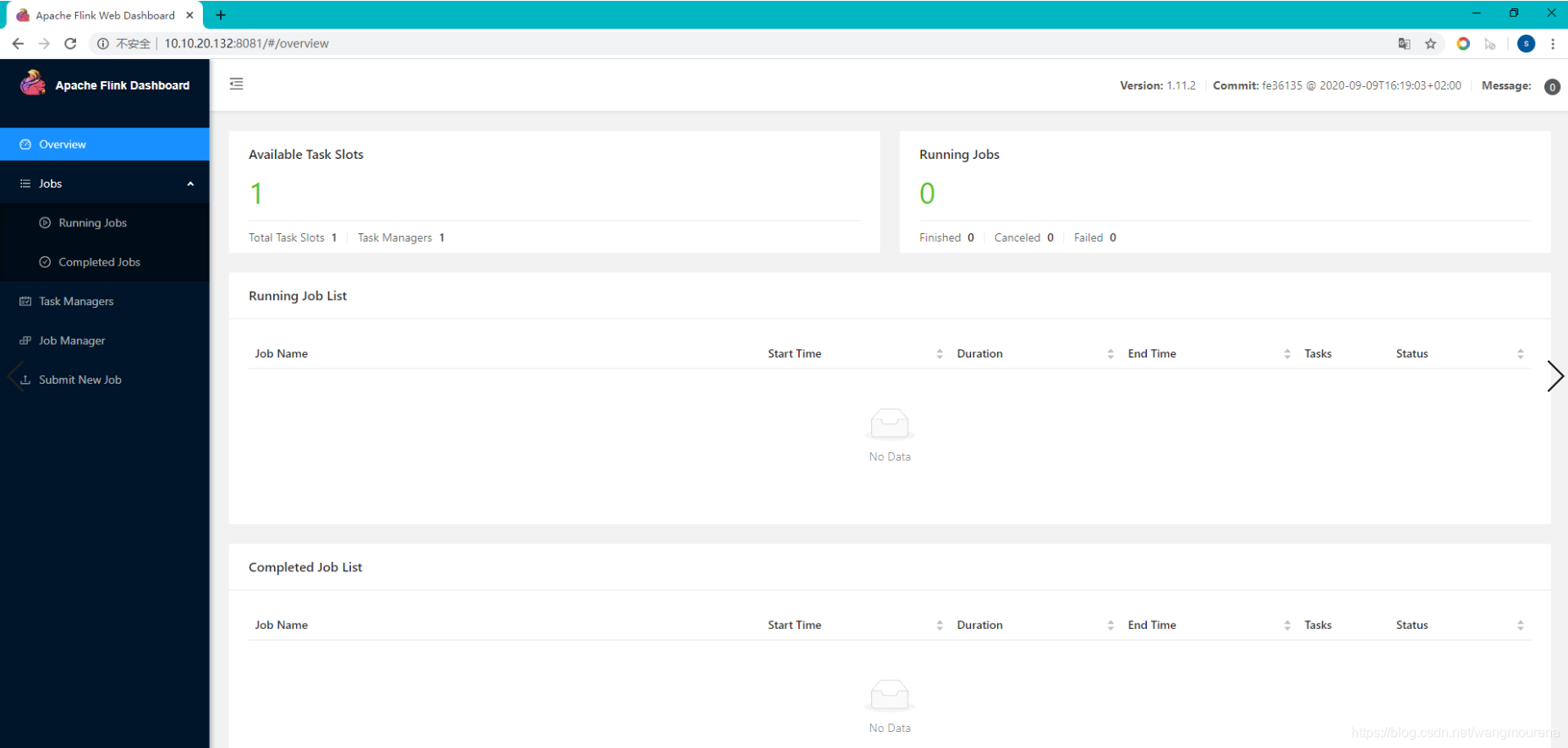

访问控制台
http://10.10.20.132:8081/#/overview

Available Task Slots：有效任务槽数量
对应配置文件： vi conf/flink-conf.yaml

taskmanager.numberOfTaskSlots: 1

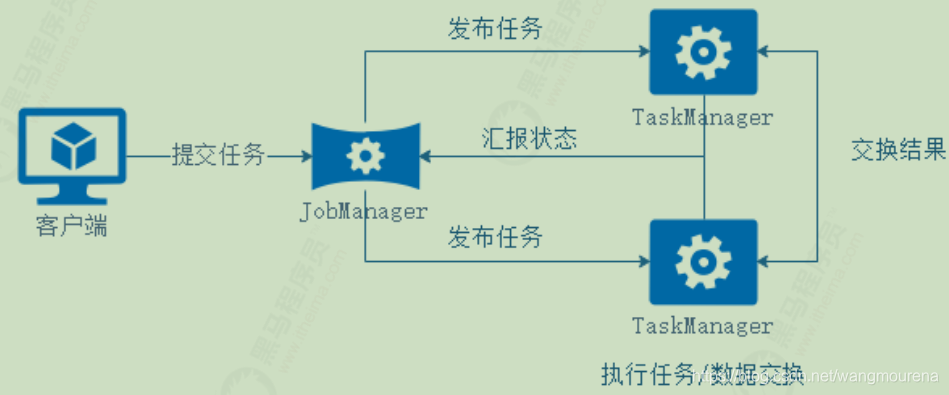

TaskManger与JobManager关系
在这里插入图片描述

Flink任务提交

POM文件增加打包插件

<build>
        <plugins>
            <!-- 编译插件 -->
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-compiler-plugin</artifactId>
                <version>3.5.1</version>
                <configuration>
                    <source>1.8</source>
                    <target>1.8</target>
                    <!--<encoding>${project.build.sourceEncoding}</encoding>-->
                </configuration>
            </plugin>
            <!-- 打jar包插件(会包含所有依赖) -->
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-shade-plugin</artifactId>
                <version>2.3</version>
                <executions>
                    <execution>
                        <phase>package</phase>
                        <goals>
                            <goal>shade</goal>
                        </goals>
                        <configuration>
                            <filters>
                                <filter>
                                    <artifact>*:*</artifact>
                                    <excludes>
                                        <!--
                                        zip -d learn_spark.jar META-INF/*.RSA META-INF/*.DSA META-INF/*.SF -->
                                        <exclude>META-INF/*.SF</exclude>
                                        <exclude>META-INF/*.DSA</exclude>
                                        <exclude>META-INF/*.RSA</exclude>
                                    </excludes>
                                </filter>
                            </filters>
                            <transformers>
                                <transformer
                                        implementation="org.apache.maven.plugins.shade.resource.ManifestResourceTransformer">
                                    <!-- 可以设置jar包的入口类(可选) -->
                                    <mainClass>com.wangj.flink.usage.stream.StreamProcessorApplication</mainClass>
                                </transformer>
                            </transformers>
                        </configuration>
                    </execution>
                </executions>
            </plugin>
        </plugins>
    </build>

注意，这里不能采用spring-boot-maven-plugin打包插件，否则flink不能正常识别。

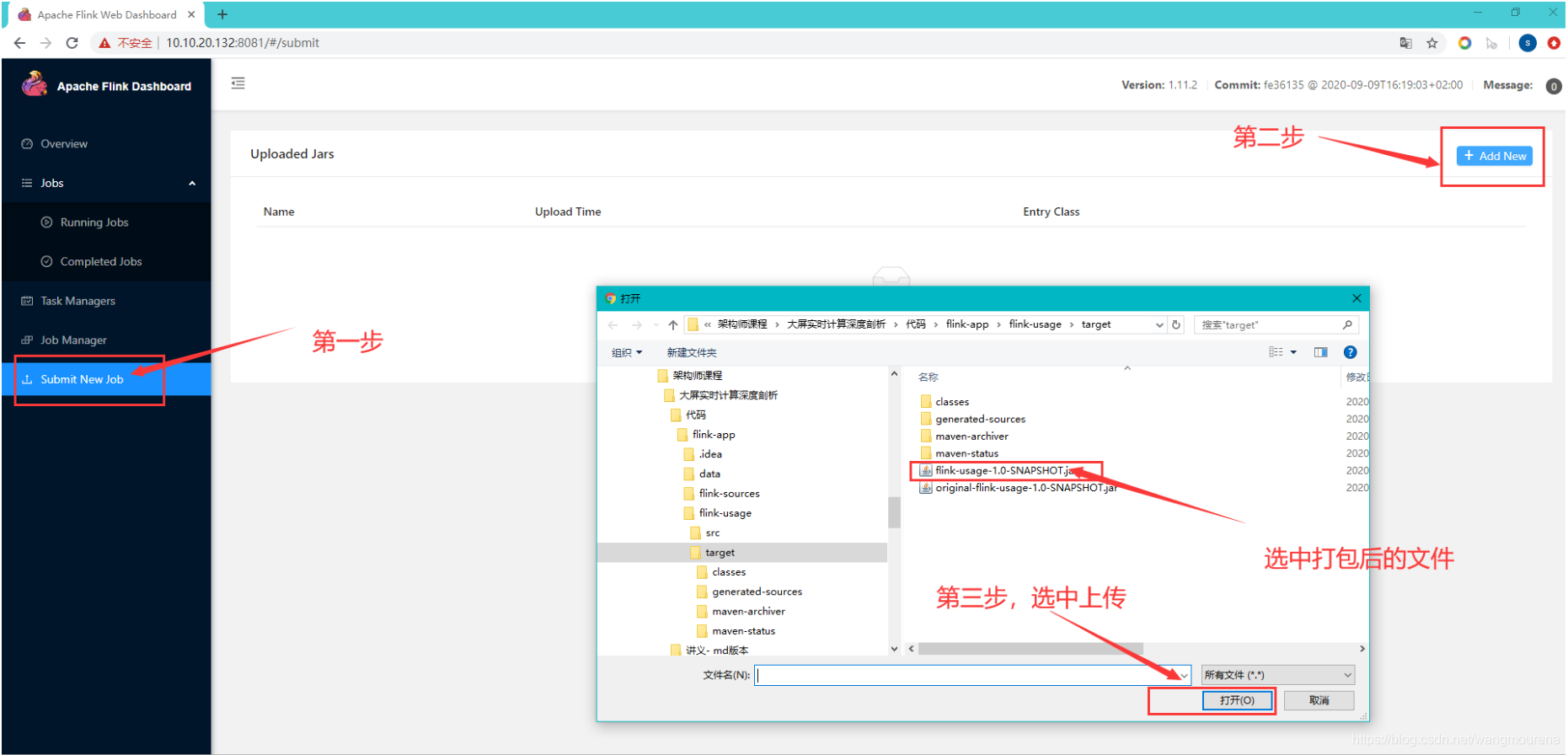

可视化界面提交任务

在这里插入图片描述

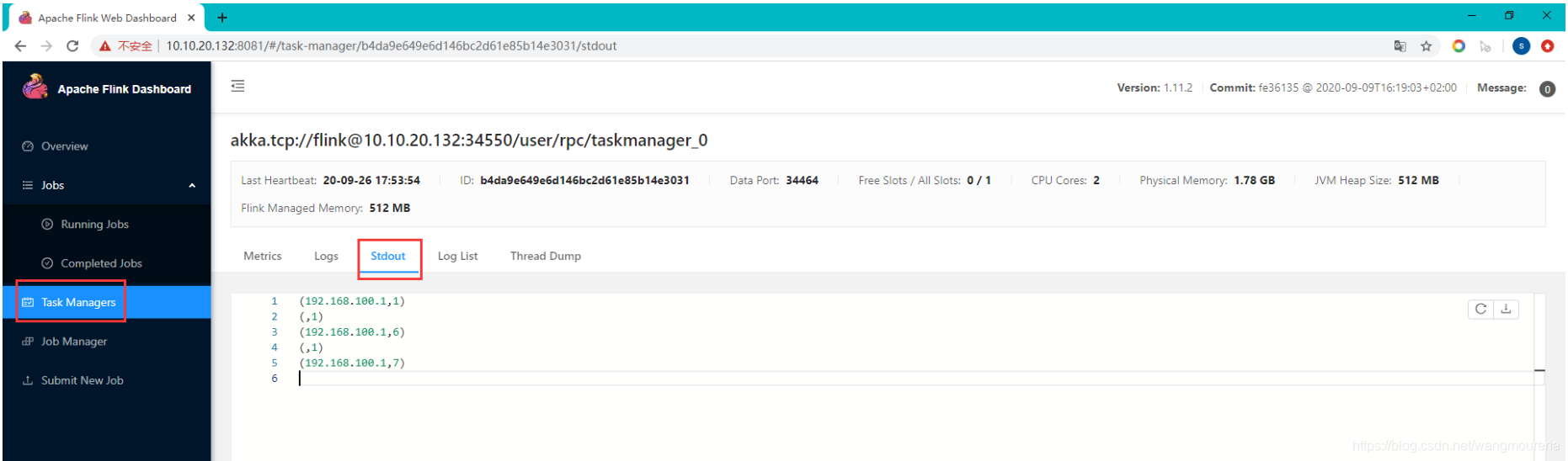

运行验证
在TaskManager当中可以查看输出结果。

命令行

[root@flink1 flink-1.11.2]# bin/flink run -c com.wangj.flink.usage.stream.StreamProcessorApplication examples/flink- usage-1.0-SNAPSHOT.jar
Job has been submitted with JobID 4c127f68f6683e5a9342410d7b6540db
