ZYNQ SD0和SD1硬件画反如何开发

已于 2023-08-14 00:35:46 修改
阅读量2.1k 收藏 3
点赞数
CC 4.0 BY-SA版权
分类专栏： ZYNQ:FPGA_AXI_ARM 文章标签： arm开发 嵌入式硬件
于 2022-08-17 15:15:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wangjie36/article/details/126377451
本文介绍了ZYNQ芯片SD0和SD1接口硬件连接错误的情况，即SD卡与EMMC接反的问题。尽管硬件接反，但无论是SDK调试、裸机固件还是操作系统如debian/linaro/petalinux，均能通过调整配置正常工作。即使无法通过SD卡启动，也可将文件烧录到FLASH中进行系统启动。开发过程中，可以通过JTAG、GPIO串口或网络远程登录等方式进行调试。即使没有SD卡槽和EMMC硬件，也能找到替代方案。

SD0代表SD卡硬件连接的位置，SD1代表EMMC硬件连接的位置。

如图一所示，SD卡和EMMC标准挂法：

这里指的是zynq挂反了的情况，sdio0接了emmc sdio1接了sd卡，emmc挂sdio0了。

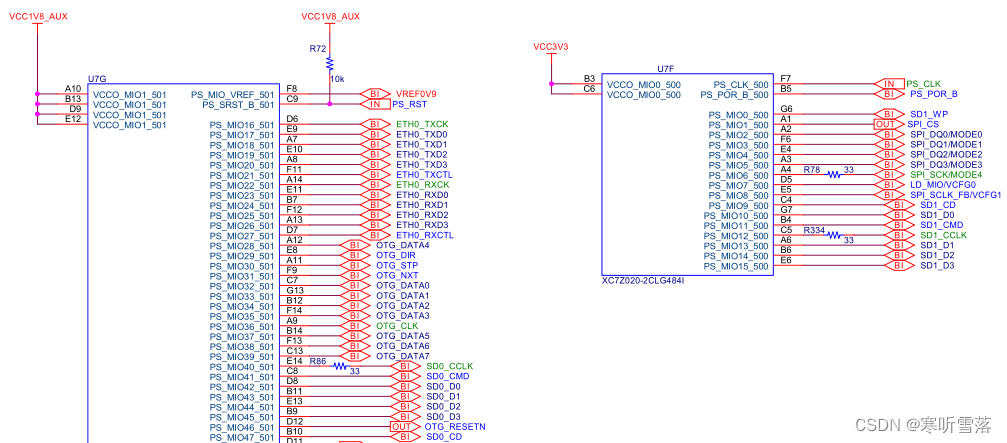

如图二所示，EMMC和SD卡挂反了：

如果只是SDK调试，无论操作系统还是裸机，完全不影响什么。要是遇到裸机固化，那也不影响的，直接固化BOOT.BIN到flash。

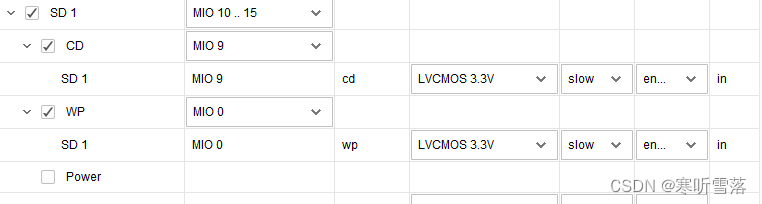

如果你使用了操作系统debian/linaro/petalinux，也完全能处理的，正常勾选就行了，SD卡
