基于ZYNQ的SD卡的访问

参考文献
项目简述
FAT文件架构简述
bmp图像数据格式
PS端设计
下板测试结果
总结

参考文献

[1].V3学院

项目简述

现在FPGA板卡上面常用的存储设备是SD卡，也经常将BOOT文件下载到SD卡中启动。那么这篇文章我们将讲解使用API函数来进行SD卡的读写，当然使用纯FPGA写Verilog也是可以读写SD卡，遵循SPI协议，后面的文章我们会进行相应的介绍，这篇文章先来讲解简单的C语言访问SD卡。

工程描述：ZYNQ利用FAT文件系统对SD卡些一张图片。

本次实验所用到的软硬件环境如下：
1、VIVADO 2019.1
2、米联客MZ7015FA开发板

FAT文件架构简述

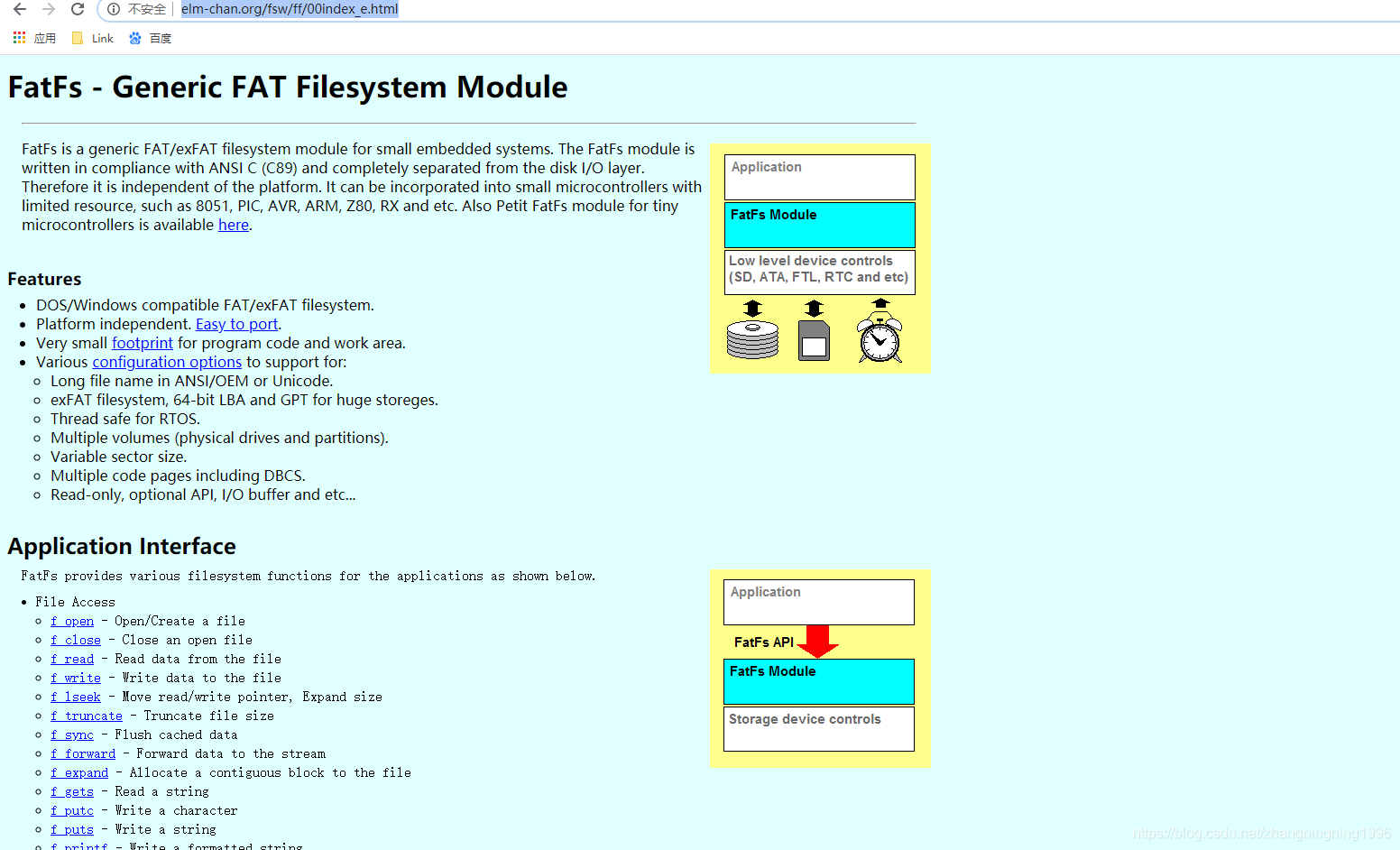

本片博客我们将利用开源的FAT文件系统架构，介绍及维护这个系统的网址如下:FAT。打开这个网址，我们便可以看到如下信息：
在这里插入图片描述

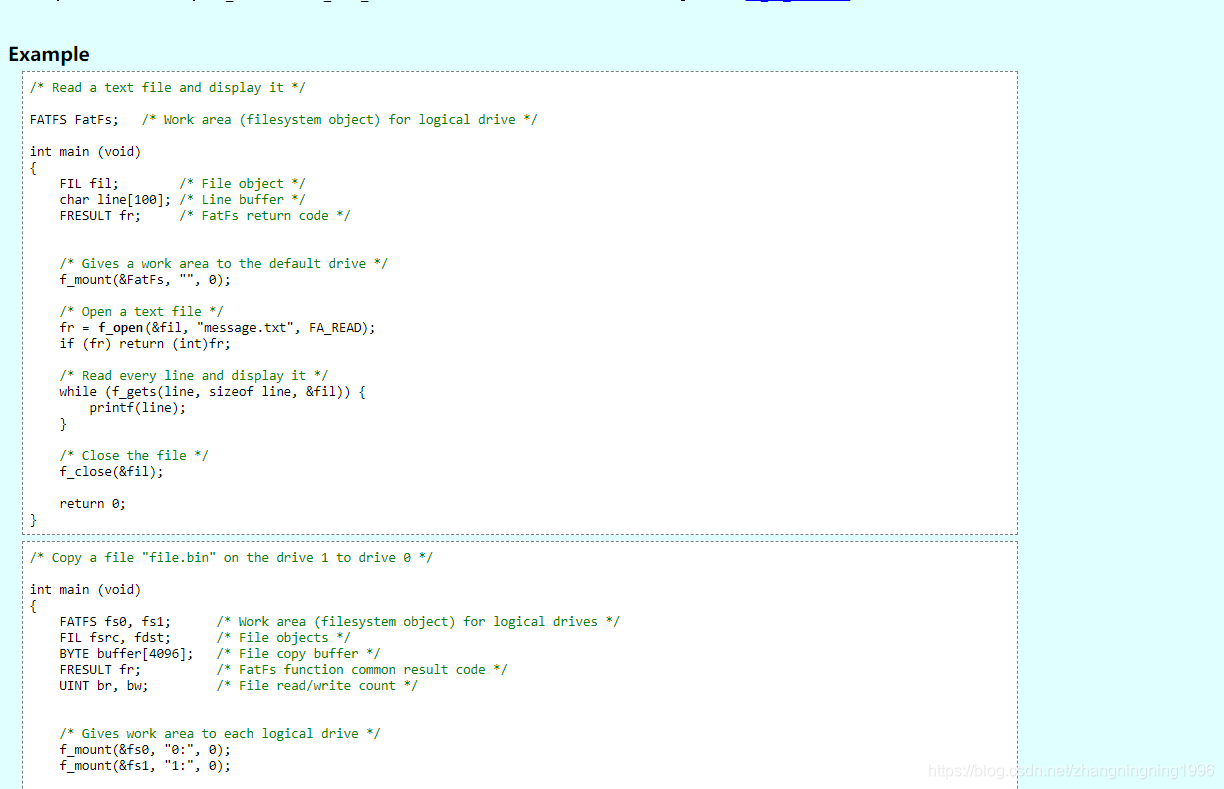

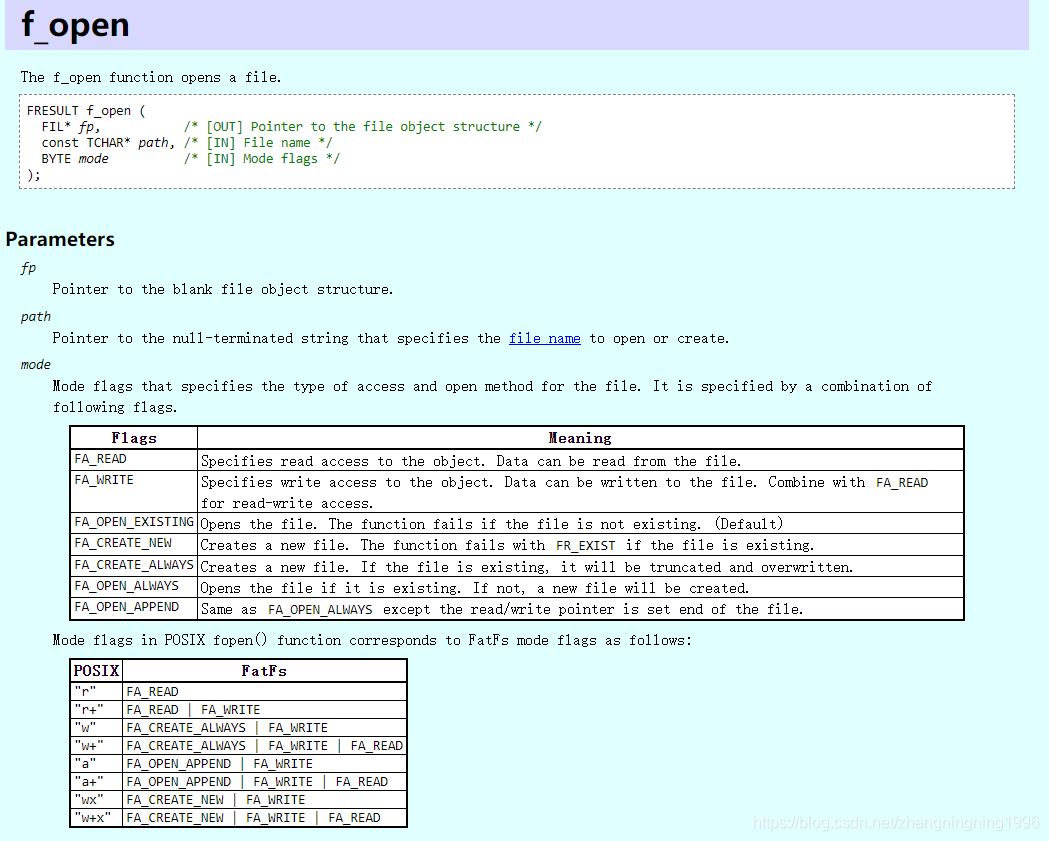

点开每一个函数都有详细的参数说明及例子：

同学们可以主要通过上面的例子进行相应的学习，了解每个函数的功能。这里注意上面的介绍非常详细，尤其是示例工程。

那么学习到这里的同学或许会问，我们明白了上面函数的作用，那么我们如何将上面的系统框架引用到ZYNQ中呢？因为我们直接写相应的FAT中的函数，ZYNQ肯定不会识别的，这里我们将给出详细的操作步骤。

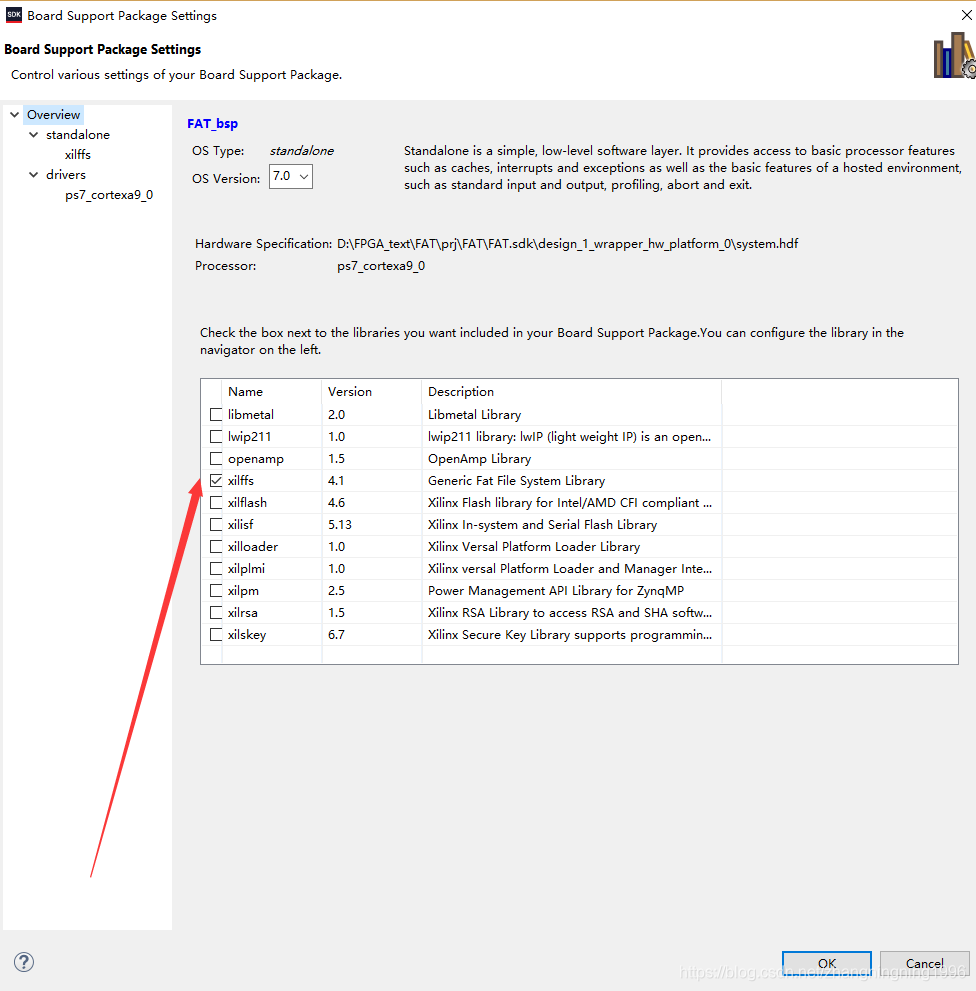

首先右击相应工程的bsp文件，选择Board Support Package Setting
在这里插入图片描述
然后点击相应的xilffs

然后重新生成相应的bsp文件即可。接下来我们对常用的函数进行简单的介绍：

//挂载的函数

   //The f_mount fucntion registers/unregisters filesystem object to the FatFs module.
FRESULT f_mount (
  FATFS*       fs,    /* [IN] Filesystem object */
  const TCHAR* path,  /* [IN] Logical drive number */
  BYTE         opt    /* [IN] Initialization option */
);

//The f_open function opens a file.
FRESULT f_open (
  FIL* fp,           /* [OUT] Pointer to the file object structure */
  const TCHAR* path, /* [IN] File name */
  BYTE mode          /* [IN] Mode flags */
);

//The f_write writes data to a file.
FRESULT f_write (
  FIL* fp,          /* [IN] Pointer to the file object structure */
  const void* buff, /* [IN] Pointer to the data to be written */
  UINT btw,         /* [IN] Number of bytes to write */
  UINT* bw          /* [OUT] Pointer to the variable to return number of bytes written */
);

//The f_read function reads data from a file.
FRESULT f_read (
  FIL* fp,     /* [IN] File object */
  void* buff,  /* [OUT] Buffer to store read data */
  UINT btr,    /* [IN] Number of bytes to read */
  UINT* br     /* [OUT] Number of bytes read */
);


//The f_sync function flushes the cached information of a writing file.
FRESULT f_sync (
  FIL* fp     /* [IN] File object */
);

//The f_close function closes an open file.
FRESULT f_close (
  FIL* fp     /* [IN] Pointer to the file object */
);
