基于AXI4_LITE的PS与PL的交互专题（一）

已于 2025-02-20 18:23:19 修改
阅读量1.6k 收藏 19
点赞数
CC 4.0 BY-SA版权
分类专栏： ZYNQ:FPGA_AXI_ARM 文章标签： fpga开发 arm开发
于 2022-08-12 11:30:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wangjie36/article/details/126295200
本文详细介绍了如何在ZYNQ FPGA开发中，利用AXI4_LITE协议进行PS（ARM）与PL（FPGA）之间的数据交互。通过DS18B20温度传感器和LED灯控制为例，讲解了AXI4_LITE的基础知识、PL端模块设计、PS端数据读写以及握手机制。内容涵盖AXI4_LITE从机模板、DS18B20驱动、地址与寄存器映射以及读写操作的实现。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

AXI协议分为axi_lite,axi_full,axi_stream。

ZYNQ中 PS 和 PL交互，是一个重点。PS 与 PL 交互方式有很多种。比如采用官方的AXI DMA、AXI BRAM等IP 核。如果不想采用IP核，自己也手写一个AXI4的时序代码，采用AXI_HP接口。但是对于初学者学习，可以先学习基于AXI4_Lite的方式完成 PS 到 PL的数据交互。如果 AXI4_LITE 的方式弄明白了，再去学习其他的交互方式，会发PS 与PL交互都是以这个为基础展开的。

一，任务描述

  1. 开发环境：正点原子V1 ZYNQ7010开发板。外设：DS18B20温度传感器，LED灯。

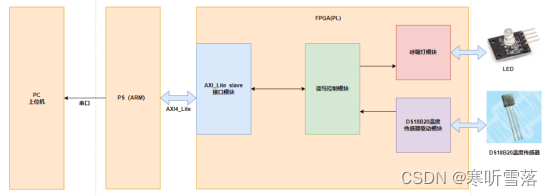

  2. 数据流程走向

3，项目简介：FPGA（PL）内部温度传感器驱动模块，驱动 SD18B20 外设，获取温度数据，并通过
