FPGA配置加载流程

已于 2025-02-22 16:51:17 修改
阅读量1.2w 收藏 157
点赞数 12
CC 4.0 BY-SA版权
分类专栏： ZYNQ:FPGA_AXI_ARM FPGA专栏_verilog 文章标签： fpga开发
于 2022-04-25 00:03:34 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wangjie36/article/details/124394554
本文详细介绍了ZYNQ FPGA配置加载流程，包括电源设置、启动方式等，并分析了加载失败的原因，如电源顺序、PUDC_B状态、配置状态管脚拉低等问题，提供了解决方案。

一，FPGA配置引脚说明

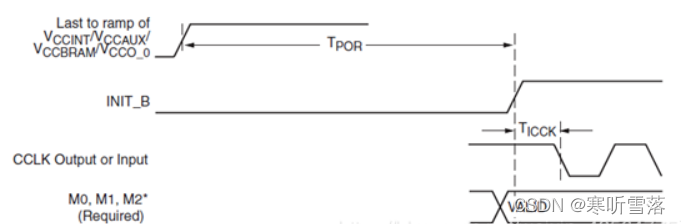

1,配置相关电源

如果VCCO0连接至2.5V或3.3V，CFGBVS连接至VCCO0。

如果VCCO0连接至1.5V或1.8V，CFGBVS连接至GND。

建议bank0、bank14、bank15的VCCO电压一致，避免出现I/O Transition at the End of Startup



2，配置流程

 二，FPGA开启启动加载的方式

1，上电自动加载：就是在FPGA完成上电初始化完成后，由FPGA主导从外部存储器读取位流，此时CCLK为输出；或者由其它主控制器来主导从外部存储器读取位流到FPGA中，此时CCLK为输入，从而完成上电自动加载。

2，Program_B复位加载（input）：就是在通过短暂拉低Program
