hls搭建ip到vivado中测试

已于 2024-06-10 13:27:36 修改
阅读量2.7k 收藏 10
点赞数 1
CC 4.0 BY-SA版权
分类专栏： ZYNQ:FPGA_AXI_ARM 文章标签： fpga开发
于 2020-09-08 19:53:42 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wangjie36/article/details/108475673
本文介绍了如何在Vivado HLS中创建并综合一个HLS项目，选择ZYNQ芯片型号，然后将生成的IP导入到Vivado工程中进行测试。步骤包括设置工程信息、编写代码、综合IP以及在Vivado工程中添加和测试IP。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一，创建vivado hls

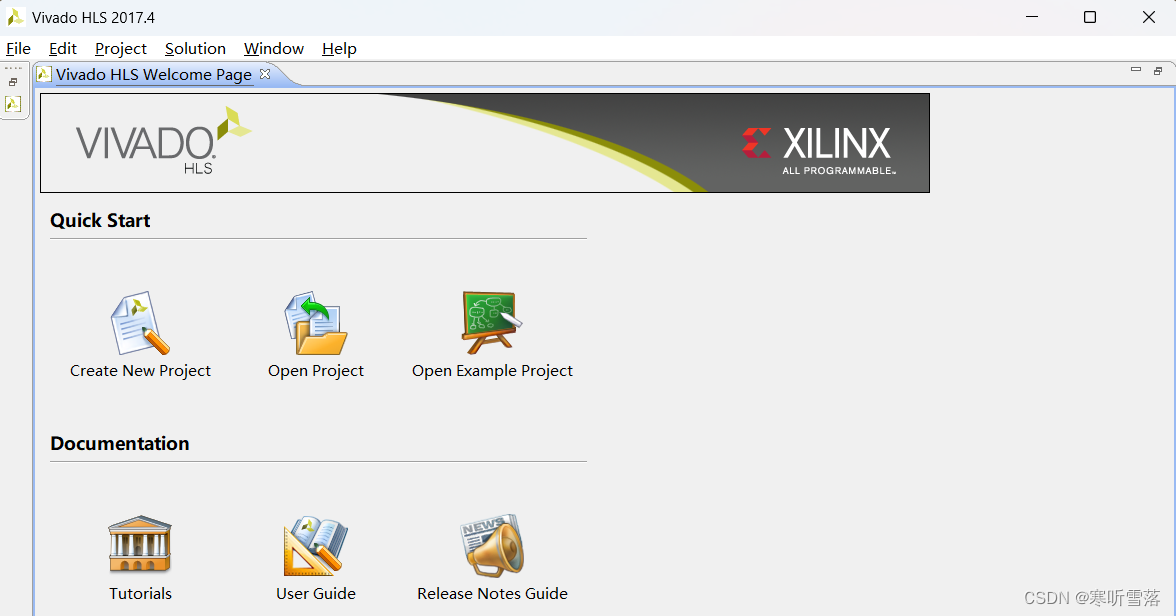

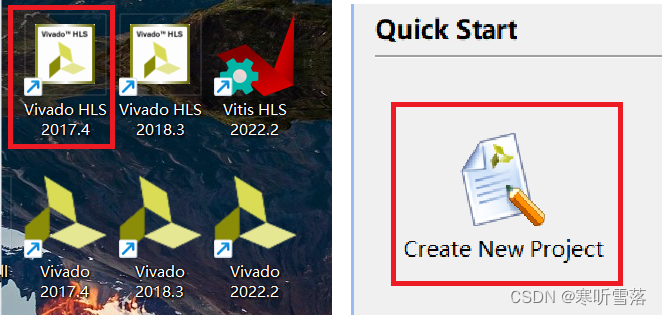

1，打开vivado hls，并点击图标

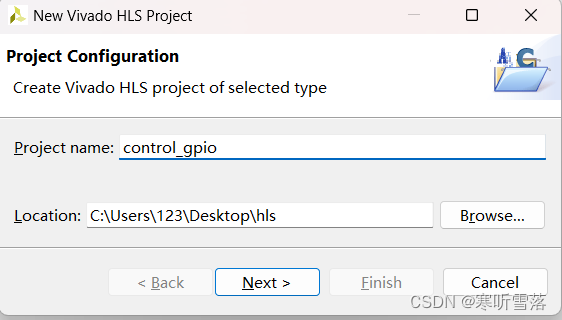

2，设置工程名称及选择存放路径

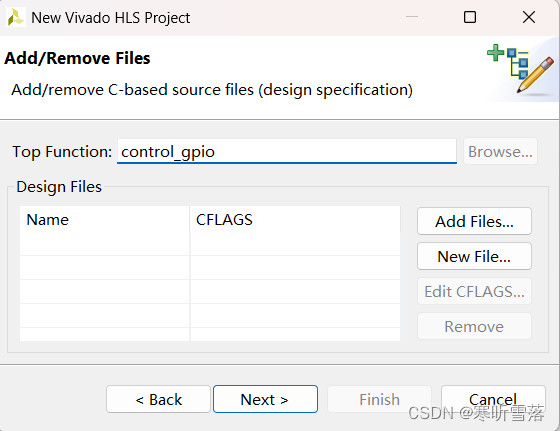

3，设置顶层函数名，然后next->next

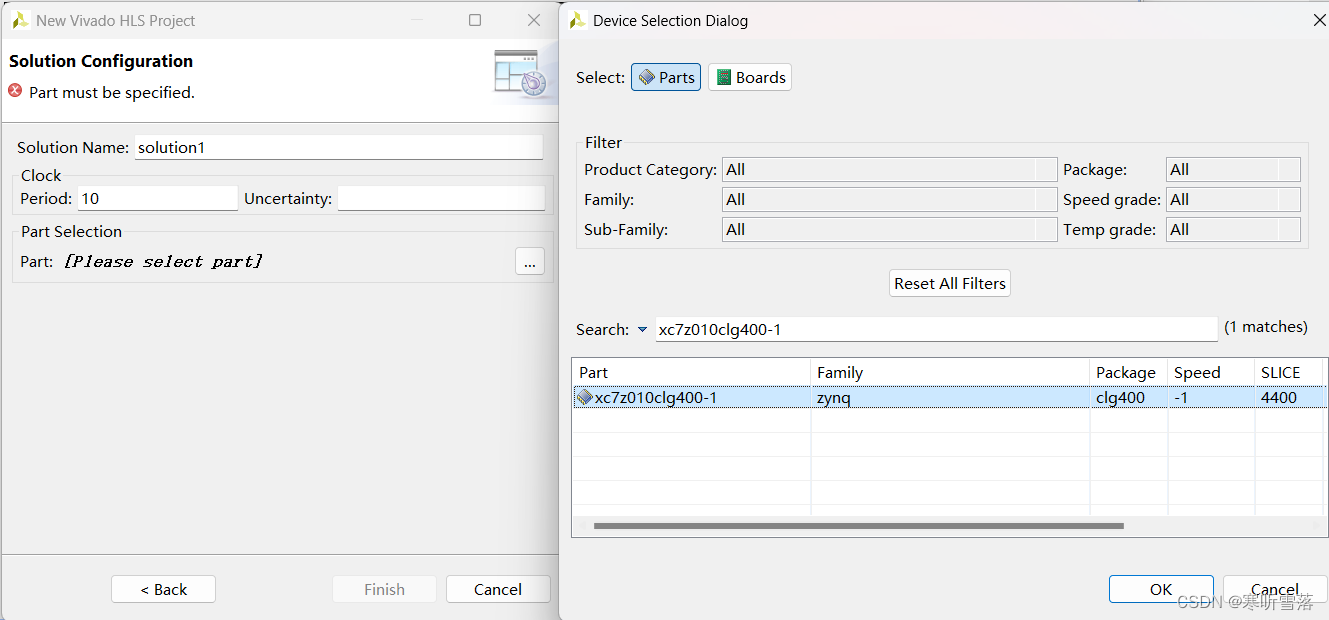

4，选择ZYNQ芯片型号，在下拉列表框中选中对应器件，点击“OK"

 最后点击finnis
