【微蓝课堂】机器人编程|树莓派系列|10-串联和并联

一、课堂目标

• 理解电路的两种基本连接方式：串联和并联。

• 能通过开关控制LED的亮灯熄灯。

二、知识引入

串联和并联是电路连接中最重要的两种方式。

2.1 串联电路

 串联电路：将电子元件逐个顺次首尾相连接，串起来组成的电路。

我们用蚂蚁代表电流，在串联连接的情况下，它只能走同一条路径（参见图 1）。如果有任何一只蚂蚁停下来，其余的都会效仿。蚂蚁只能朝一个方向前进，无法避开障碍物。例如，串联电路用于连接圣诞树的灯，如果只有一个灯烧坏，所有其他灯都将停止工作。

2.2 并联电路

 并联电路：将电子元件首首相连同时尾尾相连，并列地连接起来组成的电路。

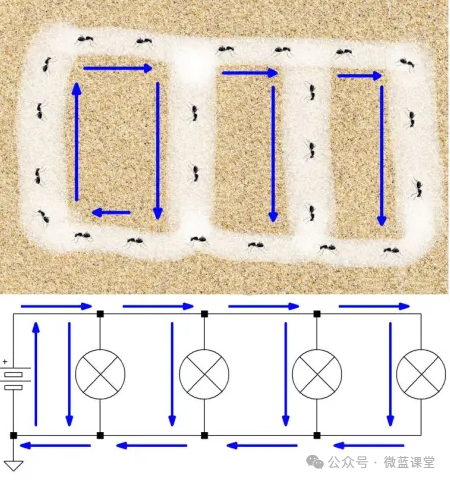

并联中的电流（如下图）采用绝对随机的路径。如果一只蚂蚁停下来，其他蚂蚁可以自由穿过其他道路。例如，房屋系统的灯在并联电路中连接在一起，如果其中一个灯烧坏，其他灯仍会继续正常工作。
