Interrupt System（IR中断系统）

        在TriCore系统中，多个中断源(如外设或外部中断)可以生成中断请求(如cpu或DMA通道)。本文描述了CPU的中断处理能力，包括中断优先级方案和对向量表的访问。

一、常规操作

         每个中断源被分配一个唯一的中断优先级编号，称为服务请求优先级编号(SRPN)。从中断源接收到中断请求时，中断控制单元(ICU)使用SRPN在多个并发中断请求之间确定优先级。获胜请求的SRPN作为Pending Interrupt Priority Number (PIPN)与请求触发器一起提供给CPU。CPU通过比较PIPN和当前CPU优先级数(CCPN)来决定是否接受请求的中断。如果CPU决定接受请求的中断，它响应一个中断确认，并返回被占用的中断的优先级号。然后ICU将清除请求中断源。

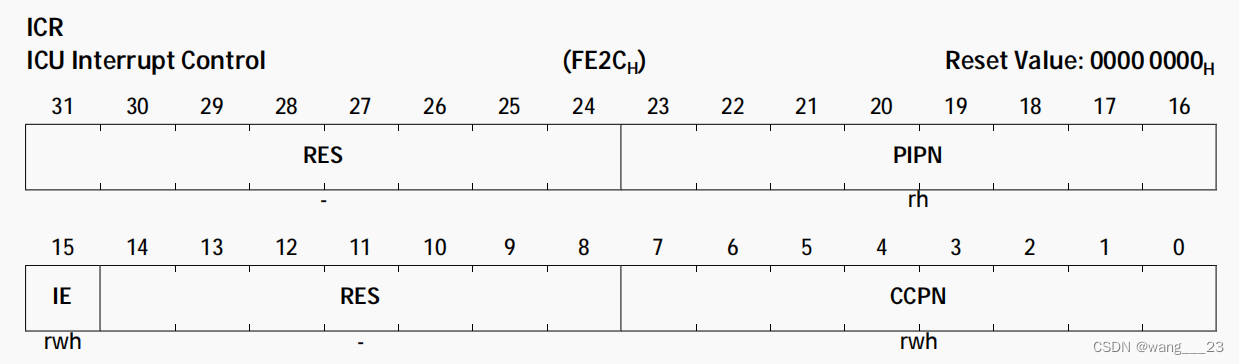

1、 ICU 中断控制寄存器 (ICR)

      ICU中断控制寄存器(ICR)保存：

                                  当前CPU优先级号(CCPN)，Current CPU Priority Number

                                  全局中断启用/禁用位(IE)，Interrupt      enable

                                  当前等待中断优先级号(PIPN)，current Pending Interrupt Priority Number


 2 、CPU 中断请求的操作

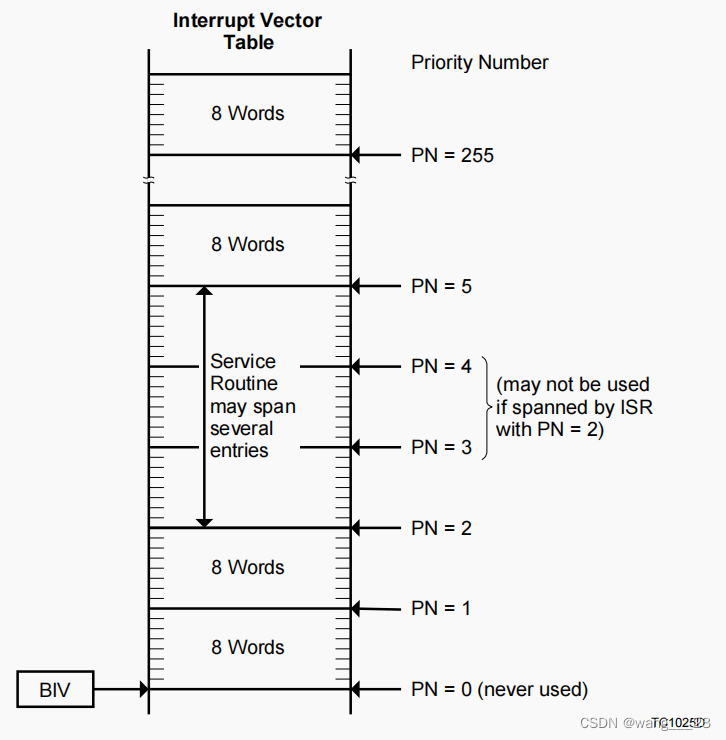

CPU检查全局中断使能位ICR.IE的状态，并比较当前CPU的优先级数ICR.CCPN和PIPN。CPU只有在ICR.IE == 1且PIPN大于CCPN时才会中断。中断发生时CPU进入中断例程。PIPN用于确定中断向量表入口点并确认ICU, ICU反过来将确认发送回挂起的中断请求。

有几种情况可能会阻止CPU立即响应ICU生成的中断请求。这些都是:

                                 中断系统被全局禁用(ICR.IE = = 0)。

                                 当前CPU优先级(CCPN)等于或高于Pending Interrupt priority Number (PIPN)

                                 CPU正在进入中断或trap服务程序

                                CPU正在处理不间断trap业务

                                CPU正在执行一条多周期指令

                                CPU正在执行一条修改ICR的指令

只有当这些条件不再为真时，CPU才响应中断请求。
