AutoCAD C# 自动加载自定义RibbonUI界面

目录

实现效果:

开发环境：

开发流程：

打开Visual Studio ，创建 .NET FrameWork 类库项目

填写项目名称 “RibbonUI”，选择.NET 版本为 4.6 （AutoCAD 2017 对应 .NET 4.6 ）

在项目解决方案中，右键点击“引用”，点击 “ 管理 NuGet 程序包 (N)” 选项

点击浏览选项卡，在搜索栏中填入 “AutoCAD-2017 ”，在给出的搜索结果中，选中 “AutoCAD-2017.Net.Base” ，在右侧面板中点击 “安装”。

安装完成后，可在输出界面看到，成功安装，解决方案引用下会出现多个引用。

如何调试测试

在Class1.class 中用以下代码覆盖，在 TestEnv 方法中添加断点。

修改项目属性，在调试界面选择启动外部程序 ，勾选 “ 启动本地代码调试 ”

 此时，可点击 “ 启动 ” 按钮，会自动打开 CAD 界面

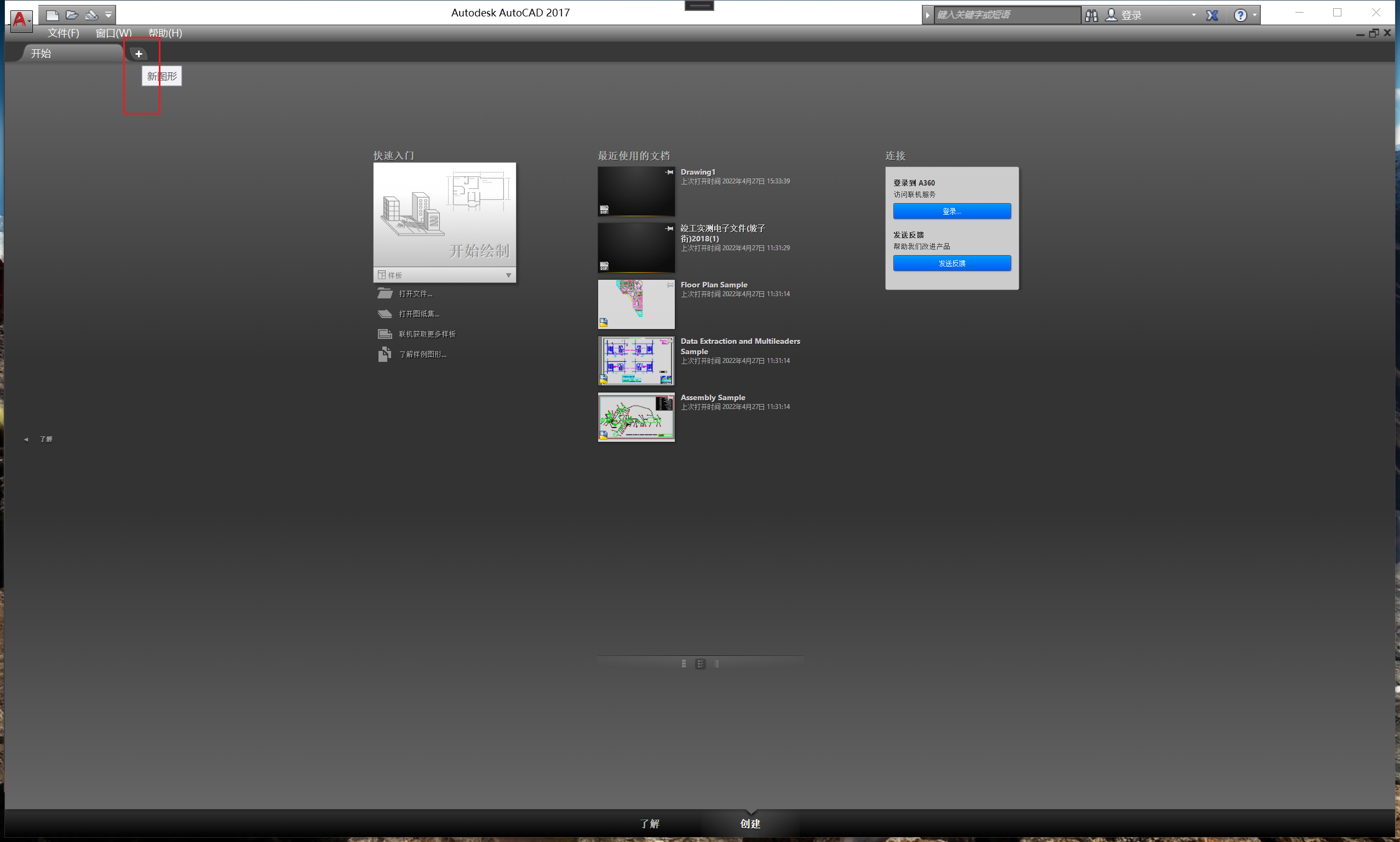

在打开的界面中，点击 “ + ” 按钮，新建 DWG

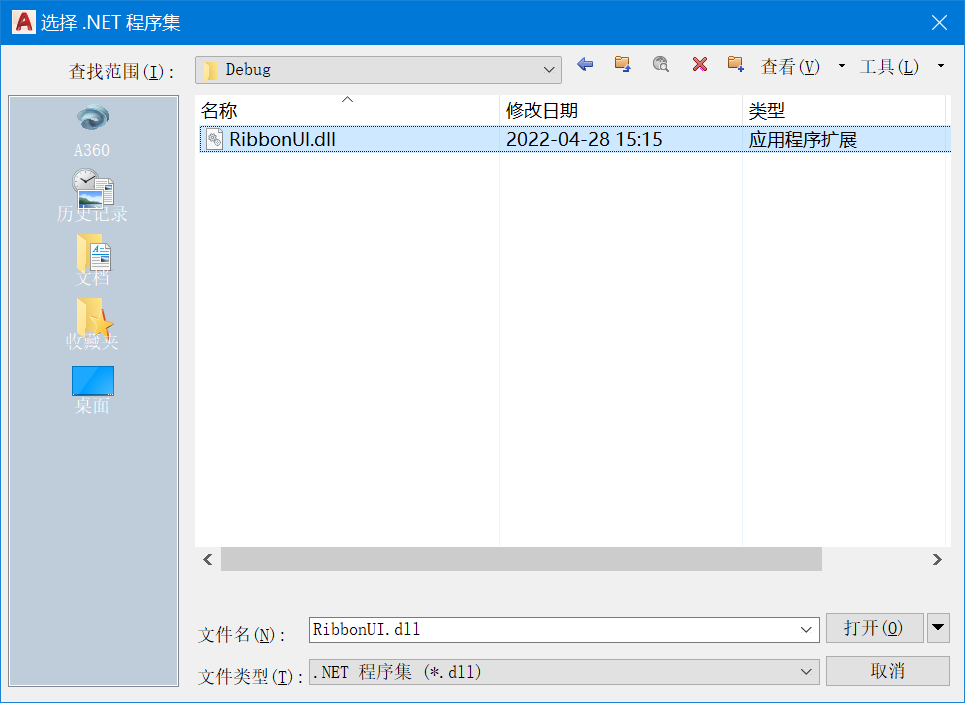

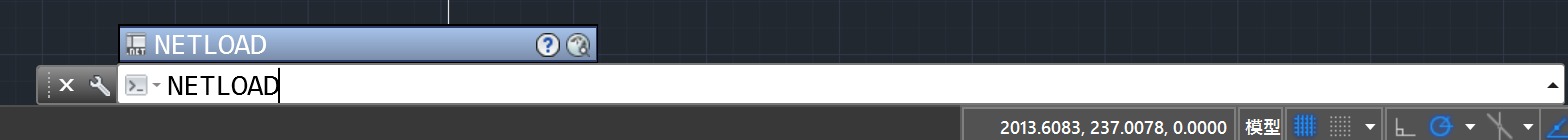

在命令行中输入 “ netload ” ，在弹出的窗体中，选中我们代码生成的dll文件，点击 “ 打开 ” 按钮，选择 “ 始终加载 ” 选项。

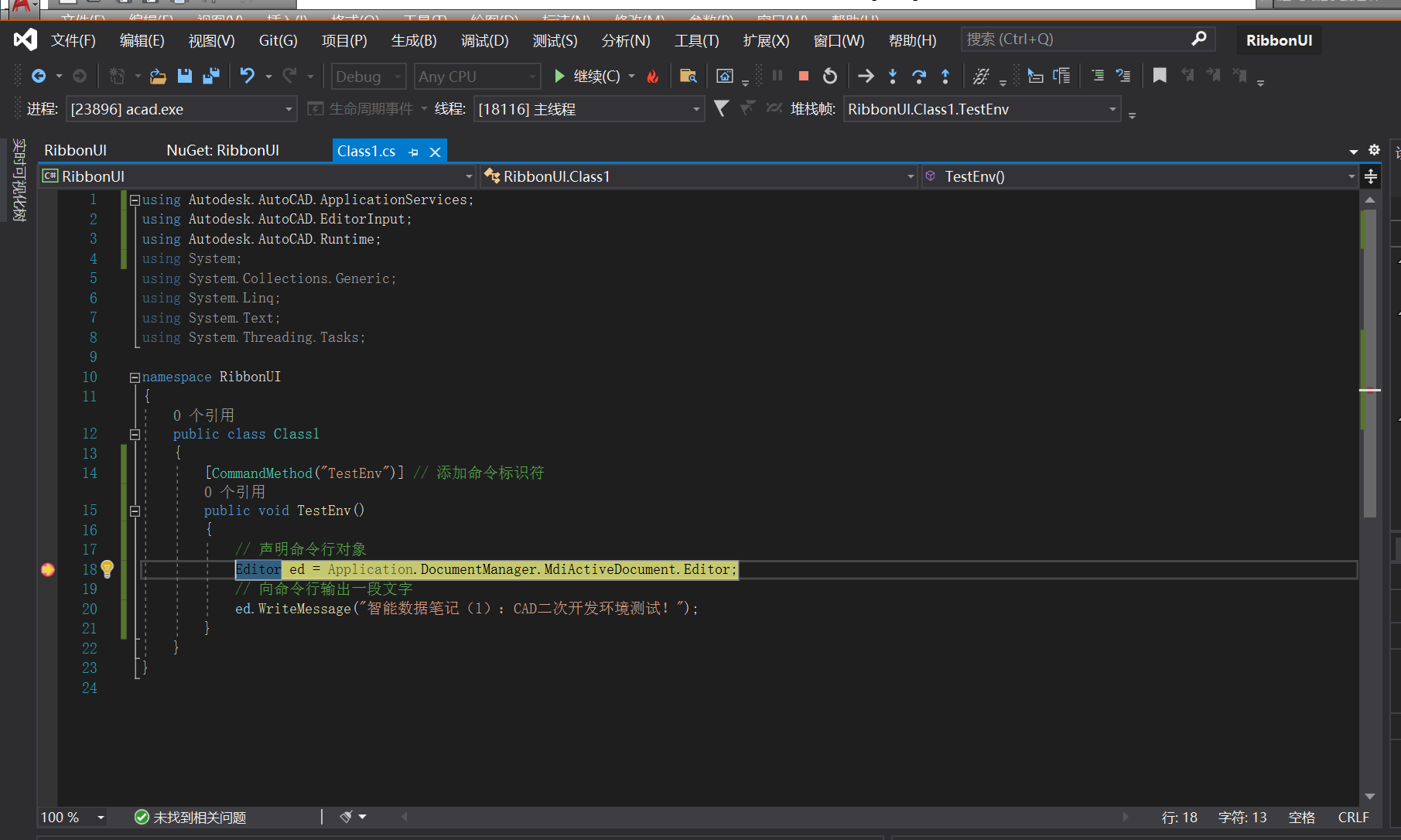

在命令行中输入自定义命令 “ TestEnv ”，回车后就会进入代码的断点处

构建自定义 Ribbon UI

把以下代码覆盖到 Class1.class

注意此时引用：

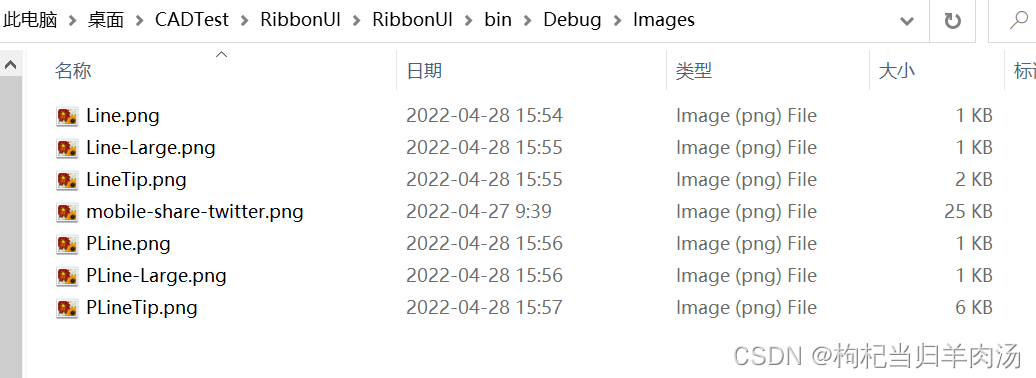

在debug文件夹下新建Images文件夹，存入以下图形：

如何将自定义 Ribbon UI 在用户打开 CAD 后自启动。

在“C:\Program Files\Autodesk\ApplicationPlugins”目录下创建文件夹 “ RibbonUI.bundle ”，将生成的 debug 文件夹（包含Image）拷贝入 “ RibbonUI.bundle ” ，在此文件夹中，新建PackageContents.xml，填入以下代码

---

实现效果:

        用户打开CAD，自动加载自定义RibbonUI界面（图 1），点击按钮，自动运行自定义命令（图 3）。

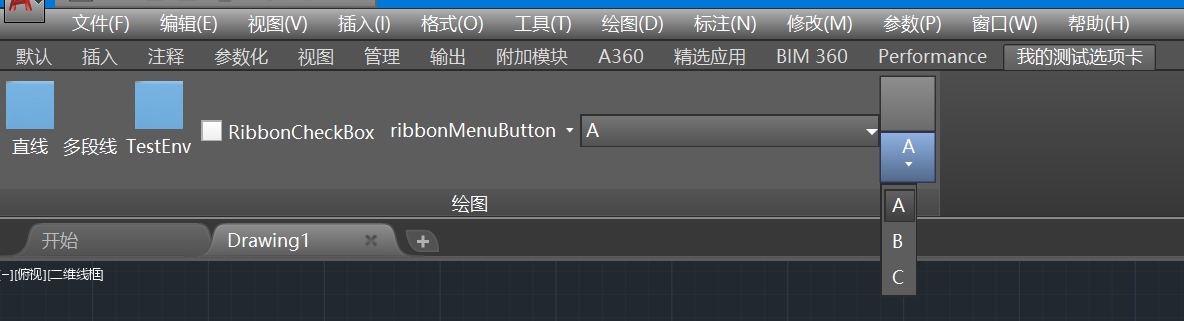

图 1 自定义RibbonUI界面

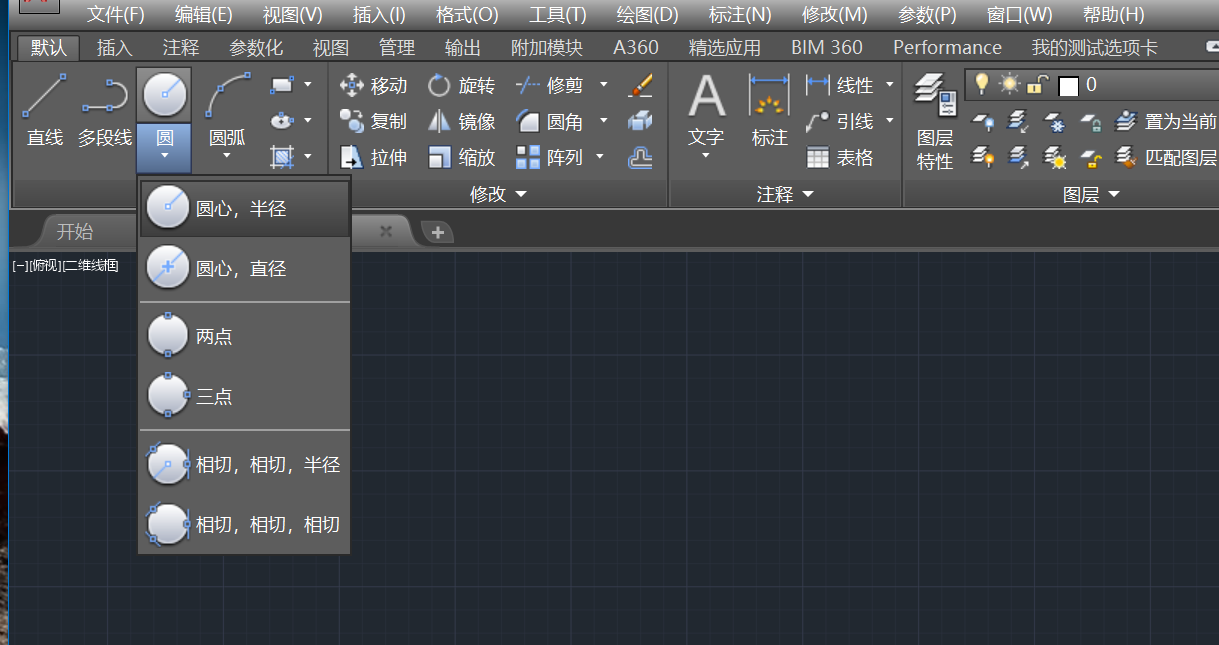

图 2 AutoCAD 自带RibbonUI

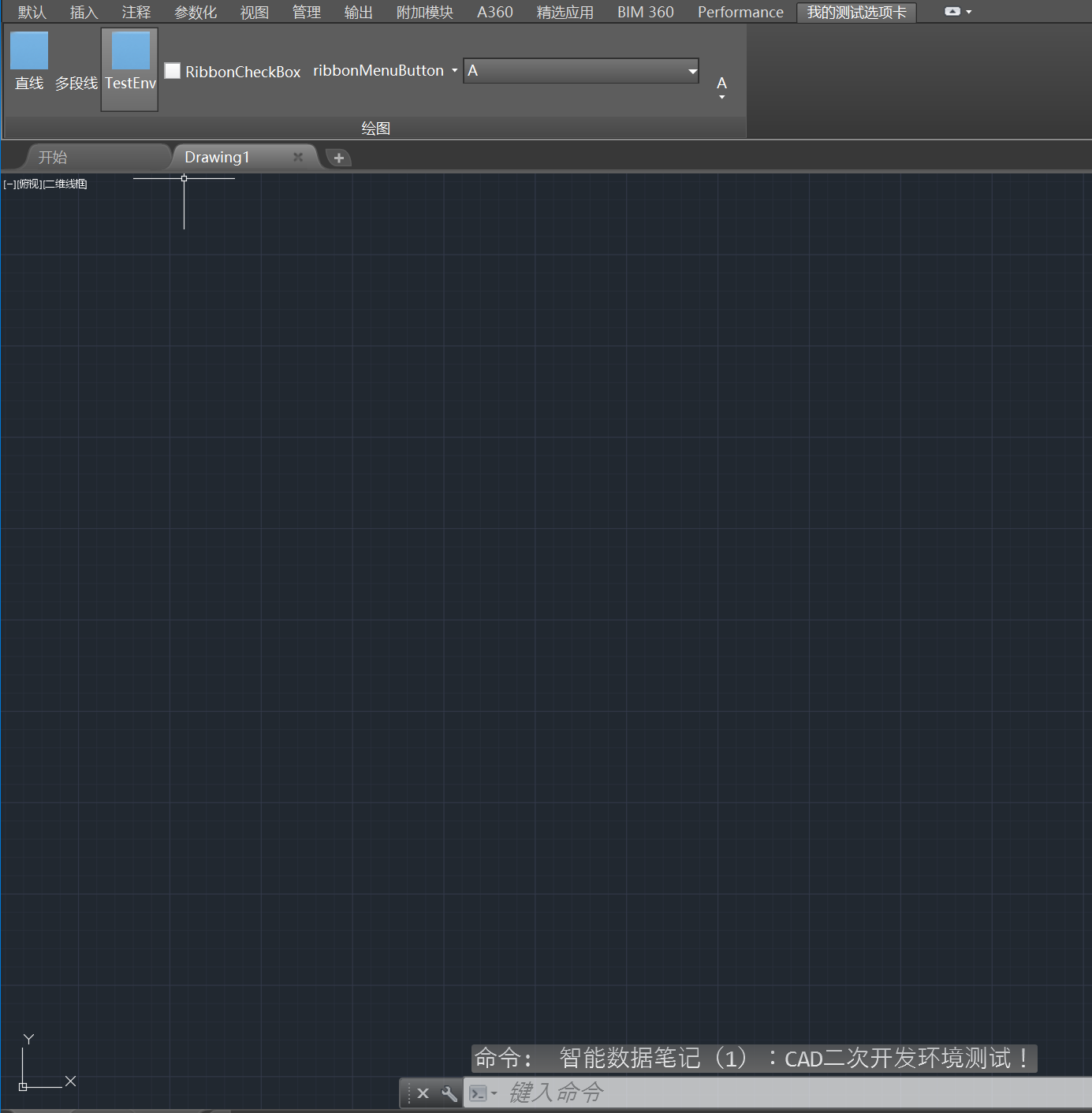

图 3 点击“TestEnv”按钮，执行“TestEnv”命令

开发环境：

环境名称	版本
AutoCAD	2017
Visual Studio	2019
.Net	4.6

开发流程：

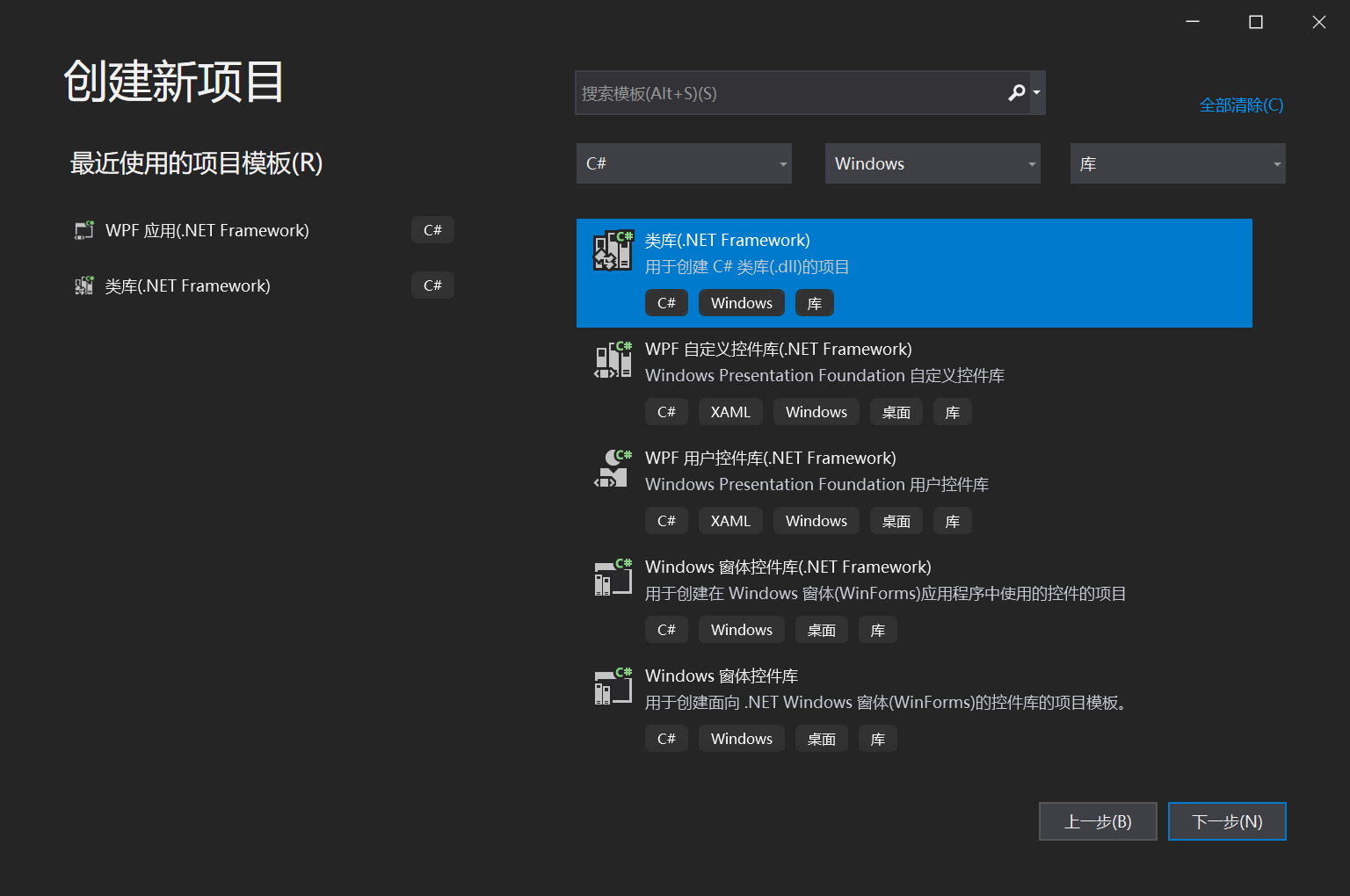

打开Visual Studio ，创建 .NET FrameWork 类库项目

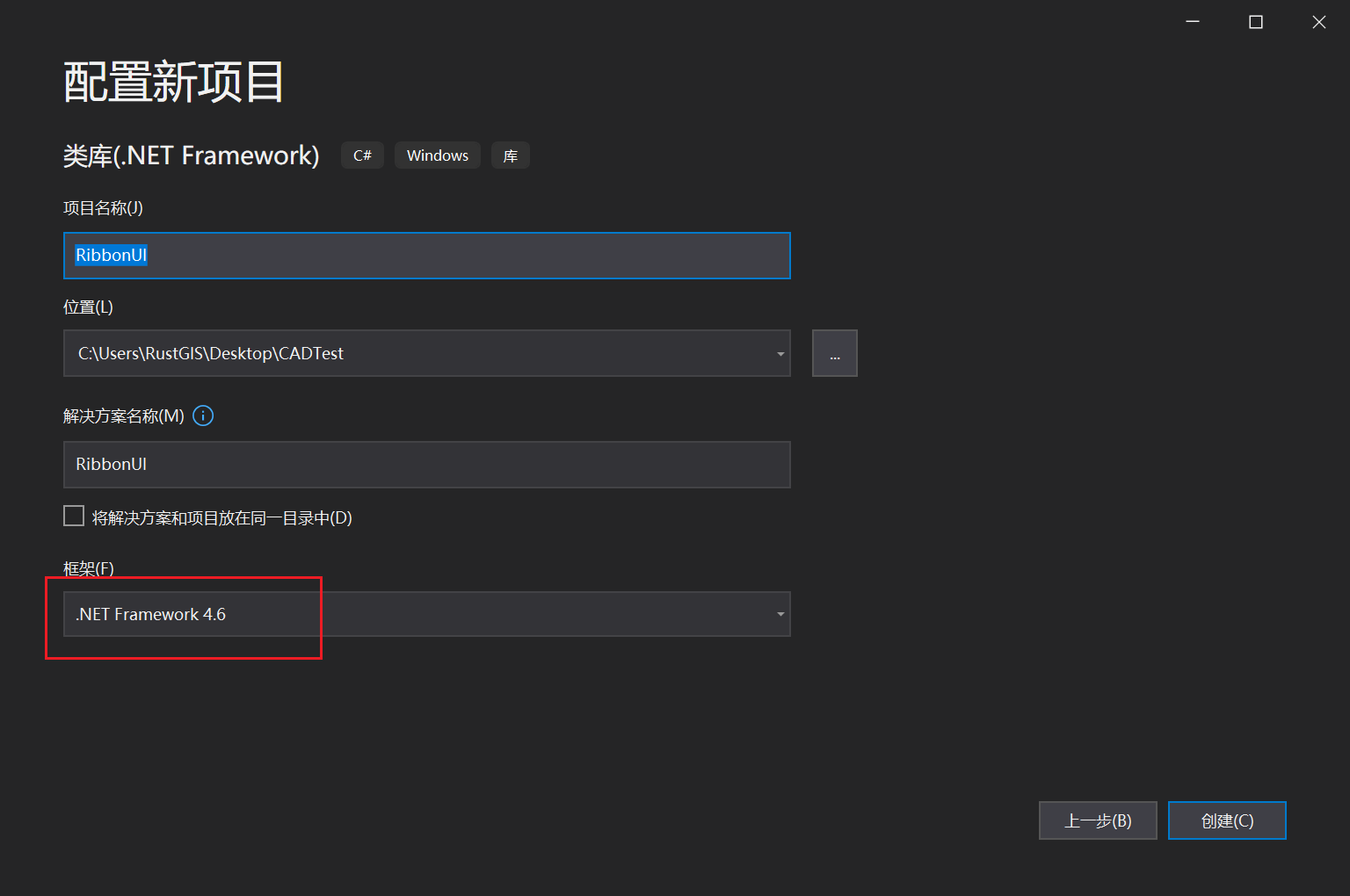

填写项目名称 “RibbonUI”，选择.NET 版本为 4.6 （AutoCAD 2017 对应 .NET 4.6 ）

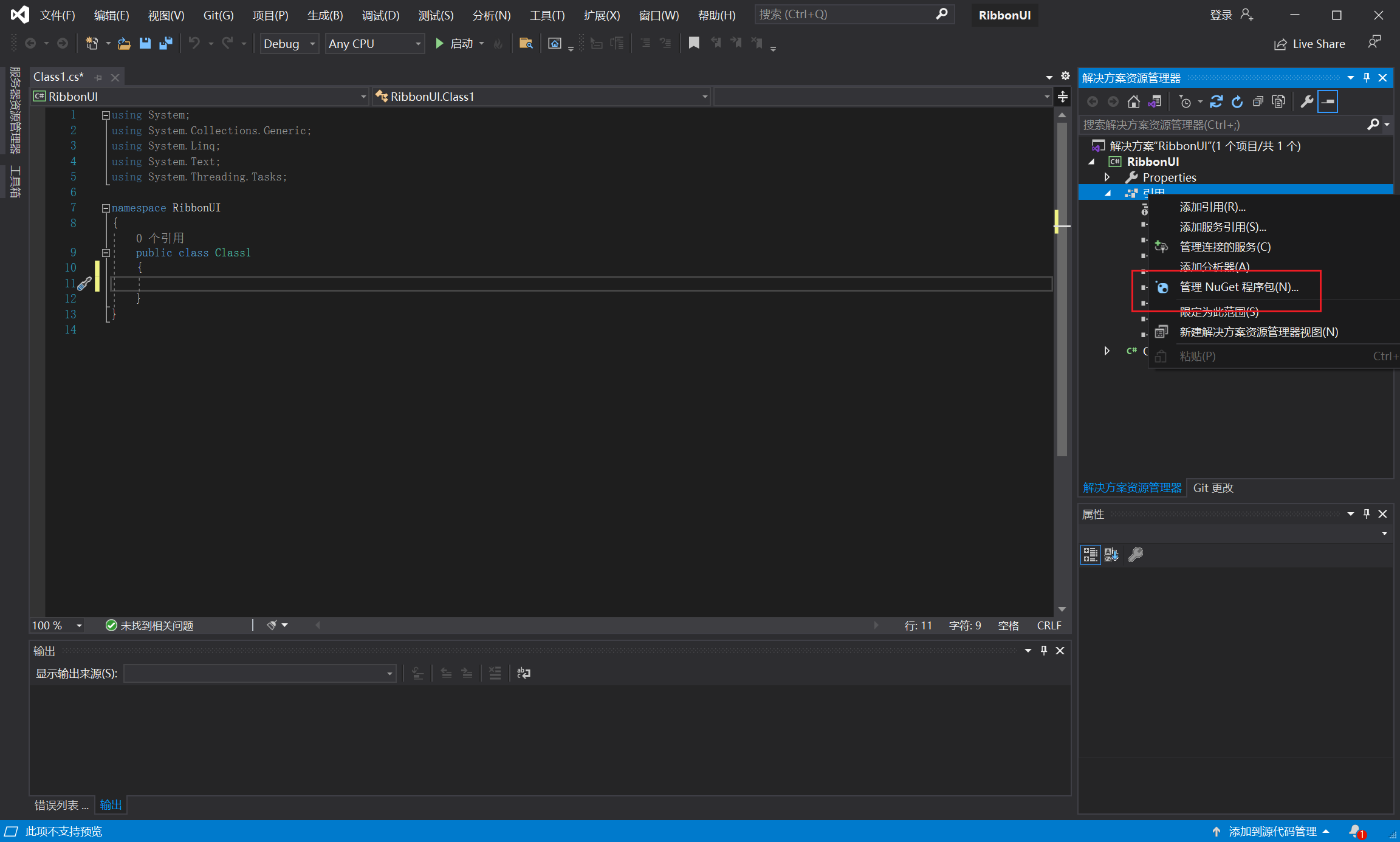

在项目解决方案中，右键点击“引用”，点击 “ 管理 NuGet 程序包 (N)” 选项

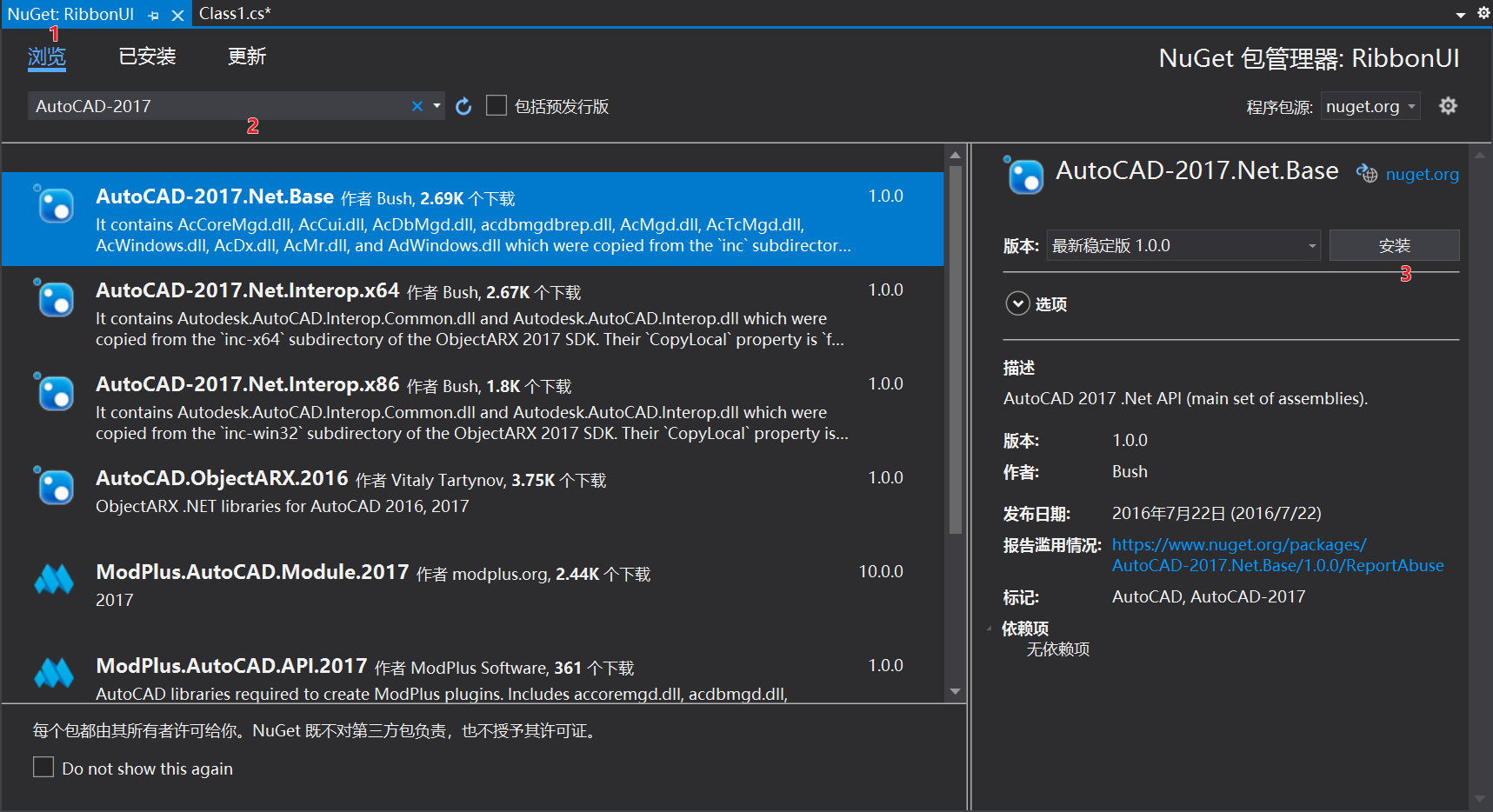

点击浏览选项卡，在搜索栏中填入 “AutoCAD-2017 ”，在给出的搜索结果中，选中 “AutoCAD-2017.Net.Base” ，在右侧面板中点击 “安装”。

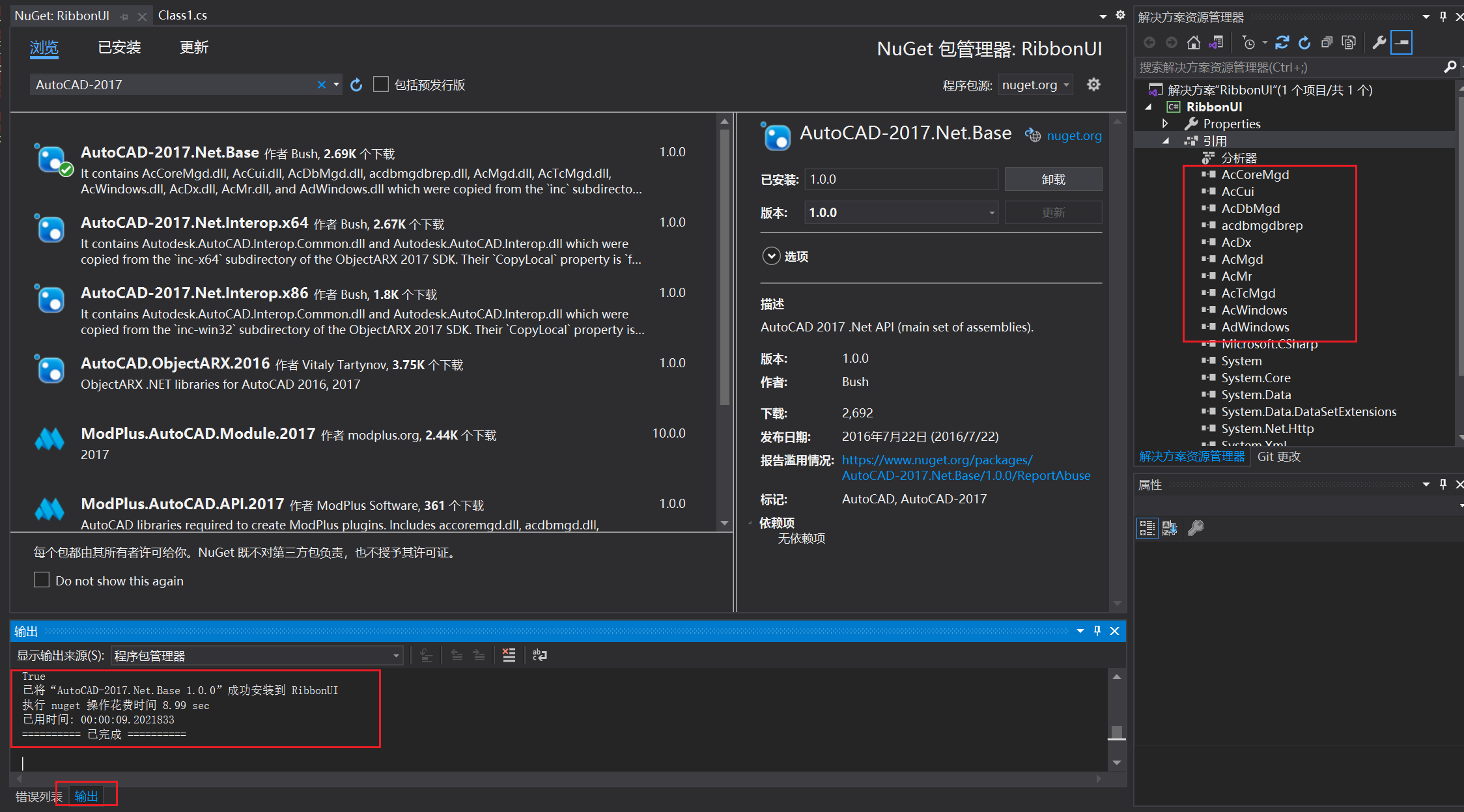

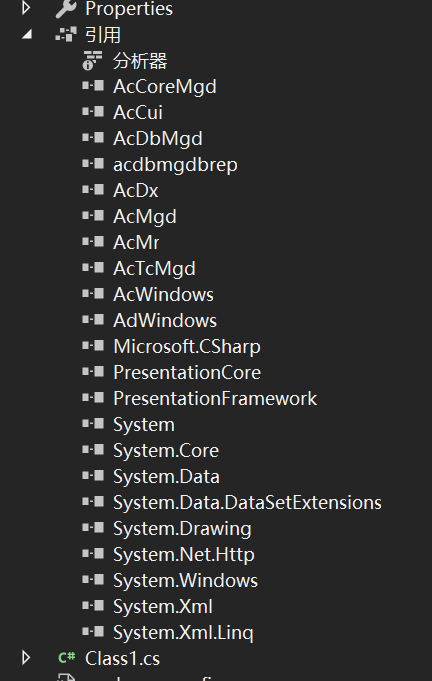

安装完成后，可在输出界面看到，成功安装，解决方案引用下会出现多个引用。

如何调试测试

在Class1.class 中用以下代码覆盖，在 TestEnv 方法中添加断点。

using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.Runtime;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;

namespace RibbonUI
{
    public class Class1
    {
        [CommandMethod("TestEnv")] // 添加命令标识符​
        public void TestEnv()
        {
            // 声明命令行对象
            Editor ed = Application.DocumentManager.MdiActiveDocument.Editor;
            // 向命令行输出一段文字
            ed.WriteMessage("智能数据笔记（1）：CAD二次开发环境测试！");
        }
    }
}

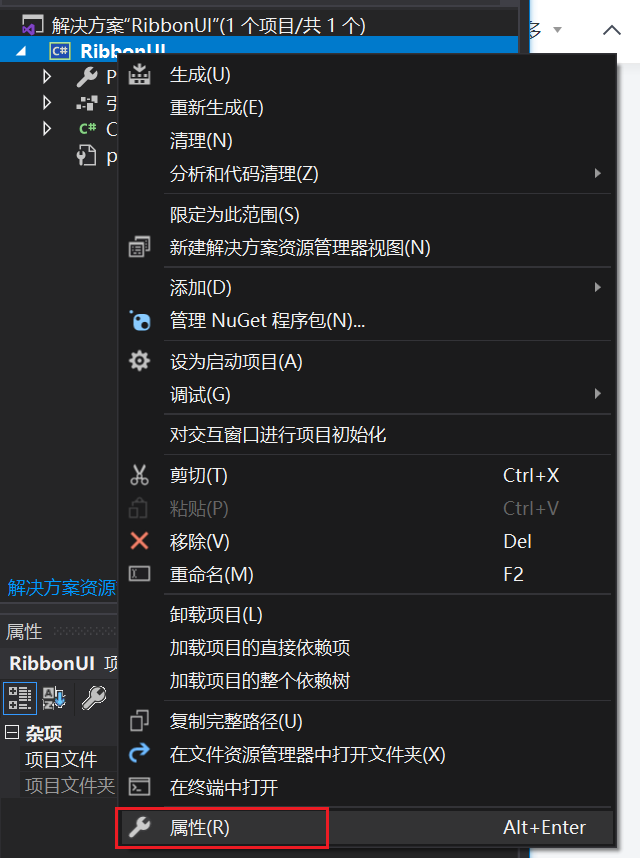

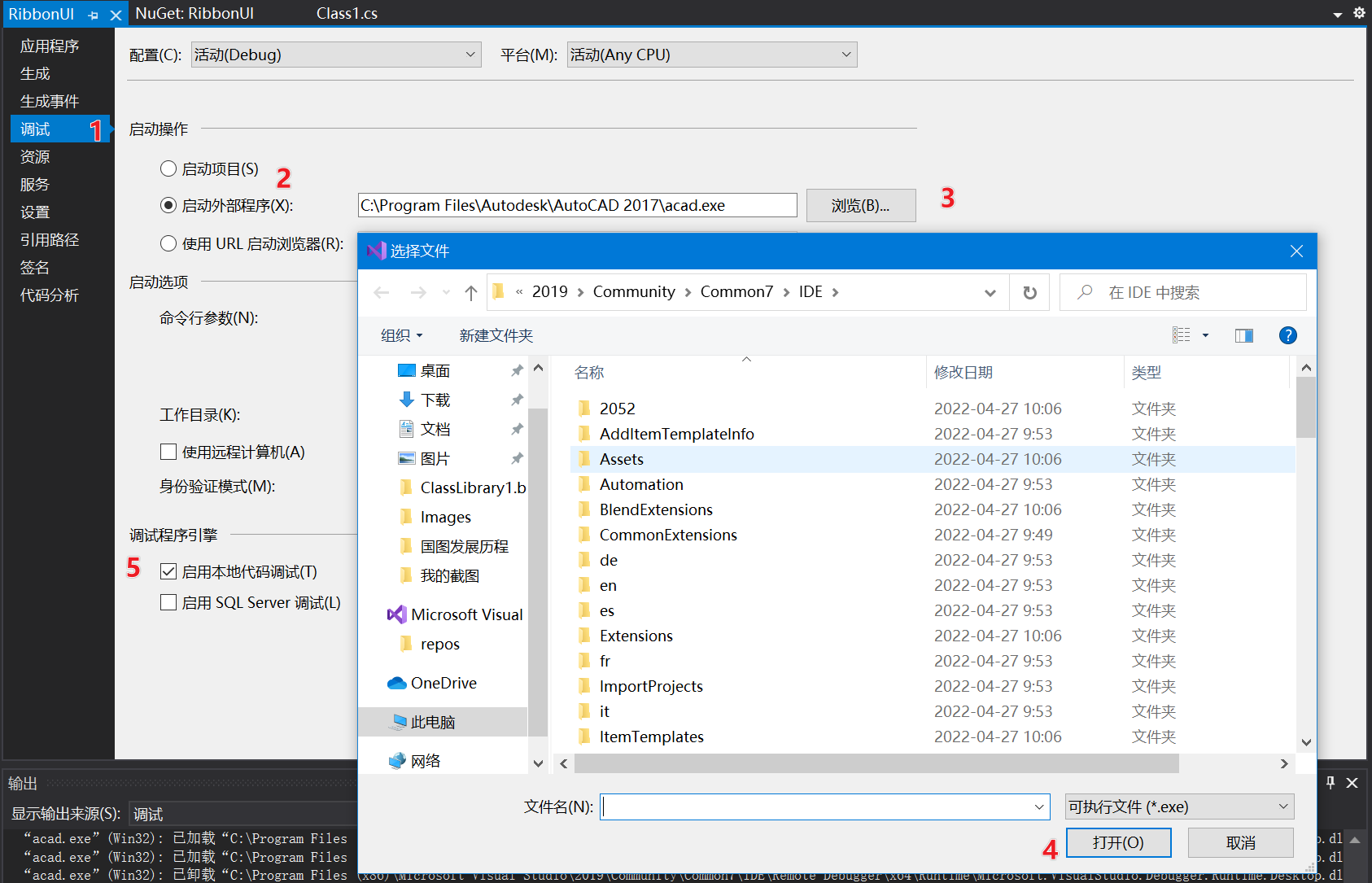

修改项目属性，在调试界面选择启动外部程序 ，勾选 “ 启动本地代码调试 ”

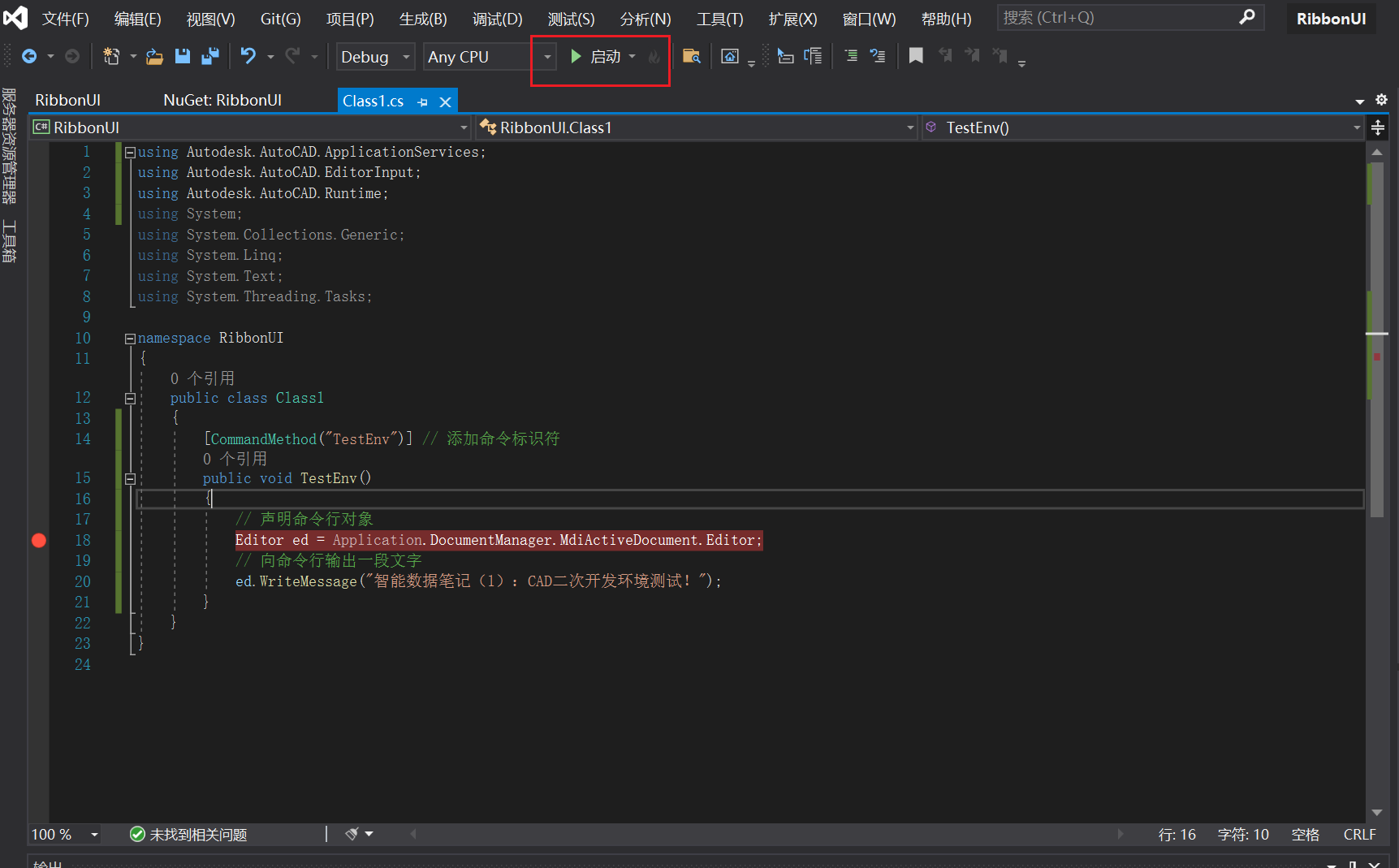

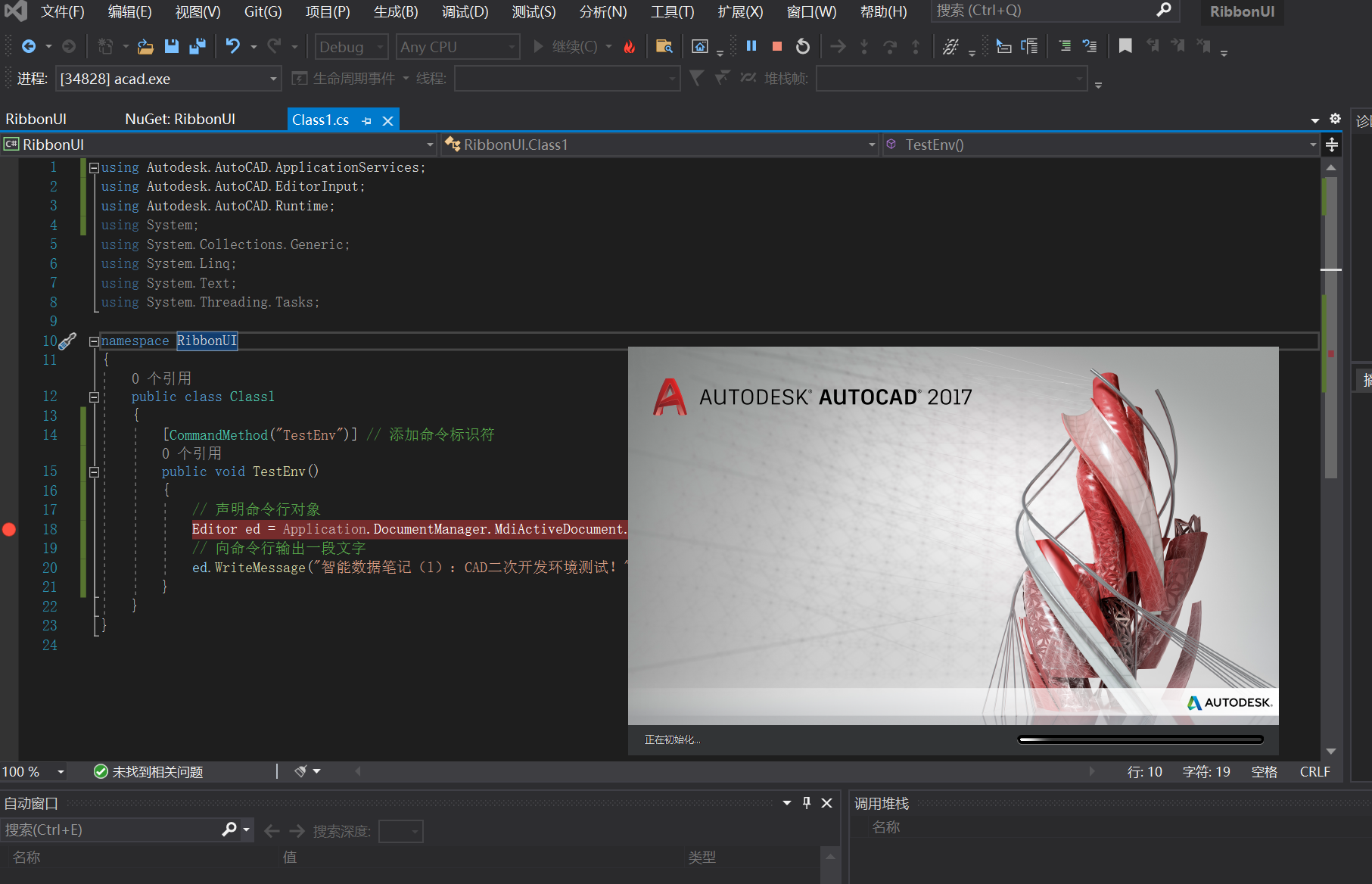

 此时，可点击 “ 启动 ” 按钮，会自动打开 CAD 界面
