加速器吞吐率、能效比的计算

已于 2023-03-30 10:43:40 修改
阅读量4.3k 收藏 15
点赞数
分类专栏： fpga 机器学习 文章标签： lstm 人工智能 rnn
于 2022-06-15 21:50:51 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/w_x_yhao/article/details/125305155
版权
本文介绍了加速器性能评估的关键指标——吞吐率和能效比。吞吐率计算公式为吞吐量除以运行时间，单位为GOPs。能效比则为吞吐率除以功耗，单位为GOPs/w。通过一个LSTM网络的例子，阐述了吞吐量的计算方式，涉及矩阵向量相乘和Element_wise操作的运算次数。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

吞吐率和能效比是加速器性能评估的重要指标
首先介绍吞吐率和能效比的公式，然后介绍吞吐量的计算方式

一、吞吐率（每秒十亿次计算量、十亿次计算量/秒）

吞吐率是指单位时间内运行加、减、乘、除的次数。

吞吐率 = 吞吐量 / 运行时间 吞吐率= 吞吐量/运行时间 吞吐率=吞吐量/运行时间
单位GOPS

二、能效比

能效比 = 吞吐率 / 功耗 能效比= 吞吐率/功耗 能效比=吞吐率/功耗
单位GOPS/w

二、吞吐量的计算

吞吐量指的是网络整体的加、减、乘、除的次数

下面以一个简单的LSTM网络为例：

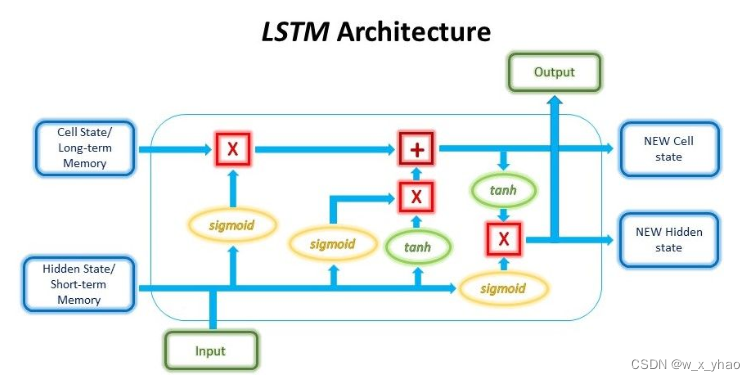

LSTM结构

在这里插入图片描述

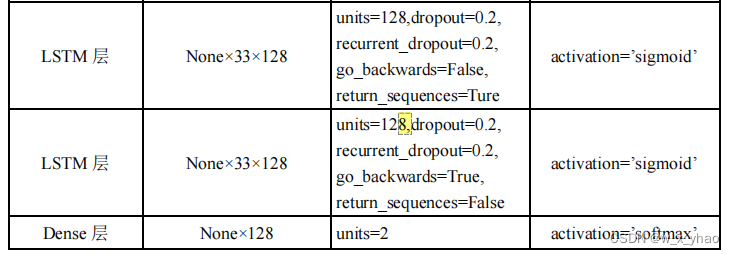

lstm网络模型
						输入大小						参数					激活函数

在这里插入图片描述

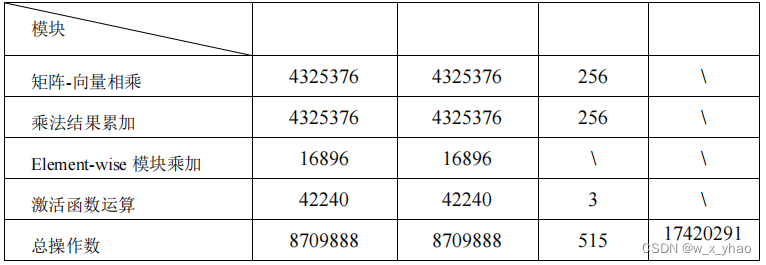

运算操作数统计
									LSTM1			LSTM2			DENSE		总操作数

在这里插入图片描述
矩阵向量相乘（乘法结果累加）：4325376=33128（128+128）*4

33*（128lstm）*（it+ht）*4个门

Element_wise模块：16896+42240=1412833
Dense：256=128*2
