该教程详细介绍了如何使用ESP32-CAM开发板拍照并将照片数据通过4G网络上传至阿里云的对象存储服务OSS。涉及步骤包括阿里云平台和OSS服务的配置，ESP32-CAM的Arduino环境设置，以及Haas506开发板的代码实现，最终将照片存储到OSS指定地址。

综合案例2.0 - ESP32拍照上传阿里云OSS

最新案例教程点击下方链接跳转,优快云已停止更新
- - 点
  - 击
  - 跳
  - 转
案例说明
连线
功能实现
测试
数据转图片方法

案例说明

使用ESP32拍照,将照片数据上传阿里云OSS（通过4G网络上传）。

代码流程
- haas506连接阿里云，云端物模型下发指令给Haas506。
- Haas506通过TTL串口发送拍照指令给ESP32。
- ESP32将拍摄的照片数据发送给Haas506以TXT格式存入SD卡。
- Haas506将TXT文件上传OSS。

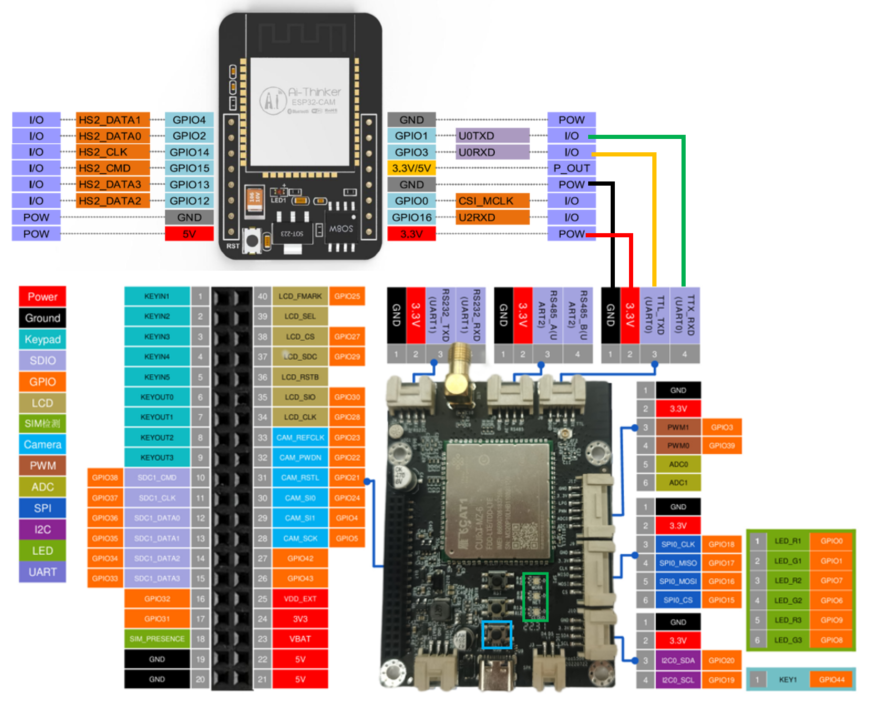

连线

在这里插入图片描述

功能实现

1.阿里云平台连接

阿里云环境创建参考高级组件库-aliyunIoT进行搭建。

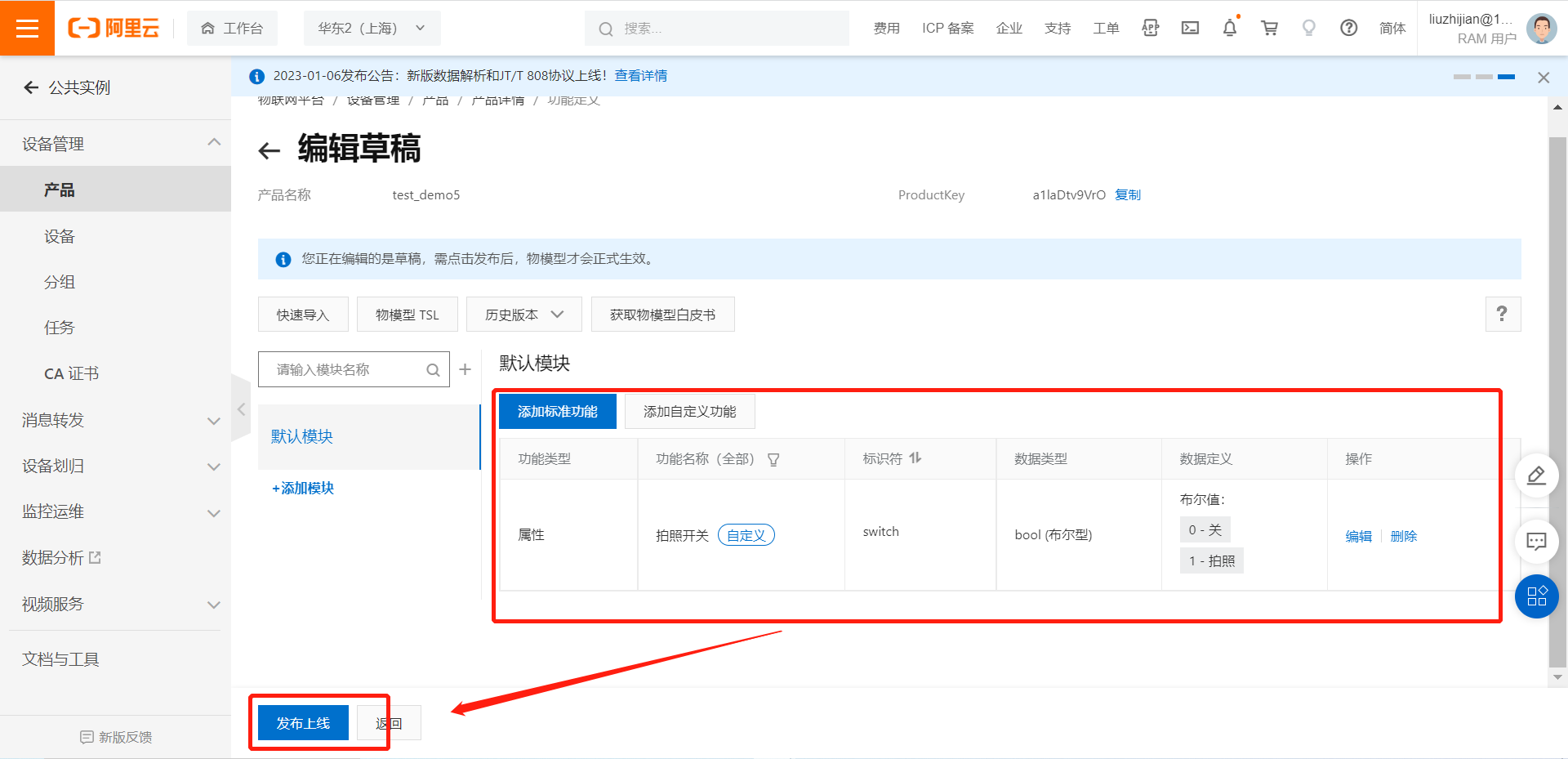

创建产品，添加产品后添加物模型。
在这里插入图片描述

2.OSS对象存储服务

OSS对象存储服务开通参考2.12 haas506开发教程-高级组件库-OSS
开通存储服务，注意记录相关信息

keyid = 'yourKeyId'
keysecret = 'yourKeySecret'
endpoint = 'yourEndPoint'
bucketname = 'yourBucketName'
objectname = '文件存储地址'

3.ESP32-CAM开发环境

参考3.26 haas506 2.0开发教程-example- 简易相机-串口控制ESP32-CAM OV2640拍照
详细Arduino环境安装需要自己搜一下，网上资源很多。

4.代码

ESP32-CAM开发板代码

使用Arduino环境下载

#include "esp_camera.h"
#include "FS.h"
#include <time.h>
#include "string.h"

String inputString = "";
bool stringComplete = false;


//**************************************************************************************************************************************  摄像头初始化
static camera_config_t camera_config = {


    .pin_pwdn = 32,
    .pin_reset = -1,
    .pin_xclk = 0,
    .pin_sscb_sda = 26,
    .pin_sscb_scl = 27,

    .pin_d7 = 35,
    .pin_d6 = 34,
    .pin_d5 = 39,
    .pin_d4 = 36,
    .pin_d3 = 21,
    .pin_d2 = 19,
    .pin_d1 = 18,
    .pin_d0 = 5,
    .pin_vsync = 25,
    .pin_href = 23,
    .pin_pclk = 22,

    .xclk_freq_hz = 20000000,
    .ledc_timer = LEDC_TIMER_0,
    .ledc_channel = LEDC_CHANNEL_0,

    .pixel_format = PIXFORMAT_JPEG,
    .frame_size = FRAMESIZE_SVGA,   // FRAMESIZE_ + QVGA|CIF|VGA|SVGA|XGA|SXGA|UXGA      320×240|  |640×480|800×600|1024×768|1400×1050|1600×1200
    .jpeg_quality = 12,            //10-63 lower number means higher quality
    .fb_count = 1,
};

esp_err_t camera_init() {


    //initialize the camera
    esp_err_t err = esp_camera_init(&camera_config);
    if (err != ESP_OK) {


        Serial.print("Camera Init Failed");
        return err;
    }
    sensor_t * s = esp_camera_sensor_get();
    //initial sensors are flipped vertically and colors are a bit saturated
    if (s->id.PID == OV2640_PID) {


    //        s->set_vflip(s, 1);//flip it back
    //        s->set_brightness(s, 1);//up the blightness just a bit
    //        s->set_contrast(s, 1);
    }
    Serial.print("Camera Init OK");
    return ESP_OK;
}
//**************************************************************************************************************************************



void setup()
{


  Serial.begin(115200);   //初始化串口波特率
  camera_init();  //摄像头初始化
}


void loop()
{


    if (Serial.available()) {


    // get the new byte:
    char inChar = (char)Serial.read();
    // add it to the inputString:
    if (inChar != '\n')
    {


      inputString += inChar;
    }
    // if the incoming character is a newline, set a flag
    // so the main loop can do something about it:
    if (inChar == '\n')
    {


      stringComplete = true;
    }

    if (stringComplete)
    {


      inputString=String(inputString
