HaaS506开发板

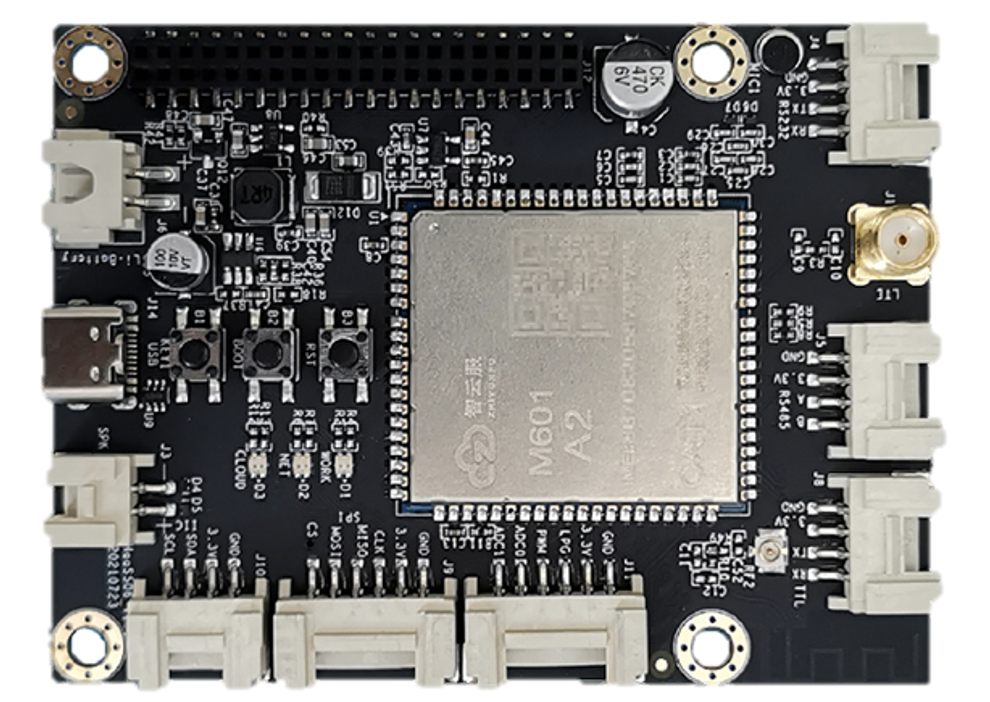

HaaS 506是一款经过阿里云HaaS团队认证的高性能、多连接的物联网开发板，本文是对此开发板的介绍。
请添加图片描述
HaaS 506快速开始请参考链接，其中包含HaaS Python最新固件、开发环境准备、固件烧录及helloworld例程等内容。

一、概述

HaaS 506是煜瑛微电子科技有限公司生产的集成了M601 4G-CAT1模块的开发板，板载三组双色LED灯和一个自定义功能按键方便用户调试开发，并且提供丰富的接口用于外设扩展。选择了HaaS Python作为运行引擎，它不仅继承了python优美简洁的语法特点，也提供了便捷的嵌入式硬件操作库，同时提供了阿里云物联网平台的连接控制的能力，极大的降低了嵌入式开发的门槛。
产品特性：
（1）板载多类型串口，分别为TTL、RS232、RS485 ，满足不同应用场景的使用需求
（2）板载I2C、SPI、ADC等接口，满足不同类型的设备的调试及使用需求
（3）内置麦克风、led灯、按键
（4）支持锂电池供电
（5）支持外接扬声器
（6）支持Wi-Fi搜索

二、硬件资源

（1）M601 4G-CAT1模组信息

类别	参数
CPU型号	展锐8910DM
CPU架构	ARM Cortex-A5
CPU主频	500MHz
RAM	32MB(用户可用约4MB)
ROM	8MB(用户可用约2MB)
支持协议	TCP、UDP、MQTT、HTTP
蓝牙	4.2BLE
Wi-Fi	2.4G(scan only)
通信制式	LTE Cat1/GSM
通信频段-LTE-FDD	B1/B3/B5/B8
通信频段-TD-TED	B41
通信速率-TD-LTE	8Mbps(DL)/2Mbps(UL)
通信速率-LTE-FDD	10Mbps(DL)/5Mbps(UL)
通信速率-GPRS	85.6kbps(DL)/85.6kbps(UL)

（2）基本接口

在这里插入图片描述

名称	数量	描述
LED灯	6	6个自定义可编程指示灯
按键	3	1个重启键，1个boot键，1个自定义可编程按键
串口	3	1个TTL，1个RS485，1个RS232
USB接口	1	TypeC类型，可充电/烧录固件
TF卡槽	1	最大支持64GB
SIM卡槽	1	仅支持nano类型的SIM卡
排母	1	40PIN母座
4G天线座	1	可外接4G天线
蓝牙天线座	1	可外接蓝牙天线
麦克风	1	可用于录音、打电话
喇叭接口	1	可外接喇叭
I2C接口	1	单独的I2C接口，方便I2C设备的调试
SPI接口	1	单独的SPI接口，方便SPI设备的调试
ADC接口	2	板载2路ADC口(范围0~3.3V)
PWM接口	2	板载2路PWM口
