haas506 2.0开发教程-高级组件库-ota

最新案例教程点击下方链接跳转,优快云已停止更新
- - 点
  - 击
  - 跳
  - 转
ota升级
Class-ota
3.总结

ota升级

1、案例说明

OTA升级是通过无线网络在线升级，简单来说就是在连接无线网络的情况下，通过系统自带的更新设置来进行设备系统升级。比如手机系统更新。
Haas506开发板完成动态注册连接云端后可以完成OTA升级（远程更新）。

（1）系统文件升级需要注册3个函数，在云端触发文件升级后，会触发on_trigger函数，并将文件的一系列信息通过on_trigger参数传入，我们可以将这些参数保存到全局变量中；
（2）在on_trigger触发后，我们在on_trigger回调函数中调用ota.download函数来下载文件，ota.download函数下载完成后，会产生on_download回调，我们根据on_download的传入参数判断下载文件是否成功，如果成功，我们在on_download回调函数中调用ota.verify来做文件校验；
（3）ota.verify函数校验完成后，会产生on_verify回调，我们根据on_verify的传入参数来判断校验文件是否成功。

2、代码

需要将产品的productKey和productSecret,粘贴到代码的指定位置
2.2版本获取IMEI号接口有更新，需要更改以下内容（Ctrl+F 查找modem）

# 获取设备的IMEI 作为deviceName 进行动态注册
deviceName = modem.info.getDevImei()
...

main.py

# coding=utf-8

from driver import GPIO
import network
import ujson
import utime as time
import modem
from  aliyunIoT import Device
import ota
import kv


 # ota 消息推送的接受函数
def on_trigger(data):
     global info
 # 保存服务端推送的ota信息
     info['url'] = data['url']
     info['length'] = data['length']
     info['module_name'] = data['module_name']
     info['version'] = data['version']
     info['hash'] = data['hash']
     info['hash_type'] = data['hash_type']
    # 开始ota 包下载
     dl_data = {}
     dl_data['url'] = info['url']
     dl_data['store_path'] = info['store_path']
     ota.download(dl_data)



 # ota 升级包下载结果回调函数
def on_download(data):
     global info
     if data >= 0:
         print('Ota download succeed')
     # 开始ota包校验
         param = {}
         param['length'] = info['length']
         param['store_path'] = info['store_path']
         param['hash_type'] = info['hash_type']
         param['hash'] = info['hash']
         ota.verify(param)

 # ota 升级包校验结果回调函数
def on_verify(data):
      global info
      print(data)
      if data >= 0 :
          print('Ota verify succeed')
          print('Start Upgrade')
     # 开始ota升级
          param = {}
          param['length'] = info['length']
          param['store_path'] = info['store_path']
          param['install_path'] = info['install_path']
          ota.upgrade(param)

 # ota 升级包结果回调函数
def on_upgrade(data):
     if data >= 0 :
        print('Ota succeed')
        #ota升完级后 重启设备
        reboot()

#当iot设备连接到物联网平台的时候触发'connect' 事件
def on_connect(data):
    global module_name,default_ver,productKey,deviceName,deviceSecret,on_trigger,on_download,on_verify,on_upgrade
    print('***** connect lp succeed****')
    data_handle = {}
    data_handle['device_handle'] = device.getDeviceHandle()

 # 初始化ota服务
    ota.init(data_handle)

 # ota 回调函数注册
    ota.on(1,on_trigger)
    ota.on(2,on_download)
    ota.on(3,on_verify)
    ota.on(4,on_upgrade)
    report_info = {
         "device_handle": data_handle['device_handle'],
         "product_key": productKey ,
         "device_name": deviceName ,
         "module_name": module_name ,
         "version": default_ver
         }
 # 上报本机ota相关信息,上报版本信息返回以后程序返回，知道后台推送ota升级包，才会调用on_trigger函数
    ota.report(report_info)


#当连接断开时，触发'disconnect'事件
def on_disconnect():
    print('linkkit is disconnected')

#当iot云端下发属性设置时，触发'props'事件
def on_props(request):
    print('clound req data is {}'.format(request))

#当iot云端调用设备service时，触发'service'事件
def on_service(id,request):
    print('clound req id  is {} , req is {}'.format(id,request))
#当设备跟iot平台通信过程中遇到错误时，触发'error'事件
def on_error(err):
    print('err msg is {} '.format(err))

#网络连接的回调函数
def on_4g_cb(args):
     global g_connect_status
     pdp = args[0]
     netwk_sta = args[1]
     if netwk_sta == 1:
         g_connect_status = True
     else:
         g_connect_status = False

#网络连接
def connect_network():
     global net,on_4g_cb,g_connect_status
     #NetWorkClient该类是一个单例类，实现网络管理相关的功能，包括初始化，联网，状态信息等.
     net = network.NetWorkClient()
     g_register_network = False
     if net._stagecode is not None and net._stagecode == 3 and net._subcode == 1:
         g_register_network = True
     else:
         g_register_network = False
     if g_register_network:
    #注册网络连接的回调函数on(self,id,func);  1代表连接，func 回调函数  ；return 0 成功
         net.on(1,on_4g_cb)
         net.connect(None)
     else:
         print('网络注册失败')
     while True:
         if g_connect_status:
             print('网络连接成功')
             break
         time.sleep_ms(20)

#动态注册回调函数
def on_dynreg_cb(data):
     global deviceSecret,device_dyn_resigter_succed
     deviceSecret = data
     device_dyn_resigter_succed = True


 # 连接物联网平台
def dyn_register_device(productKey,productSecret,deviceName):
    global on_dynreg_cb,device,deviceSecret,device_dyn_resigter_succed
    key = '_amp_customer_devicesecret'
    deviceSecretdict = kv.get(key)
    print("deviceSecretdict:",deviceSecretdict)
    if isinstance(deviceSecretdict,str):
        deviceSecret = deviceSecretdict

    if deviceSecretdict is None or deviceSecret is None:
        key_info = {
            'productKey': productKey  ,
            'productSecret': productSecret ,
            'deviceName': deviceName
            }
        # 动态注册一个设备，获取设备的deviceSecret
        #下面的if防止多次注册，当前若是注册过一次了，重启设备再次注册就会卡住，
        if not device_dyn_resigter_succed:
            device.register(key_info,on_dynreg_cb)



if __name__ == '__main__':
    ICCID=None
    g_connect_status = False
    net = None
    device = None
    deviceSecret = None
    deviceName = None
    productKey = "a1aNr1wef2c"
    productSecret = "Jppqfgx4tHeZh1Zi"
    device_dyn_resigter_succed = False
    # 定义需要升级的模块和版本号
    module_name = 'default'
    default_ver = '2.0.1'
# 定义升级包的下载和安装路径，其中url,hash_type和hash 会通过服务端推送被保存下来

    info = {
        'url': '',
        'store_path': '/data/pyamp/app.zip',
        'install_path': '/data/pyamp/',
        'length': 0,
        'hash_type': '',
        'hash': ''
    }

    # 连接网络
    connect_network()
    # 获取设备的IMEI 作为deviceName 进行动态注册
    #2.2版本改为
    #deviceName = modem.info.getDevImei()
    deviceName = modem.getDevImei()
    #获取设备的ICCID
    ICCID=modem.sim.getIccid()
    #初始化物联网平台Device类，获取device实例
    device = Device()
    if deviceName is not None and len(deviceName) > 0 :
     #动态注册一个设备
        dyn_register_device(productKey,productSecret,deviceName)
    else:
        print("获取设备IMEI失败，无法进行动态注册")
    while deviceSecret is None:
        time.sleep(0.2)
    print('动态注册成功:' + deviceSecret)

    key_info = {
        'region' : 'cn-shanghai' ,
        'productKey': productKey ,
        'deviceName': deviceName ,
        'deviceSecret': deviceSecret ,
        'keepaliveSec': 60,
        }
    #打印设备信息
    print(key_info)

    #device.ON_CONNECT 是事件，on_connect是事件处理函数/回调函数
    device.on(device.ON_CONNECT,on_connect)
    device.on(device.ON_DISCONNECT,on_disconnect)
    device.on(device.ON_PROPS,on_props)
    device.on(device.ON_SERVICE,on_service)
    device.on(device.ON_ERROR,on_error)
    device.connect(key_info)

    #上报版本信息
    FwVersion={}
    FwVersion["FwVersion"]="amp-v1.16 build on 2021-11-17, 15:18:23"
    FwVersionStr=ujson.dumps(FwVersion)
    data0={
        'params':FwVersionStr
    }
    time.sleep_ms(1000)
    device.postProps(data0)
    print("FwVersionStr:",FwVersionStr)

    #将ICCID，IMEI数据放入字典
    imei_iccid={}
    imei_iccid["IMEI"]=deviceName
    imei_iccid["ICCID"]=ICCID
    #将字典转换为字符串
    imei_iccid_str=ujson.dumps(imei_iccid)
    data1={
        'params':imei_iccid_str
    }
    #10S上报一次
    time.sleep_ms(1000)
    device.postProps(data1)
    while True:
        print('当前App版本号:' + default_ver)
        print('等待Ota升级包.....')
        print('--------------------------------------------------------------------')
        time.sleep(1)

board.json


{
  "name": "haas506",
  "version": "2.0.0",
  "io": {
      "cloud_led":{
        "type":"GPIO",
        "port": 9,
        "dir": "output",
        "pull":"pulldown"
      },
    "serial1":{
      "type":"UART",
      "port":0,
      "dataWidth":8,
      "baudRate":115200,
      "stopBits":1,
      "flowControl":"disable",
      "parity":"none"
    },
    "serial2":{
      "type":"UART",
      "port":1,
      "dataWidth":8,
      "baudRate":115200,
      "stopBits":1,
      "flowControl":"disable",
      "parity":"none"
    },
    "serial3":{
      "type":"UART",
      "port":2,
      "dataWidth":8,
      "baudRate":115200,
      "stopBits":1,
      "flowControl":"disable",
      "parity":"none"
    }
  },
  "debugLevel": "ERROR"
}

3、上传升级包

（1）在阿里云物联网平台创建一个设备、打开动态注册
（2）在设备的功能定义中设置自定义功能，如IMEI、ICCID和FwVersion，然后发布上线
（3）在产品下创建一个设备,建议使用设备的IMEI号作为deviceName
（4）复制产品的productKey和productSecret，粘贴到程序的相应位置

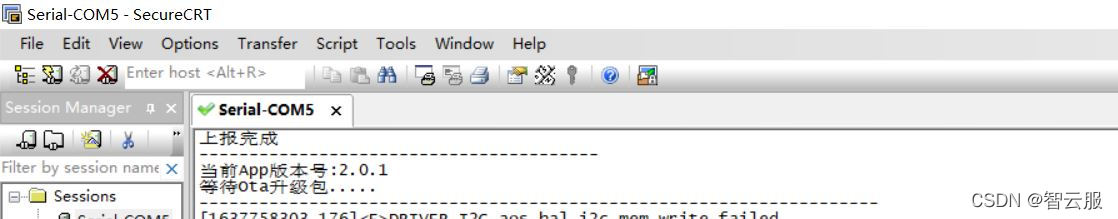

（5）烧录程序，查看日志获取到当前版本为2.0.1
在这里插入图片描述
（6）当修改代码后，将代码中的default_ver改为2.0.6，保存
（7）将当前项目的x.py和board.json一起打包成xx.zip
（8）打开ota升级面板

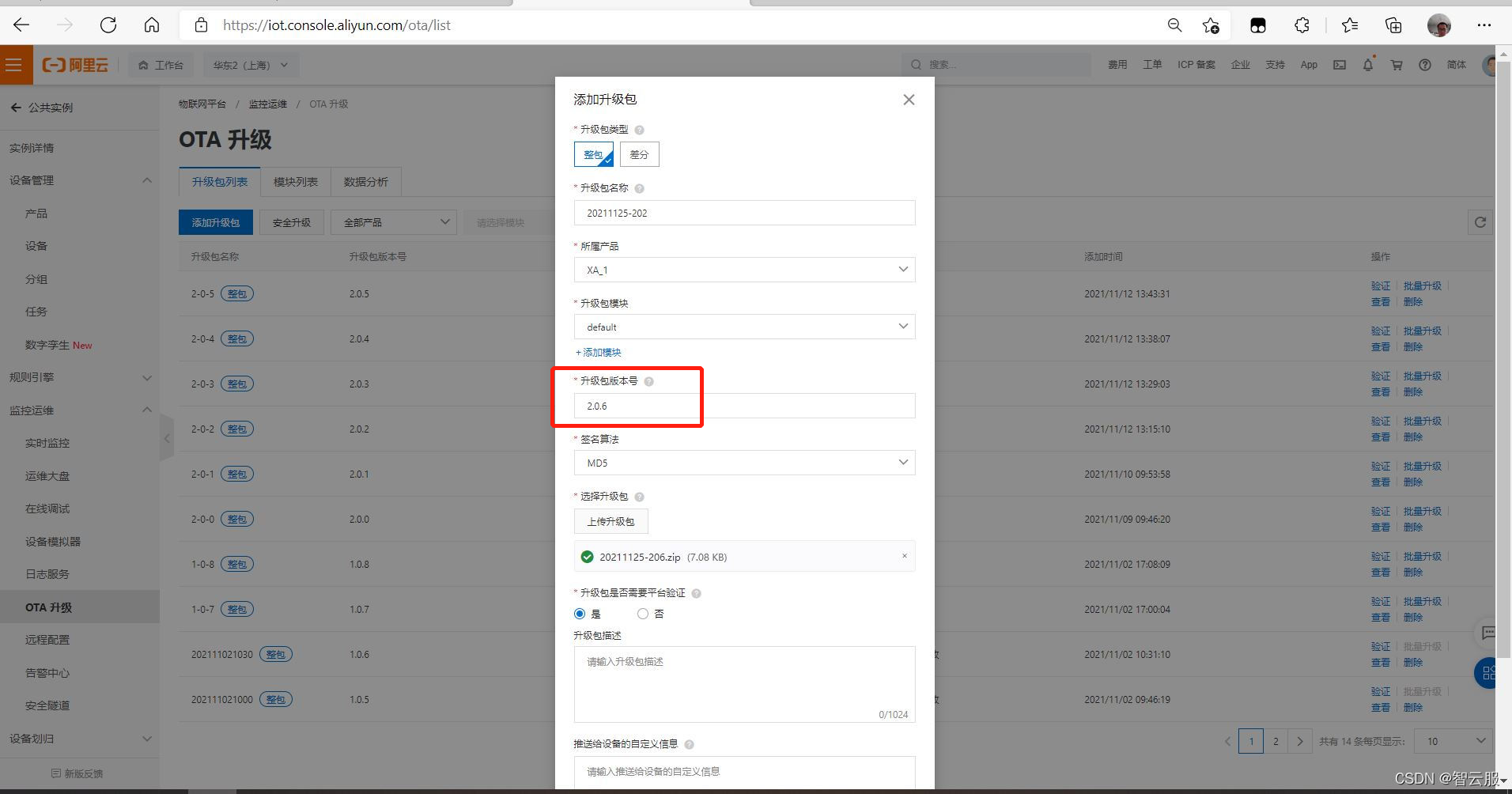

（9）添加升级包，填写升级包名称、所属产品、升级包模块、升级包版本号、签名算法、上传升级包
注意：升级包版本号必须与程序中更改的版本号一致 。
例如，上传的压缩包版本号为2.0.6 ，这里必须填写2.0.6 。否则云端会显示更新失败，但程序能正常下载至开发板。
在这里插入图片描述

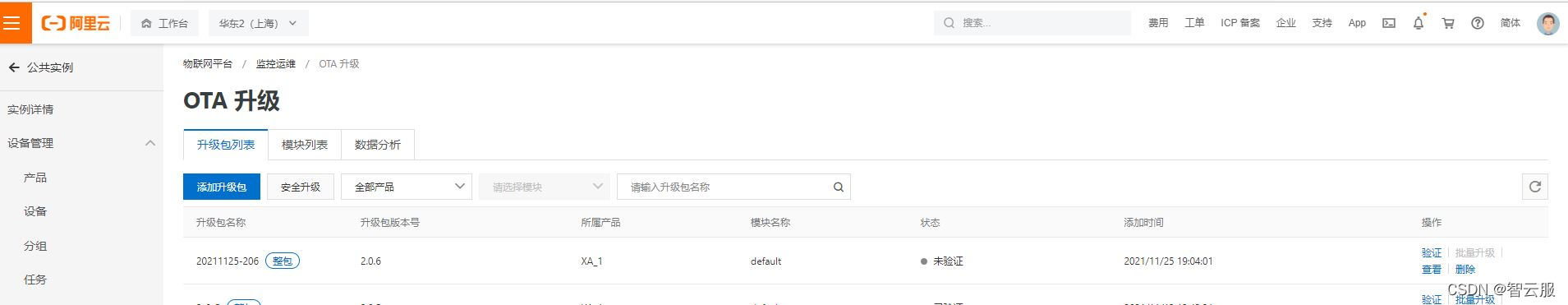

（10）点击验证
在这里插入图片描述

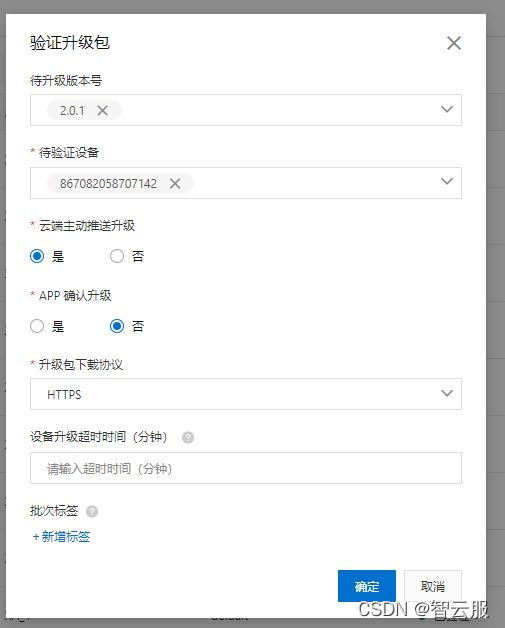

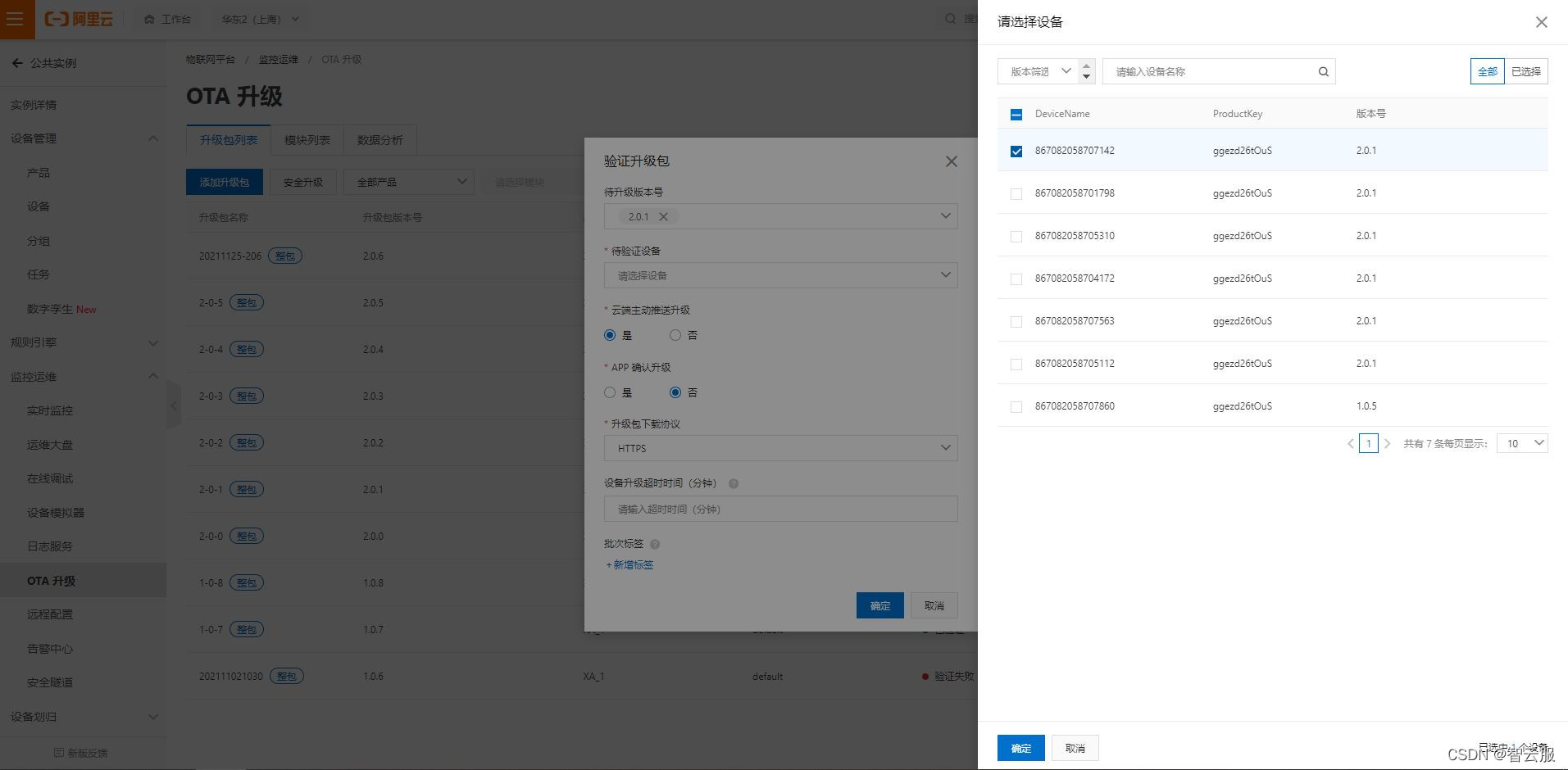

（11）输入待升级版本号、待验证的设备

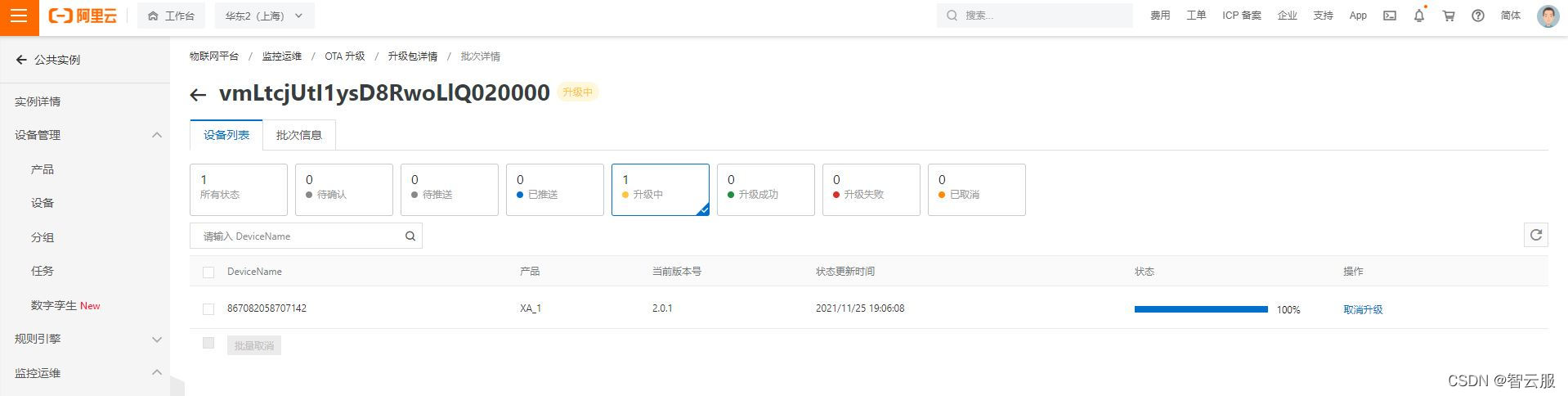

（12）验证中

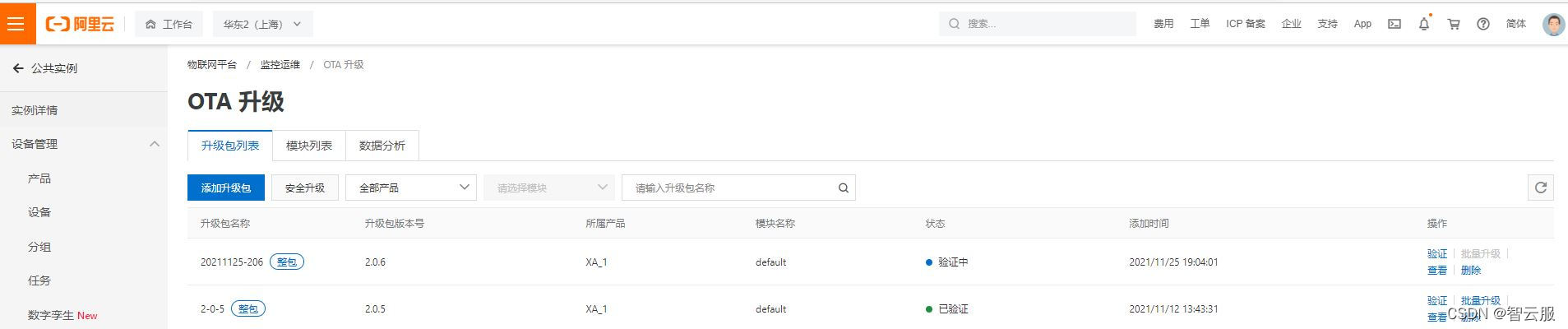

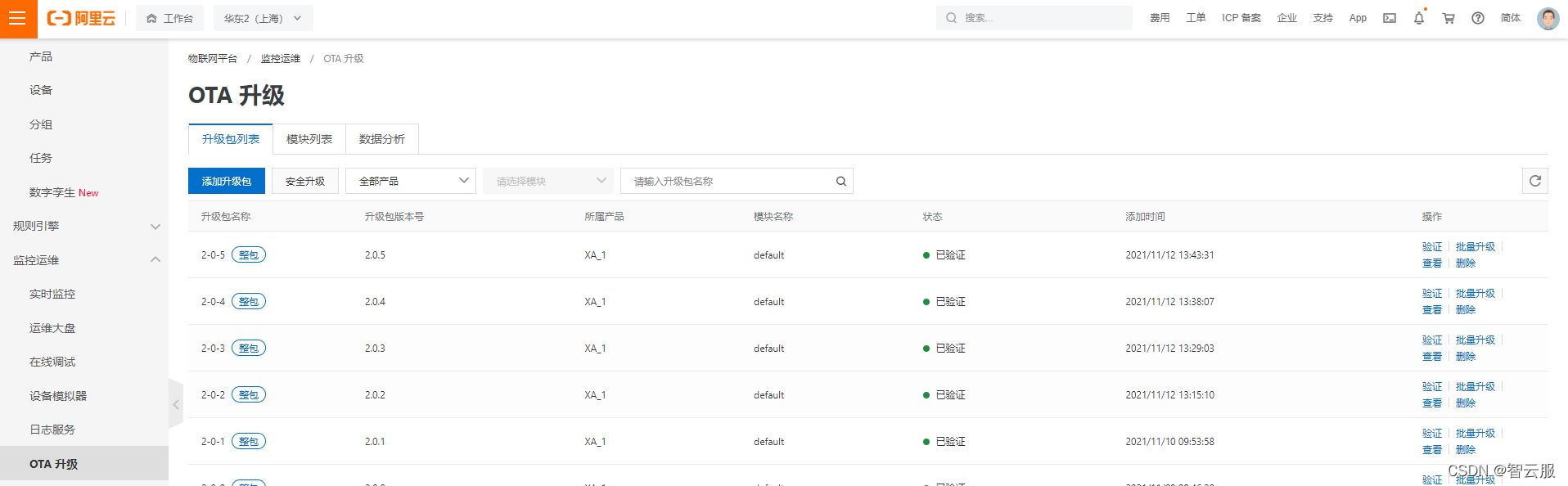

（13）点击查看

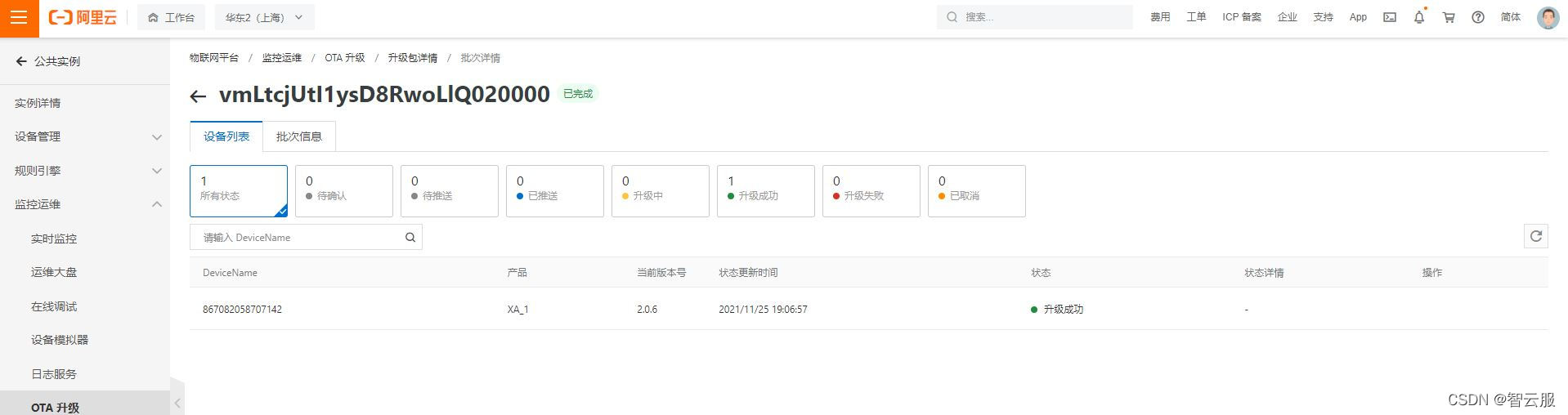

（14）等待升级成功

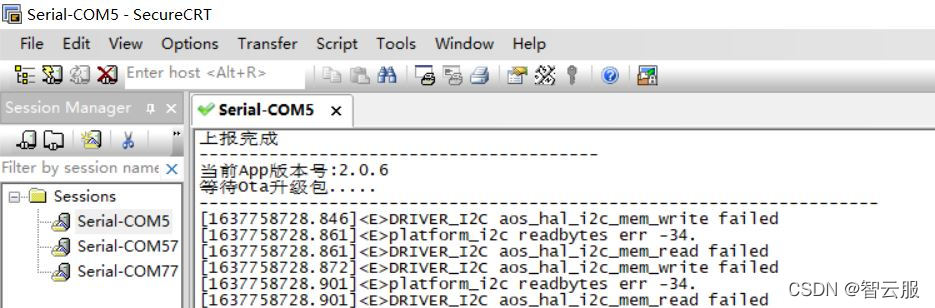

（15）查看日志/设备详情，查看设备是否升级成功

Class-ota

init	on	report	download	verify	upgrade
初始化ota服务	注册ota升级相关的回调函数	上报ota升级版本号，模块名等信息	下载ota升级包	升级包校验	执行ota升级操作

ota.init(data_handle) - 初始化

函数功能：ota 初始化，建立ota后台服务线程
注意事项：确保wifi连接成功 确保aliyunIoT连接成功
参数说明：

参数	类型	必选参数？	说明
data_handle	dictionary	是	ota初始化需要参数

data_handle参数说明:

参数	类型	必选参数？	说明
device_handle	int	是	aliyunIoT句柄

返回值说明:成功返回0， 其他表示失败

ota.report(report_info) - 上报当前模块版本

函数功能：上报模块版本号信息
注意事项：确保wifi连接成功
		 确保aliyunIoT连接成功
参数说明:

参数	类型	必选参数？	说明
report_info	dictionary	是	上报模块版本号需要的信息

report_info参数说明:

参数	类型	必选参数？	说明
device_handle	int	是	aliyunIoT句柄
product_key	string	是	上云三元组信息product_key
device_name	string	是	上云三元组信息device_name
module_name	string	是	待上报模块的名字
module_name	string	是	待上报模块的版本号

返回值说明:成功返回0， 其他表示失败。

ota.on(1, on_trigger) - 回调注册 - 1

函数功能：注册OTA的on_trigger回调函数，在升级开始时触发
注意事项：确保wifi连接成功。
		 确保aliyunIoT连接成功。
	   	 确保ota.init执行完成。
参数说明：

参数	类型	必选参数？	说明
on_trigger	funcCallback	是	文件升级触发时的回调函数

on_trigger函数原型：def on_trigger(data)

Copy to clipboardErrorCopied
on_trigger函数参数说明:

参数	类型	必选参数？	说明
data	dictionary	是	on_trigger函数触发时传入on_trigger的参数

on_trigger函数data参数说明:

参数	类型	必选参数？	说明
url	string	是	待升级文件所在url
length	int	是	待升级文件文件长度，单位是字节
module_name	string	是	待升级文件的模块名称
version	string	是	待升级文件的版本号
hash	string	是	待升级文件的哈希值
hash_type	string	是	待升级文件的哈希类型

返回值说明：成功返回0， 其他表示失败。

ota.on(2, on_download) - 回调注册 - 2

函数功能：注册OTA的on_download回调函数，在download完成时触发
注意事项：确保wifi连接成功
		 确保aliyunIoT连接成功
	 	 确保ota.init执行完成
参数说明：

参数	类型	必选参数？	说明
on_download	funcCallback	是	文件下载完成时的回调函数

on_download函数原型：def on_download(data)

on_download函数参数说明:

参数	类型	必选参数？	说明
data	int	是	on_download函数触发时传入on_download的参数，大于等于0说明download成功，否则失败

返回值说明：成功返回0， 其他表示失败。

ota.on(3, on_verify) - 回调注册 - 3

函数功能：注册OTA的on_verify回调函数，在verify完成时触发
注意事项：确保wifi连接成功
		 确保aliyunIoT连接成功
		 确保ota.init执行完成
参数说明：

参数	类型	必选参数？	说明
on_verify	funcCallback	是	文件校验完成时的回调函数

on_verify函数原型：def on_verify(data)
on_verify函数参数说明:

参数	类型	必选参数？	说明
data	int	是	on_verify函数触发时传入on_download的参数，大于等于0说明verify成功，否则失败

返回值说明：成功返回0， 其他表示失败。

ota.download(data) - 文件下载

函数功能：发起文件下载流程。
注意事项：确保wifi连接成功
		 确保aliyunIoT连接成功
		 确保ota.init执行完成

参数说明：

参数	类型	必选参数？	说明
data	dictionary	是	发起文件下载流程所需要的信息

data参数说明:

参数	类型	必选参数？	说明
url	string	是	文件所在的url信息
store_path	string	是	文件要下载到的文件系统路径

返回值说明：成功返回0， 其他表示失败。

ota.verify(data) - 文件校验

函数功能：发起文件校验流程
注意事项：确保wifi连接成功
		 确保aliyunIoT连接成功
		 确保ota.init执行完成
参数说明：

参数	类型	必选参数？	说明
data	dictionary	是	发起文件校验流程所需要的信息

data参数说明:

参数	类型	必选参数？	说明
length	int	是	文件长度，单位是字节
store_path	string	是	文件所在的文件系统路径
hash_type	string	是	文件的哈希类型
hash	string	是	文件的哈希值

返回值说明：成功返回0， 其他表示失败。

ota.upgrade(param)
+ 作用: 执行ota升级操作
+ 参数: param是一个字典,包含length,store_path,install_path
+ 返回: 0成功

属性	类型	说明
length	字符串	ota的升级包大小
store_path	字符串	ota包的保存路径
install_path	字符串	ota包的安装路径

3.总结

本节介绍了如何使用haas506高级组件库中的ota模块，实现了ota升级功能。
