HaaS506硬件规格

HaaS 506是一款经过阿里云HaaS团队认证的高性能、多连接的物联网开发板。

HaaS 506是一款集成了M601 4G-CAT1模块的开发板,板载三组双色LED灯和一个自定义功能按键方便用户调试开发,并且提供丰富的接口用于外设扩展。选择了MicroPython作为运行引擎,它不仅继承了python优美简洁的语法特点,也提供了便捷的嵌入式硬件操作库,同时提供了阿里云物联网平台的连接控制的能力,极大的降低了嵌入式开发的门槛。

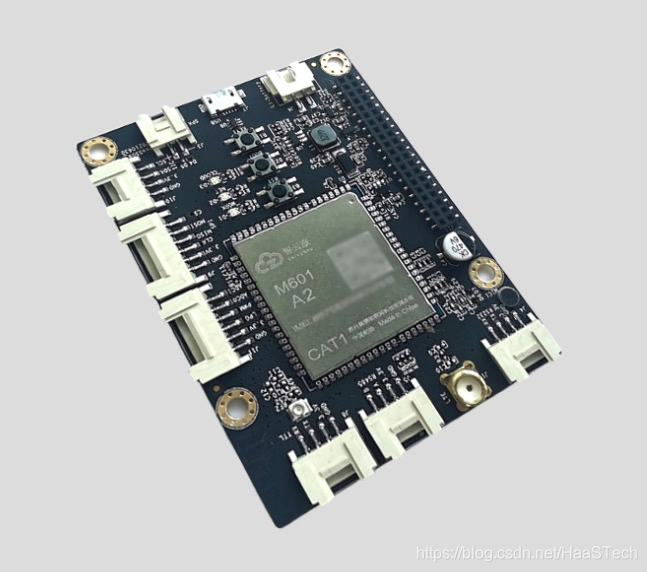

图1 HaaS506 正面图

一、硬件配置

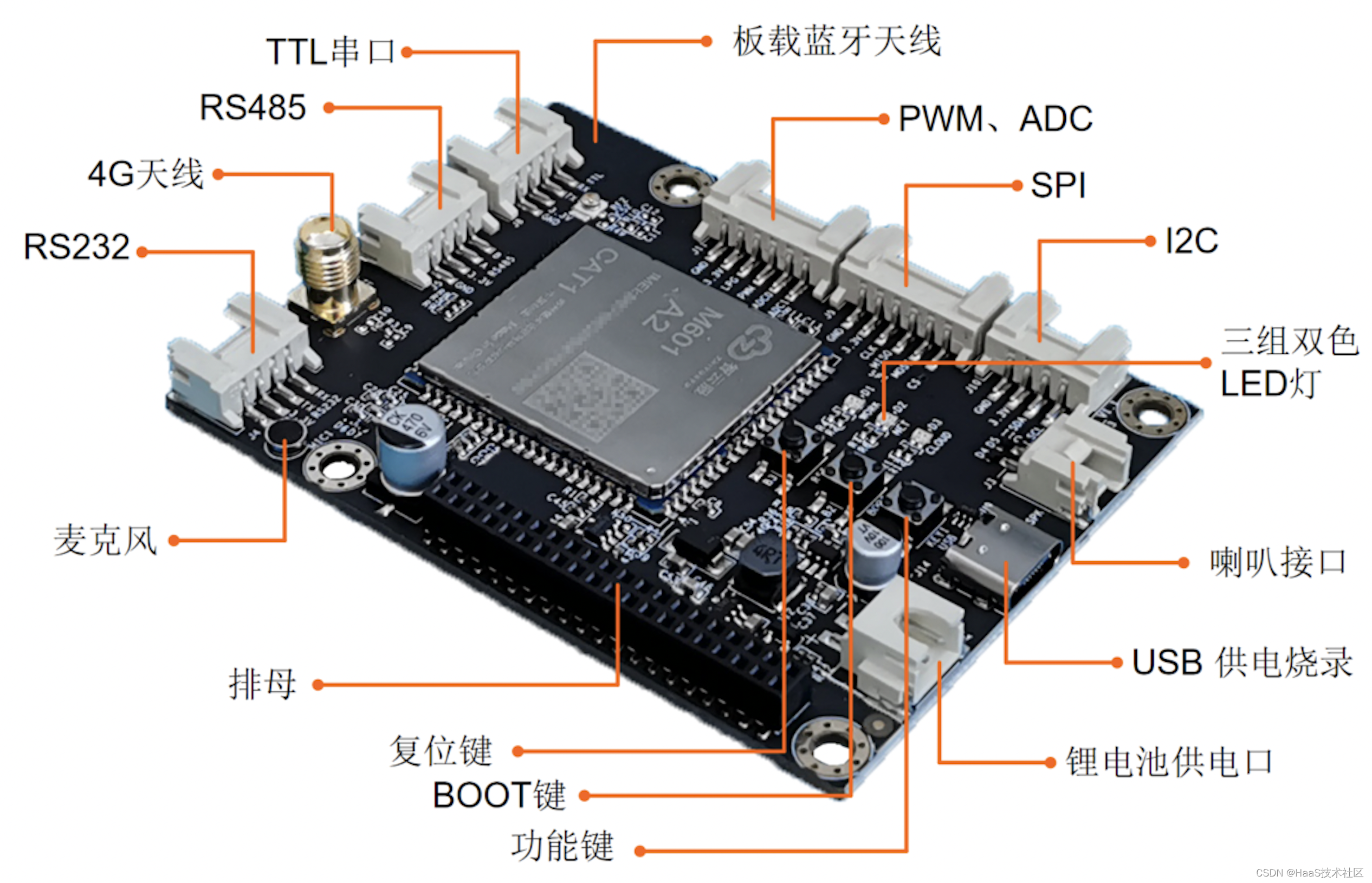

图2.1 HaaS506 硬件配置图(正)

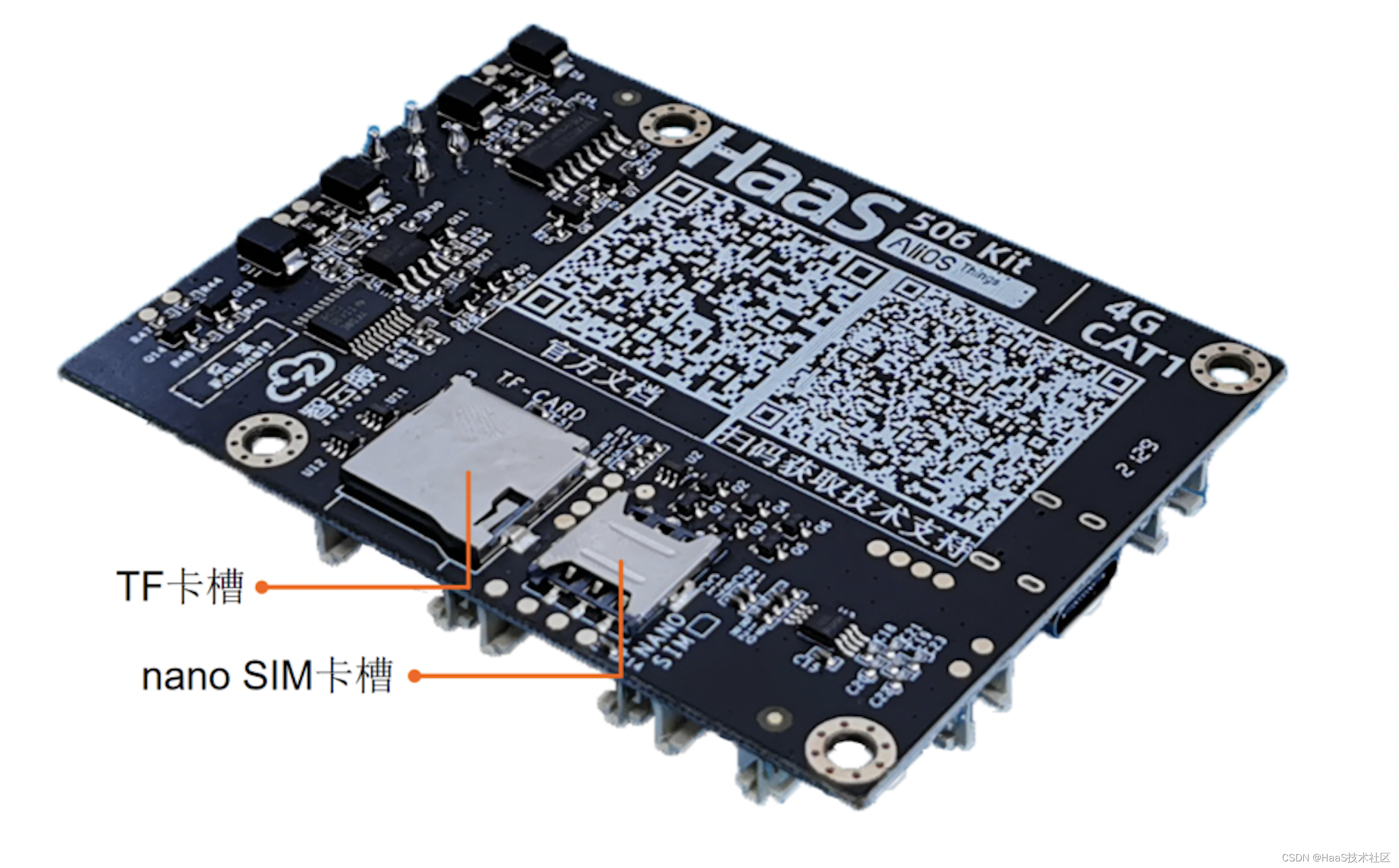

图2.2 HaaS506硬件配置图(反)

图2.1、2.2是HaaS506硬件配置图,具体的配置如下表:

名称

描述

CPU

型号

展锐8910DM

架构

Cortex A5

主频

500Mhz

RAM

32MB(用户可用存储空间约2MB)

FLASH

8MB(文件系统用户可用空间1MB)

通信频段

LTE FDD

B1/B3/B5/B8

TD-TED

B34/B38/B39/B40/B41

BT

4.0BLE

WiFi

2.4GHz scan only

供电电压

5V(USB口)/3.4~4.2V(锂电池接口)

尺寸

60*80 mm

二、接口定义

​​​​​​​

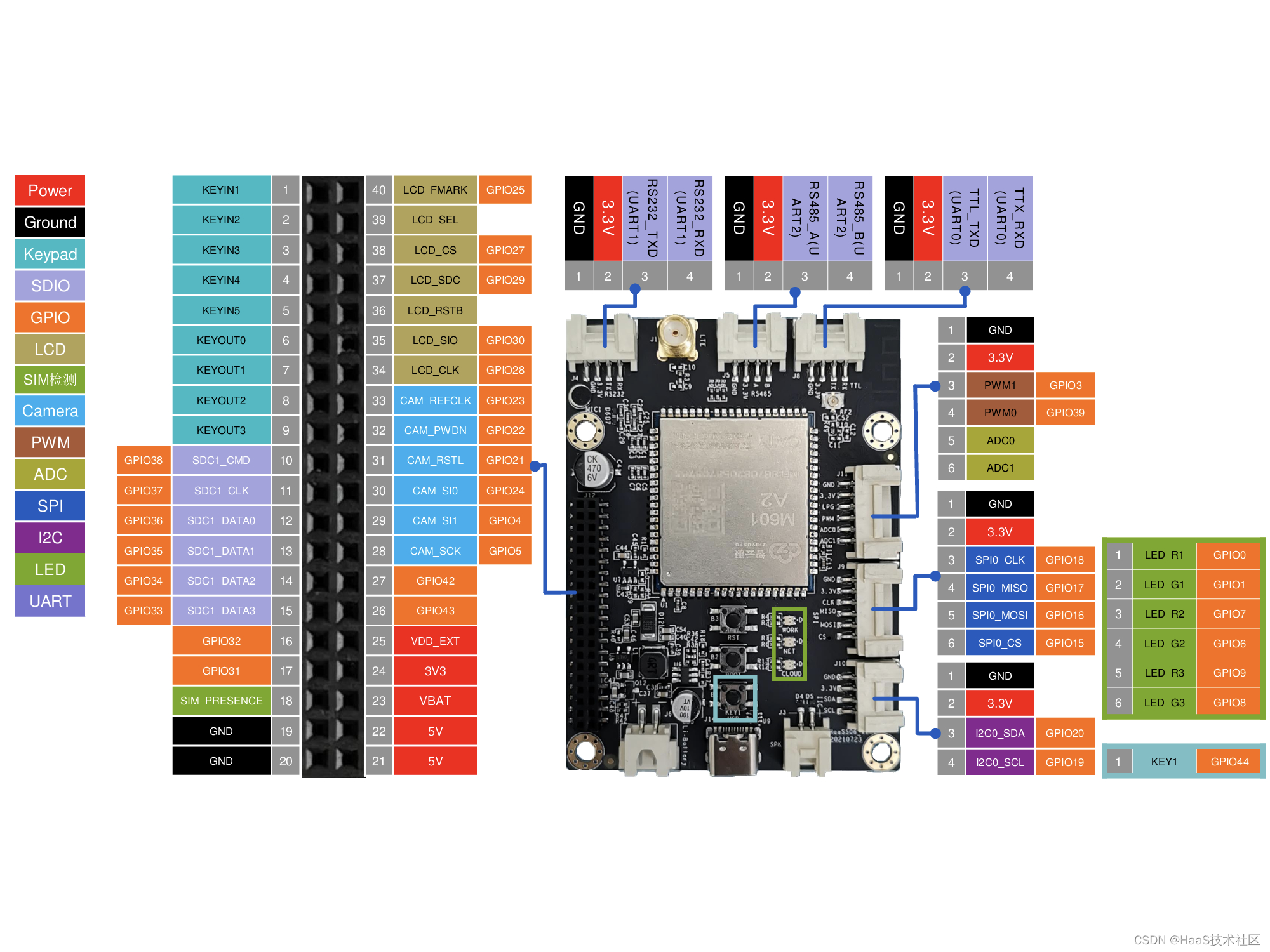

图3 HaaS506扩展接口图

三、结构尺寸

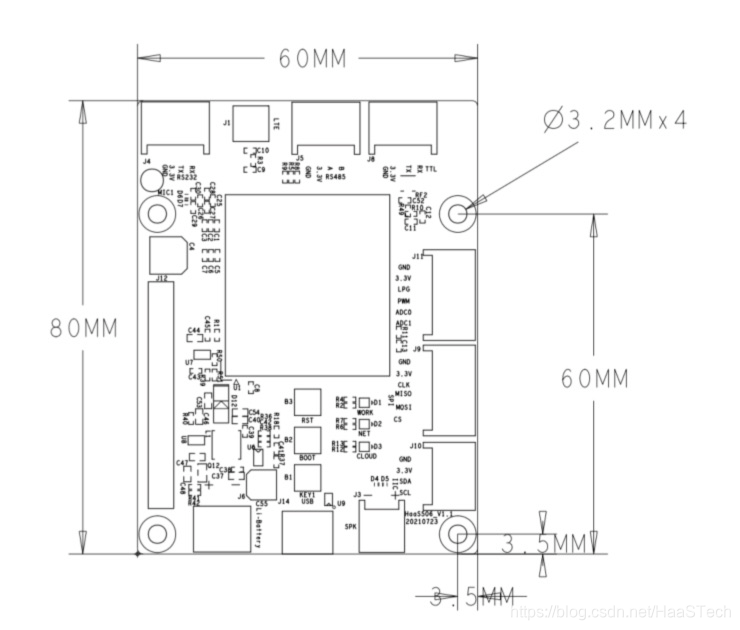

图4 HaaS506尺寸图

四、开发指南

想熟悉HaaS506的开发环境和流程,更多的解决方案和应用案例可以关注Python轻应用官网

如需更多技术支持,可加入钉钉开发者群,获取一对一的技术支持!
