本文介绍了一种火焰检测系统，利用远红外火焰传感器监测火源，通过物联网平台实现数据上传与实时监控。系统包括硬件连接、代码流程、功能实现和物联网应用开发。开发涉及设备端数据上传、Web应用界面设计、报警逻辑和地图显示设备位置。此外，还提供了云端业务逻辑的创建和调试方法。

简介

火力发电系统会持续对炉膛中煤的燃烧情况进行监控，防止出现煤熄灭的情况，本案例针对火力发电中防止煤熄灭的场景进行实时监控，如果煤熄灭就报警。
当然也可以反向操作，作为对失火场景的监控。

火焰传感器

1、原理
火焰传感器通过检测火焰中产生的红外线来监测是否着火。远红外火焰传感器能够探测到波长在700纳米～1000纳米范围内的红外光，探测角度为60，其中红外光波长在880纳米附近时，其灵敏度达到最大。远红外火焰探头将外界红外光的强弱变化转化为电流的变化，通过A/D转换器后可以监测。
2、器件说明
市面上买到的有3根引脚的也有4根引脚的。案例适用4个引脚的。以下有几点需要说明：

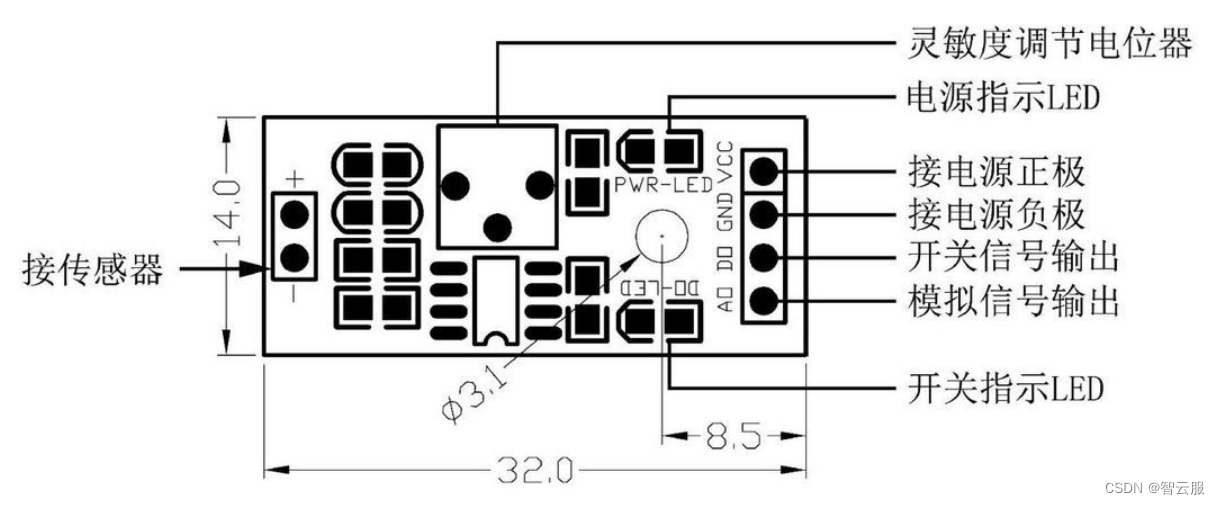

电源指示LED–显示是否通电
模拟信号输出–输出模拟电压值
红外线越强模拟信号输出越小，反之越大。
灵敏度调节电位器–用来调节判断阈值。
当模拟信号输出大于该阈值（红外线弱，没火），开关信号输出为1（高电平），开关指示LED灯灭；
当模拟信号输出小于该阈值（红外线强，着火），开关信号输出为0（低电平），开关指示LED灯亮。

在这里插入图片描述

准备

本案例需要的硬件

器材	数量
HaaS506开发板	1
火焰传感器	1
SIM卡	1
杜邦线	若干

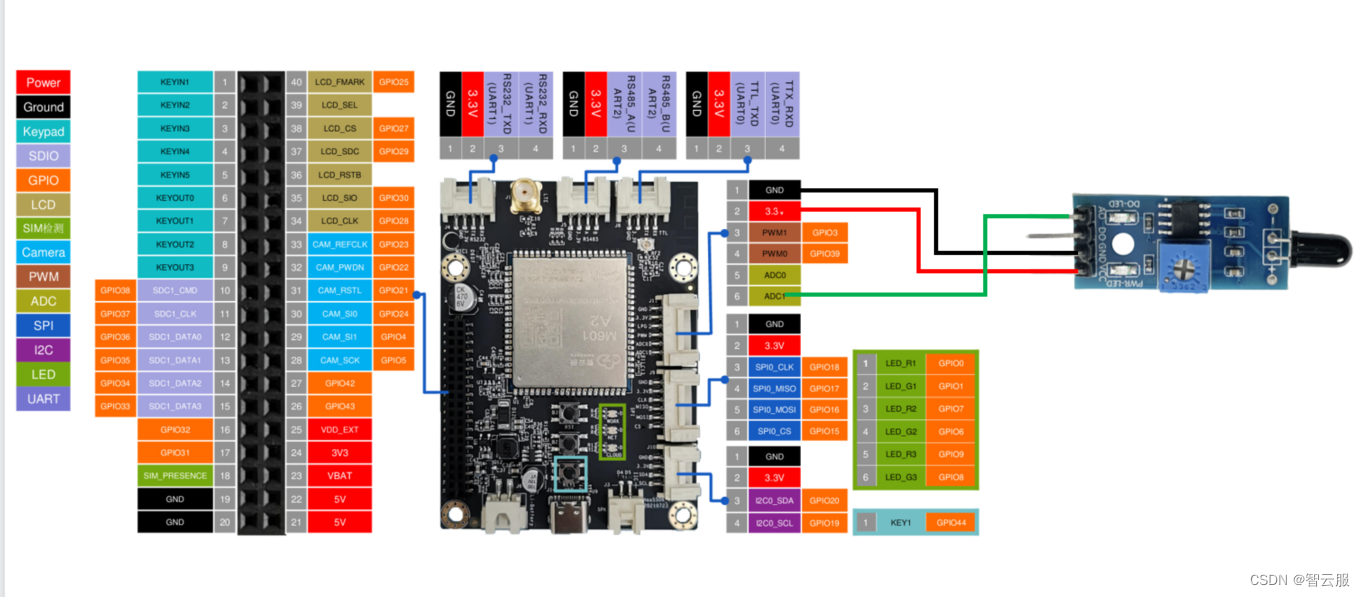

硬件连接图

在这里插入图片描述

代码流程

1、连接阿里云平台。
2、重复读取火焰传感器电压，将数据上传阿里云。
3、使用Web应用功能，显示设备位置、火焰传感器电压变化、设备报警。
4、将报警信号发送至开发板，控制报警开关。

功能实现

1、物联网平台开发

第一次使用物联网平台的读者，需要开通实例后使用物联网平台功能。也可以使用免费的公共实例进行开发，在阿里云物联网平台中，左上角选择‘华东2-上海’，点击‘公共实例’，即可开通。

1、平台产品创建可参考haas506 2.0开发教程-aliyunIoT
2、创建产品属性（添加物模型）

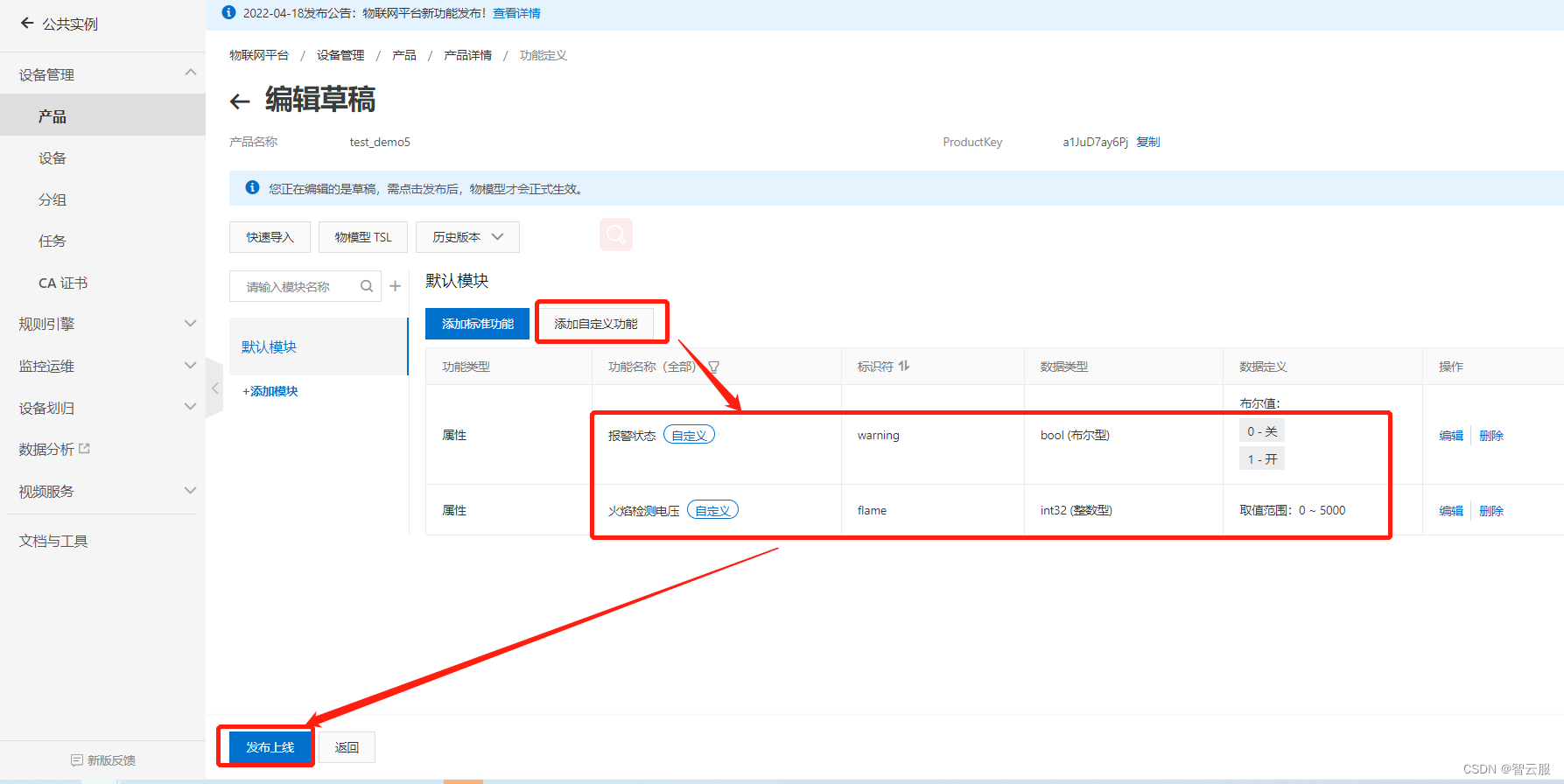

选择产品功能定义–编辑草稿
添加自定义功能
添加标识符与数据类型（标识符要与代码一致）
点击发布上线
点击确定

2、设备端开发

第一次使用开发板的读者可以按照haas5062.0开发教程-导学篇搭建开发环境。
搭建完后复制以下代码到Visual Studio Code，复制产品证书到代码相应位置。
2.2版本获取IMEI号接口有更新，需要更改以下内容（Ctrl+F 查找modem）

# 获取设备的IMEI 作为deviceName 进行动态注册
deviceName = modem.info.getDevImei()
...

main.py

# coding=utf-8
from driver import ADC
from driver import GPIO
import network
import ujson
import utime as time
import modem
from  aliyunIoT import Device
import kv


#当iot设备连接到物联网平台的时候触发'connect' 事件
def on_connect(data):
    global module_name,default_ver,productKey,deviceName,deviceSecret,on_trigger,on_download,on_verify,on_upgrade
    print('***** connect lp succeed****')
    data_handle = {

   }
    data_handle['device_handle'] = device.getDeviceHandle()


#当连接断开时，触发'disconnect'事件
def on_disconnect():
    print('linkkit is disconnected')

#当iot云端下发属性设置时，触发'props'事件
def on_props(request):
    params=request['params']
    params=eval(params)
    warn = params["warning"]
    onoff_data["warning"]= warn
    onoff_data_str=ujson.dumps(onoff_data)
    data1={


        'params':onoff_data_str
        }
    device.postProps(data1)



#当iot云端调用设备service时，触发'service'事件
def on_service(id,request)
