深入探索Cognex VisionPro:如何判断骰子点数

    在使用Cognex VisionPro来判断骰子点数时，主要依赖于其图像处理和机器视觉技术。以下是一个基本的步骤指南，可以帮助你深入探索如何使用VisionPro来完成这一任务：

效果视图



一、准备工作

1. 安装与配置：

   • 确保VisionPro软件已正确安装在计算机上。
   • 配置好相机和其他必要的硬件设备，确保能够捕捉到清晰的骰子图像。

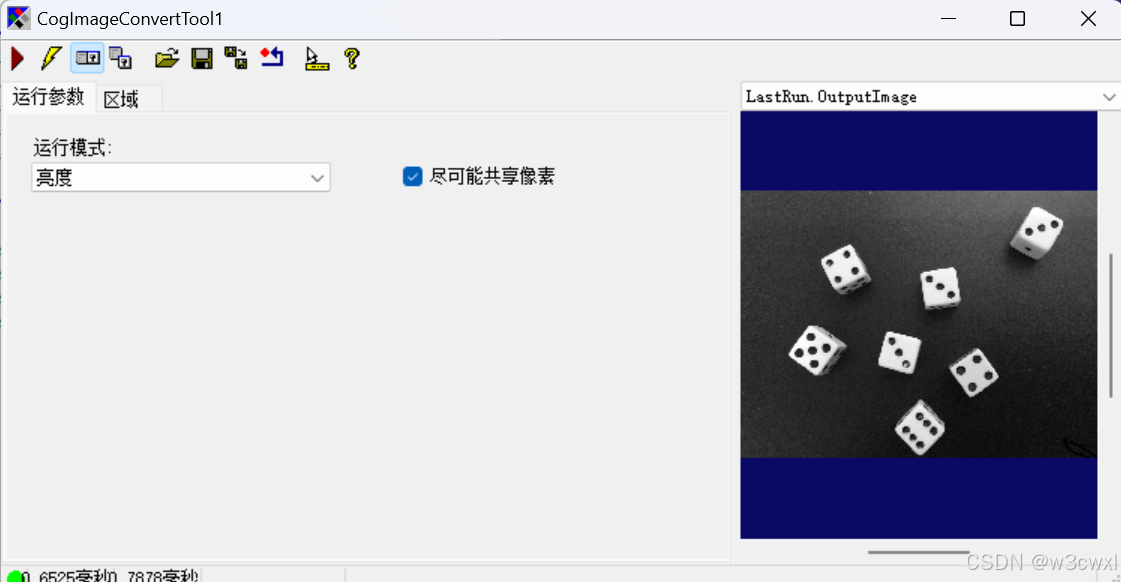

2. 图像采集：

   • 使用VisionPro的图像采集工具，从相机或其他图像源获取骰子的图像。
   • 确保图像质量良好，以便后续处理。

二、图像处理与分析

1. 预处理：

   • 对图像进行灰度化、滤波等预处理操作，以去除噪声和干扰。

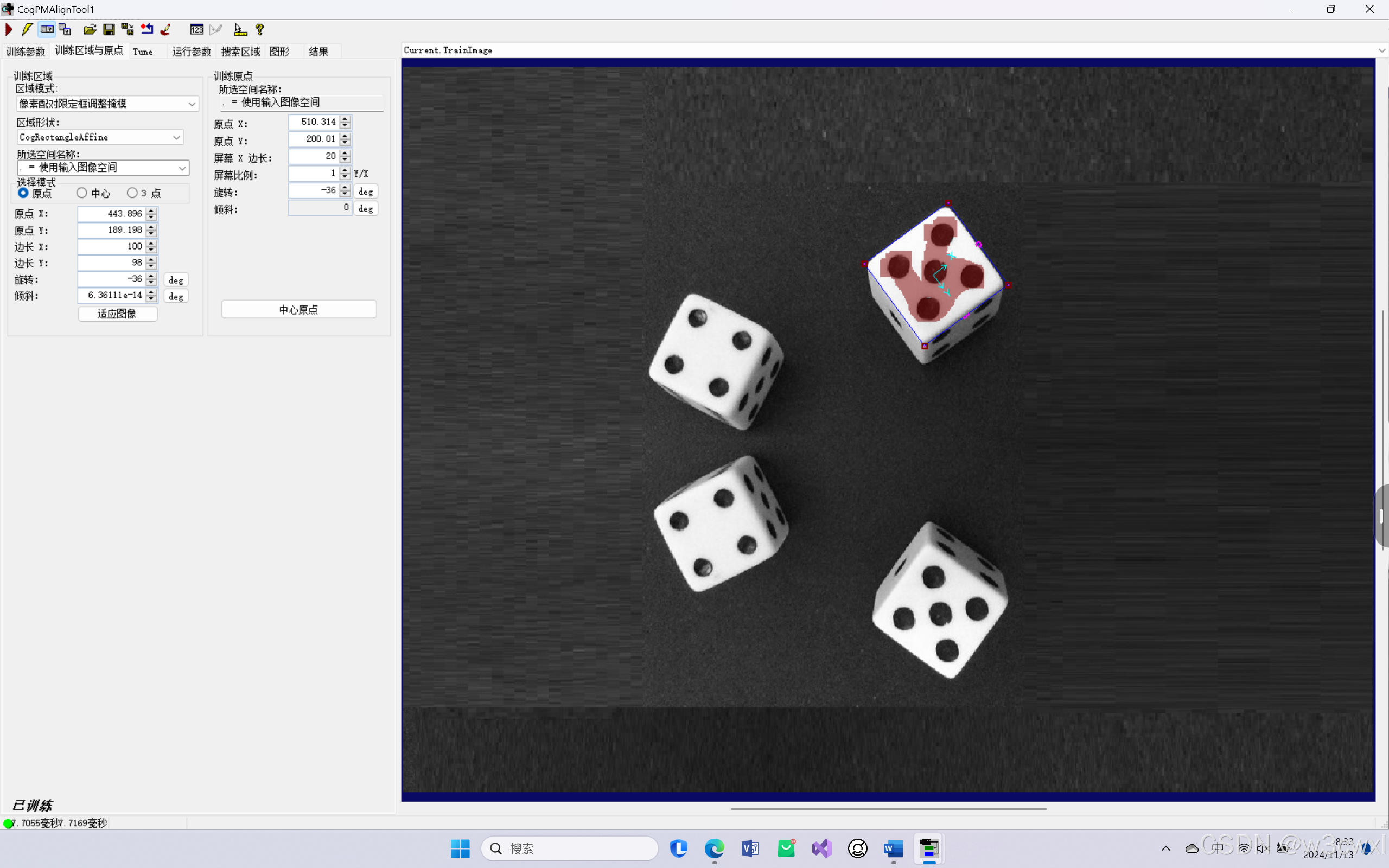

   • 使用模板匹配工具来确定每个骰子的位置,和为后面进行分割处理做准备,如下图区域选择用CogRectangleAffine,对图像进行掩膜,去除特征确保可以找到每一个骰子,将骰子的搜索区域与骰子面设置方向相同,大小相近,为后面进行处理方便建议将原点方向设置与搜索框方向相同,如图操作

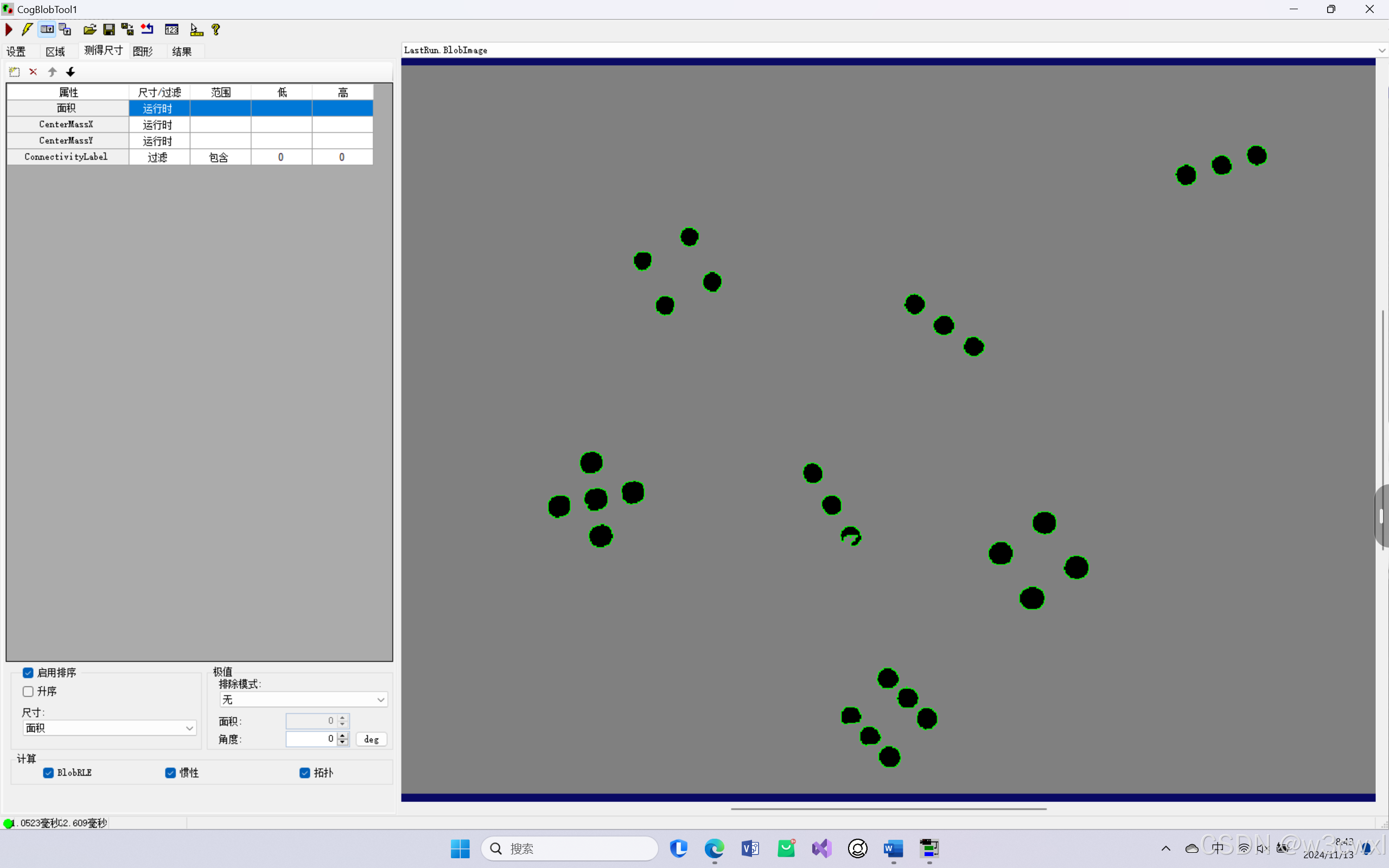

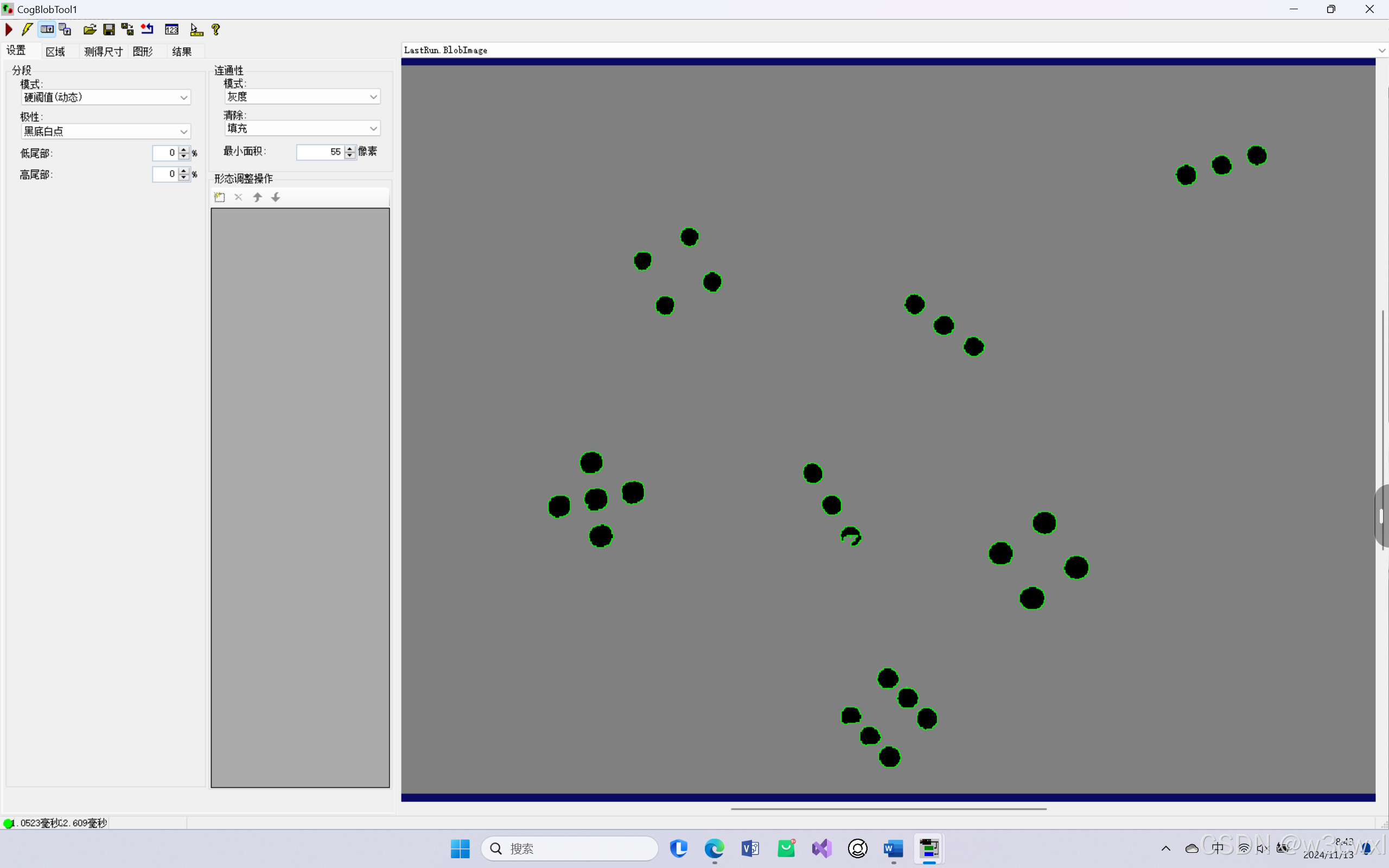

   • 使用VisionPro的斑点工具来检测骰子上的点数。由于斑点工具可能会检测到一些不想要的斑点，因此需要重新设置阈值，以找出想要的斑点部分。同时，注意极性的设置，这里进行处理后可以发现我们可以只找骰子上的点,即找到其中的孔,所以我们可以将极性设置为白底黑点,保留孔,测得尺寸设置如图
   •
2. 特征提取：
   • 通过图像处理算法，提取出骰子上每个点数的特
